3 Sinopsis – Manual de instrucciones de los cargadores 3 Sinopsis STIHL AL 101, 300, 500 – Información de seguridad sobre baterías STIHL y productos con batería incorporada: Soplador www.stihl.com/safety-data-sheets Marca de las indicaciones de advertencia en el texto ADVERTENCIA La indicación hace referencia a peligros que pueden...
El sistema de porte de confort sirve para llevar el La tecla del gas fijo retiene la fuerza de soplado actual. soplador con la batería STIHL AR L o la batería STIHL # Rótulo de potencia con número de máquina 5 Batería STIHL AR...

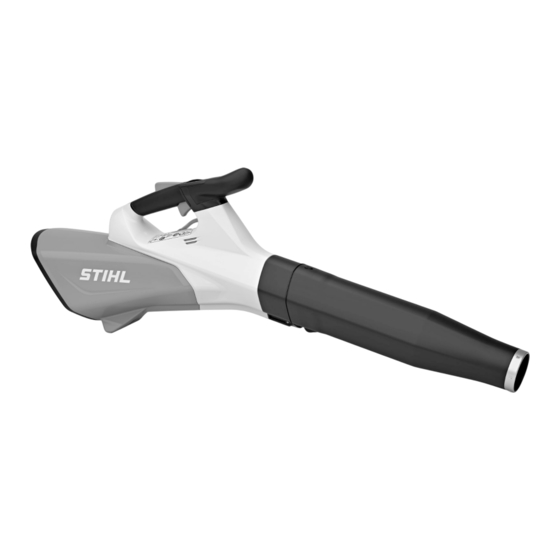

Activar y desactivar la tecla del gas fijo. Uso previsto 4 Indicaciones relativas a la seguridad El soplador STIHL BGA 200 sirve para soplar hojas, hierba, papel y materiales similares. El soplador se puede utilizar bajo la lluvia. Símbolos de advertencia Este soplador recibe la energía de una batería STIHL AP...
► Usar ropa ceñida. – El usuario ha recibido instrucciones de un distribuidor ► Quitarse pañuelos y joyas. especializado STIHL o una persona especializada antes de trabajar por primera vez con el soplador. ■ Si el usuario lleva calzado no apropiado, se puede resbalar.
► Trabajar con tranquilidad y precaución. modificado. ► Si las condiciones de luz y de visibilidad son – Solo se han montado accesorios originales STIHL para deficientes, no trabajar con el soplador. este soplador. ► Solo una persona puede manejar el soplador cada vez.
► Finalizar el trabajo, extraer el enchufe del cable de conexión de la hembrilla y acudir a un distribuidor ► Extraer el enchufe del cable de conexión de especializado STIHL. la hembrilla. ■ Durante el trabajo el soplador puede producir vibraciones.
– Emplear la batería tal como se especifica en el manual ■ Los detergentes agresivos, la limpieza con un chorro de de instrucciones de la batería STIHL AR o en el de la agua o los objetos puntiagudos pueden dañar el soplador.
► Colocar el riel (2). ► Tirar del riel (2) en sentido contrario al de la flecha. Utilización con la batería STIHL AR L El riel (2) encaja con un clic. ► Ajustar el riel (2) en el mismo escalón en la correa para el 6.2.1...
español 6 Ajustar el soplador para el operario El cable de conexión se puede fijar mediante la guía (1) del ► Cerrar el cierre (2) del cinturón de caderas. cinturón de transporte y las hebillas (2) o el lateral de la ►...
Montar el sistema de porte de confort El sistema de porte de confort sirve para fijar el soplador en 6.3.2 Ponerse el sistema de porte y ajustarlo la batería STIHL AR L o la batería STIHL AR. ► Ponerse el acumulador a la espalda. 0458-812-8421-A...
Página 15
español 6 Ajustar el soplador para el operario ► Desenroscar los tornillos (1). ► Colocar el soporte (2). ► Enroscar los tornillos (1) y apretarlos firmemente. ► Cerrar el soporte (3). El soporte (3) encaja de forma audible. El cinturón se encuentra en la parte trasera, entre el soporte (3) y el sistema de porte de confort.
español 6 Ajustar el soplador para el operario ► Desenroscar el tornillo (7). El cable de conexión se puede pasar por las siguientes aberturas: ► Ajustar la placa soporte (8) a la estatura del usuario. – La abertura superior izquierda (1) ►...
► Cerrar el cierre (2) del cinturón de las caderas. El acolchado de apoyo sirve para fijar el soplador a la batería STIHL AR L o a la batería STIHL AR o al sistema de ► Cerrar el cierre (1) del cinturón pectoral.
español 6 Ajustar el soplador para el operario Utilización con la correa portaacumuladores 6.7.1 Montar "bolsa del cinturón AP con cable de conexión" ► Empujar el acumulador (4) en la bolsa (5) del cinturón hasta el tope. Suena una breve señal acústica. ►...
español 7 Insertar el enchufe del cable de conexión y extraerlo 7 Insertar el enchufe del cable de 8 Conectar y desconectar el soplador conexión y extraerlo Conectar el soplador Insertar el enchufe del cable de conexión ► Sujetar el soplador por la empuñadura de mando con la mano derecha, de manera que el dedo pulgar abrace dicha empuñadura.
► Si se puede presionar la palanca de mando, no utilizar el soplador y acudir a un distribuidor especializado STIHL. 10.1 Sujeción y manejo del soplador El bloqueo de la palanca de mando está averiado.
español 10 Trabajar con el soplador El nivel de potencia ajustado influye en el tiempo de funcionamiento de la batería. Cuanto más bajo es el nivel de potencia, mayor es el tiempo de funcionamiento de la batería. ► Conectar el soplador. ►...
12 Transporte recomienda los siguientes intervalos de mantenimiento: Anualmente 12.1 Transportar el soplador ► Llevar el soplador a un distribuidor STIHL para su comprobación. ► Desconectar el soplador y extraer el enchufe del cable de conexión de la hembrilla. 0458-812-8421-A...
15.2 Mantenimiento y reparación del soplador El usuario no puede realizar por sí mismo el mantenimiento y la reparación del soplador. ► Si hay que realizar el mantenimiento del soplador o si este está averiado o dañado: acudir a un distribuidor especializado STIHL. 0458-812-8421-A...
► Si al conectar el soplador, este sigue sin ponerse en marcha, limpiar las superficies de contacto del cable de conexión tal como se especifica en el manual de instrucciones de la batería STIHL AR o en el de la "bolsa para correa AP con cable de conexión".
Página 25
STIHL AR o en el de la "bolsa para correa AP con cable de conexión". ► Conectar el soplador.
– Baterías permitidas: patronal sobre vibraciones 2002/44/CE véase www.stihl.com/vib. – STIHL AR – STIHL AP junto con la "bolsa para correa AP con cable 17.3 REACH de conexión – Fuerza de soplado: 21 N REACH designa una ordenanza CE para el registro, evaluación y homologación de productos químicos.
– Nivel de potencia sonora medido: 91 dB(A) – Nivel de potencia sonora garantizado: 93 dB(A) La documentación técnica está depositada en Produktzulassung ANDREAS STIHL AG & Co. KG. El año de construcción, el país de fabricación y el número de máquina figuran en el soplador.
Página 28
6.5 Utilização com sistema de suporte ....39 17.1 Soprador STIHL BGA 200......49 6.6 Aplicar o acolchoamento do sistema.
3 Vista geral – Indicações de segurança da bateria STIHL AP 3 Vista geral – Manual de instruções dos carregadores STIHL AL 101, 300, 500 – Informação relativa à segurança para baterias e Soprador produtos com bateria incorporada da STIHL: www.stihl.com/safety-data-sheets...
A alavanca de comando liga e desliga o soprador. O sistema de suporte de conforto destina-se a suportar 12 Tecla de aceleração de estacionamento o soprador na bateria STIHL AR L ou bateria STIHL AR. A tecla de aceleração de estacionamento bloqueia o 5 Bateria STIHL AR poder de sopro atual.
Este soprador é alimentado com energia por uma bateria Símbolos de aviso STIHL AP juntamente com a "Bolsa de cintura AP com linha Os símbolos de aviso presentes no soprador têm o seguinte de conexão“ ou por uma bateria STIHL AR.
► Usar vestuário justo ao corpo. – O utilizador recebeu uma formação de um ► Não usar cachecol/lenço nem adornos. revendedor especializado da STIHL ou de uma pessoa tecnicamente competente, antes de ter ■ O utilizador pode escorregar caso use calçado trabalhado pela primeira vez com o soprador.
► Trabalhar com calma e concentração. modificados. ► Caso as condições de luz e de visibilidade não sejam – Apenas está incorporado um acessório original da STIHL boas: Não trabalhar com o soprador. para este soprador. ► Usar o soprador sozinho.
As crianças podem ferir-se com ► Terminar o trabalho, tirar a ficha da linha de conexão da gravidade. tomada e consultar um revendedor especializado da STIHL. ► Tirar a ficha da linha de conexão da tomada. ■ Durante o trabalho podem produzir-se vibrações devido ao soprador.
► Regular a tubeira, @ 6.1. de segurança ficarão fora de serviço. Podem ocorrer ► Colocar e ajustar a bateria STIHL AR, o sistema de ferimentos graves ou mortais em pessoas. suporte ou a “Bolsa de cintura AP com linha de conexão”, ►...
► Alinhar a marcação (3) com a marcação (4) de forma a encaixar. ficarem alinhadas. ► Inserir a guia (2). Utilização com bateria STIHL AR L ► Puxar a guia (2) no sentido contrário da seta. A guia (2) encaixa com um clique. 6.2.1 Ajustar o sistema de suporte ao tamanho do utilizador ►...
português 6 Ajustar o soprador ao utilizador A linha de conexão pode ser fixada pelo guia (1) no cinto de ► Fechar o fecho (2) do cinto para a anca. suporte e pelas fivelas (2) ou de lado na placa traseira com ►...
Incorporar o sistema de suporte de conforto O sistema de suporte de conforto destina-se a fixar o 6.3.2 Colocar e ajustar o sistema de suporte soprador na bateria STIHL AR L ou bateria STIHL AR. ► Colocar a bateria às costas. 0458-812-8421-A...
Página 40
português 6 Ajustar o soprador ao utilizador ► Desenroscar os parafusos (1). ► Colocar o suporte (2). ► Enroscar e apertar bem os parafusos (1). ► Fechar o suporte (3). O suporte (3) encaixa com um clique. O cinto encontra-se na parte de trás entre o suporte (3) e o sistema de suporte de conforto.
português 6 Ajustar o soprador ao utilizador ► Desenroscar o parafuso (7). A linha de conexão pode ser conduzida pelas seguintes aberturas: ► Ajustar a placa (8) ao tamanho do utilizador. – a abertura superior esquerda (1) ► Enroscar e apertar bem o parafuso (7). –...
Aplicar o acolchoamento do sistema O acolchoamento do sistema destina-se a fixar o soprador na bateria STIHL AR L ou bateria STIHL AR ou no sistema de suporte com “Bolsa de cintura AP com linha de conexão” incorporada.
português 6 Ajustar o soprador ao utilizador Utilização com cinto para bateria 6.7.1 Incorporar a “Bolsa de cintura AP com linha de conexão” ► Pressionar a bateria (4) até ao final da bolsa de cintura (5). Soa um sinal sonoro curto. ►...
português 7 Inserir e retirar a ficha da linha de conexão 7 Inserir e retirar a ficha da linha de 8 Ligar e desligar o soprador conexão Ligar o soprador Inserir a ficha da linha de conexão ► Segurar no soprador com a mão direita no cabo de operação, de forma que o polegar envolva o cabo de operação.
O soprador está com defeito. ► Se os 3 LEDs na bateria emitirem uma luz intermitente vermelha: Tirar a ficha da linha de conexão da tomada e consultar um revendedor especializado da STIHL. 9 Verificação do soprador Existe uma avaria no soprador.
português 10 Trabalhar com o soprador 10.2 Selecionar o nível de potência 10.3 Ativar e desativar a aceleração de estacionamento É possível ajustar 3 níveis de potência de acordo com a aplicação. Os LEDs indicam o nível de potência A aceleração de estacionamento pode ser ativada selecionado.
português 11 Após o trabalho 11 Após o trabalho 11.1 Após o trabalho ► Desligar o soprador e tirar a ficha da linha de conexão da tomada. ► Caso o soprador esteja molhado: Deixar secar o soprador. ► Limpar o soprador. 12 Transporte ►...
15 Manutenção e reparação 15.1 Intervalos de manutenção Os intervalos de manutenção dependem das condições ambientais e de trabalho. A STIHL recomenda os seguintes intervalos de manutenção: Anualmente ► O soprador deve ser verificado por um revendedor especializado da STIHL.
► Se o soprador ainda não arrancar durante a ligação: Limpar as superfícies de contacto da linha de conexão tal como descrito no manual de instruções da bateria STIHL AR ou na "Bolsa de cintura AP com linha de conexão". O soprador ou a bateria ►...
Página 50
► Se o soprador continuar a desligar-se durante o serviço: Limpar as superfícies de contacto da linha de conexão tal como descrito no manual de instruções da bateria STIHL AR ou na "Bolsa de cintura AP com linha de conexão". ► Ligar o soprador.
– Baterias autorizadas: entidade patronal referente à vibração 2002/44/CE encontram-se em www.stihl.com/vib. – STIHL AR – STIHL AP juntamente com “Bolsa de cintura AP com 17.3 REACH linha de conexão” – Poder de sopro: 21 N REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos.
– Nível da potência sonora garantido: 93 dB(A) A documentação técnica foi conservada após a Produktzulassung da ANDREAS STIHL AG & Co. KG. O ano de construção, o país de produção e o número da máquina estão indicados no soprador.
Página 53
português 20 Declaração de conformidade CE 0458-812-8421-A...
Página 54
português 20 Declaração de conformidade CE 0458-812-8421-A...
