4.1.3 Información de dimensiones de los recortes de panel para
los modelos 1/2DIN
Los transmisores 1/2DIN están diseñados con una cubierta trasera para su montaje en pared.
La unidad también puede montarse en una pared utilizando la cubierta trasera integrada.
Consulte las instrucciones de instalación en la sección 4.1.4 «Procedimiento de instalación:
modelos 1/2DIN».

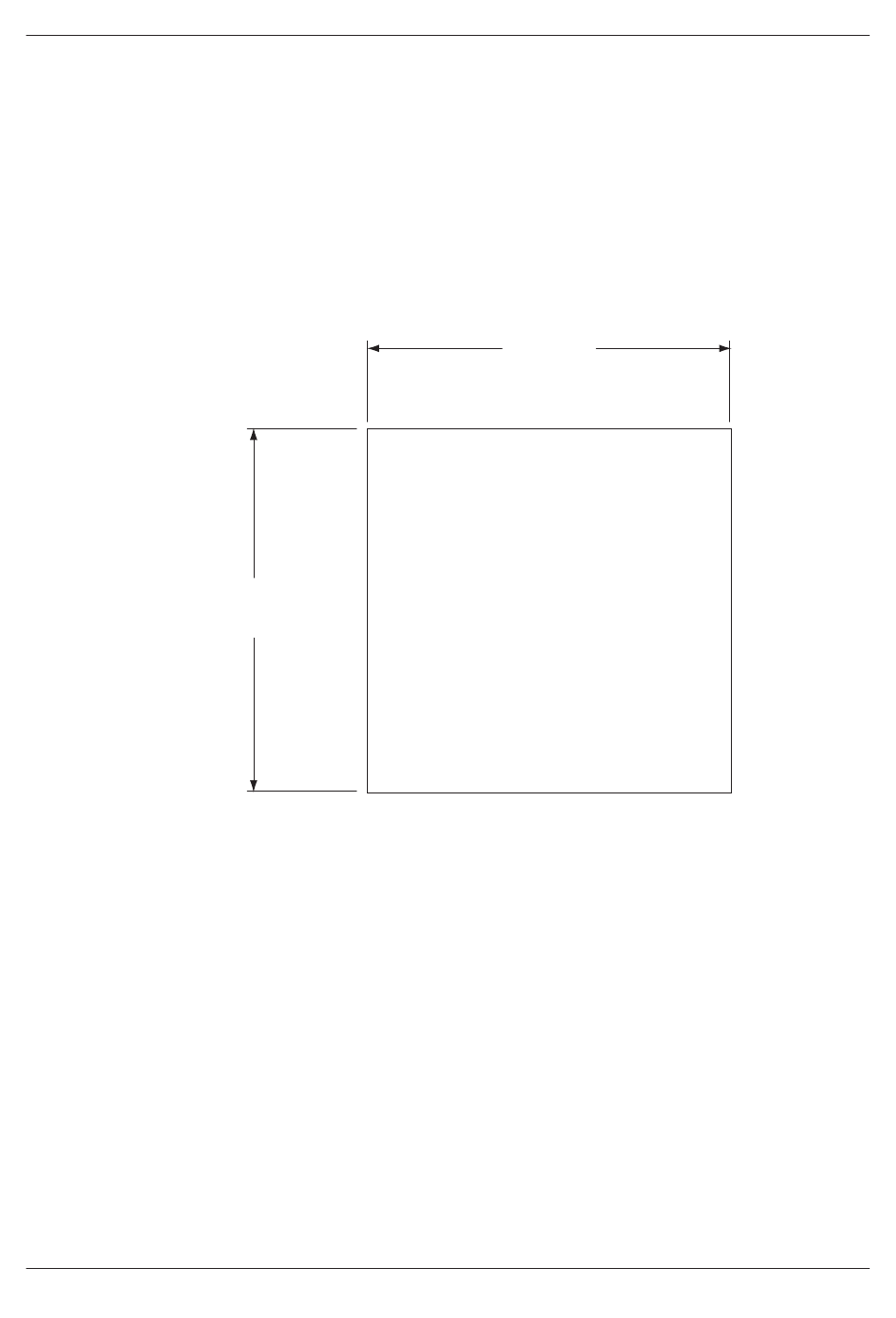

A continuación, puede ver las dimensiones de recorte necesarias para el montaje de los
modelos 1/2DIN en un panel plano o en una puerta de armario plana. Esta superficie debe ser
plana y suave. No se recomienda el montaje en superficies con texturas o irregulares, ya que
podría limitar la efectividad de la junta suministrada.
5.39 +0.02
–0.00
+0.5
[137 ]
–0.0
Hay accesorios opcionales disponibles para el montaje en panel o tuberías.
Consulte la sección 14 «Accesorios y piezas de recambio» para obtener información sobre la
realización de los pedidos.
5.39 +0.02
–0.00
[137 +0.5 ]
–0.0
PANEL CUT-OUT
