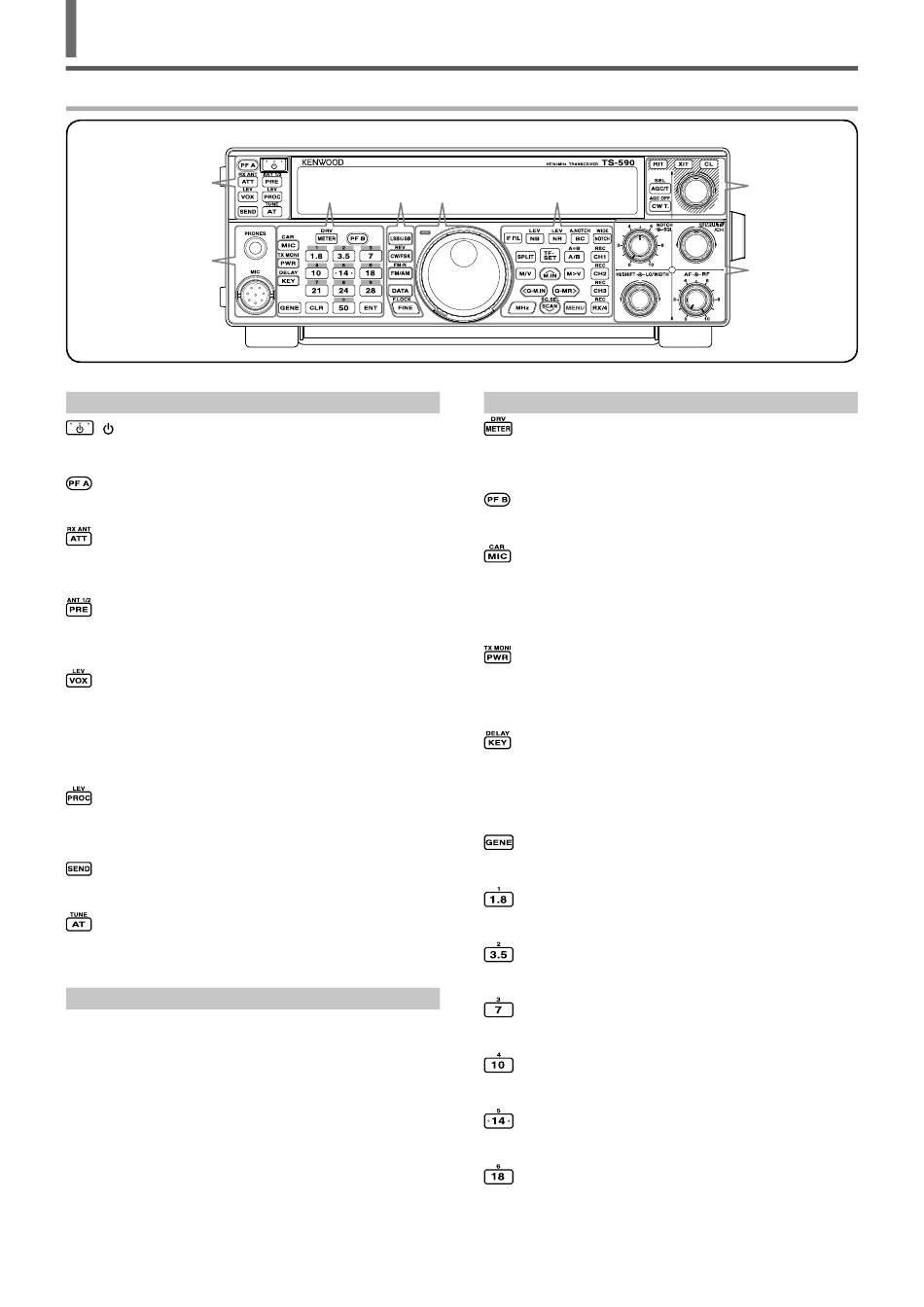

2 DISPOSICIÓN FÍSICA
PANEL FRONTAL
A
B
—— A ——
[ ]
Se pulsa prolongadamente para encender y apagar el
transceptor {página 10}.
[PF A]
Se puede asignar una función a esta tecla de Función
programable {página 56}.
[ATT (RX ANT)]
Se pulsa para activar o desactivar el atenuador del receptor
{página 42}. Se pulsa prolongadamente para activar o
desactivar el terminal RX-ANT {página 52}.
[PRE (ANT 1/2)]
Se pulsa para activar o desactivar el preamplificador {página
42}. Se pulsa prolongadamente para seleccionar ANT 1 o
ANT 2 {página 52}.
[VOX (LEV)]
En modo de voz, se pulsa para activar o desactivar la
función VOX (Transmisión activada por voz) {página 31}.
En modo CW, se pulsa para activar o desactivar la función
de Interrupción {página 34}. Se pulsa prolongadamente
para ajustar la ganancia de entrada del micrófono para
operaciones de VOX.
[PROC (LEV)]
Se pulsa para activar o desactivar el Procesador de voz
{página 32}. Se pulsa prolongadamente para ajustar el nivel
de entrada del Procesador de voz.
[SEND]
Se pulsa prolongadamente para activar o desactivar la
transmisión.
[AT (TUNE)]
Se pulsa para activar o desactivar el sintonizador de antena
interno {página 52}. Se pulsa prolongadamente para
comenzar a ajustar el sintonizador automático de antena.
—— B ——
Jack PHONES
Inserte una clavija de 6,3 mm (1/4") de diámetro, de 2
conductores (mono) o de 3 conductores (estéreo) para
conectar unos auriculares {página 2}.
Conector MIC
Conecte un micrófono a este conector {página 2}.
E-4
C
D
E
Se pulsa para cambiar de tipo de medidor {página 12}. Se
pulsa prolongadamente para seleccionar la salida Drive o la
salida de antena. {página 52}.
Se puede asignar una función a esta tecla de Función
programable {página 56}.
Se pulsa para ajustar la ganancia del micrófono {página
13}. Con la función Procesador de voz activada se pulsa
para ajustar el nivel de salida del Procesador de voz {página
32}. Se pulsa prolongadamente para ajustar el nivel de
portadora {página 23}.
Se pulsa para ajustar la potencia de salida en transmisión
{página 13, 58}. Se pulsa prolongadamente para activar
o desactivar la función monitor de la señal de transmisión
{página 58}.
Se pulsa para ajustar la velocidad del manipulador
electrónico interno {página 34}. Se pulsa prolongadamente
para ajustar el tiempo de retardo VOX para el modo de voz
{página 31}, o el tiempo de Interrupción (Interrupción total/
Interrupción parcial) para el modo CW.
Se pulsa para seleccionar la memoria de la banda de
cobertura general {página 11}.
Se pulsa para seleccionar la memoria de la banda de 1,8
MHz {página 11} o para introducir el número de teclado 1.
Se pulsa para seleccionar la memoria de la banda de 3,5
MHz {página 11} o para introducir el número de teclado 2.
Se pulsa para seleccionar la memoria de la banda de 7 MHz
{página 11} o para introducir el número de teclado 3.
Se pulsa para seleccionar la memoria de la banda de 10 MHz
{página 11} o para introducir el número de teclado 4.
Se pulsa para seleccionar la memoria de la banda de 14 MHz
{página 11} o para introducir el número de teclado 5.
Se pulsa para seleccionar la memoria de la banda de 18 MHz
{página 11} o para introducir el número de teclado 6.
F
—— C ——
[METER (DRV)]
[PF B]
[MIC (CAR)]
[PWR (TX MONI)]
[KEY (DELAY)]
[GENE]
[1.8 (1)]
[3.5 (2)]
[7 (3)]
[10 (4)]
[14 (5)]
[18 (6)]
G
H
