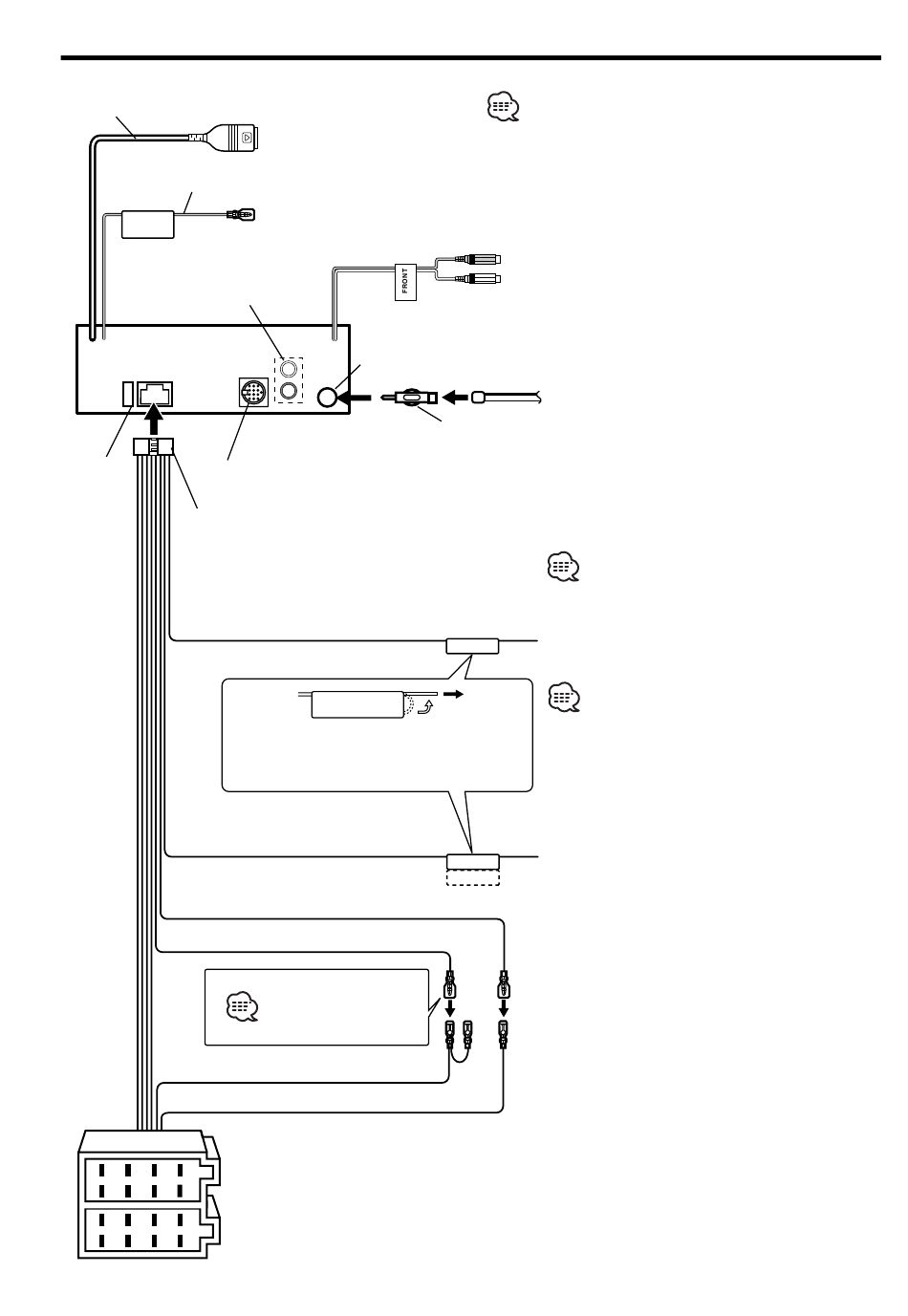

Conexión de cables a los terminals (KDC-W5534U/W534U)
Conector USB
Mando a distancia de la dirección
REMO. CONT
Salida trasera izquierda (Blanco)/
Salida trasera derecha (Rojo)
Fusible
Al cambiador de discos Kenwood/ Accesorio opcional externo
(10A)
(KDC-W5534U solamente)
Mazo de conductores
(Accesorio1)
Cable de silenciamiento TEL (Marrón)
Cable de control de potencia/
control de antena motriz
(Azul/blanco)
Cable de la batería (Amarillo)
Cable del encendido (Rojo)
Patilla A–7 (Rojo)
Patilla A–4 (Amarillo)
Conector A
8
6
4
2
7
5
3
1
8
6
4
2
Conector B
7
5
3
1
82
|
Español
Al dispositivo USB
Mando a distancia de la dirección (Luz azul/amarilla)
Entrada de antena
de FM/AM
Si no se efectúan las conexiones,
no deje que el cable sobresalga
de la lengüeta.
Vea la página
siguiente
• No quite la tapa cuando no utilice el cable USB.
El conector provocará que la unidad no funcione
correctamente si entra en contacto con cualquier
parte metálica del vehículo.
Salida delantera derecha (Rojo) (KDC-W5534U solamente)
Salida delantera izquierda (Blanco) (KDC-W5534U solamente)
Cable de la antena (ISO)
Adaptador de conversión de antena
(ISO-JASO) (Accesorio3)
Para conectar estos cables,
remítase a los manuales de
instrucciones relacionados.
Conecte al terminal puesto a
masa ya sea al sonar el teléfono o
MUTE
durante la conversación.
Para conectar el sistema
de navegación Kenwood,
consulte su manual de
navegación.
Conecte al terminal de control
de alimentación cuando utilice
el amplificador de potencia
P.CONT
opcional, o al terminal de control
ANT.CONT
de antena del vehículo.
