Pantalla de modo de exploración (modo roll").
Cuando el control
SEC/DIV se establece en 100 ms/div o más lento y el modo de
disparo se establece en Auto., el osciloscopio introduce el modo de
adquisición de exploración. En este modo, la forma de onda muestra
actualizaciones de izquierda a derecha. No existe control de disparo
ni de posición horizontal de formas de onda durante el modo de
exploración.
Ampliar Ventana.
Utilice la opción Ampliar Ventana para definir un
segmento de forma de onda y ver más detalles. El valor de base de
tiempos de ventana no puede ser más lento que el valor de base de
tiempos principal.

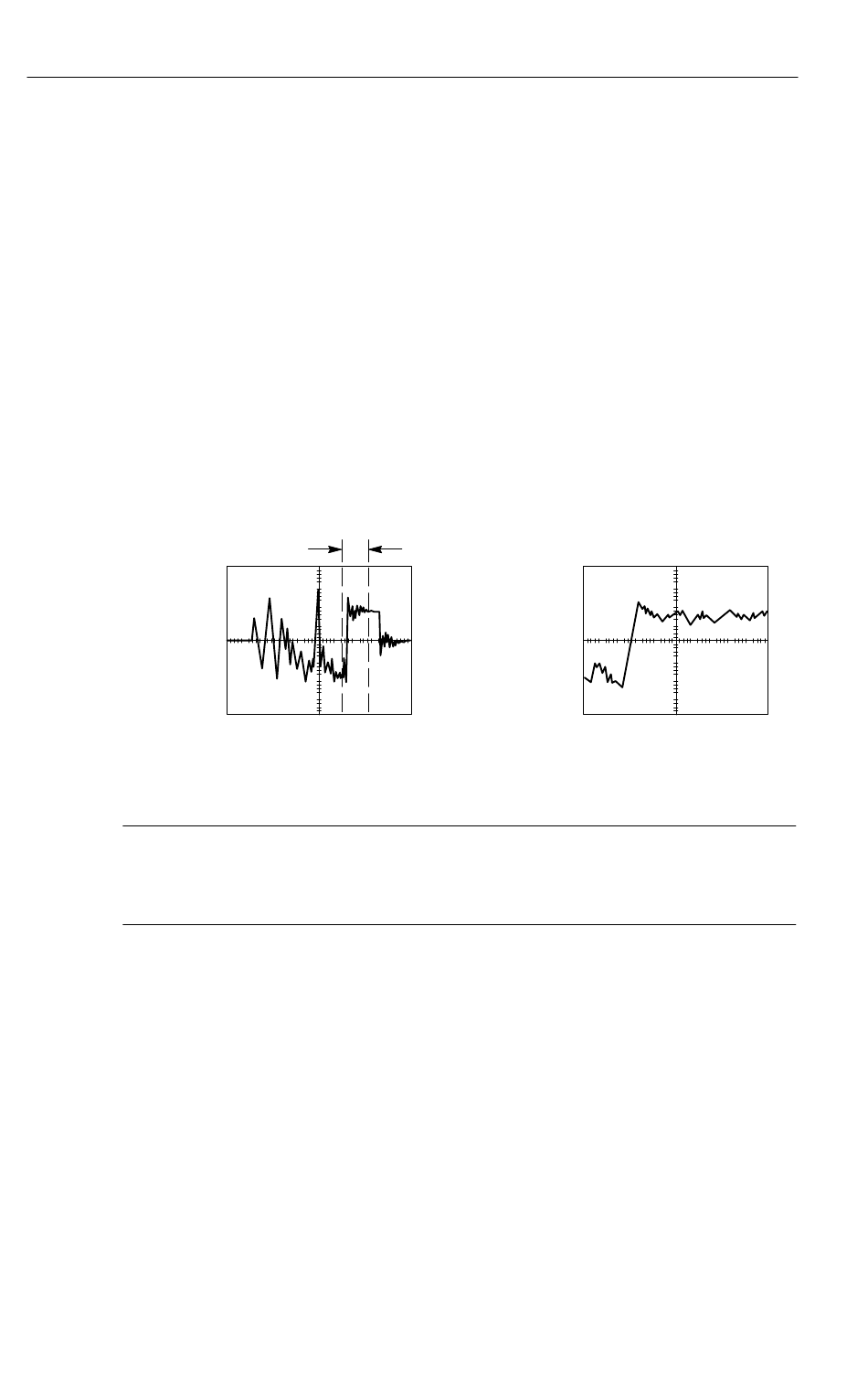

Barras verticales definen la zona de ventana
Base de
Zona de
tiempos
ventana
principal
mostrada
mostrada
Ventana.
Expande la zona de ventana hasta cubrir toda la pantalla.
NOTA. Cuando se cambia entre las vistas principal, zona de ventana
o ventana, el osciloscopio borra cualquier forma de onda guardada
en pantalla mediante persistencia.
Retención.
La retención puede ayudar a estabilizar la presentación de
formas de onda periódicas. Consulte Controles de disparo en la
página 99 para obtener más información.
92 Manual del usuario del osciloscopio digital de las series TDS1000 y TDS2000
