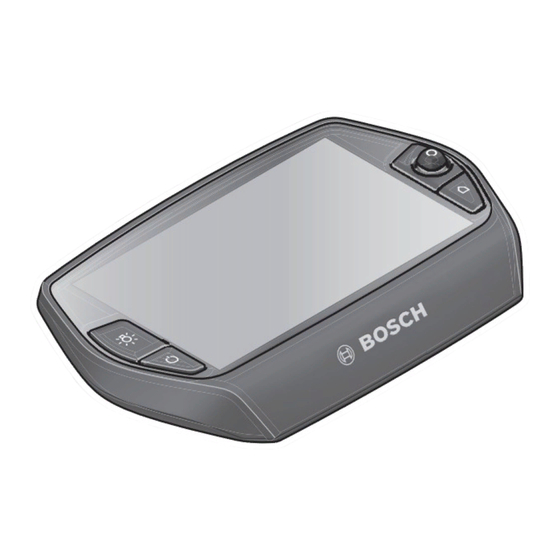

Bosch Active Line Nyon Manual Original
  1. Manuales
  2. Marcas
  3. Bosch Manuales
  4. Accesorios para Bicicletas
  5. Active Line Nyon
  6. Manual original
Bosch Active Line Nyon Manual Original

Bosch Active Line Nyon Manual Original

Ocultar thumbs Ver también para Active Line Nyon:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 41

Enlaces rápidos

Descargar este manual
Active Line/Performance Line
Robert Bosch GmbH
Bosch eBike Systems
72703 Reutlingen
GERMANY
www.bosch-ebike.com
1 270 020 XBN (2016.05) T / 152 WEU
Active Line/Performance Line
Nyon
1 270 020 907/915
de Originalbetriebsanleitung
en Original instructions
fr
Notice originale
es Manual original
pt Manual original
it
Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi
Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
