8.2 Conexión de la entrada de prioridad y uso de los terminales de
control
El amplificador de potencia incluye una entrada de prioridad balanceada (entrada de
prioridad 1) para conectarla a un preamplificador o un mezclador.
Consulte las figuras 5.2 y 5.3. Aplique una tensión de control de 2 a 24 V a los terminales de
control de prioridad de la entrada 1 (20) para activar la entrada de prioridad (1) y silenciar la
entrada de programa (4). Se puede conectar una fuente de música local a la entrada de
programa y un sistema remoto de emergencia a la entrada de prioridad. La fuente de
emergencia debe suministrar una tensión de control de 2 a 24 V para anular la fuente de
música local. La entrada de programa se puede controlar de forma remota utilizando un
interruptor que está conectado a los terminales de control de activación de la entrada 2 (19).
Si se cierra el interruptor, se fuerza la entrada a < 2 V y se desactiva la entrada de programa.
Ejemplo de aplicación del uso de los terminales de control del amplificador de potencia
Puede utilizar hasta 6 amplificadores de potencia combinados con el preamplificador del
sistema Plena LBB1925/10 para crear un potente sistema de sonido multizona. La
conmutación de zonas de la música ambiental y las llamadas se realiza mediante los relés de
zona del LBB1925/10 junto con los terminales de control del amplificador de potencia. El
LBB1925/10 controla la música ambiental distribuyendo 24 VCC a través de los relés de zona
de música a los terminales de control de activación de la entrada 2 (19). El LBB1925/10
controla las llamadas distribuyendo 24 VCC a través de los relés de llamada de zona a los
terminales de control de prioridad de la entrada 1 (20). Cada amplificador de potencia
suministra a una zona de altavoz. Cada zona puede estar desactivada o puede recibir música o
llamadas.

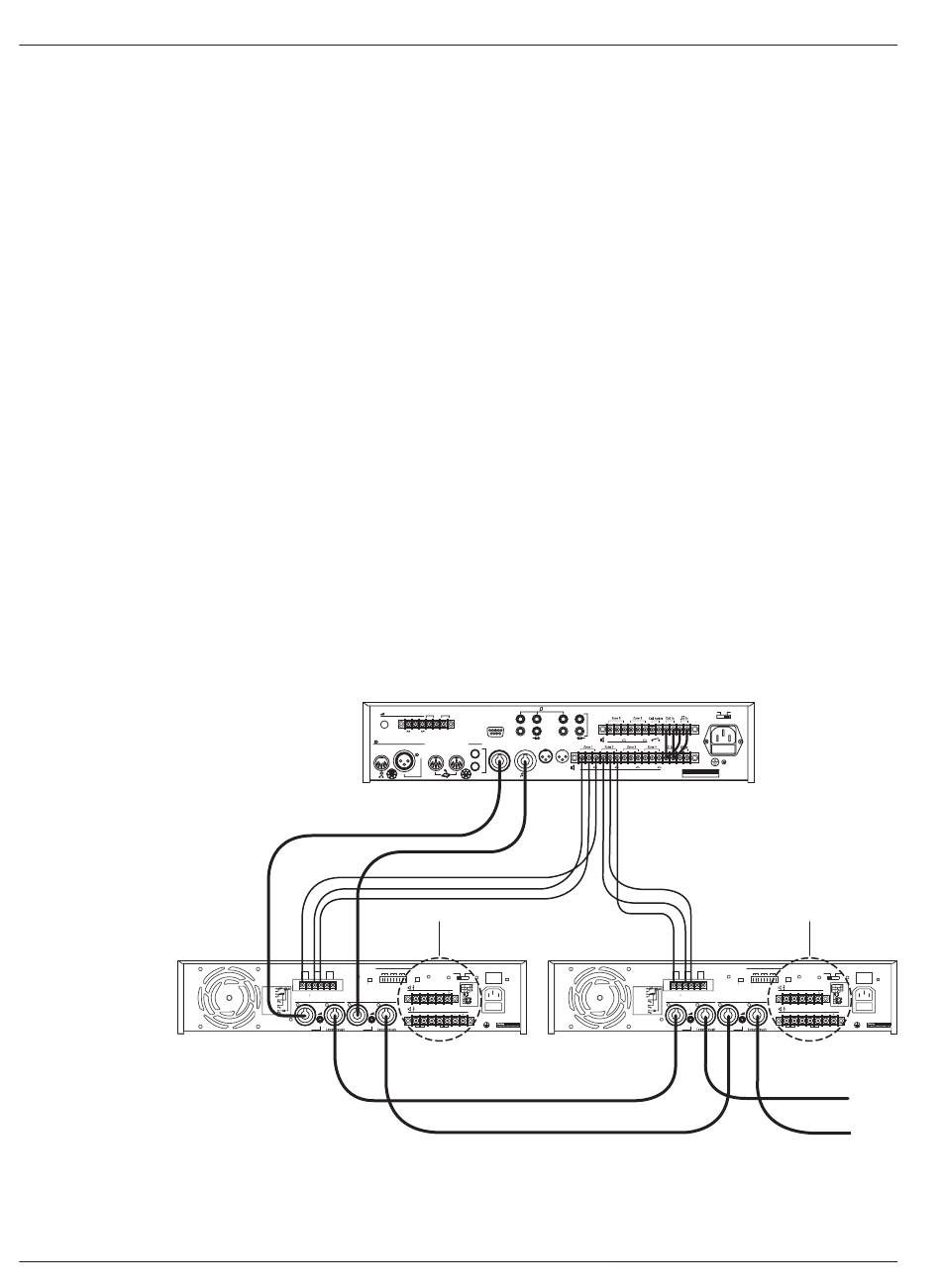

Figura 8.3: Ejemplo con LBB1925/10 y los terminales de control del amplificador de potencia
