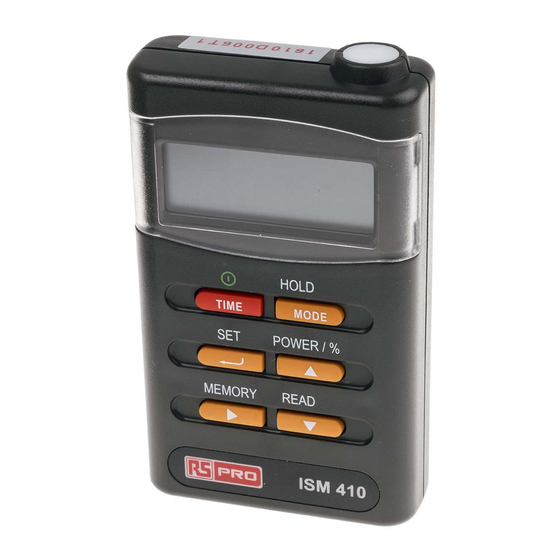

- Página 1 Manual de Instrucciones ISM 410 Medidor de energía solar con registro secuencial de datos HOLD TIME MODE POWER / % MEMORY READ Datalogging Solar Power Meter...
-
Página 3: Tabla De Contenido
Medidor de energía solar con registro secuencial de datos / ES Tabla de Contenidos Títul Página 1. INTRODUCCIÓN............. 1 2. CARACTERÍSTICAS Y APLICACIONES ....... 2 3. ESPECIFICACIONES ............. 4 4. PARTES................5 5. FUNCIONAMIENTO............9 5-1 Medición de electricidad solar ........9 5-2 Uso del modo de grabación MÁX MÍN para la medición de electricidad solar........ -
Página 4: Introducción
Medidor de energía solar con registro secuencial de datos / ES 1. Introducción El medidor digital de energía solar es un instrumento preciso utilizado para medir la radiación solar de una zona. Coseno completamente corregido para la incidencia angular de la iluminación solar. El medidor de energía solar es compacto, resistente y fácil de utilizar. -
Página 5: Características Y Aplicaciones
Medidor de energía solar con registro secuencial de datos / ES 2. Características y Aplicaciones Características: Lectura LCD 4 dígitos Amplio alcance espectral Excelente estabilidad de largo plazo Coseno corregido Mediciones de transmisión automática Selección de transmisión o energía Medición de energía solar Función de configuración de hora actual Función de configuración del factor de calibrado del usuario Sensor de luz ubicado en un extremo... - Página 6 Medidor de energía solar con registro secuencial de datos / ES 2. Investigación de la energía solar: El medidor puede ser utilizado para la investigación y desarrollo de la energía solar, como una herramienta educativa y para comprobar el rendimiento de las células solares.
-
Página 7: Especificaciones
Medidor de energía solar con registro secuencial de datos / ES 3. Especificaciones Pantalla: Pantalla LCD, lectura LCD de 4 dígitos. Alcance de medición: 2000 W/m , 634 Btu/(ft x h). Resolución: 0,1 W/m , 0,1 Btu/(ft x h). Visualización de fuera de alcance: LCD mostrará el símbolo “OL”. -
Página 8: Partes
Medidor de energía solar con registro secuencial de datos / ES 4. Partes HOLD TIME MODE POWER / % MEMORY READ Datalogging Solar Power Meter 1. Sensor Solar. 2. LCD Display: La pantalla de 4 dígitos muestra un máximo de lecturas de 9999, los valores medidos, los símbolos de función de unidad y puntos decimales, etc. - Página 9 Medidor de energía solar con registro secuencial de datos / ES 4. Tecla MODO/BLOQUEO Función Bloqueo: Pulse esta tecla momentáneamente para congelar o descongelar las lecturas visualizadas. Modo grabación: Pulse esta tecla durante 3 segundos para entrar en modo grabación MÍN / MAX / AVG. Pulse esta tecla para seleccionar entre lectura máxima (MAX), mínima (MÍN), media (AVG) y actual (MAX MIN AVG).
- Página 10 Medidor de energía solar con registro secuencial de datos / ES Modo de configuración del factor de calibrado: Mantenga pulsada esta tecla cuando encienda el medidor. La pantalla LCD muestra “CAL” y un dígito parpadeante. Pulse las teclas para configurar los valores deseados del factor de calibración.
- Página 11 Medidor de energía solar con registro secuencial de datos / ES Eliminar los datos almacenados: Mantenga pulsada esta tecla cuando encienda el medidor. La pantalla LCD muestra “ CLr”. Pulse la tecla para selecciona “ ” o “ ” para eliminar los datos de la memoria. Pulse la tecla ↵...
-
Página 12: Funcionamiento
Medidor de energía solar con registro secuencial de datos / ES Funcionamiento El medidor utiliza un detector fotovoltaico de silicona montado en un cabezal con el coseno corregido para ofrecer mediciones de la radiación solar en aplicaciones solares, agrícolas, meteorológicas e hidrológicas. 5-1 Medición de electricidad solar En modo electricidad, el medidor mide el nivel de potencia de la radiación solar. -
Página 13: Uso Del Modo De Grabación Máx Mín Para La Medición De Electricidad Solar
Medidor de energía solar con registro secuencial de datos / ES 5-2 Uso del modo de grabación MÁX MÍN para la medición de electricidad solar 1. Pulse la tecla “ ” para encender el medidor. 2. Pulse la tecla “SET” para seleccionar la unidad deseada o Btu/(ft x h). -
Página 14: Medición De La Transmisión De La Electricidad Solar
Medidor de energía solar con registro secuencial de datos / ES 5-3 Medición de la transmisión de la electricidad solar En el modo transmisión, el medidor es capaz de calcular el porcentaje de transmisión solar asociado a un material determinado, como el cristal, una envoltura transparente u otros materiales transparentes. -
Página 15: Medición Integrada De La Energía Solar
Medidor de energía solar con registro secuencial de datos / ES 5-4 Medición integrada de la energía solar El medidor puede medir la cantidad de luz solar disponible en el lugar de la instalación de un sistema fotovoltaico (PV). El medidor puede calcular la energía solar total durante un tiempo determinado o calcular la energía solar de media por hora. -
Página 16: Modo Manual De Lectura Y Escritura De Datos En La Memoria
Medidor de energía solar con registro secuencial de datos / ES 9. Pulse la tecla “Encendido/%” (POWER/%) para seleccionar las unidades de electricidad solar o energía solar integrada. 10. Pulse la tecla “Hora” (TIME) para pasar entre la visualización de día-hora y minuto:segundo. De este modo, la tecla “Modo Bloqueo”... -
Página 17: Desactivar La Función De Apagado Automático
Medidor de energía solar con registro secuencial de datos / ES 3. LECTURA (READ) manual de datos en la memoria Pulse la tecla “LECTURA” (READ) para leer manualmente los datos grabados. La pantalla LCD mostrará la marca “ R ”. Pulse la tecla “... -
Página 18: Configuración De La Función De Calibrado (Cal)
Medidor de energía solar con registro secuencial de datos / ES 5-7 Configuración de la función de calibrado (CAL) El factor de calibrado CAL sirva para calibrar la visualización del resultado. El valor de la energía solar medido internamente es multiplicado por el valor de CAL que ha sido introducido y el valor resultante es visualizado o almacenado. -
Página 19: Ajuste Lectura Cero
Medidor de energía solar con registro secuencial de datos / ES 5-8 Ajuste lectura cero 1. Mantenga pulsada la tecla “Encendido/%” (POWER/%) cuando encienda el medidor para ajustar a cero la lectura. La pantalla LCD mostrará “CAL”. 2. Cubra el sensor solar y pulse la tecla ↵ para ajustar a cero la lectura. - Página 20 Medidor de energía solar con registro secuencial de datos / ES 3. Memoria automática de datos parpadeando Pulse la tecla “MEMORIA” (MEMORY) durante 3 segundos para grabar los datos automáticamente. Entonces la pantalla LCD mostrará la “ M ” parpadeando o la marca “LLENO”...
-
Página 21: Pilas
Medidor de energía solar con registro secuencial de datos / ES 6. Pilas 1. Si la pila está casi agotada, la pantalla LCD mostrará “ ” ; Esto indica que debe sustituir las pilas por 4 pilas AAA de 1,5V. 2. -
Página 22: Mantenimiento
Medidor de energía solar con registro secuencial de datos / ES 7. Mantenimiento 1. Cuando sea necesario, limpie con un paño húmedo el panel blanco de plástico de la parte superior del medidor. No coloque el instrumento en un lugar donde la temperatura o la humedad sean excesivamente altas. -
Página 23: Interfaz Rs-232, Instalación Del Software Y Funcionamiento
Medidor de energía solar con registro secuencial de datos / ES 8. Interfaz RS-232, Instalación Del Software y Funcionamiento Descarga los datos grabados al ordenador Conecte el cable RS232 al ordenador. Pulse “LEER” (READ) durante 6 segundos para conectar el medidor al ordenador. Para instrucciones detalladas, consulte el contenido incluida en el CD-ROM, que tiene las instrucciones completas de la interfaz RS-232, funcionamiento del software e información... - Página 24 Limited Warranty This meter is warranted to the original purchaser against defects in material and workmanship for 3 years from the date of purchase. During this warranty period, RS Components will, at its option, replace or repair the defective unit, subject to verification of the defect or malfunction.
