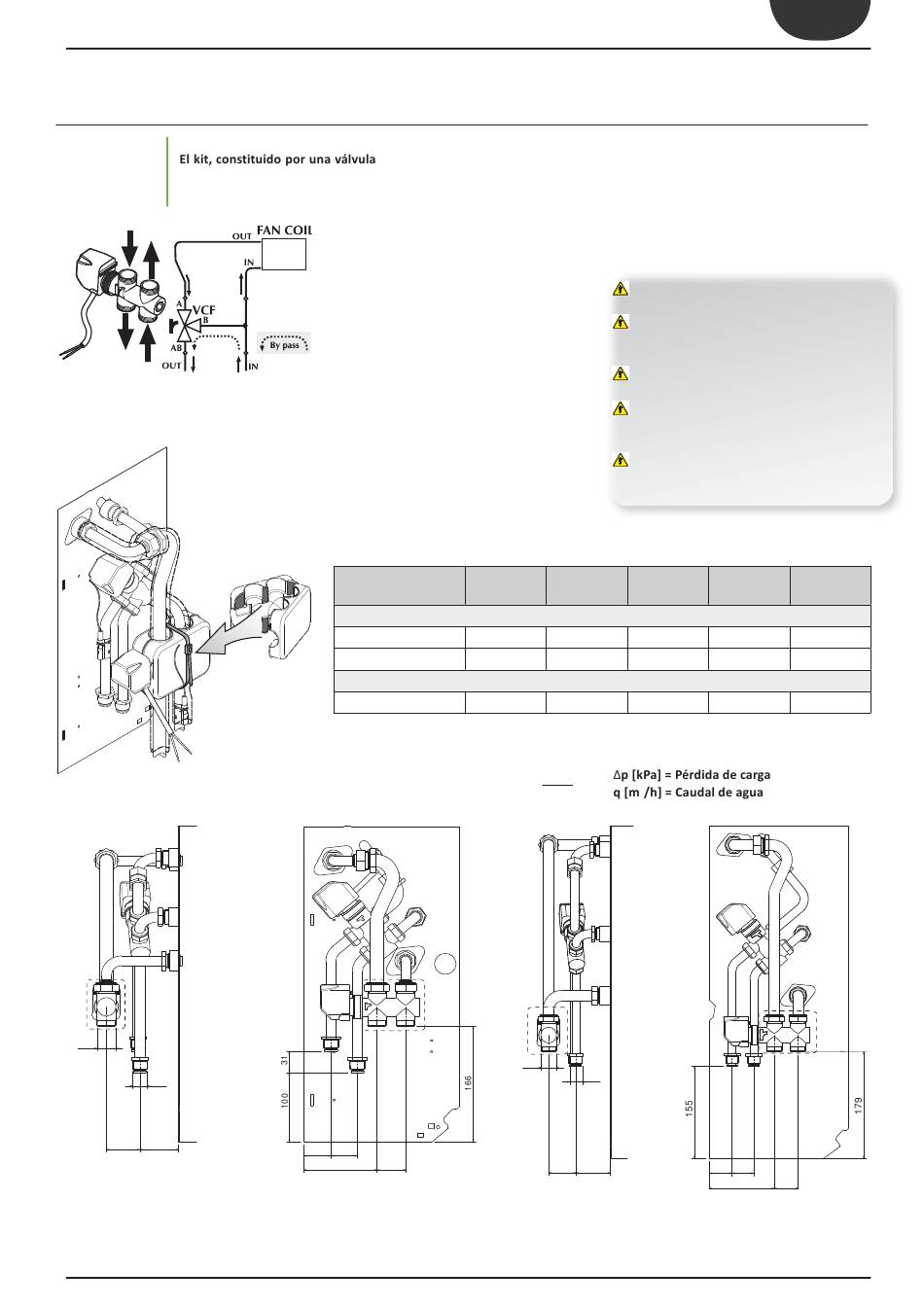

VÁLVULA DE AGUA DE 3 VÍAS
VCF Kit de válvulas de 3 vías
es válido para la instalación tanto en ventiloconvectores con conexiones a la derecha como a la izquierda.
La válvula es de tipo todo o nada, normalmente cerrada.
A
B
AB
OUT
IN
Dirección del flujo
VCF 44
VCF 41
VCF 42
3/4"
1/2"
46 54
VCF41 / 4124
VCF42 / 4224
VCF44 / 4424 para BV
IFCXTS 1409 - 6191104_02
motorizada de 3 vías, por el actuador y por los correspondientes racores hidráulicos,
Válvulas con alimentación 230 V ~ 50 Hz
para ventiloconvectores:
- con batería estándar
(VCF41, VCF42, VCF43),
- con batería superior
(VCF42, VCF43),
- con batería exclusiva de calefacción (BV)
(VCF44, VCF45).
Válvulas con alimentación 24 V ~ 50 Hz para
ventiloconvectores:
- con batería estándar
(VCF4124, VCF4224, VCF4324),
- con batería superior
(VCF4224, VCF4324),
- con batería exclusiva de calefacción (BV)
(VCF4424, VCF4524).
VCF
Kvs AB-A
Kvs AB-B (by-pass)
A - AB - B
FAN COIL
VCF 44
VCF 41
VCF 42
3/4"
1/2"
38 37
102 40
La válvula puede ser controlada desde los
paneles de mando habilitados para la fun-
ción de control de las válvulas.
Antes de la selección consulte las carac-
terísticas de los paneles de mandos.
Este accesorio se debe combinar con
una sonda de temperatura de agua, consul-
ta las características del panel de mando.
Los tubos y los racores deben aislarse
térmicamente.
Atención: La válvula VCF y la bandeja
BC4 no se pueden instalar contemporánea-
mente en el mismo ventiloconvector.
Para más información, consulte el
manual del accesorio.
41 42 43
4124 4224 4324
Pérdida de carga
2,5 2,5 2,5
1,6 1,6 1,6
Conexiones de las válvulas
3/4" 3/4" 3/4"
CÁLCULO DE LA PÉRDIDA DE CARGA
( (
2
10 q
Dp =
3
Kvs
VCF 45
VCF 43
3/4"
1/2"
46 58
VCF43 /4324
VCF44 / 4524 para BV
ES
44 45
4424 4524
1,7 1,7
1,2 1,2
1/2" 1/2"
FAN COIL
VCF 45
3/4" VCF 43
1/2"
38 37
109 40
