Ejemplo de bloque de función (FB)

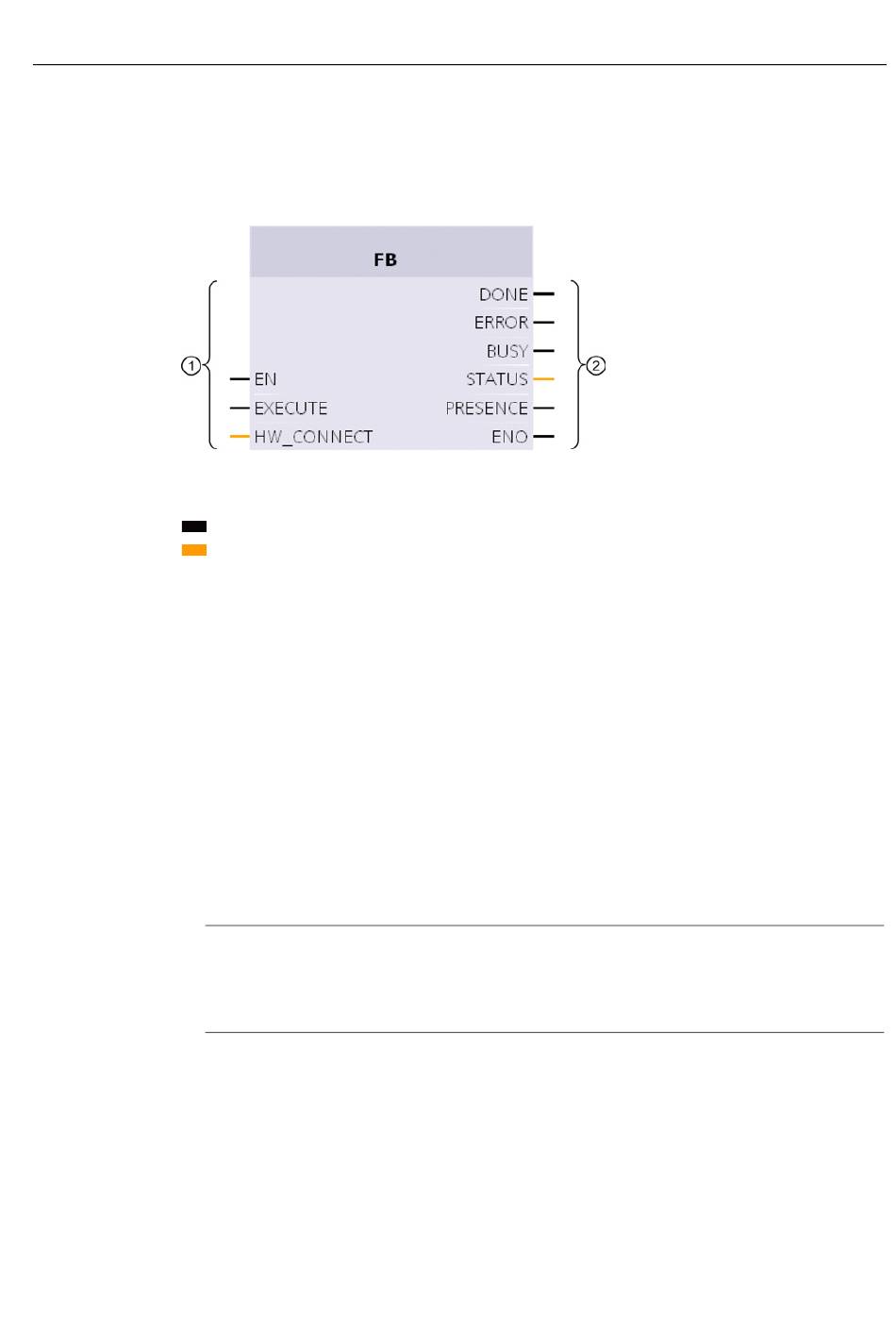

El gráfico siguiente muestra un ejemplo de un bloque de función con parámetros de entrada
y salida, tal como se encuentran en todos los bloques de función.
①
②
Figura 4-4
Parámetros de entrada
● EN
● EXECUTE
● HW_CONNECT
Módulo de comunicación RF120C con bloques de aplicación para S7-1200 y S7-1500
Instrucciones de servicio, 07/2013, C79000-G8978-C328-01
Parámetros de entrada
Parámetros de salida
Tipo de datos: bit
Tipo de datos: byte, Word, DWORD, INT
Ejemplo de FB
Entrada de habilitación
En esta entrada debe crearse un flanco ascendente para que el bloque ejecute el
comando.
Variable global para direccionar el lector/canal y sincronizar los bloques de aplicación.
Esta variable debe crearse y direccionarse una vez para cada RF120C conectado.
HW_CONNECT debe transferirse siempre a los bloques de función para direccionar el
RF120C correspondiente.
Nota
Uso de HW_CONNECT con otros módulos de comunicación
En caso de utilizar los bloques de función con los módulos de comunicación RF180C o
ASM 456 es necesario crear un HW_CONNECT para cada canal/lector.
Parametrización y configuración
4.4 Instrucciones Ident
