Mantenimiento

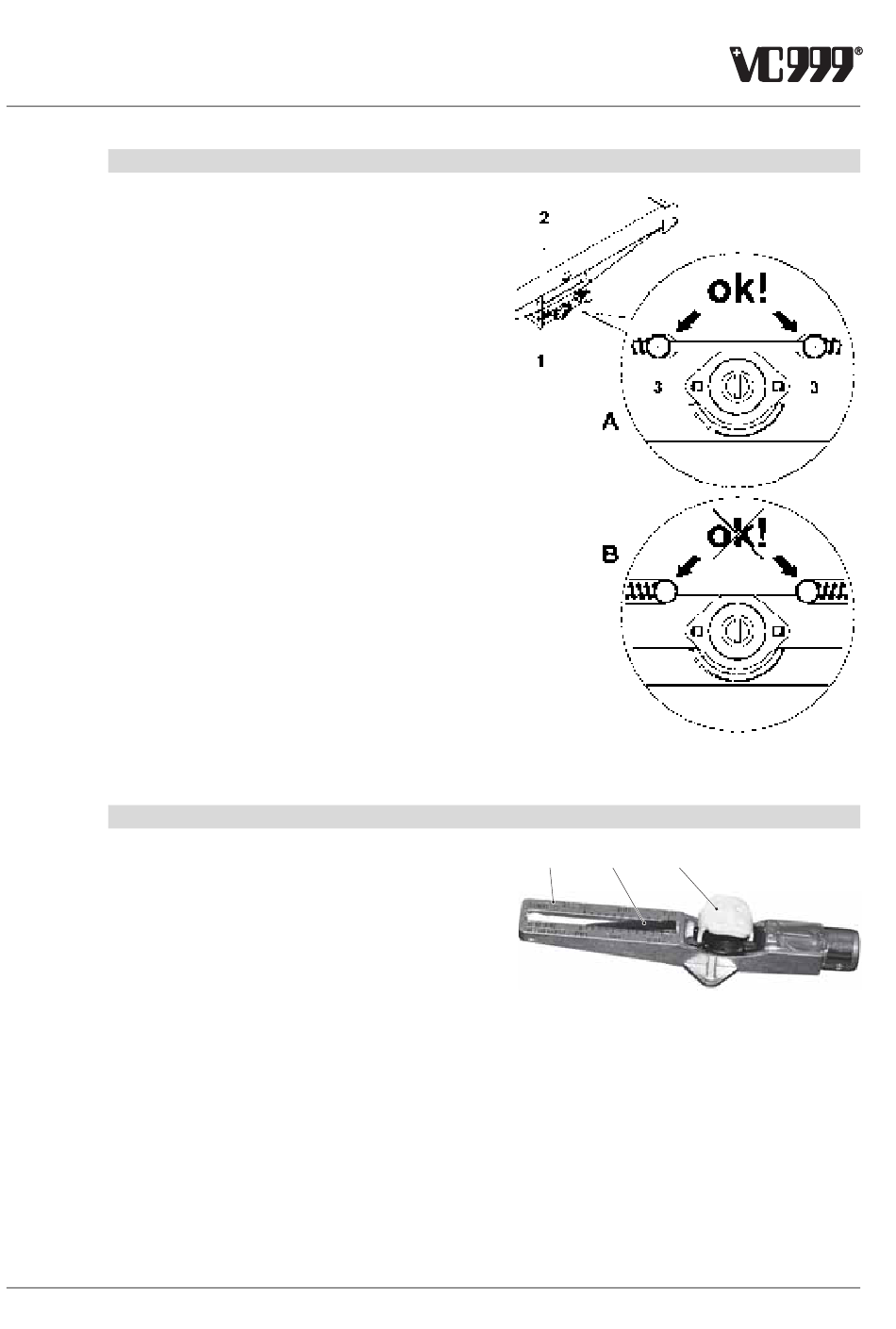

11.2.1 Comprobación de la tensión de la cinta
La cinta transportadora de malla (2) marcha en tor-
no al bastidor de cinta (1). El dispositivo tensor a
través de dos ejes (3) proporciona la tensión per-
manente de la cinta transportadora de malla (A).
La cinta transportadora de malla deberá sustituirse
sin demora si, al estar cargada la cinta transporta-
dora, los ejes (2) tienen contacto con las ranuras de
guía (B).
Procedimiento
1. Abrir la puerta de servicio (Fig. 3/1, pos. 12).
2. Controlar la tensión de la cinta en el bastidor de
cinta (1).
Situación A:
Tensión correcta de la cinta.
Situación B:
Tensión incorrecta de la cinta. La cinta transporta-
dora de malla deberá ser sustituida por el servicio
de asistencia al cliente de VC999.
11.2.2 Control de la tensión de correa en el ventilador
La tensión de correa será medida con el calibre en-
tregado. El mismo se compone de una escala (1) y
un puntero (2). Será operado con el dedo en el pun-
to de presión (3).
29.11.2013
N° de art. 594.303
1 2 3
Fig. 11/6
Fig. 11/7
75/101
