vc999 TR2 Manual De Instrucciones Original página 76

Secadora VC999 TR2
Mantenimiento
Procedimiento

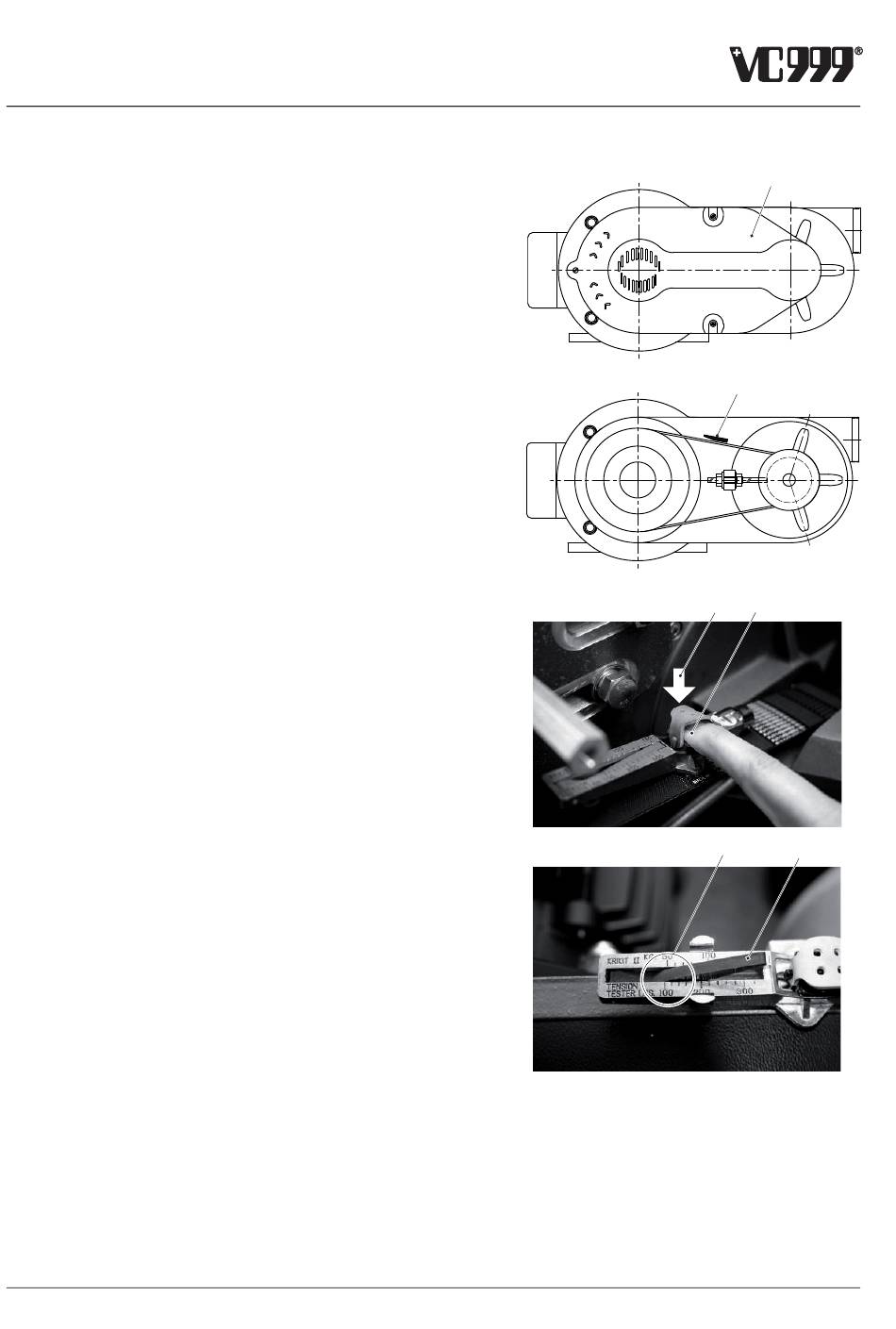

1. Desmontar el revestimiento de la máquina del
lado derecho de la máquina (Fig. 3/1, pos. 16).
2. Desmontar la cubierta de protección (4) del
ventilador.
3. Posicionar el calibre de medición en el centro de
la anchura de la correa y en el centro de ambas
ruedas de accionamiento (5). Alinear el calibre
de medición con los bordes de la correa.
4. Presionar el calibre de medición lentamente
hacia abajo (6) en el punto de presión (3) hasta
escuchar un clic.
5. Retirar el calibre de medición de la correa con
precaución de modo que no se desplace el
puntero (2).
6. Girar el calibre de medición hacia un lado y leer
la intersección de la parte superior del puntero
con la escala (7).
7. Repetir los pasos de instrucción 3 a 6 varias
veces para confirmar el valor de medición obte-
nido.
8. El valor nominal es de 50kg o bien 110 lb. Si el
valor medido difiere significantemente, deberá
reajustarse la tensión de correa (véase el capí-
tulo "11.3.1.1 Ajuste de la tensión de correa en
el ventilador").
76/101 N° de art. 594.303
4
5
Fig. 11/8
6
3
7
2
Fig. 11/9
29.11.2013
