PÁGINA 60
ESPAÑOL
Parte posterior
del controlador
Aflojar
para
retirar
(x4)
Base del controlador
Cubierta de acceso

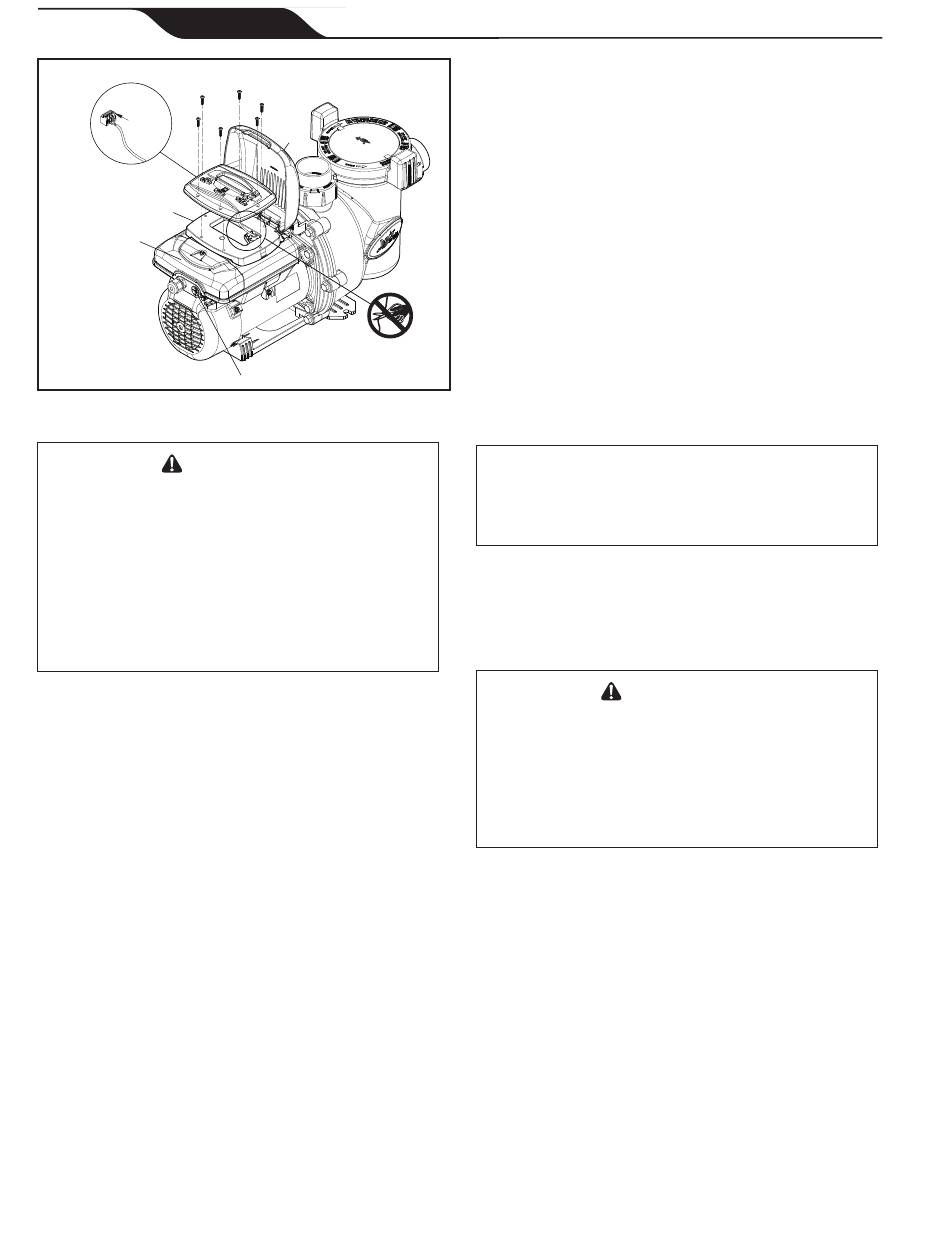

Figura 8. Desconecte el controlador de velocidad
variable de la bomba
ADVERTENCIA
Al determinar rutas y protección para el cableado
del controlador de velocidad variable, asegúrese de
que se cumplan los requisitos de todos los códigos
eléctricos locales y el National Electrical Code
(NEC ). Los requisitos del código NEC prohíben
®
la planificación de ruta de cables de señal en
conductos o pistas que se utilizan para conductores
de ramal, de alimentación o de servicios. El
NEC también proporciona instrucciones para la
planificación de ruta de edificio a edificio de cables
de señal con respecto a la protección contra rayos.
En la bomba :
1. Corte la corriente de la bomba desconectando
los cables de alto voltaje o apagar o desactivar
cualquier interruptor de energía al cual esté
conectada.
2. Levante la cubierta del controlador de sus bisagras
para acceder al controlador de velocidad variable.
3. Retire los seis (6) tornillos para desconectar el
controlador de velocidad variable de la base del
controlador en el motor de la bomba.
4. Desconecte el cable RS-485 que conecta la interfaz
de usuario del controlador de velocidad variable a
la base del controlador en el motor. No extienda de
más el cable cuando aleje el controlador del motor.
5. Destornille los cuatro (4) terminales del conector y
desconecte los alambres del conjunto de cables del
motor.
Nota: No corte el cable o perderá la capacidad de
volver a la configuración predeterminada de fábrica.
6. Guarde el alambre suelto en el bolsillo de la base
del controlador. Este alambre se usará si se reinstala
el controlador de velocidad variable a la bomba.
7. Asegure la cubierta del bolsillo y la junta con seis
(6) tornillos a la base del controlador de velocidad
variable en el motor.
8. Retire un (1) tornillo y la cubierta de acceso para
completar las conexiones eléctricas al motor.
9. Inserte el extremo libre del cable RS-485 nuevo a
Bombas de velocidad variable Serie Pro VS FloPro™ de Jandy® | Manual de instalación y operación
Cubierta
del motor
de la
bomba
Cable RS-485
NO CORTAR
Puerto para el cableado eléctrico
®
través del aditamento de compresión y pase el cable
conductor tetrafilar a través del puerto roscado de la
unidad del motor que esté más cerca al conector.
10. Prepare el cable e inserte otro conector de 4 pines
asegurándose de que los colores del alambre
concuerden con la Figura 7.
11. Inserte el conector RS-485 al conector RS-485
correspondiente en el PCB del motor.
12. Asegure la tuerca de compresión alrededor del
cable para asegurar el motor.
13. Verifique que la configuración del interruptor DIP
concuerde con la Figura 7.
14. Reinstale la cubierta de acceso con el tornillo único
retirado en el paso 8.
Siga las instrucciones del Manual de instalación de la
interfaz del usuario del controlador de velocidad variable
o del Manual del propietario (H0412200) para completar
la instalación remota del controlador.
Para instalar el controlador de velocidad variable
JEP-R:

IMPORTANTE

El instalador debe poner los interruptores 1 y 2 en
"ON" (encendido) en la bomba VS-FHP 2.0 cuando
se conecta con el controlador de velocidad variable
NOTA
El número de pieza del controlador de velocidad
variable es JEP-R
1. Corte la corriente de la bomba VS-FHP2.0
desconectando los cables de alto voltaje o abriendo
cualquier interruptor de energía al cual esté
conectada.
ADVERTENCIA
RIESGO DE CHOQUE ELÉCTRICO
Apague todos los interruptores y el interruptor principal
en el circuito eléctrico de la bomba de velocidad variable
antes de iniciar el procedimiento. El incumplimiento
de esta recomendación puede causar un riesgo de
electrocución, que puede dar como resultado lesiones
personales severas e incluso la muerte.
2. Retire la cubierta de la caja terminal de la VS-
FHP2.0 y pase el cable RS-485 por el aditamento.
3. Desconecte el conector RS-485 de la VS-FHP2.0.
4. Inserte los cuatro (4) cables del cable RS-485 al
conector RS-485. Haga coincidir los colores de
los cables con las posiciones del conector de la
siguiente manera: 1- rojo, 2- negro, 3- amarillo y 4-
verde. Véase Figura 9.
5. Inserte el conector RS-485 de nuevo en la VS-
FHP2.0.
6. Para la VS-FHP2.0, deslice los interruptores DIP
1 y 2 hacia arriba, quedando en la posición "ON"
(encendido) y los interruptores 3 y 4 hacia abajo,
quedando en la posición "OFF"(apagado). Véase
Figura 9.
