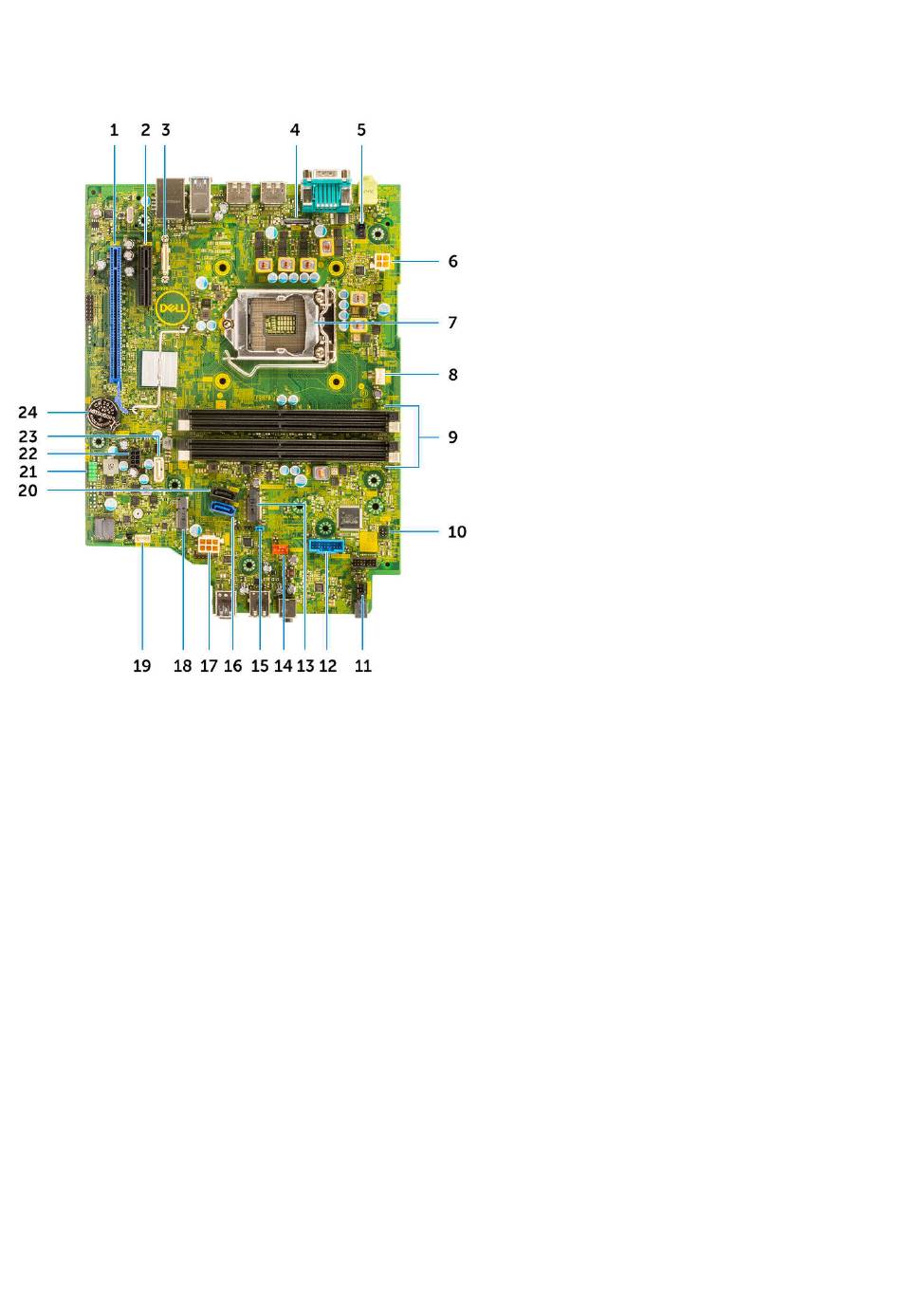

Diseño de la placa base
1. Conector PCI-e x16 (ranura 2)
3. Conector USB tipo C
5. Conector del interruptor de intrusión (INTRUDER)
7. Zócalo de procesador (CPU)
9. Ranuras de memoria (DIMM1, DIMM2, DIMM3 y DIMM4)
11. Conector del interruptor de encendido remoto
13. Conector de tarjeta SSD M.2/Intel Optane
15. Puente de borrado de contraseña (PASSWORD_CLR)
17. Conector PSU
19. Conector de altavoz interno (INT_SPKR)
21. Conector de USB interno (FRONT_USB)
23. Conector SATA 2

Cubierta lateral

Extracción de la cubierta lateral
1. Siga los procedimientos que se describen en
2. Para extraer la cubierta:
a) Deslice el pestillo de liberación en la parte posterior del sistema hasta que haga clic para desbloquear la cubierta lateral [1].
b) Deslice y levante la cubierta lateral del sistema [2].
2. Conector PCI-e x4 (ranura 1: con extremo abierto x4 para admitir
x16)
4. Conector de vídeo
6. Conector de alimentación de CPU (ATX_CPU)
8. Conector del ventilador de CPU
10. Conector del interruptor de encendido (PWR_SW)
12. Conector del lector de tarjetas multimedia (CARD_READER)
14. Conector del ventilador del sistema
16. Conector SATA 0
18. Conector de WLAN M.2
20. Conector SATA 3
22. Conector de alimentación SATA (SATA_PWR)
24. Batería de tipo botón
Antes de manipular el interior del equipo.
