Módulo de unidad óptica y disco duro
Extracción de la unidad de disco duro y módulo de unidad
óptica
1. Siga los procedimientos que se describen en
2. Extraiga:
a) Cubierta lateral
b) Embellecedor frontal
3. Para soltar el módulo de la unidad óptica y la unidad de disco duro, realice lo siguiente:

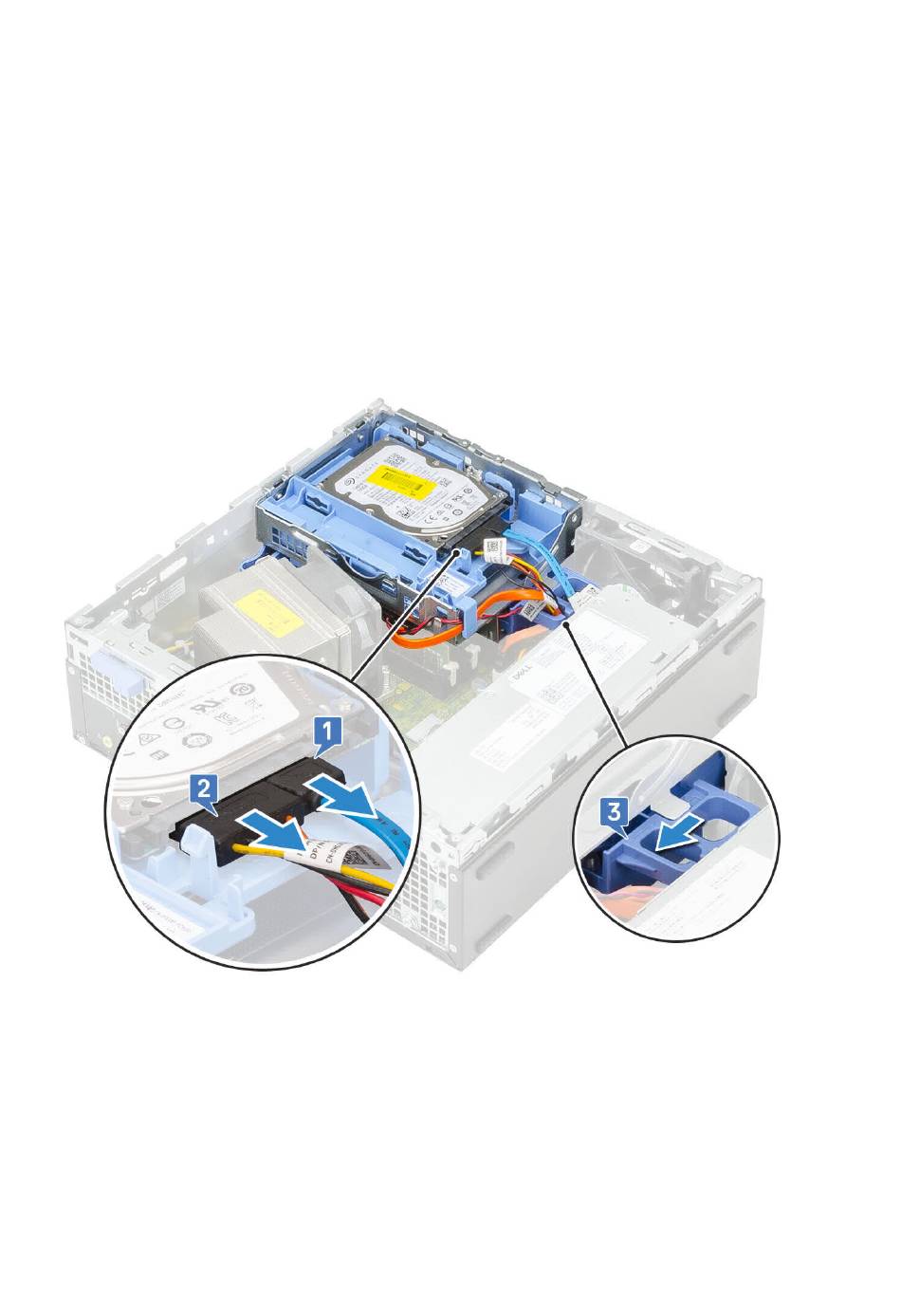

a) Desconecte el cable de alimentación y el cable de datos de la unidad de disco duro de los conectores en la unidad de disco duro [1,
2].
b) Deslice la lengüeta de liberación para desbloquear el módulo de la unidad óptica y la unidad de disco duro [3].
c) Quite los cables de la unidad de disco duro [1] y los cables de la unidad óptica [2] del gancho de retención y la lengüeta de liberación
de unidad de disco duro-ODD, respectivamente.
d) Levante el módulo de la unidad óptica y la unidad de disco duro [3].
30 Extracción e instalación de componentes
Antes de manipular el interior del equipo.
