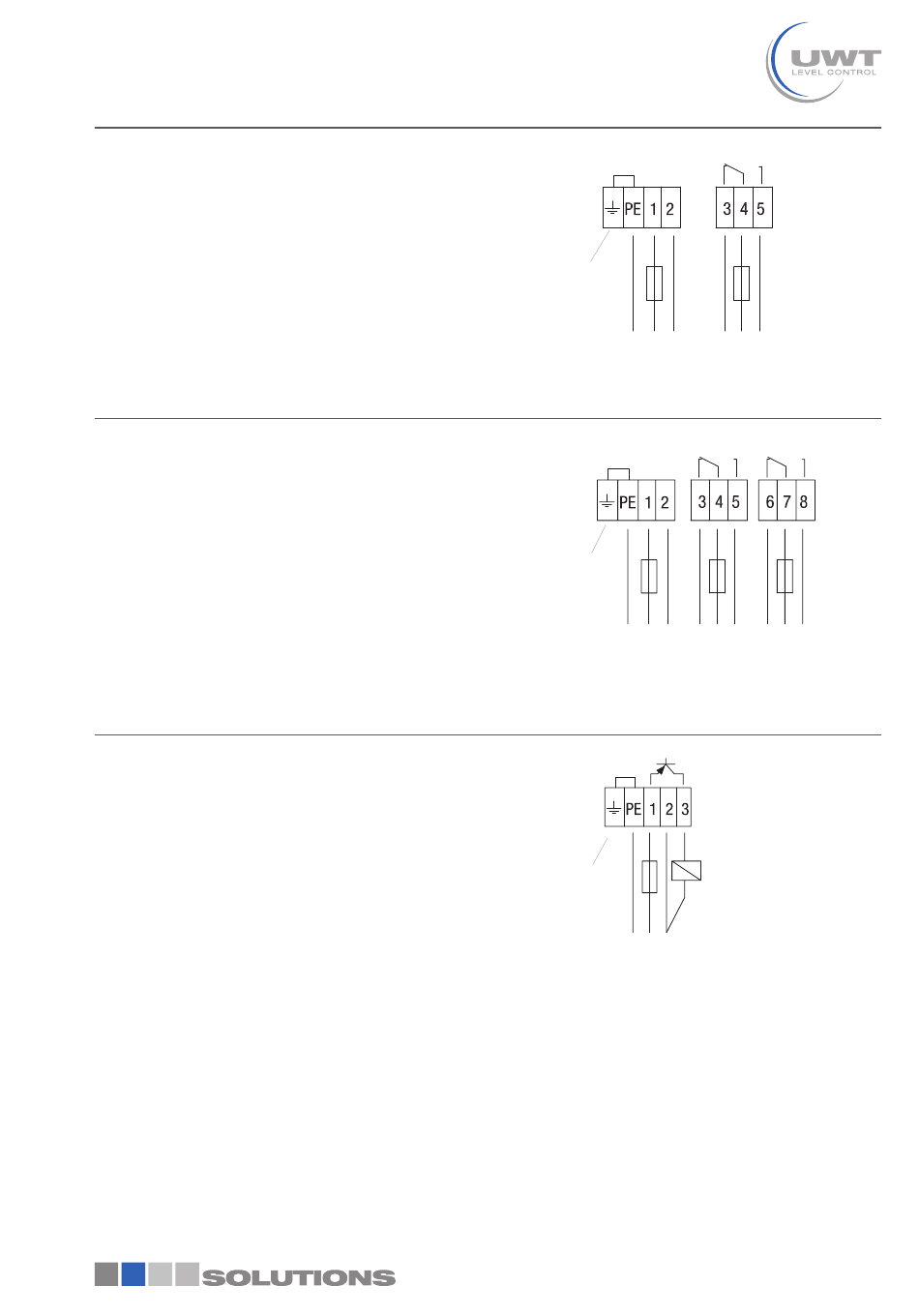

Conexión eléctrica
Relé SPDT Alimentación:
21 .. 27 V DC ±10%* 1,5 W
*incl. 10% de EN 61010
Fusible externo:
máx. 10 A, acción rápida o lenta, HBC, 250 V
Señal de salida:
Relé SPDT sin potencial
AC máx. 250 V, 3 A, no inductivo
DC máx. 30 V, 5 A, no inductivo
Fusible en la señal de salida:
máx. 5 A, acción rápida o lenta, HBC, 250 V
Alimentación:
Relé DPDT
21 .. 230 V 50 - 60 Hz ±10%* 18 VA
Voltaje universal
21..45 V DC
*incl. 10% de EN 61010
Fusible externo:
máx. 10 A, acción rápida o lenta, HBC, 250 V
Señal de salida:
Relé DPDT sin potencial
AC máx. 250 V, 8 A, no inductivo
DC máx. 30 V, 5 A, no inductivo
Fusible en la señal de salida:
máx. 10A, acción rápida o lenta, HBC, 250 V
PNP Alimentación:
20 .. 40 V DC ±10%* 0,5 A
3-Hilos
*incl. 10% de EN 61010
Fusible:
máx. 4 A, acción rápida o lenta, 250 V,
HBC
Señal de salida:
máx. 0,4 A
Carga (ej.):
PLC, Relé, Contactador, Lámpara
CN 4000
Interruptor de nivel
®
Serie CN 4000
Información técnica / Manual de instrucciones
±10%* 2 W
Consulte "Puesta a
tierra funcional" (en
la siguiente página)
PE + -
Alimentación
Consulte "Puesta a
tierra funcional" (en
la siguiente página)
PE + -
PE L N
Alimentación
Consulte "Puesta a
tierra funcional" (en
la siguiente página)
PE + -
Alimentación
Se debe utilizar una fuente de alimentación
certificada con un aislamiento reforzado de la
red eléctrica.
gi011217
Señal de salida
Señal de salida
Carga
