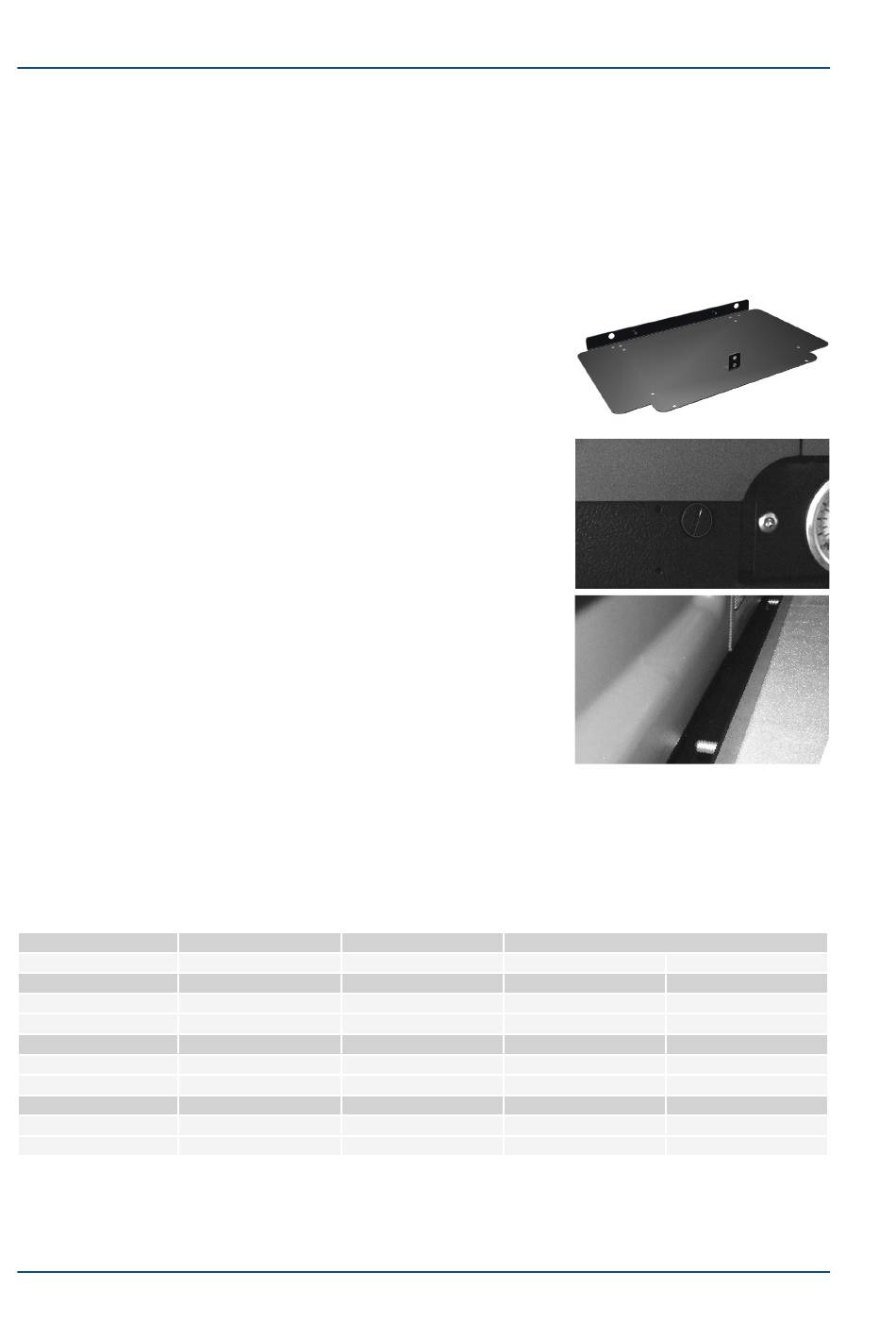

Fijación del equipo
Los equipos fusores de la serie 'micron' incorporan una placa base
de montaje para fijar el equipo con facilidad.
La placa base permite extraer y colocar el equipo fusor con
comodidad sin tener que manipular tornillos de fijación.
Para el montaje de la placa base colocar y posicionar ésta sobre la
bancada de la máquina. Marcar y taladrar los cuatro orificios para
tornillos de M8 de sujeción de la placa base. Los orificios pueden
ser roscados o pasantes según la bancada dónde vayan a fijarse.
Aviso: Asegurar que la bancada donde se fijará la placa base está
nivelada, no presenta vibraciones y es capaz de soportar el peso
del equipo más la carga completa del depósito.
Una vez asegurada la placa base sobre la bancada se debe
montar el equipo fusor sobre ella.
Encajar las pestañas de sujeción de un lateral y bloquear los
tornillos hasta su tope.
Conexión eléctrica de alimentación
Los equipos fusores de la serie 'micron' se suministran para ser
conectados a la red eléctrica de alimentación de tres formas
distintas posibles, según su potencia de consumo:
EQUIPO
micron 4
micron 8
micron 16
1 fase 230 VAC
3 fases 230 VAC sin neutro
3 fases 400 VAC con neutro
pág 3-4
No. SALIDAS
2
4
6
2
4
6
2
4
6
1 FASE
230 VAC Δ
24.6 A
15.5 A
35.0 A
19.6 A
45.5 A
27.2 A
28.9 A
19.7 A
39.4 A
23.6 A
49.8 A
27.9 A
31.1 A
21.8 A
41.6 A
25.6 A
52.0 A
29.8 A
MA-5039-S Manual equipo fusor micron
3 FASES
400 VAC Y
14.2 A
14.2 A
17.7 A
18.5 A
18.5 A
18.5 A
20.7 A
20.7 A
20.7 A
meler hot-melt adhesive dispensing
