MA-5039-S Manual equipo fusor micron
5 7
0 7
1 6 0
1 5 7
meler hot-melt adhesive dispensing

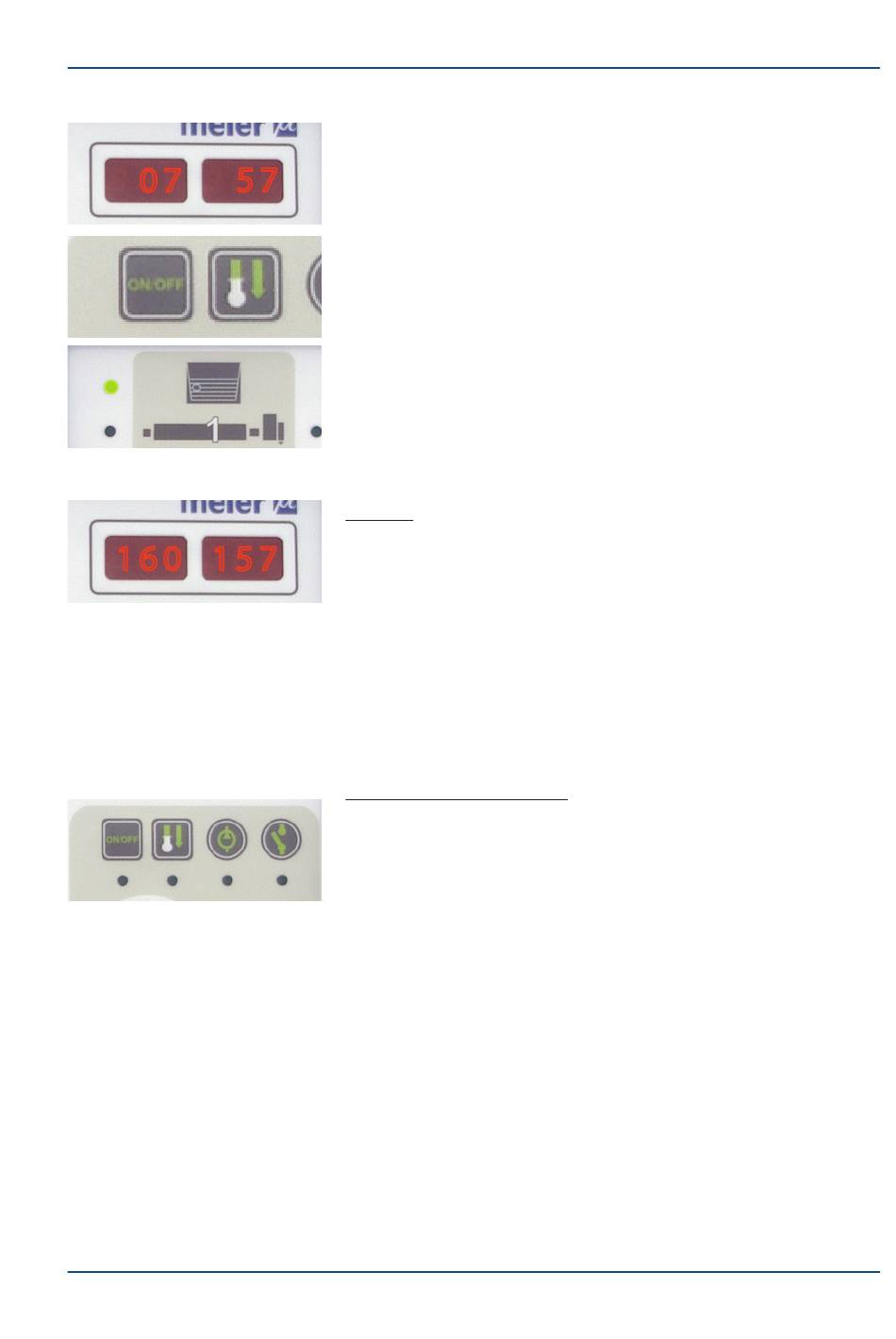

Si la tarjeta de control se encontraba apagada la última vez que
se desconectó el equipo, al arrancar de nuevo, ésta continuará
apagada (visualización de la hora).
Si la tarjeta de control se encontraba encendida la última vez que
se desconectó el equipo, al arrancar de nuevo, ésta se encenderá.
2. Pulsar la tecla ON/OFF de la tarjeta de control para
encenderla, si no estuviera ya activada.
Por defecto, los valores de set point y temperatura real
visualizados son los del depósito.
El led (verde) de control de calentamiento del depósito (y los de las
mangueras y pistolas conectadas) se encenderá y éste comenzará
a calentarse.
Una vez alcanzado el valor de consigna de la temperatura del
depósito -3°C, se activará un retardo temporizado programable
hasta que se dé permiso de marcha de bomba (activación de
electroválvula) y conexión a máquina principal, siempre que los
demás elementos hayan alcanzado asimismo su temperatura de
consigna -3°C.
Mientras el sistema cuenta el tiempo de retardo los leds de
activación bomba y conexión a máquina principal permanecerán
luciendo de forma intermitente, para pasar a lucir de forma
permanente cuando se haya alcanzado el tiempo seleccionado. Si
transcurrido este tiempo, algún elemento no ha alcanzado el valor
de consigna -3°C, los leds dejarán de lucir.
Si se desconecta el sistema, por pulsación de la tecla de apagado
o tecla de standby, por programación de desconexión o activación
de standby, por desconexión de la tensión de alimentación o por
activación externa de standby, al volver a restituir el sistema, sólo
se activará el retardo si la temperatura del depósito ha descendido
más de 20°C por debajo de la temperatura de consigna.
3. Comprobar, en el manómetro del equipo, que la presión
generada es la correcta. Valores inferiores a 0.5 bar pueden
causar movimientos erráticos de la bomba.

Visualizaciones en el equipo fusor

Los equipos fusores de la serie 'micron' incorporan en su panel
de control dos displays con tres elementos de 7 segmentos
cada uno para visualizar los valores de temperaturas (set point y
temperatura real), los parámetros programables y las alarmas.
Disponen de indicadores por led para visualizar el calentamiento
de cada elemento:
Utilización del equipo fusor
pág 4-3
