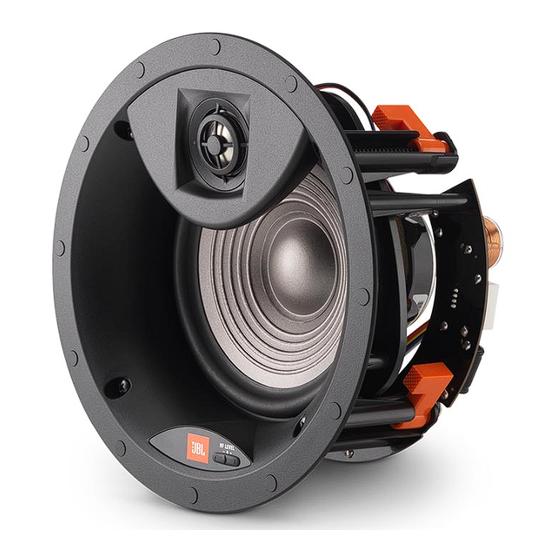

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT
Premium In-Ceiling Architectural Loudspeaker
Instruction Manual

Publicidad

Tabla de contenido
loading

Manuales relacionados para Harman JBL STUDIO 2 6IC

Resumen de contenidos para Harman JBL STUDIO 2 6IC

  • Página 1 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Premium In-Ceiling Architectural Loudspeaker Instruction Manual...

  • Página 2: Installation Considerations

    This document contains general safety, installation and operation every aspect of music and film recording and reproduction, from live instructions for the JBL Studio 2 6IC, 8IC and 6ICDT in-ceiling performances to the recordings you play on-the-go and in your home, loudspeakers.
  • Página 3 LOUDSPEAKER PLACEMENT FOR DISTRIBUTED 5.1-Channel Speaker Placement SOUND • In a 5.1-channel system, the surround left and surround right loudspeakers should be located directly to the sides of, or up to • Since distributed sound is general sound throughout an area, place 10 degrees behind, the main listening area.

  • Página 4: Installation Instructions

    (black) terminal on the corresponding speaker. Do not reverse polarities (that is, do not connect + to –, or – to +) when WARNING: HARMAN International assumes making connections. Doing so will cause poor imaging and diminished no responsibility for improper installation of bass response.

  • Página 5: Mounting The Speakers

    MOUNTING THE SPEAKERS 4. Connect the speaker to the amplifier as explained in Connecting to the Amplifier, on page 4. For New Construction NOTE: For 6ICDT, you must connect both left and right speaker wire from If you wish to pre-install a rough-in frame for the speakers before the amplifier.
  • Página 6 Painting the Grille 7. Insert the speaker straight into the mounting opening. Tighten the speaker clamp screws on the front of the speaker baffle. The speaker JBL architectural loudspeaker grilles can be painted to match any décor. clamps will automatically rotate into position and begin clamping the If you wish to change the grille’s color, its satin finish will function as a speaker.

  • Página 7: Obtaining Service

    EXCESSIVE OUTPUT LEVELS Your JBL loudspeakers feature custom-designed transducers and high- quality network components featuring high-order filters with steep cutoffs that reduce the potential of damage to individual speaker drivers and help the loudspeakers maintain their performance even under extreme operating conditions.
  • Página 8 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Enceinte architecturale en plafond haut de gamme Mode d’emploi...
  • Página 9 PRÉSENTATION DES ENCEINTES EN CONVENTIONS DE LA DOCUMENTATION PLAFOND JBL ® Ce document contient des consignes générales de sécurité, Depuis plus de 68 ans, les ingénieurs de JBL se consacrent à tous ® d'installation et d'utilisation pour les enceintes en plafond JBL les aspects de l'enregistrement et de la reproduction de la musique et Studio 2 6IC, 8IC et 6ICDT.
  • Página 10 POSITIONNEMENT DES ENCEINTES POUR UN SON Positionnement des enceintes pour 5.1 canaux RÉPARTI • Dans un système à 5.1 canaux, les enceintes d'ambiance gauches et droites doivent se trouver directement sur les côtés de la zone • Le son réparti étant le son général sur l'ensemble d'une zone, d'écoute principale, ou jusqu'à...
  • Página 11 à la borne positive (rouge) de l'enceinte correspondante ; connectez la borne négative (-) de chaque canal au dos de l'amplificateur AVERTISSEMENT : HARMAN International ne ou du récepteur à la borne négative (noire) de l'enceinte correspondante. supporte aucune responsabilité pour une N'inversez pas les polarités (ne connectez pas + sur - ou - sur +)
  • Página 12 MONTAGE DES ENCEINTES 4. Connectez l'enceinte à l'amplificateur comme expliqué dans la section Branchement à l'amplificateur, en page 4. Pour une construction neuve REMARQUE : pour une 6ICDT, vous devez connecter les câbles gauches et Si vous souhaitez préinstaller une structure de base pour les enceintes droits provenant de l'amplificateur.
  • Página 13 Peinture de la grille 7. Insérez l'enceinte droit dans l'ouverture de montage. Serrez les vis de serrage de l'enceinte sur l'avant de son déflecteur. Les attaches de Les grilles des enceintes architecturales JBL peuvent être peintes afin de l'enceinte tourneront automatiquement en position et commenceront à les adapter à...

  • Página 14: Niveaux De Sortie Excessifs

    NIVEAUX DE SORTIE EXCESSIFS Vos enceintes JBL utilisent des haut-parleurs conçus spécifiquement et des composants réseau de haute qualité comprenant des filtres d'ordre élevé aux coupures raides qui réduisent le risque de dommage aux haut- parleurs des différentes enceintes et qui contribuent à la préservation dee leurs performances même dans des conditions de fonctionnement extrêmes.
  • Página 15 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Altavoz arquitectónico integrado en el techo Premium Manual de instrucciones...

  • Página 16: Acerca De Los Altavoces Integrables En El Techo Jbl

    ACERCA DE LOS ALTAVOCES CONVENCIONES DE LA DOCUMENTACIÓN INTEGRABLES EN EL TECHO JBL ® Este documento contiene instrucciones generales de seguridad, Durante más de 68 años, los ingenieros de JBL se han implicado ® instalación y uso de los altavoces integrables en el techo JBL Studio en cualquier aspecto de la grabación y reproducción de música y 2 6IC, 8IC y 6ICDT.

  • Página 17: Colocación Del Altavoz Para Obtener Una Buena Distribución Del Sonido

    COLOCACIÓN DEL ALTAVOZ PARA OBTENER UNA Colocación de altavoces para 5.1 canales BUENA DISTRIBUCIÓN DEL SONIDO • En un sistema de 5.1 canales, los altavoces envolventes izquierdo y derecho deben estar colocados directamente a los lados o hasta un • Puesto que el sonido distribuido se oye repartido por toda una zona, máximo de 10 grados por detrás de la zona principal de escucha.

  • Página 18: Conexión Con El Amplificador

    (negro) del altavoz correspondiente. No invierta las polaridades (esto es, no conecte ADVERTENCIA: HARMAN International no asume + con - ni - con +) al realizar las conexiones. Hacerlo puede perjudicar a ninguna responsabilidad por la instalación...

  • Página 19: Montaje De Los Altavoces

    MONTAJE DE LOS ALTAVOCES 4. Conecte el altavoz al amplificador tal como se describe en Conectar el amplificador, en la página 4. Para nueva construcción NOTA: En el caso de 6ICDT, es necesario conectar los cables de altavoz Si desea preinstalar un marco para encastar los altavoces antes de realizar izquierdo y derecho del amplificador.

  • Página 20: Altavoz De Agudos De Ángulo Ajustable

    Pintado de la rejilla 7. Inserte el altavoz derecho en la abertura de montaje. Apriete los tornillos de las abrazaderas del altavoz en la parte delantera Las rejillas de los altavoces arquitectónicos JBL se pueden pintar para del sonodeflector del altavoz. Las abrazaderas del altavoz giran ajustarlas a cualquier decoración.

  • Página 21: Niveles De Salida Excesivos

    NIVELES DE SALIDA EXCESIVOS Los altavoces JBL disponen de transductores diseñados a medida y componentes de red de alta calidad que disponen de filtros de alto orden con cortes abruptos que reducen las posibilidades de daños en las unidades de cada uno de los altavoces y ayudan a los altavoces a mantener su rendimiento incluso en condiciones de uso extremas.
  • Página 22 STUDIO 2 6IC, STUDIO 2 8IC e STUDIO 2 6ICDT Caixas de embutir com qualidade premium Manual de instruções...

  • Página 23: Caixas De Embutir Jbl

    Este documento contém instruções gerais sobre segurança, os aspectos da gravação e reprodução de música e cinema, desde instalação e operação das caixas de embutir teto JBL Studio 2 6IC, apresentações ao vivo a gravações para ouvir em casa, no carro ou 8IC e 6ICDT.

  • Página 24: Posicionamento Dos Alto-Falantes Para Distribuir Melhor O Som

    POSICIONAMENTO DOS ALTO-FALANTES PARA Posicionamento de caixas de som para 5,1 canais DISTRIBUIR MELHOR O SOM • Em um sistema de 5.1 canais, os alto-falantes surround esquerdo e direito devem ser instalados exatamente ao lado ou até 10 graus • Como o som distribuído se difunde por uma área extensa, instale os atrás do principal local do ouvinte.

  • Página 25: Instruções De Instalação

    (preto) da caixa de som correspondente. Nunca inverta as polaridades (“+” com “–” ou “–” com “+”) ao fazer as conexões, pois isso pode prejudicar a imagem estéreo e ATENÇÃO: A HARMAN International não assumirá a resposta de graves. nenhuma responsabilidade por instalação incorreta do equipamento nem por lesões...
  • Página 26 MONTAGEM DAS CAIXAS DE SOM 4. Conecte a caixa de som ao amplificador conforme explicado na seção Conexão ao amplificador (página 4). Construções novas OBSERVAÇÃO: No modelo 6ICDT, os fios esquerdo e direito da caixa de Se quiser pré-instalar um gabarito para os alto-falantes antes de som precisam ser ambos conectados ao amplificador.
  • Página 27 7. Introduza o alto-falante diretamente na abertura de montagem. Pintura da grade Aperte os parafusos dos clampes na parte frontal do baffle do As grades da caixas de embutir JBL podem ser pintadas para combinar alto-falante. Os clampes girarão automaticamente e entrarão em com qualquer decoração.

  • Página 28: Volume Excessivo

    VOLUME EXCESSIVO Seu alto-falante JBL possui transdutores especialmente projetados, componentes de rede de alta qualidade e filtros passa-alta com delimitações de frequência precisas, que reduzem a possibilidade de danos aos drivers de caixas de som e ajudam a preservar o desempenho dos alto-falantes mesmo sob condições extremas de operação.
  • Página 29 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Premium-Decken-Einbaulautsprecher Bedienungsanleitung...

  • Página 30: Auspacken Der Lautsprecher

    ÜBER UNSERE JBL ® UMFANG DER DOKUMENTATION DECKENLAUTSPRECHER Dieses Dokument enthält allgemeine Sicherheits-, Installations- und Seit mehr als 68 Jahren wirken die Ingenieure von JBL an allen ® Betriebsanweisungen für die JBL Studio 2-Deckenlautsprecher Aspekten der Aufzeichnung und Reproduktion von Musik- und des Typs 6IC, 8IC and 6ICDT.
  • Página 31 PLATZIERUNG DER LAUTSPRECHER FÜR Platzierung der Lautsprecher bei 5.1-Kanalsystemen FLÄCHENDECKENDE KLANGVERTEILUNG • Bei einem 5.1-Kanalsystem werden die linken und die rechten Surround-Lautsprecher nach Möglichkeit seitlich zur bevorzugten • Um eine flächendeckende Klangverteilung im gesamten Raum zu Hörposition bzw. bis zu 10 Grad dahinter platziert. erreichen, platziere die Lautsprecher möglichst gleichmäßig innerhalb des zu beschallenden Raumes.

  • Página 32: Anschluss An Den Verstärker

    Verstärkers oder Receivers mit dem (+) Anschluss (rot) des entsprechenden Lautsprechers; verbinde außerdem den (–) Anschluss der einzelnen Kanäle auf der Rückseite des Verstärkers oder Receivers WARNUNG: HARMAN International übernimmt mit dem (–) Anschluss (schwarz) des entsprechenden Lautsprechers. keinerlei Haftung für die unsachgemäße Vertausche beim Anschließen keinesfalls die Polaritäten (d.h.
  • Página 33 EINBAU DER LAUTSPRECHER 4. Verbinde die Lautsprecher mit dem Verstärker, so wie im Abschnitt Anschluss an den Verstärker auf Seite 4 beschrieben. Für den Gebäudeneubau HINWEIS: Beim 6ICDT muss sowohl das linke als auch das rechte Falls Du im Zuge eines Neubaus vor der Errichtung der Trockenbauwände Lautsprecherkabel des Verstärkers angeschlossen werden.
  • Página 34 Anstrich des Gitters 7. Führe den Lautsprecher gerade in die Montageöffnung ein. Ziehe anschließend die Klemmschrauben an der Vorderseite der Schallwand Die Schutzgitter der architektonischen Lautsprecher von JBL können des Lautsprechers fest. Die Lautsprecherklemmen drehen sich passend zu jeder Inneneinrichtung angestrichen werden. Die seidenmatte automatisch in die richtige Position und klemmen den Lautsprecher Ausführung ist die perfekte Grundierung für jede gewünschte fest.

  • Página 35: Eingeschränkte Garantie

    –: Reduzierte Hochfrequenzausgabe. Bringe den Regler in diese Position, falls der Raum die hochfrequente Energie besonders stark reflektiert, beispielsweise durch große Fenster ohne Vorhang, Fliesenböden und größere Flächen unverstellter Wände, oder falls die Lautsprecher ohne Schutzgitter in Betrieb sind. ÜBERHÖHTE AUSGANGSPEGEL Deine JBL-Lautsprecher sind nicht nur mit maßgeschneiderten Signalumwandlern ausgestattet –...
  • Página 36 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Diffusori da soffitto di alta qualità per installazioni professionali Manuale d'Istruzioni...

  • Página 37: Convenzioni Della Documentazione

    INFORMAZIONI RELATIVE AI DIFFUSORI DA CONVENZIONI DELLA DOCUMENTAZIONE SOFFITTO JBL ® Il presente documento contiene le istruzioni generali di sicurezza, Per oltre 68 anni, i tecnici JBL si sono occupati di qualsiasi aspetto della ® installazione e funzionamento per i diffusori da soffitto JBL Studio 2 musica e della registrazione e riproduzione di filmati, dagli spettacoli dal 6IC, 8IC e 6ICDT.
  • Página 38 POSIZIONAMENTO DEI DIFFUSORI PER UN SUONO Posizionamento dei diffusori in configurazione 5.1 canali DIFFUSO • In un sistema a 5.1 canali, i diffusori surround sinistro e surround destro dovrebbero essere posizionati direttamente ai lati, o fino a • Poiché un suono diffuso è un suono generico riprodotto in una 10 gradi dietro, dell'area di ascolto principale.

  • Página 39: Istruzioni Di Installazione

    "+" a "-" o "-" a "+") quando si effettuano i collegamenti. Ciò causerebbe una povera immagine sonora ed inferiori prestazioni sui bassi. ATTENZIONE: HARMAN International non si assume alcuna responsabilità per un'errata installazione di parti fisiche o per le lesioni...

  • Página 40: Montaggio Dei Diffusori

    MONTAGGIO DEI DIFFUSORI 4. Collegate il diffusore all'amplificatore come spiegato nella sezione Collegamento all'amplificatore, a pagina 4. Per nuove installazioni NOTA: Per il modello 6ICDT, è necessario collegare sia il cavo speaker Se si desidera pre-installare un telaio grezzo per i diffusori prima che destro che sinistro provenienti dall'amplificatore.

  • Página 41: Tweeter Con Angolo Regolabile

    Pittura della Griglia 7. Inserire il diffusore direttamente dentro il foro di montaggio. Serrare le viti di fissaggio del diffusore sulla facciata anteriore dell'altoparlante. I Le griglie dei diffusori da incasso JBL possono essere pitturate per morsetti degli altoparlanti ruoteranno automaticamente in posizione ed abbinarle a qualsiasi arredamento.

  • Página 42: Garanzia Limitata

    LIVELLI DI USCITA ECCESSIVI I vostri altoparlanti JBL sono dotati di trasduttori progettati appositamente e componenti del crossover di alta qualità con filtri di ordine elevato con tagli ripidi che riducono le possibilità di danni ai singoli driver dei diffusori e aiutano gli altoparlanti a mantenere le loro prestazioni anche in condizioni operative estreme.
  • Página 43 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Hoogwaardige Plafond inbouwluidsprekers Handleiding...

  • Página 44: De Luidspreker Uitpakken

    68 jaar betrokken bij alle aspecten van ® installatie en bediening van de JBL Studio 2 6IC, 8IC en 6ICDT muziek en film, zowel opname als reproductie, bij live uitvoeringen en plafond inbouwluidsprekers. Het is belangrijk om dit document te de opnamen waar je thuis, in de auto of op het werk naar luistert.
  • Página 45 LUIDSPREKERPLAATSING VOOR VERSPREID GELUID Plaatsing van 5,1-kanaals luidspreker • Verspreid geluid betekent geluidmatig geluid in een bepaalde • In een 5.1-kanaals systeem moeten de surround links en surround omgeving, dus plaats de luidsprekers zo gelijkmatig mogelijk voor rechts luidsprekers naast of maximaal 10 graden achter de primaire goede geluidsdekking van de ruimte.

  • Página 46: Installatie-Instructies

    (zwarte) aansluiting van de corresponderende luidspreker. De polariteit niet verwisselen (de + niet op de - en de - niet op de +) WAARSCHUWING: HARMAN International bij het maken van aansluitingen. Dit heeft een nadelige invloed op het aanvaardt geen verantwoordelijkheid voor geluidsbeeld en zal de basweergave verminderen.
  • Página 47 MONTAGE VAN DE LUIDSPREKERS 4. Sluit de luidsprekers aan op de versterker zoals beschreven in De versterker aansluiten op pagina 4. Bij nieuwbouw OPMERKING: Voor de 6ICDT moet je zowel de linker als rechter Als je bij nieuwbouw de luidsprekers wilt monteren voordat de gipsplaten luidsprekerkabel van de versterker aansluiten.
  • Página 48 7. Schuif de luidspreker recht in the montage-opening. De luidspreker De grille schilderen vastzetten met de klemschroeven aan de voorkant van het De grille van de JBL inbouwluidspreker kan worden geschilderd voor elk luidsprekerklankbord. De luidsprekerklemmen roteren automatisch in interieur. De satijnglans kan als grondlaag worden gebruikt als je de kleur positie en zetten de luidspreker vast.

  • Página 49: Beperkte Garantie

    OVERMATIGE UITVOERNIVEAUS JBL luidsprekers beschikken over speciaal ontworpen transducers en hoogwaardige netwerkcomponenten met hoge kwaliteit filters met sterke drempelfrequenties die mogelijke schade aan luidsprekers kunnen verminderen en de prestaties van de luidsprekers helpen te behouden, zelfs onder extreme gebruiksomstandigheden. Echter, alle luidsprekers hebben grenzen bij continu gebruik.
  • Página 50 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Premium arkitektonisk høyttaler for innfelling i tak Bruksanvisning...
  • Página 51 -ingeniørene vært involvert i alle aspekter av ® driftsinstruksjoner for JBL Studio 2 6IC, 8IC og 6ICDT høyttalere for musikk- og filmopptak og reproduksjon, fra liveopptredener til opptakene innfelling i tak. Det er viktig å lese dette dokumentet før du prøver å...
  • Página 52 HØYTTALERPLASSERING FOR DISTRIBUERT LYD 5.1-kanals høyttalerplassering • Siden distribuert lyd er generell lyd gjennom et område, plasser • I et 5.1-kanals system, skal venstre og høyre bakhøyttalere plasseres høyttalerne så likt som mulig for jevn lyddekning i hele området. direkte til sidene av, eller opptil 10 grader bak, hovedlytteområdet. •...
  • Página 53 Ikke reverser polariteten (dvs. ikke koble + til – eller – til +) når du kobler til. Dette vil føre til dårlig lydbilde og redusere ADVARSEL: Harman International påtar seg intet bassresponsen. ansvar for feil installasjon av maskinvare eller...
  • Página 54 MONTERING AV HØYTTALERE 4. Koble høyttaleren til forsterkeren som forklart i Koble til forsterker, på side 4. For nybygg MERK: For 6ICDT, må du koble til både venstre og høyre høyttalerkabel fra Hvis du ønsker å forhåndsinnstallere en innfellingsramme for høyttalerne forsterkeren.
  • Página 55 7. Sett høyttaleren rett inn i monteringsåpningen. Stram Male grillen høyttalerklemskruene på forsiden av høyttalerplaten. JBL arkitektonisk høyttalergitter kan males til å passe med enhver dekor. Høyttalerklemmene vil automatisk rotere på plass og begynner å Dersom du ønsker å endre fargen på grillen, vil dens sateng finish fungere klemme fast høyttaleren.

  • Página 56: Begrenset Garanti

    OVERDREVNE LYDEFFEKTNIVÅER JBL høyttalerne har spesialdesignede elementer med høy kvalitet og nettverkskomponenter med høy-ordens filtre med bratte delingskurver som reduserer potensialet for skade på enkelte høyttalerelementer og hjelper høyttalerne å opprettholde sin ytelse selv under ekstreme driftsforhold. Men alle høyttalere har begrensninger når det gjelder kontinuerlig avspilling.
  • Página 57 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Ensiluokkainen arkkitehtuurillinen sisäkattokaiutin Käyttöohjekirja...
  • Página 58 Tämä asiakirja pitää sisällään yleisiä turvallisuuden, asennuksen ja ulottuvuuksiin musiikin ja elokuvien tallennuksessa, aina live-esiintymisten käytön ohjeita JBL Studio 2 6IC, 8IC ja 6ICDT sisäkaton kaiuttimille. tallenteiden uudelleen tuotannosta niihin tallenteisiin asti joita toistat On tärkeää lukea tämä asiakirja ennen tuotteen käyttöä. Kiinnitä...
  • Página 59 KAIUTTIMEN SIJOITTAMINEN TASAISEN ÄÄNENJAON 5.1-kanavaisten kaiuttimien sijoittelu TOTEUTTAMISEKSI • 5.1-kanavaisessa järjestelmässä, vasen ja oikea surround-kaiutin tulisi sijoittaa suoraan pääkuuntelualueen sivuille, tai enintään 10 astetta • Koska ääni jakautuu koko alueelle, aseta kaiuttimet mahdollisimman kuuntelualueen taakse. yhdenmukaisesti tasaista ääntä varten. • Aseta vasen ja oikea kaiutin paikkoihin suunnilleen samalle Video-näyttö...
  • Página 60 (musta) päätteeseen vastaavassa kaiuttimessa. Älä käännä napoja (eli älä yhdistä "+" liitäntään "-" tai "-" liitäntään "+"). Tämä aiheuttaa huonon VAROITUS: HARMAN International ei vastaa erottelun ja typistyneen bassovasteen. laitteistojen vääränlaisista asennuksista tai mistään henkilökohtaisista vammoista tai...

  • Página 61: Kaiuttimien Sijoitus

    KAIUTTIMIEN SIJOITUS 4. Liitä kaiutin vahvistimeen tavalla joka on kuvattu kohdassa Vahvistinliitäntä, sivulla 4. Uusiin rakennelmiin HUOMIO: 6ICDT osalta, sinun tulee yhdistää sekä vasen että oikea Jos haluat esiasentaa esikehyksen kaiuttimille ennen kipsiseinän kaiutinjohto vahvistimesta. asennusta uuteen rakennelmaan, sinun tulee hankkia oikea kehyspakkaus kaiutinmallillesi valtuutetulta JBL-myyjältä.
  • Página 62 Säleikön maalaus 7. Aseta kaiutin suoraan paikalleen kiinnitysaukkoon. Kiristä kaiuttimen kiinnityslevyssä sijaitsevat kiristysruuvit. Kaiuttimen kiristimet kiertyvät JBL arkkitehtuurillisten kaiuttimien säleiköt voidaan maalata vastaamaan automaattisesti paikoilleen ja alkavat kiristämään kaiutinta. mitä tahansa sisustusta. Jos haluat muuttaa säleikön väriä, sen samettinen viimeistely toimii alusmaalina. Parhaiden tulosten aikaan •...

  • Página 63: Rajoitettu Takuu

    LIIALLISET LÄHTÖTASOT JBL-kaiuttimesi sisältävät räätälöidyt elementit ja korkealaatuiset piirikomponentit ylemmän asteen suodattimilla jyrkkine vaimennuksineen, vähentäen siten vahingon mahdollisuutta yksittäisille kaiutinelementeile ja auttaen näitä ylläpitämään suorituskykyään jopa kaikkein äärimmäisimmissä käyttöolosuhteissa. Joka tapauksessa, kaikilla kaiuttimilla on rajansa kun on kyse jatkuvasta toistosta. Laajentaaksesi näitä...
  • Página 64 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Встраиваемая потолочная акустическая система премиум класса серии Studio 2 Руководство пользователя...

  • Página 65: Комплект Поставки

    ® безопасности и инструкции по установки и эксплуатации записью и воспроизведением музыки и фильмов во всех потолочных акустических систем JBL Studio 2 6IC, 8IC возможных аспектах – от живых представлений до записей, и 6ICDT. Обязательно ознакомьтесь с этим документом которые вы проигрываете на ходу, дома, в машине или...
  • Página 66 ВЫБОР МЕСТА УСТАНОВКИ АКУСТИЧЕСКОЙ СИСТЕМЫ • Боковые колонки должны находиться как можно дальше от места, где обычно находится слушатель, но не менее чем ДЛЯ ДОСТИЖЕНИЯ РАСПРЕДЕЛЕННОГО ЗВУКА в 60 см (2 футах) от боковых и задних стен. • Распределенный звук – это звук, который равномерно распределяется...

  • Página 67: Инструкции По Установке

    усилителя или ресивера с положительной (красной клеммой на соответствующей колонке; отрицательную (–) клемму на задней поверхности усилителя или ресивера соедините ВНИМАНИЕ: Компания HARMAN с отрицательной (черной) клеммой на соответствующей International не несет ответственности за колонке. Не перепутайте полярность (т.е. не соединяйте + с...
  • Página 68 УСТАНОВКА АКУСТИЧЕСКОЙ СИСТЕМЫ 4. Подсоедините колонку к усилителю согласно инструкциям в разделе Подключение к усилителю на стр. 4. На этапе стройки ПРИМЕЧАНИЕ: В случае модели 6ICDT необходимо Если вы хотите перед установкой гипсокартона установить подсоединить левый и правый соединительный провода, в...
  • Página 69 7. Расположив колонку горизонтально, вставьте ее в Покраска гриля монтажное отверстие. Затяните винты зажимов колонки Гриль от акустических систем архитектурной серии JBL спереди экрана колонки. Зажимы колонки автоматически можно красить под любой дизайн интерьера. Если вы повернутся в нужное положение и начнут фиксировать хотите...

  • Página 70: Техобслуживание

    –: Уменьшение выхода высоких частот. Установите переключатель в это положение, если в помещении много объектов, отражающих энергию высокочастотного звука, таких как большие окна без занавесок, полы из керамической плитки без ковровых покрытий и голые стены большой площади. Также рекомендуется использовать это положение, если колонки...
  • Página 71 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Arkitektonisk inbyggnadshögtalare av premiumkvalitet Bruksanvisning...
  • Página 72 Det här dokumentet innehåller allmän säkerhets-, installations- och filminspelning och återgivning, från liveframträdanden till inspelningar driftanvisnigar för inbyggnadshögtalarna JBL Studio 2 6IC, 8IC och som du spelar när du är på väg någonstans, i hemmet, i bilen eller på 6ICDT. Det är viktigt att du läser igenom det här dokumentet innan kontoret.
  • Página 73 HÖGTALARPLACERING FÖR DISTRIBUERAT LJUD Placering av högtalare i 5.1-system • Eftersom distribuerat ljud sprids i ett stort område ska högtalarna • I ett 5.1-kanaligt system bör vänster och höger surroundhögtalare placeras så enhetligt så möjligt så att de täcker hela ytan med ett sitta direkt vid sidan av eller upp till 10 grader bakom jämnt ljud.
  • Página 74 - till +) när du skapar anslutningar. Detta orsakar en dålig ljudbild och svagare basåtergivning. VARNING: HARMAN International åtar sig inget ansvar för felaktig montering av hårdvara eller personskador eller produktskador som uppstått till följd av felaktig montering eller på grund av att en högtalare har fallit ner.

  • Página 75: Montera Högtalarna

    MONTERA HÖGTALARNA 4. Anslut högtalarna till förstärkaren enligt avsnittet Ansluta förstärkaren, på sida 4. För nybyggnation OBS! För 6ICDT måste du ansluta både vänster och höger högtalarkabel Om du vill förinstallera en monteringsram för högtalarna som sätts in från förstärkaren. i väggen före gipsskivorna monteras i en nybyggnation, måste du köpa rätt monteringsram för din högtalarmodell från din auktoriserade JBL-återförsäljare.
  • Página 76 7. För in högtalaren rakt in i monteringshålet. Dra åt klämmornas skruvar Måla gallret på högtalarens framsida. Högtalarklämmorna vrids automatiskt till rätt Gallret på JBL:s arkitektoniska högtalare kan målas för att passa läge och börjar spänna fast högtalaren. inredningen. Om du vill byta färg på gallret fungerar dess matta yta som grundfärg.

  • Página 77: Begränsad Garanti

    ÖVERDRIVA UTEFFEKTNIVÅER Dina högtalare från JBL har specialdesignade omvandlare och nätverkskomponenter av hög kvalitet, med högpassfilter med branta cutoffs som minskar risken för skador på enskilda högtalarelement och hjälper högtalarna att upprätthålla sin prestanda även under extrema driftförhållanden. Alla högtalare har emellertid gränser när det gäller kontinuerlig uppspelning.
  • Página 78 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Førsteklasses loftsintegrerbar arkitekthøjttaler Betjeningsvejledning...
  • Página 79 OM JBL LOFTSINTEGREREDE ® KONVENTIONER I DOKUMENTATIONEN HØJTTALERE Dette dokument indeholder generelle instruktioner vedr. overordnet I over 68 år har JBL 's ingeniører været involveret i hvert enkelt aspekt ® sikkerhed, installation og drift af de loftsintegrerbare højttalere JBL af optagelser og gengivelse af musik og film – fra live-koncerter til Studio 2 6IC, 8IC og 6ICDT.
  • Página 80 PLACERING AF HØJTTALER AF HENSYN TIL Placering af 5.1-kanalshøjttalere LYDFORDELING • I et 5.1-kanalssystem skal venstre og højre surroundhøjttaler placeres umiddelbart i siderne af eller op til 10 grader bag det primære • Eftersom fordelt lyd er overordnet lyd i et område, skal højttalerne lytteområde.
  • Página 81 Undgå at vende polariteter (dvs. slut ikke + til – eller – til +) , når du fagperson. opretter tilslutninger. I modsat fald vil der opstå forringet stereobillede og basgengivelse. ADVARSEL: HARMAN International påtager sig intet ansvar for upassende installation af hardware eller for nogen personkvæstelser eller produktskader, der opstår pga. ukorrekt installation eller en nedfaldende højttaler.
  • Página 82 MONTERING AF HØJTTALERNE 4. Slut højttaleren til forstærkeren som forklaret i Tilslutning til forstærkeren på side 4. Ved nykonstruktion BEMÆRK: For 6ICDT skal både venstre og højre højttalerkabel tilsluttes fra Hvis du vil præinstallere en grovramme til højttalerne, før gipsvæggen forstærkeren.
  • Página 83 Maling af gitteret 7. Sæt højttaleren lige ind i monteringsåbningen. Tilstram højttalerens klemmeskruer på forsiden af højttalerens baffel. Højttalerens klemmer Gitrene til JBL's arkitekthøjttalere kan males, så de passer ind i enhver går automatisk i position og fikserer højttaleren. indretning. Hvis du vil ændre gitterets farve, fungerer dets satinfinish som primer.

  • Página 84: Begrænset Garanti

    VOLDSOMME UDGANGSNIVEAUER Dine højttalere fra JBL leveres med specialdesignede transducere og højkvalitative netværkskomponenter med superfine filtre med skrå udskæringer, der reducerer risikoen for skader på enkelte højttaler- enheder og hjælper højttalerne med at bevare deres ydeevne under selv vanskelige driftsforhold. Alle højttalere har dog begrænsninger, når det drejer sig om kontinuerlig afspilning.
  • Página 85 STUDIO 2 6IC、 STUDIO 2 8IC、 STUDIO 2 6ICDT プレミアム･インシーリング･アーキテクチュアル･ ラウ ドスピーカー 取扱説明書...
  • Página 86 インシーリング･スピーカーについて ® 説明書の内容 のエンジニアたちは、 ライブ･パフォーマンスか 68年以上の間、 JBL ® この書類には、 JBL Studio(スタジオ) 2 6IC、 8IC、 6ICDTインシーリン ら、 あらゆる音楽と映画のレコーディングおよび再生シーンに関わっ グ･ラウドスピーカー用の全般的な安全、 設置および操作の指 てきました。 示が含まれます。 この製品を試用する前にこのマニュアルを読 むことが重要です。 特に注意すること ： インシーリング･ラウ ドスピーカーの特徴 • ラバーサラウンドのロングスロー･ウーファーが低歪みで高出力 警告:手順、 実行、 条項といったこ とに注意してく ださ を実現します。 い。 正しく実行しない、 または忠実に守らない場合 • 一体型ウェーブガイド搭載1インチ(25mm)CMMDライトツイーター は、...
  • Página 87 分散型サウンド用ラウ ドスピーカーの設置 5.1チャンネルスピーカーの設置 • 分散型サウンドはエリア全体への包括的サウンドなので、 エリア • 5.1チャンネルシステムでは、 サラウンドレフトとサラウンドライト 全体がサウンドの届く範囲でも、 できるだけ等間隔でラウドスピ のラウドスピーカーはメイン･リスニングエリアの真横、 または最 ーカーを設置してください。 大10° 後方に設置すべきです。 • 基本的なリスニング位置から大体同じ距離に左右のスピーカー を設置してください。 ビデオディスプレイ フロントレフト センター フロントライト • サウンドが大きくなりすぎる 「ホッ トスポッ ト」 を避けるため、 もっ と多数のラウドスピーカーを使って各スピーカーのボリュームを 下げるように設定してください。 2フィート (0.6m)以上 2チャンネル･ステレオ用ラウ ドスピーカーの設置 基本的なリスニングエリアから大体同じ距離(または、 できるだけ同じ 距離に近い)に左右のラウドスピーカーを設置してください。 各スピー カーから最も近いサイドウォールまでの距離もできるだけ同じ距離...
  • Página 88 アンプまたはレシーバーの背面の各チャンネルの陽電極(+)端子を、 この説明書の指示がはっきりと完全に理解、 および従うことができな 対応するスピーカーの陽電極(赤)端子に接続し、 アンプまたはレシ い場合、 またはこのラウドスピーカーを適切に設置する自信がない場 ーバーの背面の各チャンネルの負電極(–)端子を、 対応するスピーカ 合は、 販売店または資格のある設置業者にご連絡ください。 ーの負電極(黒)端子に接続してください。 接続時に、 極性を逆に (すな わち、 「 +」 を 「-」 にまたは 「-」 を 「+」 に接続しない)しないでください。 そ れは、 貧弱なイメージングと低音域レスポンスの低下の原因になり 警告:HARMAN International(ハーマン･インター ます。 ナショナル)は不適切な金具の設置、 または不適切 な設置か落下したラウドスピーカーから生じる人体 への損傷または製品のダメージに責任を負わない ものと します。 負電極端子 陽電極端子 (黒) (赤)
  • Página 89 スピーカーの取り付け 4. 4ページの 「アンプへの接続」 で説明されているように、 スピーカー をアンプに接続してください。 新しい構成のために 注意 ： 6ICDTの場合、 アンプからレフトとライトスピーカー両方のワイ 新しい構成でドライ･ウォールが設置される前に、 スピーカー用のラ ヤーを接続する必要があります。 フ･イン･フレームをあらかじめ設置したい場合は、 JBL公認販売店か らお持ちのラウドスピーカー･モデルの正規のラフ･イン･フレーム･ キットを購入する必要があります。 取り付けの詳細な説明書がラフ･ イン･キッ トと同梱されています。 ドライ･ウォールに設置後、 設置説明 書の、 以下にある 「既存の構成のために」 に従ってください。 既存の構成のために 注意:この説明書がカバーする全モデルの設置手順は同一です。 1. ドライ･ウォール、 合板、 または他の天井素材が1/2インチ∼2インチ (13mm∼51mm)の厚さで、 設置するスピーカーの重量に耐えられるこ とをお確かめください。 同梱された設置型版の端と梁、 または壁の後ろにある他の障害物と の間に最低1インチ(25.4mm)空いていて、 スピーカーのロッキング機構 が完全にはめ込める余地があることをご確認ください。...
  • Página 90 7. 取り付け穴にスピーカーをまっすぐはめ込んでください。 スピーカ グリルの塗装 ーバッフルがある面のスピーカー留め金のねじを締めてください。 JBLアーキテクチュアル･ラウドスピーカー･グリルはに塗装できます。 スピーカーの留め金が自動的に所定の位置まで回転し、 スピーカ グリルの色を変えたい場合は、 サテン仕上げが下塗りとして機能し ーのクランピングを始めます。 ます。 • ねじの抵抗が感じられれば、 スピーカーの固定は成功しています。 1. 塗装の前に、 グリル側の背面からスクリム布をそっと取り除いてく ださい。 重要:常にロ-トルク設定をお使いく ださい。 決して留め金 2. 高品質ペイントスプレーを使用してください。 グリルの打ち抜き穴 のねじを締めすぎないこ と が塗装されていないままであることをお確かめください。 塗装でふ さいでしまうと、 スピーカーのサウンド･クオリティーが低下します。 取り付け穴内部の 打ち抜き穴がふさがっている場合は、 圧縮空気を使用して穴から塗 XL-2スピーカー留め金 装を吹き飛ばしてください。 注意:塗装が乾いた後、 塗装でふさがっているグリルの打ち抜き穴が 見つかった場合は、 ピンや縫い針を慎重に使って塗装を取り除いてく ださい。...
  • Página 91 過度な出力レベル JBLラウドスピーカーは、 個々のスピーカー･ドライバーへの損傷の可 能性を減らして、 過酷な作動条件の下でもラウドスピーカーがパフォ ーマンスを維持できるようにする、 高次フィルターを特色とした、 カス タムデザインのトランスデューサーと高品質ネッ トワーク･コンポーネ ントを特長としています。 しかし、 連続再生に関して言えば、 全てのラ ウドスピーカーには限界があります。 この限界を拡大させるために、 歪んだり張り詰めたサウンドになるボリューム･レベルでの再生は避 けてください。 サービスの利用 サービスを利用するには、 JBL公認販売店にご連絡ください。 その他 の情報については、 7ページの 限定保証書 をご参照ください。 寸法 全体寸法 取り付け穴直径 埋め込み寸法 (w/グリル) 直径10-23/32インチ(272mm)x Studio 2 8IC 9-5/8インチ(244mm) 5-3/16インチ(132mm) 深さ5-5/16インチ(135mm) 直径9-3/32インチ(231mm)x 4-23/32インチ Studio 2 6IC 8インチ(203mm) 深さ4-15/16インチ(125mm)
  • Página 92 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Architektoniczne głośniki sufitowe klasy Premium Instrukcja obsługi...

  • Página 93: Warunki Instalacji

    Przez ponad 68 lat inżynierowe JBL byli zaangażowani w każdy aspekt ® instalacji i działaniu głośników sufitowych JBL Studio 2 6IC, 8IC nagrywania oraz odtwarzania muzyki i filmu, od wykonań na żywo do i 6ICDT. Należy zapoznać się z tym dokumentem przed rozpoczęciem nagrań, które odtwarza się...
  • Página 94 ROZMIESZCZENIE GŁOŚNIKÓW W CELU Rozmieszczenie głośników 5.1 ROZPROWADZANIA DŹWIĘKU • W systemie 5.1 głośniki lewy i prawy kanałów surround powinny być umieszczone dokładnie po bokach, lub maksymalnie do 10 stopni za • Ponieważ rozprowadzany dźwięk to dźwięk ogólny na obszarze, głównym obszarem słuchania.

  • Página 95: Instrukcja Instalacji

    (to znaczy nie podłączać + do - lub - do +) podczas tworzenia połączeń. Łączenie w taki sposób powoduje słabe obrazowanie i ogranicza OSTRZEŻENIE: HARMAN International nie ponosi reakcję basu. odpowiedzialności za niewłaściwą instalację urządzeń, ani za żadne szkody na osobie lub produkcie wynikające z niewłaściwej instalacji...
  • Página 96 MONTAŻ GŁOŚNIKÓW 4. Podłączyć głośnik do wzmacniacza zgodnie z opisem Podłączenie do wzmacniacza na stronie 4. Przy nowych konstrukcjach UWAGA: Przy głośnikach 6ICDT należy podłączyć przewody zarówno Jeśli chce się wstępnie przygotować ramę głośników przed montażem w lewego i prawego głośnika do wzmacniacza. nowo budowanej ścianie należy zakupić...
  • Página 97 Malowanie maskownicy 7. Włożyć głośnik prosto do otworu montażowego. Zacieśnić śruby mocujące głośniki z przodu przegrody głośnika. Zaciski głośnika Maskownice głośników architektonicznych firmy JBL można pomalować automatycznie obrócą się na swoje pozycje i zacisną na głośniku. tak, żeby pasowały do wystroju. Jeśli chce się zmienić kolor maskownicy, jej satynowe wykończenie będzie służyło jako podkład.

  • Página 98: Ograniczona Gwarancja

    –: Zmniejsza wyjście wysokich tonów. Ustawić przełącznik na tę pozycję, jeśli pokój posiada wiele elementów, które odbijają energię dźwiękową wysokich tonów, takich jak duże, niezasłonięte okna, kafelki na podłogach oraz duże, niezagospodarowane przestrzenie ścian lub jeśli głośniki są używane bez kratek. NADMIERNY POZIOM SYGNAŁU Twoje głośniki JBL posiadają...
  • Página 99 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT 프리미엄 천장 설치 아키텍처 라우드스피커 사용 설명서...
  • Página 100 68년의 역사 동안 JBL 엔지니어는 실황 공연부터 가정, 자동차, ® 본 문서에는 JBL Studio 2 6IC, 8IC 및 6ICDT 천장 설치 사무실에서 듣거나 이동하면서 듣는 음악까지, 음악과 필름 녹화 및 재생 라우드스피커에 대한 일반 안전, 설치 및 작동 지침이 포함되어...
  • Página 101 5.1 채널 스피커 배치 분산형 사운드의 라우드스피커 배치 •  분 산형 사운드는 영역 전체의 일반적인 사운드이므로 영역 전체에서 •  5 .1 채널 시스템에서는 서라운드 좌측과 서라운드 우측 균등한 사운드를 보장하기 위해 가능한 일정하게 라우드스피커를 라우드스피커를 주 청취 위치 양옆에 바로 설치하거나 최대 10도 배치합니다.
  • Página 102 또는 자격을 갖춘 설치업체에 문의하십시오. 연결합니다. 연결 시 극성을 바꾸어 연결하지 마십시오(예: "+"를 "-"에, "-"를 "+"에 연결하지 말 것). 극성을 바꾸어 연결할 경우 음상이 줄어들고 경고: HARMAN International은 라우드스피커를 저음 응답이 약해집니다. 잘못 설치하거나 떨어뜨려 발생하는 개인 상해나 제품 손상 또는 부적절한 하드웨어 설치에 대해서 어떠한...
  • Página 103 4.  4 페이지의 앰프에 연결 에 설명된 대로 스피커를 앰프에 연결합니다. 스피커 설치 새 구조의 경우 참고: 6ICDT의 경우 앰프에서 좌측과 우측 스피커 전선을 모두 연결해야 합니다. 새 구조에 석고판을 설치하기 전에 스피커에 사용할 간편 프레임을 사전 설치하려면 공인 JBL 대리점에서 라우드스피커 모델에 맞는 올바른 간편 프레임...
  • Página 104 7.  스 피커를 장착 입구에 똑바로 삽입합니다. 스피커 배플 전면에 있는 그릴 도장 스피커 클램프 나사를 조입니다. 스피커 클램프가 제 위치로 자동으로 JBL 아키텍처 라우드스피커 그릴을 장식에 맞게 도장할 수 있습니다. 회전되고 스피커가 클램프로 고정됩니다. 그릴의 색상을 변경하려는 경우 광택 마감이 프라이머 코팅 기능을 합니다.
  • Página 105 JBL 라우드스피커에는 개별 스피커 드라이버의 손상 가능성을 줄이고 극한의 작동 조건에서 라우드스피커의 성능을 일정하게 유지할 수 있는 고가의 차단 장치와 함께 고차 필터가 장착된 고품질 네트워크 컴포넌트와 맞춤형 변환기가 포함되어 있습니다. 그러나 모든 라우드스피커에 연속 재생에 관한 제한이 적용됩니다. 이러한 제한을 확장하려면 사운드가 왜곡되거나...
  • Página 106 STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT 顶级天花板嵌入式建筑扬声器 指引手册...
  • Página 107 关于 JBL ® 天花板嵌入式扬声器 文档约定 68 年来，JBL 工程师一直参与到音乐和电影录制和重现的 ® 本文档介绍了有关 JBL Studio 2 6IC、8IC 和 6ICDT 天花板嵌 各个制作环节中，包括现场表演以及在路上、家里、车辆 入式扬声器的一般安全、安装和操作说明。使用产品之 中或办公室播放您录制的音频等等。我们自信这款 JBL 系统 前，请务必阅读本文档，尤其要阅读： 能将每一个音符化为最顶级的听觉享受，让您沉醉其中。 我们坚信当您需要购置更多音频设备时，JBL 产品必将是您 警告：提醒用户要正确地执行或遵守相关程 的首选。 序、实践方法、条件等，否则可能造成人员 天花板嵌入式扬声器亮点 伤亡。 • 带橡胶环的长冲程低音扬声器确保高输出和低失真。 警示：提醒用户正确执行或遵守相关程序、实践、条件 • 带集成波导的 1" (25 mm) CMMD Lite 高音扬声器确保优化的...
  • Página 108 5.1 声道扬声器布置 适于分布式声音的扬声器布置 • 由于分布式声音为遍及某一区域的一般声音，因此应尽 • 在 5.1 声道系统中，左环绕声和右环绕声扬声器应直接 可能均匀地布置各个扬声器，使该区域的各个位置声音 放置在主要收听区域的两侧，或放在其后方，最多呈 10 度角。 覆盖达到均衡。 • 将左右两侧的扬声器摆放在距主要收听区域距离尽量相 视频显示器 等的位置。 左前 中置 右前 • 为避免产生音量过大的“热点”区域，应计划使用更多 的扬声器，并将各个扬声器的音量调低。 超过 2' (0.6 m) 双声道立体声扬声器布置 将左右两侧的扬声器摆放在距主要收听区域距离相等（或尽 量相等）的位置。各扬声器距其最近的侧面墙的距离也应尽 量与该等距离接近。 超过 约 10 ° 2' (0.6 m) 左环绕声 右环绕声...
  • Página 109 扬声器上的正极（/红色）端子；将功放或接收器背面各个 声道的负极 (–) 端子连接到相应的扬声器上的负极（/黑色） 警告：对于硬件的不当安装或因不当安装或 端子。连接时，请勿错接极性（即：将 + 连接至 –，或者将 扬 声 器 掉 落 导 致 的 人 身 伤 害 或 产 品 损 坏 ， – 连接至 +）。否则，会导致声场成像质量下降和低音响应 减弱。 HARMAN International 概不承担任何责任。 负极端子（黑色） 正极端子（红色） 按压接线柱，打开小孔，将线缆的裸露端插入孔中；然后释 放接线柱，以固定好线缆。 警示：为避免发生短路而对您的设备造成损坏，请确保正极 和负极绞线互不接触，且不接触扬声器框架等金属部件。...
  • Página 110 4. 按照第 4 页中“ 连接至功放 ”部分的说明将扬声器连接至 安装扬声器 功放。 新建成的房间 注意：对于 6ICDT，您必须将左和右扬声器线缆连接至功放。 如果您希望在新建成的房间中安装干式墙之前预安装扬声器 的简易框架，您将需要从您的授权 JBL 经销商处购买正确的 简易框架套件。详细指引随附于该简易框架套件。在安装好 干式墙之后，请按照以下的“ 已装修完成的房间 ”中的安装 说明进行操作。 已装修完成的房间 注意：本手册涵盖的安装程序适于所有型号。 1. 确保干式墙、胶合板或其他天花板材料的厚度为 1/2 英寸 至 2 英寸（13 毫米至 51 毫米），且可以承受安装的扬声 器的重量。 确保提供的安装模板的边缘与墙背后的椽或其他障碍物之间 的距离至少达到 1 英寸（25.4 毫米），以便为扬声器的锁定 装置全面发挥作用提供空间。进行障碍检查，确保吊顶空间 中不存在会对扬声器产生干扰作用的任何螺栓、导管段、管 道、加热导管或回风。...
  • Página 111 7. 将扬声器插入安装开口。拧紧扬声器挡板前端的扬声器夹 网罩喷漆 螺钉。此时扬声器夹将自动旋转到位并夹紧扬声器。 您可以对 JBL 建筑扬声器网罩进行喷漆，以配合任何室内布 置风格。如果您希望更换网罩的颜色，可以将网罩的缎面当 • 感到螺钉有阻力时，表明已成功夹紧扬声器。 做是底漆。为达到最佳效果，请按照以下程序操作： 重要信息：始终使用低扭矩设置。切勿拧得过紧。 1. 在喷漆之前轻轻去除网罩背面的粗支纱稀平布。 2. 请使用高品质的喷漆颜料，喷涂时请喷上一层薄薄的颜 安装开孔内部的 XL-2 扬声器夹子 料。请确保网罩穿孔没有被颜料堵塞。穿孔被颜料堵塞， 会使扬声器的音质受损。如果任何穿孔被堵塞，请使用压 缩空气将颜料从穿孔中吹出。 注意：如果您在颜料已干后发现有穿孔被颜料堵塞，请小心 地使用圆柱销或缝合针清除颜料。 3. 我们随附了粗支纱稀平布以供更换。在颜料干了之后， 在有穿孔的网罩内部涂一层薄薄的喷胶，并装上新的粗支 纱稀平布。重要信息：切勿将胶水喷射在布上。 将扬声器插入安装开孔 调整 可调整角度的高音扬声器 JBL Studio 2 天花板嵌入式扬声器允许您调节高音扬声器的角 度。如需更换角度，请按压高音扬声器的外环，如以下插图 中所示。小心不要触碰高音扬声器振膜或悬挂架。 拧紧夹紧螺钉 8. 连 接 随 附 网 罩 。 扬 声 器 框 架 中 的 强 大 磁 铁 将 牢 牢 固 定 网罩。...
  • Página 112 过量输出电平 您的 JBL 扬声器具有定制设计的换能器和高品质的网络组 件，支持配有锐截止的高阶滤波器，可有效降低对个别扬 声器的潜在破坏，有助于扬声器在极端操作条件下维持一 贯的高水准。然而，所有扬声器在连续播放时都有其极 限。要突破这些局限，请勿在播放时使用会使声音失真或 不自然的音量。 获取服务 如需获取服务，请联系授权 JBL 经销商。请参见第 7 页的 有 限质 保以了解更多信息。 尺寸 安装开口直径 安装厚度 总体尺寸（宽/网罩） Studio 2 8IC 9-5/8" (244 mm) 5-3/16" (132 mm) 直径 10-23/32" (272 mm) x 厚 5-5/16" (135 mm) Studio 2 6IC 8"...
  • Página 113 STUDIO 2 6IC、STUDIO 2 8IC、STUDIO 2 6ICDT 優質天花內建築系列喇叭 使用手冊...
  • Página 114 關於 JBL ® 天花內喇叭 文件約定 超過 68 年來，JBL 公司一直都涉入到了音樂、電影錄製和 ® 本文包含 JBL Studio 2 6IC、8IC 和 6ICDT 天花內喇叭的一般 重現的各個製作環節中，包括現場表演以及家裡、車輛或 安全、安裝和操作說明。使用產品之前，請務必閱讀本 在路上中播放您錄製的音訊，等等。我們相信，您所選擇的 文件， 特別注意： JBL 系統能為您提供所期望的每一個娛樂細節，並且當您考 慮購買其他音訊設備時，您一定會再次選擇 JBL 產品。 警告：針對程序、做法、條件或諸如此類之 注意事項，若不正確執行或遵從，可導致人 天花內喇叭亮點 身傷害或死亡。 • 帶橡膠環的長衝程低音喇叭提供高輸出、低失真。 • 1 英吋（25 公釐）CMMD Lite 高音喇叭採用集成波導技術，...
  • Página 115 取得分布式聲音的喇叭放置 5.1 聲道喇叭放置 • 由於分布式聲音在區域內採用常規音效，因此需要將喇 • 在 5.1 聲道系統中，左環繞聲喇叭和右環繞聲喇叭應直接 叭均勻放置，以在區域內傳遞均勻的聲音覆蓋。 位於主要聆聽區域的兩側或者主要聆聽區域後面呈最多 10 度角的位置。 • 將左右喇叭放置在與主要聆聽位置保持大致相同距離的 位置。 視訊顯示器 • 為了避免出現聲音太大的「熱點」，請計劃使用更多喇 左前方 右前方 中央 叭，讓每組喇叭以較低音量播放。 取得雙聲道立體聲的喇叭放置 超過 2 英呎 （0.6 米） 將左右喇叭放置在與主要聆聽區域保持相同距離的位置（或 者儘量接近相同距離）。從每個喇叭到其最近側牆的距離還 應儘量接近相同的距離。 超過 2 英呎 大約 10° （0.6 米） 等距 左環繞聲...
  • Página 116 • 若線長長於 100 英呎（30 米），請使用至少 10 AWG 的喇 叭線。 附註：所有喇叭線必須遵循用於天花內應用的所有本地建築 和安全法規。 完成連接 JBL 建築系列喇叭安裝極其簡便。但是，若您不能清楚完整 將放大器或接收器背面每個聲道的正極 (+) 端子連接到對應 地理解並遵循本手冊中的說明，或者不確定能否正確安裝這 喇叭上的正極（紅色）端子；將放大器或接收器背面每個聲 些喇叭，請聯絡經銷商或合格的安裝人員。 道的負極 (–) 端子連接到對應喇叭上的負極（黑色）端子。 連接時，請勿顛倒極性（即，將 + 連接到 –、或將 – 連接到 警告：HARMAN International 對硬體的不當安 +）。這樣做會導致成像效果不佳以及減弱的低音回應。 裝或因不當安裝或喇叭跌落導致的任何人身 傷害或產品損壞概不負責。 負極端子（黑色） 正極端子（紅色） 按下接線柱以打開孔；將電線的裸露端插入孔裡，釋放接線 柱以固定電線。 注意：為了避免發生可能損壞設備的短路，請確保正極和負 極線股不彼此接觸並且不接觸喇叭框架等金屬部件。 JBL Studio 2 天花內建築系列喇叭 使用手冊...
  • Página 117 安裝喇叭 4. 依第 4 頁上連接到放大器中所述，將喇叭 連接到放大器 。 附註：對於 6ICDT，您必須從放大器連接左右喇叭線。 對於新建築 若您希望在新建築中安裝石膏板前為喇叭預安裝支撐框架， 需要向授權的 JBL 經銷商購買適於您的喇叭型號的適當支撐 框架套件。支撐套件隨附詳細的安裝說明。在安裝石膏板 後，請遵循以下對於 現有建築 中的安裝說明。 對於現有建築 附註：對於本手冊涵蓋的全部型號，安裝程序都相同。 1. 確保石膏板、膠合板或其他天花材料厚度為 1/2 英吋 – 2 英吋（13 公釐 – 51 公釐）並能支撐所安裝喇叭的重量。 確保在隨附安裝模板邊緣和任何椽條或牆後其他阻礙物之間 至少保留 1 英吋（25.4 公釐），以便喇叭的鎖定機構有完全 結合的空間。執行阻礙物檢查，以確保吊頂空間內不存在會 干擾喇叭的壁骨、不同長度的管道、線管、取暖管道或回 風口。 5. 根據本地的安全法規，將喇叭的抗震扣片安裝到支撐線。 1 英吋...
  • Página 118 7. 將喇叭直接插入安裝口。擰緊喇叭擋板前面的喇叭夾緊螺 格柵噴塗 釘。喇叭夾將自動轉動到位並開始夾緊喇叭。 JBL 建築系列喇叭格柵可以噴塗得與任何裝飾搭配。若您希 望改變格柵的顏色，則其鍛面處理將起底漆的作用。為達到 • 當您注意到螺釘的阻力時，喇叭已成功夾緊。 最佳的效果，請遵循以下程序： 重要事項：務必使用低扭矩設定。切勿將夾緊螺釘擰 1. 噴塗前輕輕地從格柵後側取下粗支紗稀平布。 得過緊 2. 使用高品質噴漆並塗上一層薄薄的顏色。確保格柵穿孔不 會沾上油漆。格柵穿孔沾上油漆會降低喇叭的音質。若任 何穿孔被堵塞，請使用壓縮气体吹除穿孔上的油漆。 安裝口內的 XL-2 喇叭夾 附註：若您在油漆已晾乾後發現穿孔被油漆堵塞，請小心使 用直針或縫紉針除去油漆。 3. 我 們 已 隨 附 了 替 換 用 粗 支 紗 稀 平 布 。 在 油 漆 晾 乾 後 ， 請在穿孔格柵內側塗抹少許噴膠，然後貼上新的粗支紗稀...
  • Página 119 過高的輸出電平 JBL 喇叭採用自訂設計的轉換器和高品質網路元件，網路元 件則具備帶陡峭截止特性的高階濾波器，可降低損壞個別喇 叭驅動器的可能性並協助喇叭即使在極端操作條件下也能保 持出色效能。但是，在涉及持續播放時，所有喇叭都有極 限。為延伸這些極限，需避免依可導致失真或不自然聲音的 音量進行播放。 獲取服務 為了獲取服務，請聯絡授權的 JBL 經銷商。更多資訊，請參 閱第 7 頁上的 有限保固 。 尺寸 安裝口直徑 安裝深度 總尺寸（w/格柵） Studio 2 8IC 9-5/8 英吋 5-3/16 英吋 10-23/32 英吋（272 公釐） 直徑 x 5-5/16 英吋 （244 公釐） （132 公釐） （135 公釐）深 Studio 2 6IC 8 英吋（203 公釐）...

  • Página 120: Pengeras Suara Arsitektur Langit-Langit Premium Panduan Instruksi

    STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Pengeras Suara Arsitektur Langit-langit Premium Panduan Instruksi...
  • Página 121 Dokumen ini berisi instruksi keselamatan umum, pemasangan setiap aspek musik, perekaman film, dan reproduksi pertunjukan dan pengoperasian pengeras suara langit-langit JBL Studio 2 6IC, langsung hingga rekaman yang Anda putar di rumah, mobil, atau saat 8IC, dan 6ICDT. Penting untuk membaca dokumen ini sebelum dalam perjalanan.

  • Página 122: Penempatan Pengeras Suara Untuk Suara Yang Menyebar

    PENEMPATAN PENGERAS SUARA UNTUK SUARA Penempatan Speaker Saluran-5.1 YANG MENYEBAR • Dalam sistem saluran-5.1, pengeras suara keliling kanan dan kiri harus ditempatkan langsung ke sisi, atau hingga 10 derajat ke • Karena suara yang menyebar merupakan suara yang umum belakang area mendengar utama. terdengar di seluruh area, tempatkan pengeras suara seseimbang mungkin agar suara dapat melingkupi seluruh area.
  • Página 123 Anda atau pemasang yang kompeten. ke –, atau – ke +) saat menyambung. Jika dilakukan akan mengakibatkan pencitraan yang buruk dan respons bas yang melemah. PERINGATAN: HARMAN International tidak bertanggung jawab untuk pemasangan perangkat keras yang tidak benar atau cedera...
  • Página 124 MENEMPATKAN SPEAKER 4. Hubungkan speaker ke penguat seperti yang dijelaskan dalam Menghubungkan ke Penguat, pada halaman 4. Untuk Konstruksi Baru CATATAN: Untuk 6ICDT, Anda harus menghubungkan kedua speaker Jika Anda ingin memasang kerangka kasar speaker sebelum drywall kanan dan kiri dari penguat. dipasang dalam konstruksi baru, Anda perlu membeli kit kerangka kasar yang tepat untuk model pengeras suara Anda dari penyalur JBL resmi.
  • Página 125 Mengecat kisi 7. Masukkan speaker langsung ke dalam bukaan dudukan. Kencangkan sekrup penjepit speaker pada bagian depan sekat speaker. Penjepit Kisi pengeras suara arsitektur JBL dapat dicat agar sesuai dengan dekorasi speaker akan secara otomatis berputar ke dalam posisinya dan mulai apa pun.
  • Página 126 TINGKAT OUTPUT YANG BERLEBIHAN Pengeras suara JBL Anda menampilkan transduser dengan desain kustom dan komponen jaringan berkualitas tinggi yang dilengkapi filter berurutan tinggi dengan arus curam yang mengurangi kerusakan potensial pada driver speaker individual dan membantu pengeras suara menjaga performa bahkan di bawah kondisi operasi yang ekstrim. Namun, semua pengeras suara memiliki batasan dalam hal pemutaran kembali yang terus-menerus.
  • Página 127 8500 Balboa Blvd., Northridge, CA 91329 © 2015 HARMAN International Industries, Incorporated. All rights reserved. JBL is a trademark of HARMAN International Industries, Incorporated, registered in the United States and/or other countries. Features, specifications and appearance are subject to change without notice.

Este manual también es adecuado para:

Jbl studio 2 8icJbl studio 2 6icdt

Tabla de contenido
