PR electronics 6335 Manual Del Usuario página 21

LERBAKKEN 10, 8410 RØNDE DENMARK.

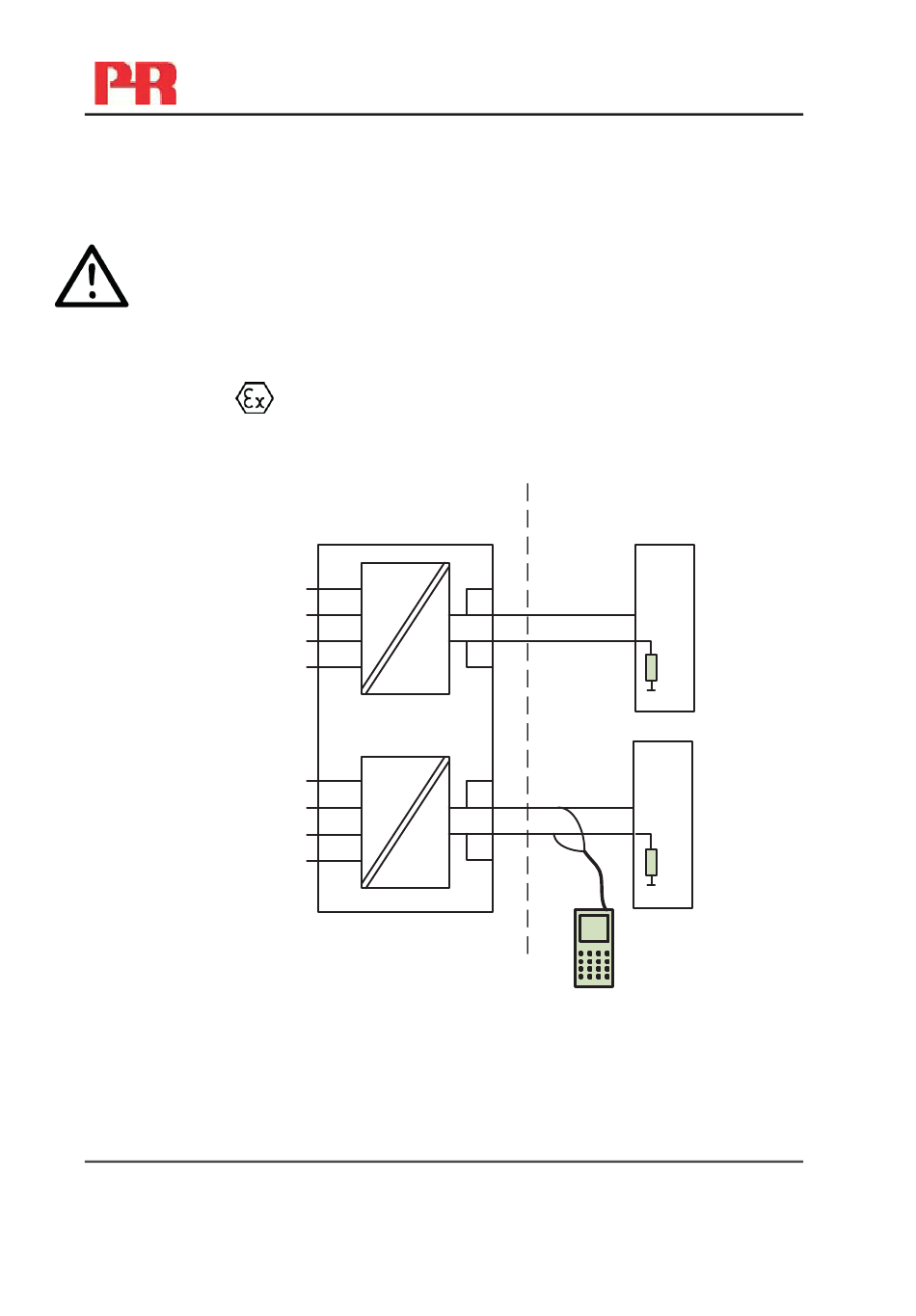

Esquema de instalación ATEX
Para una instalación segura del 6335D, 6336D o 6337D deberán seguirse las siguientes normas. El
módulo deberá ser instalado solamente por personal cualificado, personal que esté familiarizado
con las normas, directivas y estándares, nacionales e internacionales, que se aplican en estas
zonas.
Los dos primeros dígitos del número de serie muestran el año de fabricación.
Certificado ATEX
Marcado
Estándares
Area peligrosa
Zona 0, 1, 2, 20, 21, 22
T5: -40 ≤ Ta ≤ 60ºC
T6: -40 ≤ Ta ≤ 40ºC
Terminal:
41,42,43,44
Uo: 9,6 VCC
Io: 28 mA
Po: 67 mW
Lo: 35 mH
Co: 3,5 μF
Terminal:
51,52,53,54
Uo: 9.6 VCC
Io: 28 mA
Po: 67 mW
Lo: 35 mH
Co: 3,5 μF
Revision date:
2011-02-01
KEMA 09ATEX 0148
II 1 G Ex ia IIC T6..T5 Ga
II 1D Ex ia IIIC Da
EN60079-0:2009, EN60079-11:2007, EN60079-26:2007, EN61241-11:2006
44
43
42
41
CH1
54
53
52
51
6335D
CH2
6336D
6337D
Terminal:
11,12,13,14 y
21,22,23,24
Ui: 30 VCC
Ii: 120 mA
Pi: 0,84 W
Li: 10μH
Ci: 2,0nF
Version Revision
V3R0-ES01
6 33 5 V 1 10 - ES
WWW.PRELECTRONICS.COM
Area no peligrosa
14
13
+
12
-
11
250 < R < 1100 ohm
24
23 +
22
-
21
Ex HART
Communicator
6335QA01
R
Barrier
R
Barrier
Page:
1/2
