3.2 Porta-carretes

3.3 Plegador

3
4
1
2
–

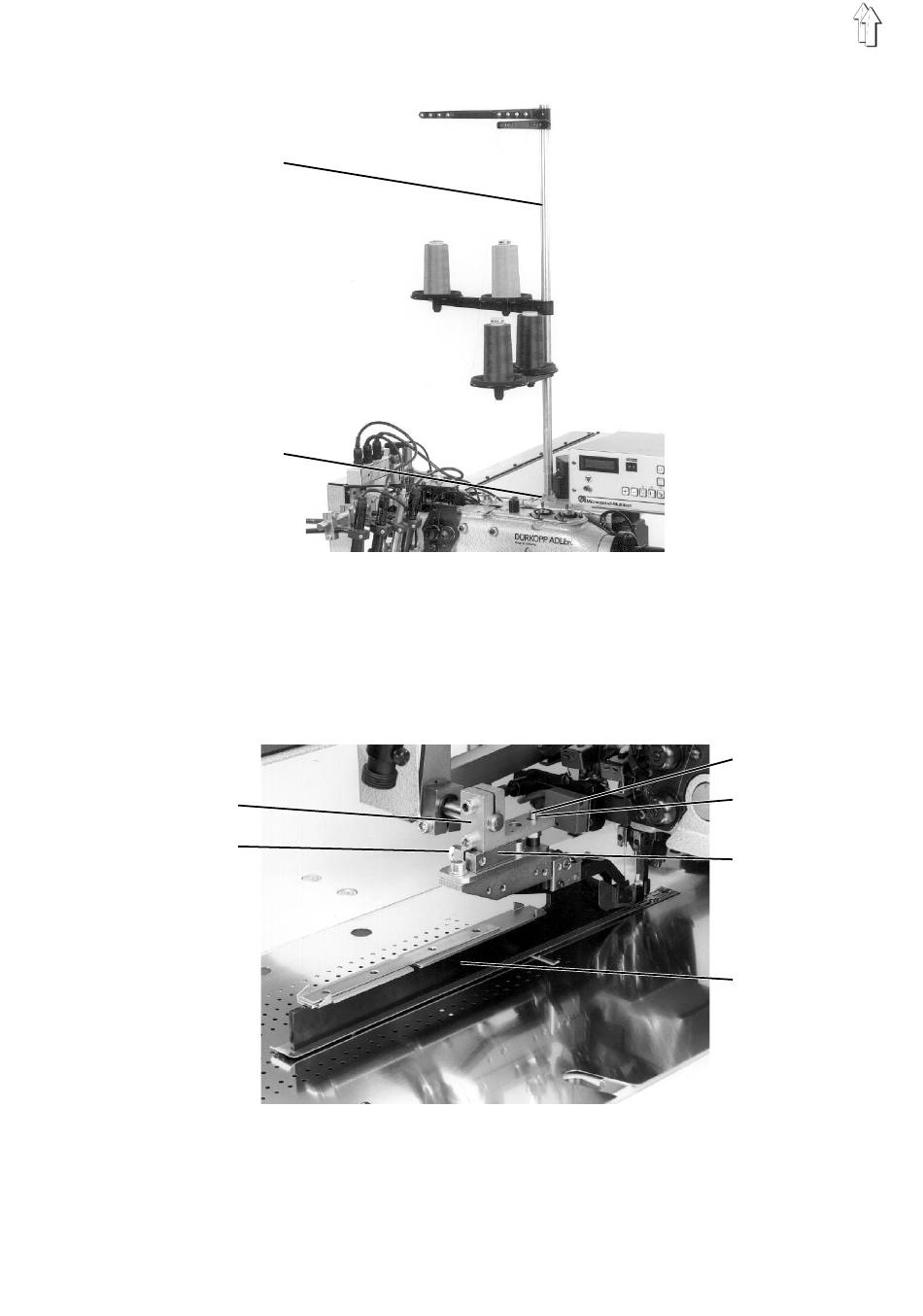

Insertar el porta-carretes 1 en el agujero 2 del cuerpo y fijarlo con
tuercas y arandelas.
–
Montar y alinear los platillos para el hilo y los brazos de devanado
tal como está representado en la ilustración.
–
Insertar el plegador 8 junto con el taco 7, hasta el tope, en el bulón
de alojamiento de la pieza de sujeción 3.
La espiga 5 tiene que entrar aquí dentro del agujero rasgado 6.
–
Apretar fuerte el tornillo de sujeción 4.
Se obtiene así el ajuste efectuado en fábrica.
5
6
7
8
7
