Resumen de contenidos para Genie Z-30/20N

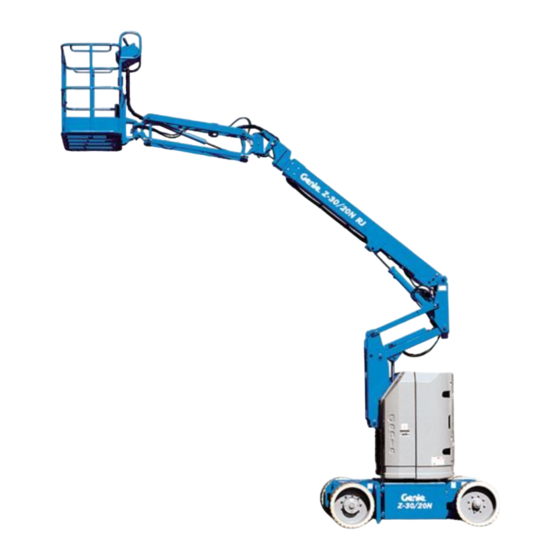

- Página 1 Manual del operario Rango de números de serie -30/20N ® a partir del Z30NF-22000 -30/20N RJ ® a partir del Z30ND-1400 con información de mantenimiento Traducción de las instrucciones originales Seventh Edition First Printing Part No. 1297934SPGT...
-
Página 2: Tabla De Contenido
Contents of EC Declaration of Conformity ....54 Copyright © 1995 Terex Corporation Séptima edición: Primera impresión, febrero de 2020 Genie y “Z” son marcas comerciales registradas de Terex South Dakota, Inc. en EE. UU. y en otros países. Cumple la directiva de la CE 2006/42/CE Consulte la Declaración de Conformidad de la CE... -
Página 3: Identificación Del Producto
Introducción Acerca de este manual Guía de uso previsto y familiarización Genie le agradece que haya elegido nuestra máquina Esta máquina está diseñada para elevar personas, para realizar su trabajo. Nuestra máxima prioridad es herramientas y materiales a lugares de trabajo la seguridad del usuario, y la mejor manera de elevados. - Página 4 Manual del operario Séptima edición • Primera impresión Introducción Símbolos visibles en los mandos de la plataforma Símbolos visibles en los mandos del suelo y y movimientos de la máquina correspondientes: movimientos de la máquina correspondientes: Conmutador de nivel de la Nivelar plataforma, plataforma subir/bajar plumín,...
-
Página 5: Boletín Sobre Distribución Y Cumplimiento De Normas
Contacto con el fabricante cumplimiento de normas Puede que ocasionalmente necesite ponerse en contacto con Genie. Cuando lo haga, tenga a mano el La seguridad de los usuarios de nuestros productos número de modelo y el número de serie de su tiene la máxima importancia para Genie. -
Página 6: Mantenimiento De Las Señales De Seguridad
Manual del operario Séptima edición • Primera impresión Introducción Mantenimiento de las señales de seguridad Sustituya cualquier señal de seguridad perdida o dañada. Tenga presente en todo momento la seguridad de los operarios. Para limpiar las señales de seguridad, utilice agua y un jabón suave. No utilice limpiadores a base de disolventes, ya que podrían Peligro dañar el material de las señales de seguridad. -
Página 7: Clasificación De Riesgos
Séptima edición • Primera impresión Manual del operario Introducción Clasificación de riesgos En las pegatinas de esta máquina se utilizan símbolos, códigos de colores y palabras clave con los siguientes significados: Símbolo de alerta de seguridad: Utilizado para alertar de posibles riesgos de lesiones. -
Página 8: Definiciones De Símbolos Y Pictogramas De Riesgos
Manual del operario Séptima edición • Primera impresión Definiciones de símbolos y pictogramas de riesgos Definiciones de símbolos y pictogramas de riesgos Riesgo de incendio Riesgo de explosión Riesgo de explosión No utilice éter ni otras No fumar. ayudas de arranque No encender fuego. - Página 9 Séptima edición • Primera impresión Manual del operario Definiciones de símbolos y pictogramas de riesgos Punto de enganche Punto de elevación Instrucciones de Instrucciones de Argollas para cables de enganche de la elevación y enganche seguridad plataforma Ácido corrosivo Flechas de dirección Riesgo de Riesgo de colisión Riesgo de colisión...
-
Página 10: Seguridad General
Manual del operario Séptima edición • Primera impresión Seguridad general Seguridad general 114252 114252 133067 82487 1263542 1286362 1263542 133067 Z®-30/20N • Z®-30/20N RJ N.º de pieza 1297934SPGT... - Página 11 Séptima edición • Primera impresión Manual del operario Seguridad general 114334 1299439 82481 82487 114252 1263542 **114249 *219954 133067 *1299792 219958 114248 219956 1299436 82487 114252 82487 Estas pegatinas son específicas de cada modelo, opción o configuración. ** Estas pegatinas están colocadas a ambos lados del chasis. N.º...
-
Página 12: Seguridad Personal
Manual del operario Séptima edición • Primera impresión Seguridad personal Seguridad personal Protección personal contra caídas Es necesario el uso de un equipo de protección contra caídas (PFPE) cuando se esté trabajando con la máquina. Los ocupantes deberán llevar un cinturón o arnés de seguridad que cumpla la normativa vigente. -
Página 13: Riesgos De Electrocución
Séptima edición • Primera impresión Manual del operario Seguridad en el lugar de trabajo Seguridad en el lugar de trabajo Riesgos de volcado Riesgos de electrocución Entre ocupantes, equipo y material no debe Esta máquina no está aislada eléctricamente y no superarse en ningún momento la capacidad máxima protege en modo alguno si se aproxima o entra en de la plataforma. - Página 14 Manual del operario Séptima edición • Primera impresión Seguridad en el lugar de trabajo Si la alarma de inclinación suena al bajar la No utilice los mandos de la plataforma para liberarla plataforma: No extienda, gire o suba la pluma de la si está...
- Página 15 Séptima edición • Primera impresión Manual del operario Seguridad en el lugar de trabajo No conduzca la máquina en una pendiente que No coloque ni enganche supere los valores máximos admisibles de pendiente cargas fijas ni ascendente o descendente ni de inclinación lateral. sobresalientes a ninguna Los valores de pendiente se refieren exclusivamente parte de la máquina.
-
Página 16: Riesgos Del Manejo En Pendientes
En el diseño de la máquina se han tenido en cuenta los riesgos asociados a determinados usos del producto saliendo en altura. Para obtener más información, póngase en contacto con Genie (ver el apartado "Contacto con el fabricante"). Z®-30/20N • Z®-30/20N RJ... -
Página 17: Riesgos De Colisión
Séptima edición • Primera impresión Manual del operario Seguridad en el lugar de trabajo Riesgos de colisión Respete y utilice las flechas de dirección coloreadas de los mandos de la plataforma y del chasis motriz Durante la conducción o que indican las funciones de desplazamiento y utilización de la máquina, dirección. -
Página 18: Riesgo De Lesiones
Asegúrese de haber realizado todas las tareas de compartimentos deben permanecer cerrados y mantenimiento según las especificaciones de este asegurados durante el funcionamiento. manual y del manual de mantenimiento de Genie correspondiente. Riesgos de incendio y de explosión Compruebe que todas las pegatinas estén en su sitio y sean legibles. -
Página 19: Seguridad De Las Baterías
Séptima edición • Primera impresión Manual del operario Seguridad en el lugar de trabajo Seguridad de las baterías Peligro de dañar los componentes No cargue las baterías con un cargador de más de Riesgos de quemaduras 48 V. Las baterías contienen ácido. Siempre que manipule Ambos paquetes de baterías deben recargarse al las baterías, utilice ropa aislante y gafas protectoras. -
Página 20: Seguridad De La Alarma De Contacto
Manual del operario Séptima edición • Primera impresión Seguridad en el lugar de trabajo Seguridad de la alarma de contacto Bloqueo después de cada uso Lea atentamente, asegúrese de comprender y Elija un lugar de estacionamiento seguro con una respete todas las advertencias e instrucciones superficie firme y llana, sin obstáculos ni tráfico. -
Página 21: Leyenda
Séptima edición • Primera impresión Manual del operario Leyenda Leyenda Neumático no direccional Plumín Compartimento de baterías Mandos de la plataforma Neumático direccional 10 Plataforma Alimentación del cargador (entre las ruedas 11 Argollas para cables de seguridad direccionales) 12 Barandilla central deslizante Mandos del suelo 13 Cajetín para la documentación Brazo secundario... -
Página 22: Mandos
Manual del operario Séptima edición • Primera impresión Mandos Mandos Deberá utilizarse la estación de mandos del suelo para elevar la plataforma cuando la máquina se vaya a guardar o almacenar y durante las pruebas de funcionamiento. La estación de mandos del suelo se puede utilizar en caso de emergencia para rescatar a una persona incapacitada de la plataforma. - Página 23 Séptima edición • Primera impresión Manual del operario Mandos Panel de mandos de la plataforma Conmutador de activación de desplazamiento 11 Palanca de mando proporcional para la función de desplazamiento con pulsador oscilante para la Piloto de habilitación del desplazamiento función de dirección Interruptor de alimentación auxiliar 12 Piloto de sobrecarga de la plataforma (si existe)
-
Página 24: Inspecciones
Manual del operario Séptima edición • Primera impresión Inspecciones Inspecciones Principios básicos de la inspección previa al manejo de la máquina El operario es responsable de efectuar una inspección previa al manejo de la máquina, así como de llevar a cabo el mantenimiento rutinario. La inspección previa al manejo de la máquina es una inspección visual que el operario debe realizar antes No utilice la máquina a menos que:... -
Página 25: Inspección Previa Al Manejo De La Máquina
Séptima edición • Primera impresión Manual del operario Inspecciones Inspección previa al manejo de la Revise la máquina completa en busca de: máquina Grietas en soldaduras o componentes estructurales Asegúrese de que los manuales del operario, de Abolladuras o daños en la máquina seguridad y de responsabilidades estén completos y legibles, y de que se encuentren en... -
Página 26: Principios Básicos Sobre La Comprobación De Las Funciones
Manual del operario Séptima edición • Primera impresión Inspecciones Principios básicos sobre la comprobación de las funciones El objetivo de comprobar todas las funciones de la máquina es detectar cualquier defecto de funcionamiento antes de ponerla en servicio. El operario debe seguir las instrucciones paso a paso para probar todas las funciones de la máquina. -
Página 27: En Los Mandos Del Suelo
Séptima edición • Primera impresión Manual del operario Inspecciones En los mandos del suelo Comprobación del sensor de inclinación Elija un terreno firme, llano y libre de riesgos para Gire la llave de contacto realizar la comprobación. hasta la posición de los mandos de la plataforma.Tire Gire la llave de contacto hasta la posición de los del botón rojo de parada de... -
Página 28: En Los Mandos De La Plataforma
Manual del operario Séptima edición • Primera impresión Inspecciones En los mandos de la plataforma Comprobación de la función de selección de elevación/desplazamiento 14 Gire la llave de contacto hasta la posición de los 22 Pise el conmutador de pedal. mandos de la plataforma. - Página 29 Séptima edición • Primera impresión Manual del operario Inspecciones Comprobación de la conducción y el frenado Prueba del sistema de habilitación de desplazamiento 27 Pise el conmutador de pedal. 30 Pise el conmutador de pedal y baje la pluma a la 28 Desplace lentamente la palanca de mando de posición replegada.
- Página 30 Manual del operario Séptima edición • Primera impresión Inspecciones Comprobación de la limitación de velocidad de Comprobación del corte de inclinación de desplazamiento desplazamiento 34 Pise el conmutador de pedal. 44 Pise el conmutador de pedal. 35 Eleve el brazo primario aproximadamente 45 Con la pluma totalmente replegada, conduzca la 1 pie / 30 cm.
- Página 31 Séptima edición • Primera impresión Manual del operario Inspecciones 53 Con la pluma totalmente replegada, conduzca la 60 Baje el brazo primario hasta la posición máquina hacia una pendiente en la que el ángulo replegada o desplace la máquina en la dirección de inclinación longitudinal del chasis supere los opuesta.
- Página 32 Manual del operario Séptima edición • Primera impresión Inspecciones Prueba del tope para la protección de Comprobación de la alarma de contacto aeronaves (si existe) (si existe) Nota: Para realizar esta prueba pueden hacer falta 74 Sin activar el conmutador de pedal, presione dos personas.
- Página 33 Séptima edición • Primera impresión Manual del operario Inspecciones Comprobación de la alimentación auxiliar 78 Active todas las funciones de la máquina. 81 Tire del botón rojo de parada de emergencia para Resultado: Las funciones de la máquina no ponerlo en la posición de encendido. deberán activarse.
- Página 34 Manual del operario Séptima edición • Primera impresión Inspecciones No utilice la máquina a menos que: Estudie y aplique los principios de seguridad de funcionamiento de la máquina, detallados en este manual del operario. 1 Evite situaciones de peligro. 2 Inspeccione la máquina siempre que vaya a comenzar un trabajo.
-
Página 35: Principios Básicos De La Inspección Del Lugar De Trabajo
Séptima edición • Primera impresión Manual del operario Inspecciones Principios básicos de la inspección del Inspección del lugar de trabajo lugar de trabajo Tenga en cuenta las siguientes situaciones de riesgo y evítelas: Mediante la inspección del lugar de trabajo, el operario puede determinar si éste es adecuado para ... -
Página 36: Inspección De Las Pegatinas Que Contienen Símbolos
Manual del operario Séptima edición • Primera impresión Inspecciones Inspección de las pegatinas que N.º de pieza Descripción de la pegatina Cant. contienen símbolos 1272242 Etiqueta: Registro de la máquina/Transferencia Determine si las pegatinas de la máquina contienen a otro propietario texto o símbolos. - Página 37 Séptima edición • Primera impresión Manual del operario Inspecciones 114252 133067 1263542 *82366 38149 1294398 114334 *133286 *44980 72086 37053 *82487 52475 37056 72086 114252 52475 82481 1299439 82487 37056 *1278982 **114249 1263542 72086 **139586 *1278542 52475 37055 37054 82481 **1297941 72081 *48732...
-
Página 38: Instrucciones De Funcionamiento
Manual del operario Séptima edición • Primera impresión Instrucciones de funcionamiento Instrucciones de funcionamiento Principios básicos La sección Instrucciones de funcionamiento proporciona información sobre todos los aspectos del funcionamiento de la máquina. Es obligación del operario seguir todas las normas de seguridad e instrucciones recogidas en los manuales del operario, de seguridad y de responsabilidades. -
Página 39: Parada De Emergencia
Séptima edición • Primera impresión Manual del operario Instrucciones de funcionamiento Parada de emergencia Manejo desde el suelo Para detener todas las funciones, presione el botón Antes de utilizar la máquina, asegúrese de que rojo de parada de emergencia que se encuentra en los dos paquetes de baterías estén conectados. -
Página 40: Manejo Desde La Plataforma
Manual del operario Séptima edición • Primera impresión Instrucciones de funcionamiento Manejo desde la plataforma Para desplazarse Pise el conmutador de pedal. Antes de utilizar la máquina, asegúrese de que los dos paquetes de baterías estén conectados. Para aumentar la velocidad: Aleje lentamente la palanca de mando del centro. - Página 41 Séptima edición • Primera impresión Manual del operario Instrucciones de funcionamiento Conducción en una pendiente Para determinar el grado de la pendiente: Averigüe los valores admisibles de pendiente Mida la pendiente con un inclinómetro digital O lleve a ascendente o descendente y de inclinación lateral de cabo el siguiente procedimiento.
- Página 42 Manual del operario Séptima edición • Primera impresión Instrucciones de funcionamiento Habilitación del desplazamiento Piloto de máquina no nivelada Si la luz está encendida, quiere Si suena la alarma de inclinación decir que la pluma acaba de estando la plataforma elevada, sobrepasar una rueda no extreme las precauciones.
- Página 43 (de delante atrás) plataforma está sobrecargada y que todas las funciones están Z-30/20N 4,5° 2,5° bloqueadas. Z-30/20N RJ 4,5° 2,5° Si sonase la alarma de inclinación Retire peso de la plataforma estando iluminado el piloto de hasta que el piloto se apague.
- Página 44 Manual del operario Séptima edición • Primera impresión Instrucciones de funcionamiento Alarma de contacto (si existe) Después de cada uso La alarma de contacto está diseñada para alertar al Elija un lugar de estacionamiento seguro con una personal de tierra cuando un operario entra en superficie firme y llana, sin obstáculos ni tráfico.
-
Página 45: Instrucciones De Carga Y Llenado De La Batería En Seco
Instrucciones de carga y llenado de la Utilice solo baterías y cargadores autorizados por batería en seco Genie. Quite los tapones de ventilación de la batería y retire permanentemente el sello de plástico que Para cargar las baterías cubre las aberturas de ventilación de la batería. -
Página 46: Instrucciones De Transporte Y Elevación
Las elevadoras de Genie son muy pesadas con relación a su tamaño. Consulte el peso de la máquina en la etiqueta de serie. -
Página 47: Giro Libre De Las Ruedas Para El Uso Del Cabrestante
Aplique los frenos de las ruedas no direccionales girando los tapones de desconexión de los cubos de tracción. Se recomienda no remolcar la Genie Z-30/20N. Si tuviese que remolcar la máquina, no supere una velocidad de 2 mph / 3,2 km/h. - Página 48 Manual del operario Séptima edición • Primera impresión Instrucciones de transporte y elevación Fijación de la plataforma Asegúrese de que el plumín y la plataforma estén en posición replegada. Coloque un taco bajo el borde de la plataforma, por la parte de la entrada.
-
Página 49: Cumpla Las Siguientes Instrucciones
Séptima edición • Primera impresión Manual del operario Instrucciones de transporte y elevación Instrucciones de elevación Baje y repliegue completamente la pluma. Baje el plumín completamente. Retire todos los elementos sueltos de la máquina. Determine el centro de gravedad de la máquina con ayuda de la tabla y el dibujo de esta página. -
Página 50: Mantenimiento
Manual de mantenimiento de elevadores con pluma correspondientes. Cuando aparezcan uno o más de Genie. símbolos al comienzo de un procedimiento de mantenimiento, su significado será el explicado a continuación. -
Página 51: Comprobación De Las Baterías
Séptima edición • Primera impresión Manual del operario Mantenimiento Comprobación de las baterías Mantenimiento programado Los procedimientos de mantenimiento trimestrales, anuales y bienales deben encomendarse a una persona debidamente cualificada y formada para Para obtener un buen rendimiento de la máquina y realizar los trabajos de mantenimiento de esta manejarla de manera segura, es fundamental máquina según los pasos descritos en el manual de... -
Página 52: Especificaciones
Manual del operario Séptima edición • Primera impresión Especificaciones Especificaciones Z-30/20N sin plumín giratorio Altura libre sobre el suelo 3,5 pulg. 8,9 cm Altura máxima de funcionamiento 36 pies 11 m Peso (El peso de la máquina varía con las configuraciones Altura máxima de la plataforma... - Página 53 Séptima edición • Primera impresión Manual del operario Especificaciones Altura libre sobre el suelo 3,50 pulg. 8,9 cm Z-30/20N con plumín giratorio Peso Altura máxima de funcionamiento 35 pies 10,7 m (El peso de la máquina varía con las configuraciones 2 pulg.
-
Página 54: Diagrama De Radios De Acción, Z-30/20N Y Z-30/20N Rj
Manual del operario Séptima edición • Primera impresión Especificaciones Diagrama de radios de acción, Z-30/20N y Z-30/20N RJ +75° -67° Altura máx. Alcance máx. 30 pies 9,1 m 0 pies 25 pies 7,6 m 5 pies 1,5 m 20 pies... -
Página 55: Radio De Acción, Plumín Giratorio, Z-30/20N Rj
Séptima edición • Primera impresión Manual del operario Especificaciones Radio de acción, plumín giratorio, Z-30/20N RJ Rotación máx. Alcance máx. 5 pies 1,5 m 0 pies 0 pies 5 pies 1,5 m 5 pies 1,5 m 10 pies 15 pies 4,6 m N.º... -
Página 56: Contents Of Ec Declaration Of Conformity
Net Installed Power: <only for IC machines> Serial Number: <variable field> Guaranteed Sound Power Level: <only for IC machines> VIN: <where applicable> Manufacturer: <Manufacturer’s name> Authorized Representative: Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands Empowered signatory: Place of Issue: <variable field>...
