3. Jordkablet bliver sammen med ringkabelskoen tilsluttet til jordingsskruen ved siden af den
højre baglygte. Her er det nødvendigt af afmontere den højre baglygte.
Kabelbøsningen trækkes på ledningen. Ledningssættet skal trækkes indefra ud gennem den
tilstedeværende gennemføring og skal føres hen til holdepladen til stikdåsen. Kabelbøsningen
skal placeres i det udborede hul.
4. Fastgør stelledningerne på et passende tyngdepunkt på køretøjets bagende.

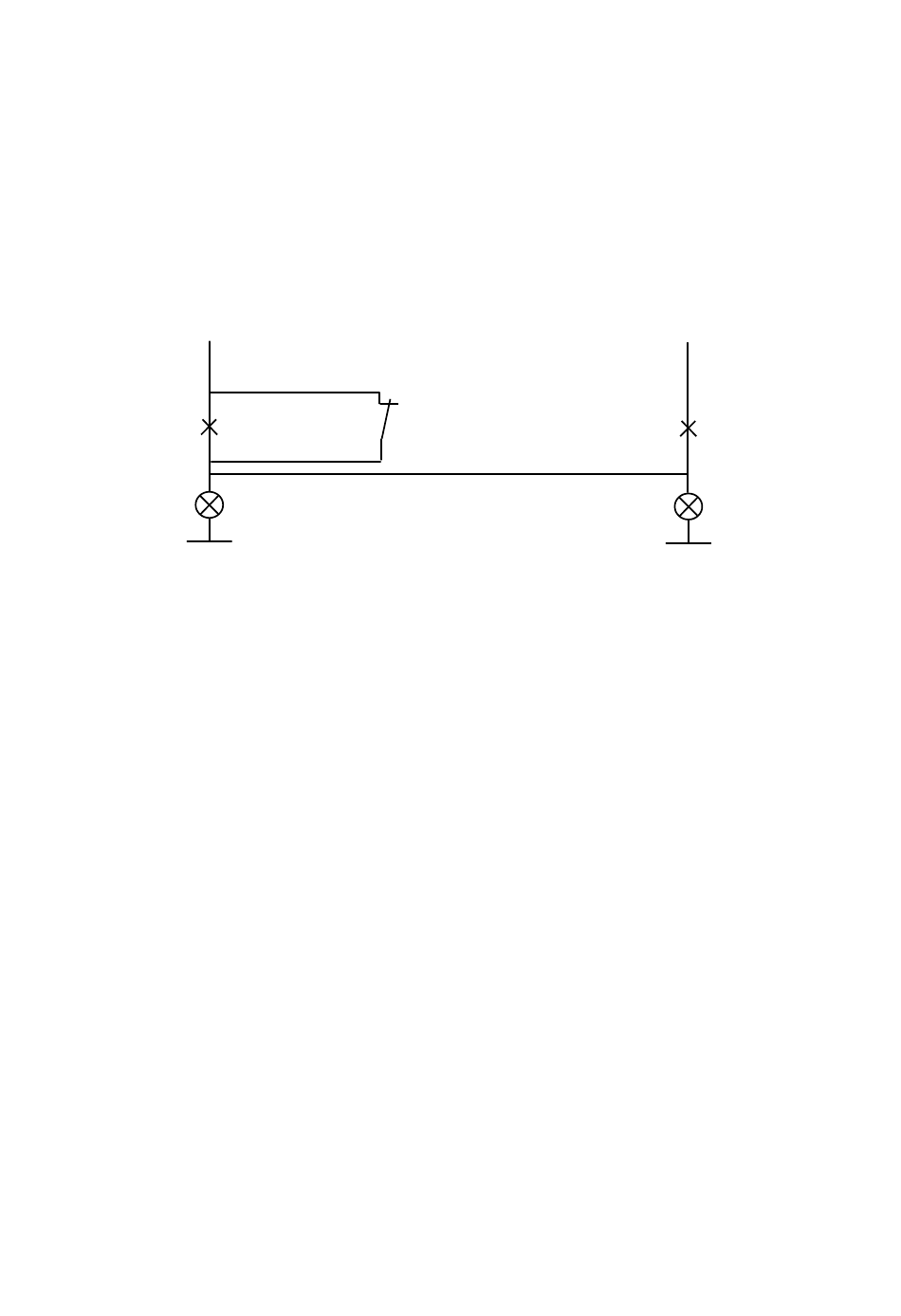

5. Overskær ledningen til tågebaglygten i området ved baglygten eller et andet passende sted.
Tilslut en indskærings-stiktilslutning til ledningen med den blå kabelåre, der går fra kontakten
til tågebaglygten, og en indskærings-stiktilslutning til ledningen med den grå kabelåre, der går
til tågebaglygten. Hvis to sæt tågebaglygter er installeret fra fabrikkens side overskæres også
ledningen til den anden tågebaglygte, og der skabes en forbindelse mellem den grå ledning
og tågebaglygte nummer to (forlæng eventuelt den grå kabelåre i ledningsstrengen).
kontakt til tågebaglygte
overskær
venstre tågebaglygte
6. Kontaktindsatsen skal trykkes ud af stikdåsebeklædningen og stikdåsen skal tilsluttes, som
det følger nedenfor:
Strømkreds
Blinklys til venstre
Tågebaglygte på anhænger
Tågebaglygte frakobling
Jordforbindelse (strømkreds 1 - 8)
Blinklys til højre
Baglygte til højre
Stoplygterød
Baglygte til venstre
Baklys
Strømforsyning, konstant plus
Ladeledning
ikke bestykket
ikke bestykket
Jordforbindelse
7. Stikdåsen monteres.
8. Alle ledninger skal bindes sammen med de kabelbånd, der er leveret med produktet.
Afmonterede dele skal atter monteres og anlægget skal kontrolleres for det funktionsdygtighed.
blå
afbrydelses-
kontakt
grå
forbindelse til
anden tåge-
baglygte
højre tågebaglygte
Ledning
gul
blå
grå
hvid 2,5 mm²
grøn
brun
6
sort
sort/rød
rød/blå 2,5 mm²
gul 2,5 mm²
fri
fri
hvid, 2,5 mm²
kontakt til tågebaglygte
overskær
Kontakt
1
2
2 a
3
4
5
7
8
9
10
11
12
13
