WaveInjector WI-400
Устройство скобы и держателя цепи

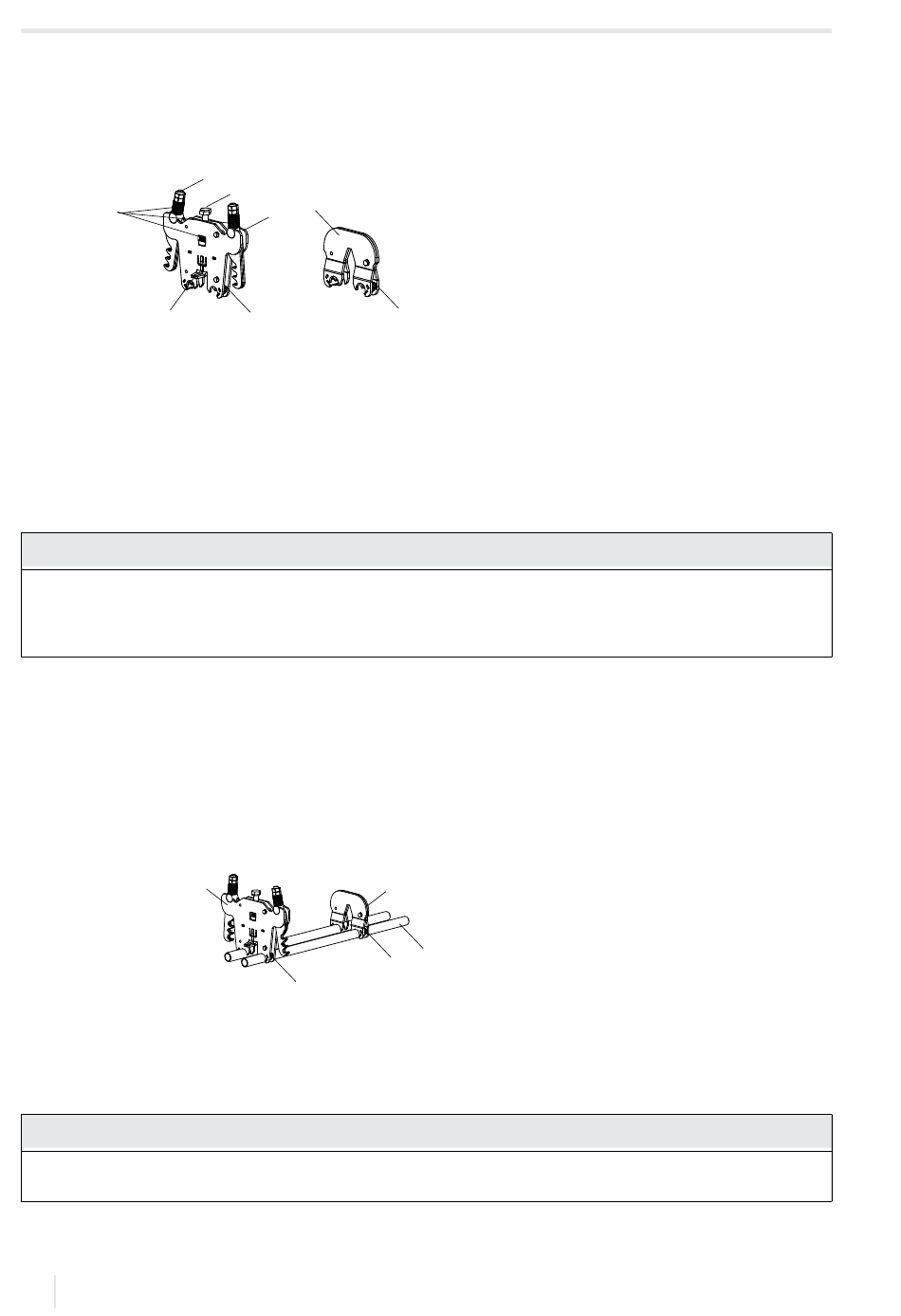

Рис. 4.8: Устройство скобы и держателя цепи
4
3
1 – скоба
2 – винт (скобы)
3 – прорезь для стыковочной пластины
4 – пакет тарельчатых пружин
5 – гайка
6 – прижимной винт
7 – держатель цепи
8 – винт (держателя цепи)
Установка скобы и держателя цепи
Уведомление!
Для установки на горизонтальной трубе выберите место измерения, где можно прикрепить датчики сбоку к
трубе, чтобы звуковые волны распространялись в трубе в горизонтальном направлении. Тогда твердые
частицы или жидкость на дне и газовые пузыри в верхней части трубы не смогут мешать правильному распро-
странению сигнала.
• Поставьте скобу и держатель цепи на направляющие стержни (смотри Рис. 4.9).
• Сдвиньте скобу до концов направляющих стержней так, чтобы приблизительно 2 см стержней еще выдавались
вперед.
• Разместите держатель цепи на расстоянии выше чем WI Clamp dist. от скобы (смотри подраздел 5.2).
• Затяните винты скобы и держателя цепи.
Рис. 4.9: Установка скобы и держателя цепи
1 – скоба
2 – винт (скобы)
3 – держатель цепи
4 – винт (держателя цепи)
5 – направляющий стержень
Уведомление!
Если направляющие стержни слишком коротки для расстояния, используются пригоночные детали. Держа-
тели цепи и направляющие стержни тогда не устанавливаются (смотри Рис. 4.10).
210
5
6
7
1
2
1
2
Дополнение к руководству по эксплуатации - РУССКИЙ
8
3
5
4
2018-01-19, SUFLUXUS_WIV4-3RU
