Ergänzung zur Betriebsanleitung - DEUTSCH
Montage der Koppelplatten am Rohr
• Schieben Sie die Koppelplatte durch den Koppelplattenausschnitt der Rohrhalterung, bis sich die Mitte der Spannfläche
unter der Andrückschraube der Rohrhalterung befindet (siehe Abb. 4.50 und Abb. 4.52).
• Befestigen Sie die Koppelplatte:
– Ziehen Sie die Andrückschraube an, bis das Tellerfederpaket fast ganz zusammengedrückt ist. Die metallische Kop-
pelfolie passt sich dabei an Rohrwand und Koppelplatte an.
– Lösen Sie die Andrückschraube leicht, bis zwischen den Tellerfedern ein schmaler Spalt entsteht.
• Schieben Sie die zweite Koppelplatte in die zweite Rohrhalterung ein.

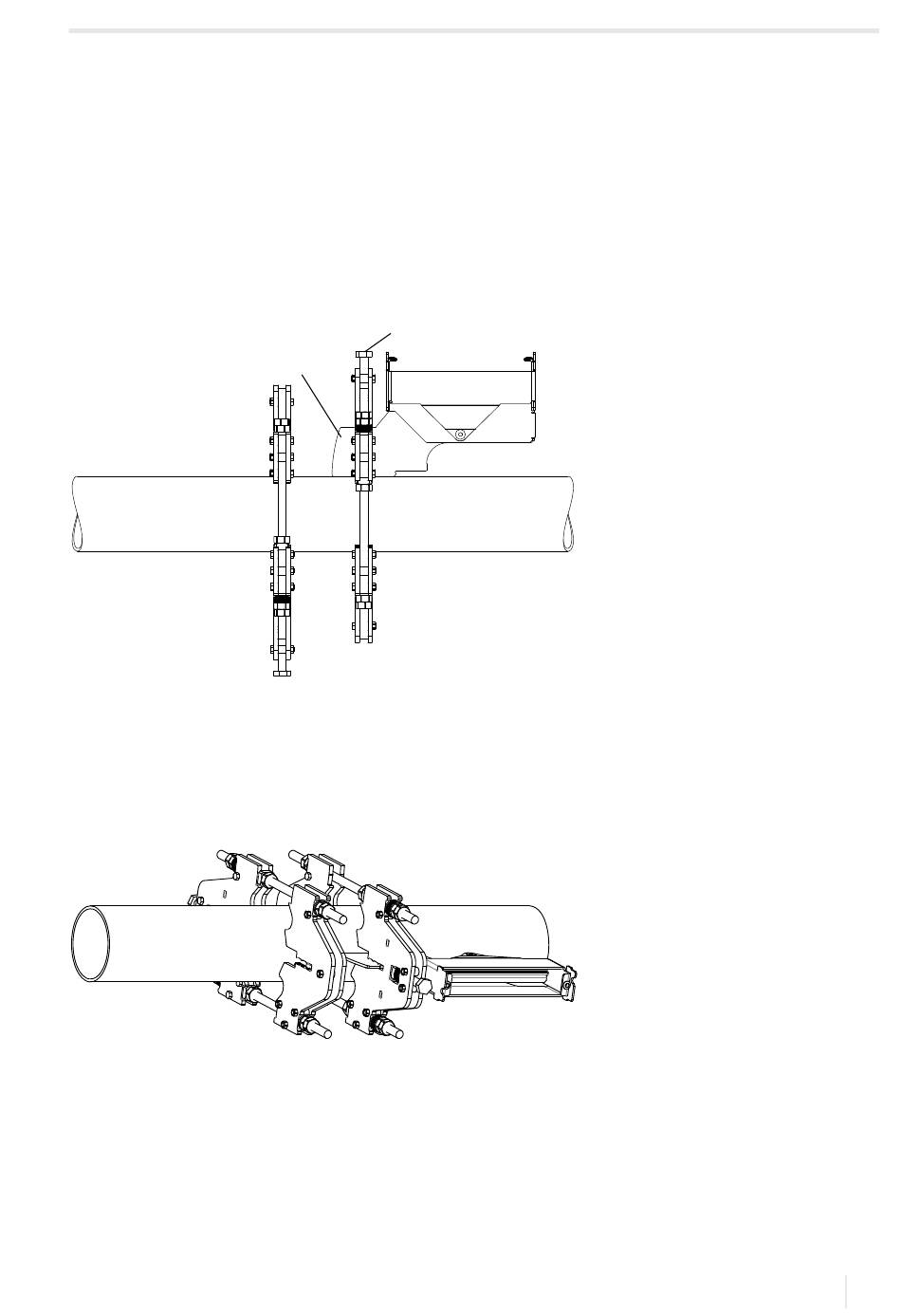

Abb. 4.50: Montierte Koppelplatte (Montage mit Gewindestangen, Draufsicht)
1 – Koppelplatte
2 – Andrückschraube
Abb. 4.51: Montierte Koppelplatte (Montage mit Gewindestangen, Seitenansicht)
2018-01-19, SUFLUXUS_WIV4-3DE
2
1
WaveInjector WI-400
35
