Technische Beschreibung

6
6.1

Allgemeine technische Daten

Umgebungstemperatur
(bei Nenndaten)
Zulässige Luftfeuchte
(bei Nenndaten)
Leistungsreduzierung
(Ströme und Momente)
Kugellager-Lebensdauer
Technische Daten zu jedem Motortyp finden Sie im Kapitel "Technical Data" ab Seite 74.
6.2 Standardausrüstung
6.2.1

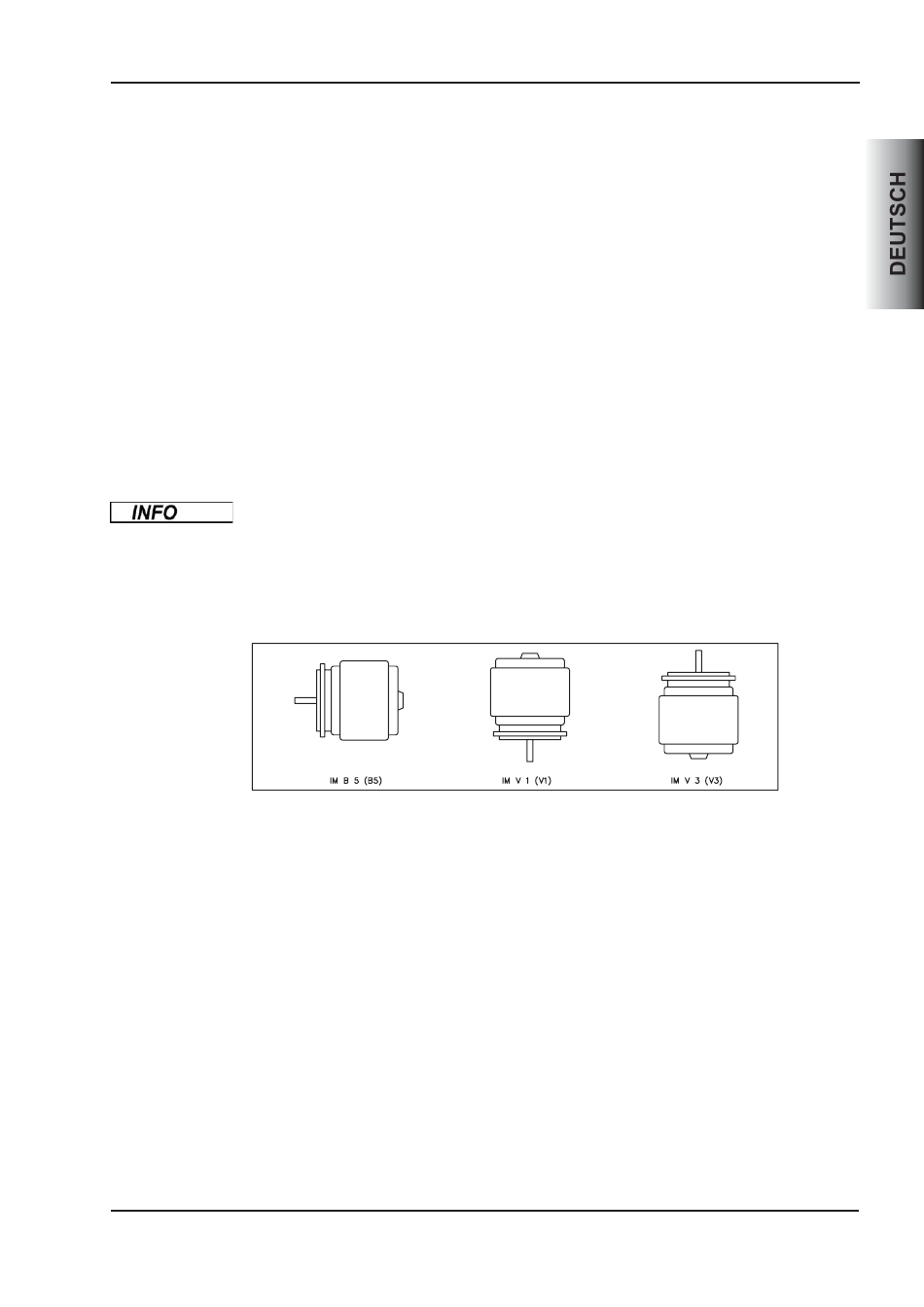

Bauform

Die Grundbauform der Synchron-Servomotoren AKM ist die Bauform IM B5 nach DIN EN 60034-7.
6.2.2

Flansch

Flanschmaße nach IEC-Norm, Passung j6 (AKM1: h7), Genauigkeit nach DIN 42955
Toleranzklasse : N, optional R für IEC Flansch
6.2.3

Schutzart

Standardausführung AKM1-4 mit Anschluss M, P mit oder ohne Wellendichtring
Standardausführung AKM1 mit Anschluss C ohne Wellendichtring
Standardausführung AKM2-AKM8 mit Anschluss B, C, D, G, H, T ohne Wellendichtring
Standardausführung AKM1-AKM8 mit Anschluss B, C, D, G, H, T mit Wellendichtring
6.2.4

Isolierstoffklasse

Die Motoren entsprechen der Isolierstoffklasse F nach IEC 60085 (UL 1446 class F).
6.2.5 Oberfläche
Die Motoren sind mattschwarz mit Polyester pulverbeschichtet, eine Beständigkeit gegen Lösungs-
mittel (Tri, Verdünnung o.ä.) besteht nicht.
Servomotoren AKM
Technische Beschreibung
06/2010
5...+40°C bei Aufstellhöhe bis 1000m über NN
Sprechen Sie bei Umgebungstemperaturen über 40°C
und bei gekapseltem Einbau der Motoren unbedingt mit
unserer Applikationsabteilung.
95% relative Feuchte, nicht betauend
1%/K im Bereich 40°C...50°C bis 1000m über NN
Bei Aufstellhöhen über 1000m über NN und 40°C
6% bei 2000m über NN
17% bei 3000m über NN
30% bei 4000m über NN
55% bei 5000m über NN
Keine Leistungsreduzierung bei Aufstellhöhen über
1000m über NN und Temperaturreduzierung
um 10K / 1000m
³ 20.000 Betriebsstunden
IP20
IP40
IP54
IP65
Deutsch - 17
