16.9 MEDIR ANCHURA INTERIOR
(ciclo 425, DIN/ISO: G425)

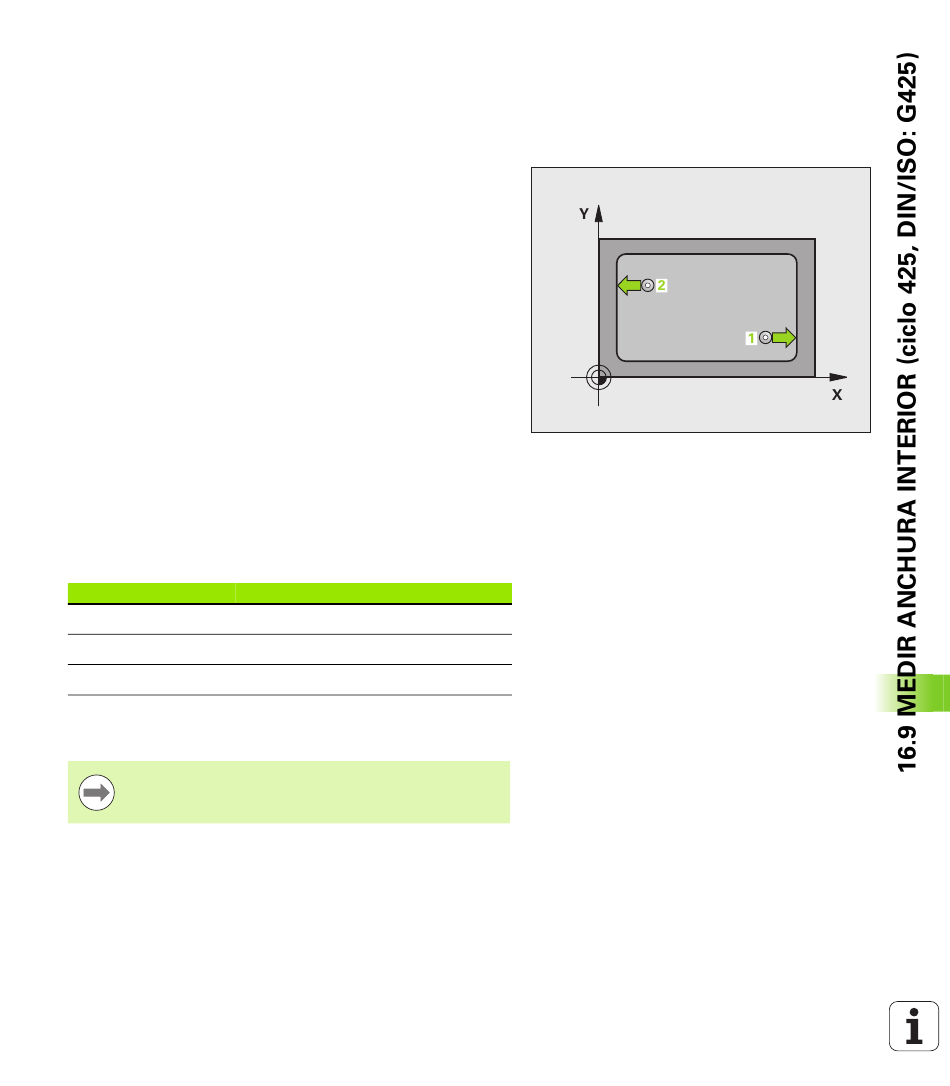

Desarrollo del ciclo
El ciclo de palpación 425 calcula la posición y la anchura de una ranura
(cajera). Si se han definido los valores de tolerancia correspondientes
en el ciclo, el TNC realiza una comparación del valor nominal y el real
y memoriza la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecutar ciclos de palpación" en pág. 306) hacia el punto de
palpación 1. El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) 1. Palpación siempre en la
dirección positiva del eje programado
3 Si se programa una desviación para la segunda medición, el TNC
desplaza el palpador (si es neceario, en altura segura) hasta el
siguiente punto de palpación
palpación. Con longitudes nominales grandes, el TNC posiciona al
segundo punto de palpación con marcha rápida. Cuando no se
introduce un desplazamiento, el TNC mide directamente la
anchura en la dirección contraria
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
Nº de parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
¡Tener en cuenta durante la programación!
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
HEIDENHAIN iTNC 530
2 y realiza allí el segundo proceso de
