Elektroinštalácia
Napájanie prúdom
Istenie
RCD
Predinštalácia
> Položiť pevný prívod pre napájanie prúdom
(pre Combi/Jet L s teplotným modulom sú potrebné 2
prívody):
• predradiť samostatné istenie a ochranné zariadenie
proti chybnému prúdu (RCD)
• predradiť hlavný vypínač odpojujúci všetky póly mimo
zadaných ochranných zón (0 - 2)
• Prívod nechať vyčnievať 3 000 mm
> Položiť vedenie pre vyrovnanie potenciálu:
• Prívod nechať vyčnievať 3 000 mm
14

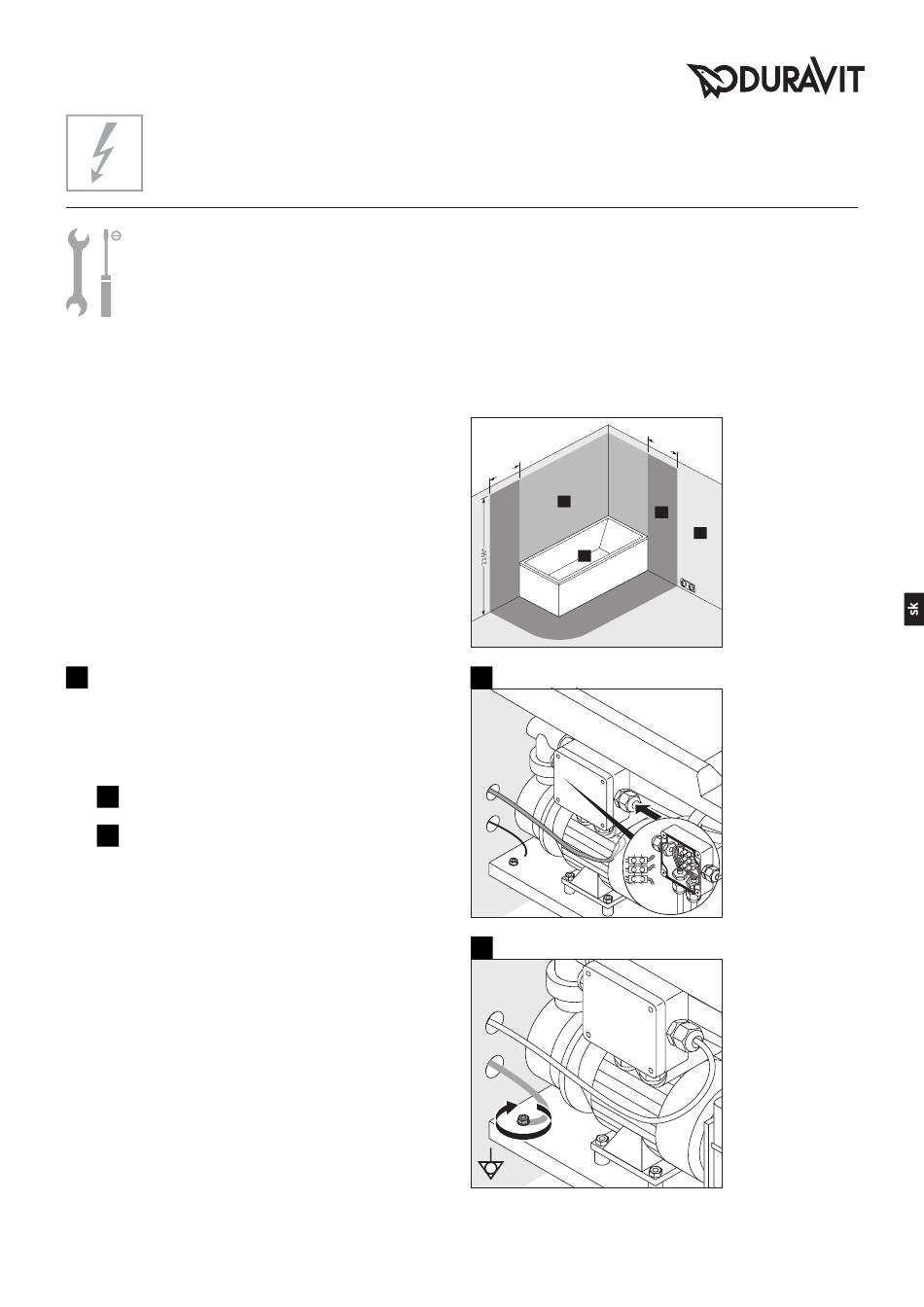

Pripojiť vírivku (obr. 14)
UPOZOrNENIE! Zabráňte funkčným poruchám!
• Vedenia nespájajte s káblovými šnúrami.
• Prívod nepokladajte paralelne s ovládacím vede-
ním.
I
Prívod(y) pripojte do sieťovej zásuvky.
II
Pripojte potenciálové vyrovnávacie vedenie k
vírivke.
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
Ochranné zóny podľa DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
3
* alebo výška
najvyššie pevne
umiestnenej
rozstrekovacej hlavy
/ výpustu vody; podľa
toho, čo je vyššie
