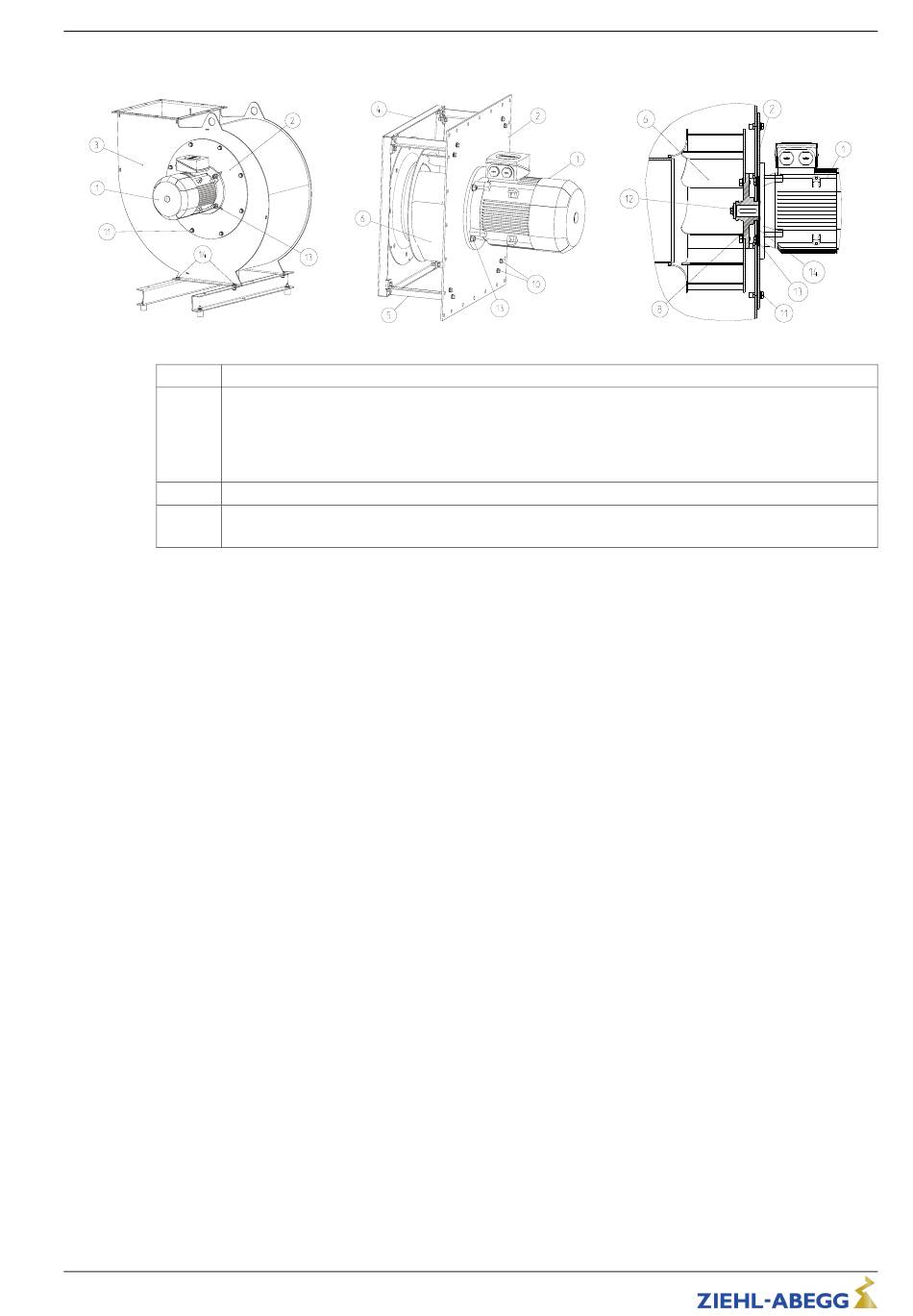

Desmontaje del PR-T y PRdry con motor de brida

Paso
1 Aflojar la tuerca (11) y desmontar la unidad del motor/cubo (2) [para series PR-T: retirar de la carcasa
(3)]
Solo para series PRdry con placa de inyectores integrada (4): adicionalmente aflojar la tuerca de las
traviesas separadoras (10) y desmontar la placa de inyectores (4) junto con las traviesas separadoras
(5).
2 Aflojar el tornillo de seguridad del cubo (12) y extraer el rodete con el cubo (6)
3 Soltar la unión atornillada del motor (13) y desmontar el motor (1)
En algunas variantes: Extraer la arandela de intersticio del eje (14).
Continuar con el montaje del impulsor de acuerdo con el capítulo "Instalación PL". En algunas
variantes: fijar el disco distanciador del eje (14) junto con los tornillos del motor antes de montar el
impulsor. ¡Centrar el disco distanciador del eje de manera que en toda la vuelta se mantenga una
distancia uniforme al cubo del impulsor (mín. 2 mm entre el disco distanciador del eje y el cubo)!
