Instrucciones de montaje Ventiladores radiales de aire de proceso
Montar el rodete con cubo en el árbol del motor, como se describe en el capítulo 4.3, y fijarlo.
5
6 Atornillar los puntales separadores con el cárter de la tobera y la tobera en la placa de soporte
(capítulo 4.5 pos. 10) y alinear la tobera de entrada.
7 Conectar las tuberías del gas de sellado o de aspiración.

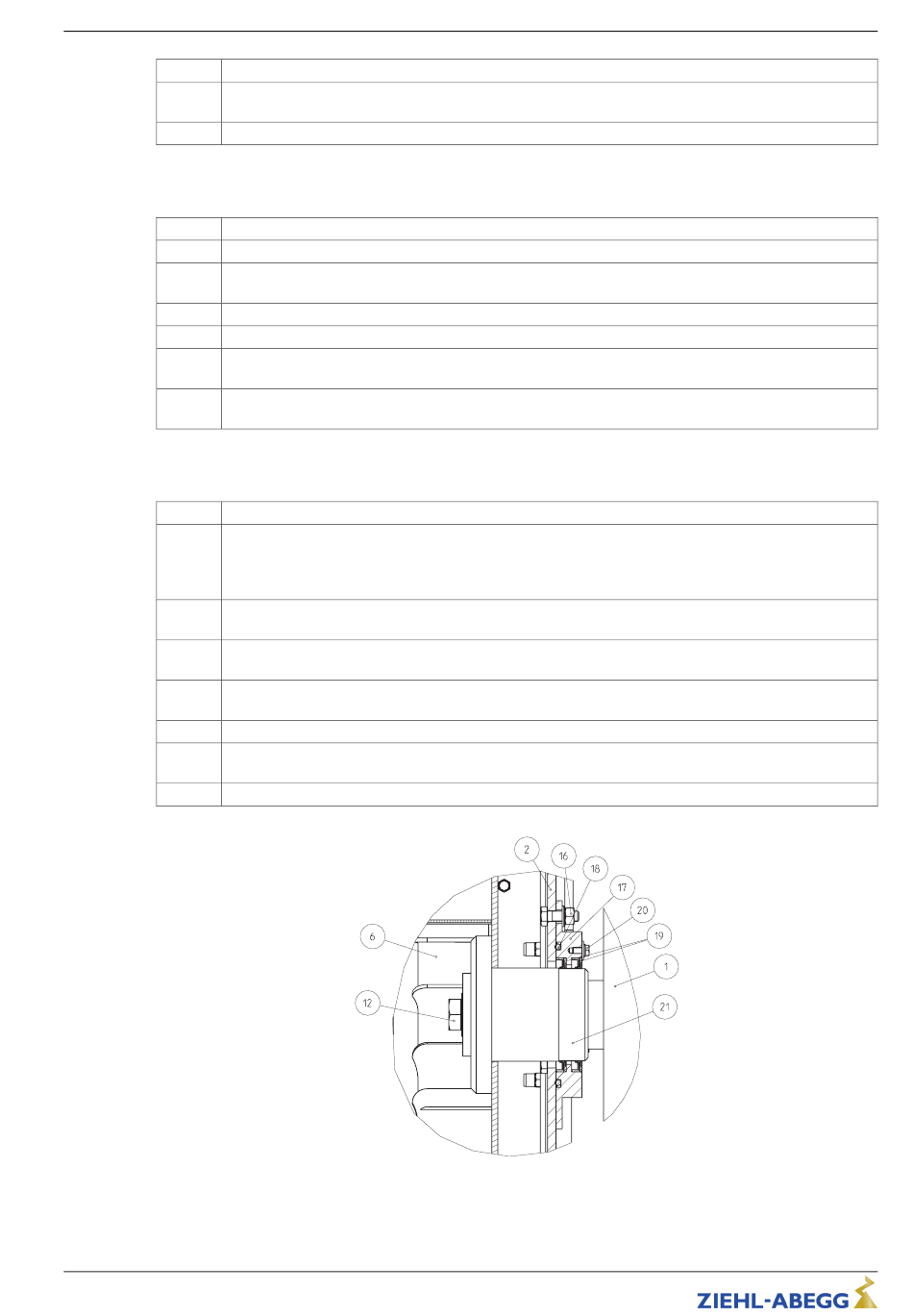

Desmontaje en la serie PR-T con motor de brida
Paso Operación
1 Retirar las tuberías del gas de sellado o de aspiración.
2 Soltar las uniones atornilladas entre la placa de soporte y la carcasa (capítulo 4.5 pos. 11) y
desmontar la unidad del motor/de rodete de la carcasa
3 Soltar el tornillo de seguridad del cubo (capítulo 4.5 pos 12) y extraer el rodete con cubo.
4 Soltar la unión atornillada del motor (capítulo 4.5 pos 13) y desmontar el motor (capítulo 4.5 pos 1).
5 Soltar la unión atornillada de la carcasa de obturación de la placa de soporte y desmontar la carcasa
de obturación (17).
6 Soltar los tornillos de seguridad de la carcasa de obturación (20) y extraer los elementos de
estanqueidad (19) de la carcasa de obturación (17).
Montaje en la serie PR-T con motor de brida
Paso Operación
1 Controlar el desgaste de los elementos de estanqueidad y en la superficie de contacto. La superficie
de contacto en el motor de propulsión debe cumplir los valores límite de la desviación de la
concentricidad admisible y no presentar estrías. Los labios de obturación están desgastados si el
extremo del labio de obturación acaba en punta o presenta otros daños.
2 Meter a presión los elementos de estanqueidad (19) en la carcasa de obturación y colocar los tornillos
de seguridad (20).
3 Montar las juntas toroidales (3), (4) o la junta plana y colocar la carcasa de obturación en la placa de
soporte y fijarla con unión atornillada.
4 Montar el motor y alinear el árbol del motor con respecto a la junta de modo que no se exceda la
divergencia media admisible.
Montar el rodete con cubo en el árbol del motor, como se describe en el capítulo 4.3, y fijarlo.
5
6 Montar la unidad del motor/de rodete en la carcasa, alinearla con respecto a la tobera de entrada y
apretar las uniones atornilladas entre la placa de soporte y la carcasa (capítulo 4.5 pos 11).
7 Conectar las tuberías del gas de sellado o de aspiración.
L-BAL-035-E 2022 Index 006 Nro. de art. 00600639-E
34/52
