Guía del usuario de P920
Tipos de máquina: 30BD, 30BV y 30BC

Publicidad

Tabla de contenido
loading

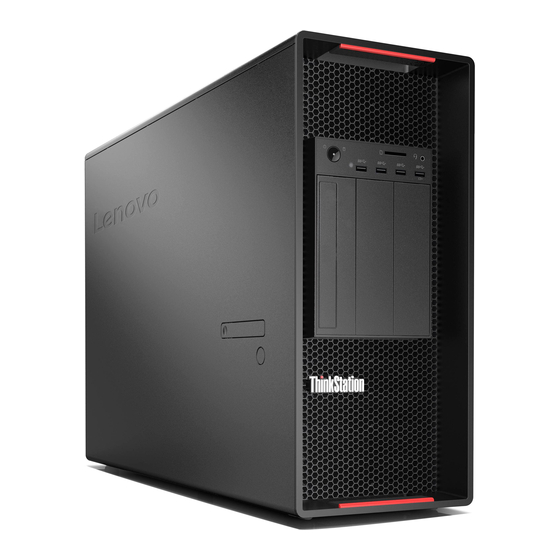

Resumen de contenidos para Lenovo ThinkStation P920

  • Página 1 Guía del usuario de P920 Tipos de máquina: 30BD, 30BV y 30BC...
  • Página 2 Información importante de seguridad” en la página iii y Apéndice G “Avisos” en la página 165. Quinta edición (Mayo 2020) © Copyright Lenovo 2019, 2020. AVISO DE DERECHOS LIMITADOS Y RESTRINGIDOS: si los productos o software se suministran según el contrato “GSA”...
  • Página 3: Tabla De Contenido

    ....37 Introducción a los programas Lenovo ..Uso del programa Setup Utility ..
  • Página 4 Problemas de arranque ..Sitio web de Lenovo ... 145 Problemas de audio ...
  • Página 5: Lea Esto Primero: Información Importante De Seguridad

    Si ya no dispone de una copia de la Guía de seguridad, garantía y configuración, puede obtener una versión en formato PDF (Portable Document Format) en el sitio web de soporte de Lenovo, https:// .
  • Página 6: Prevención De La Electricidad Estática

    Después de sustituir una CRU, vuelva a instalar todas las cubiertas protectoras, incluida la cubierta del sistema, antes de conectar la alimentación y de utilizar el equipo. Esta acción es importante para prevenir descargas eléctricas inesperadas y para ayudarle a garantizar la contención de un incendio imprevisto que pudiese causarse en condiciones extremadamente inusuales.
  • Página 7: Alargadores Y Dispositivos Relacionados

    No fuerce los cables de alimentación al extenderlos. Asegúrese de que la toma de alimentación eléctrica proporcione el voltaje correcto y corriente para el producto que vaya a instalar. Conecte y desconecte el equipo con precaución de la toma de alimentación eléctrica. © Copyright Lenovo 2019, 2020...
  • Página 8: Dispositivos Externos

    Dispositivos externos No conecte ni desconecte ningún cable de un dispositivo externo, a menos que sean cables USB, mientras el sistema esté enchufado; de lo contrario, podría dañar el sistema. Para evitar posibles daños en los dispositivos conectados, espere al menos cinco segundos después de apagar el sistema para desconectar los dispositivos externos.
  • Página 9: Avisos De Ubicación Del Equipo

    No hay ninguna pieza dentro del dispositivo que pueda reparar. • El uso de controles, ajustes o la realización de procedimientos diferentes a los especificados podría dar como resultado una exposición peligrosa a radiaciones. © Copyright Lenovo 2019, 2020...
  • Página 10: Declaración De Energía Peligrosa

    PELIGRO Algunos productos láser contienen un diodo láser de Clase 3A o Clase 3B incorporado. Tenga en cuenta lo siguiente: Emite radiación láser cuando está abierto. No fije la vista en el rayo, no lo mire directamente con instrumentos ópticos y evite la exposición directa al rayo. Declaración de energía peligrosa PELIGRO Desconecte todos los cables de alimentación de las tomas de alimentación eléctrica antes de quitar...
  • Página 11: Uso De Auriculares

    EN 50332-2 puede ser peligroso debido a niveles de presión de sonido excesivos. Si el equipo Lenovo se entregó con auriculares o cascos en el paquete, como un conjunto, la combinación de los auriculares y el sistema ya cumple las especificaciones de EN 50332-1. Si se utilizan unos auriculares o cascos diferentes, asegúrese de que estos cumplen la especificación EN 50332-1 (la cláusula 6.5 Valores...
  • Página 12 Guía del usuario de P920...
  • Página 13: Capítulo 1. Visión General Del Producto

    Ubicaciones de hardware En esta sección se proporciona información sobre la ubicación del hardware de su sistema. Vista frontal Nota: Es posible que el aspecto del hardware del equipo sea ligeramente diferente del de la ilustración. © Copyright Lenovo 2019, 2020...
  • Página 14 Figura 1. Conectores frontales, controles e indicadores Botón de encendido Pantalla de diagnósticos de cuatro dígitos Ranura de la tarjeta SD Conector de auriculares Conector Always On USB 3.0 Conectores USB 3.0 (3) Botón de expulsión/cierre de unidad óptica (disponible Sensor fotoeléctrico en algunos modelos) Indicador de actividad de la unidad de...
  • Página 15: Vista Posterior

    Presione el botón para expulsar o cerrar la bandeja de la unidad óptica. Sensor fotoeléctrico Este sensor recibe la luz de flash iniciada por la aplicación Lenovo PC Diagnostic de Lenovo instalada en el teléfono inteligente. A continuación, el sensor activa el equipo para enviar el ajuste del error actual al teléfono inteligente.
  • Página 16: Conector Displayport

    Figura 2. Conectores posteriores Conector del cable de alimentación Conector de salida de audio Conector del micrófono Conector en serie (disponible en algunos modelos) Conector de teclado PS/2 Conectores USB 2.0 (2) Conectores USB 3.0 (4) Área de la tarjeta PCIe* Ranura de bloqueo de seguridad Ranuras de recepción de clave Conectores Ethernet (2)
  • Página 17 Conector DisplayPort Utilice este conector para conectar un monitor de alto rendimiento, un monitor de entrada directa u otros dispositivos compatibles. Conector de monitor DVI Utilice este conector para conectar un monitor DVI u otros dispositivos compatibles. Conector Mini DisplayPort Utilice este conector para conectar un monitor de alto rendimiento, un monitor de entrada directa u otros dispositivos compatibles.
  • Página 18 Ranuras de recepción de clave Instale el alojamiento de la clave que se incluye con la clave de bloqueo de la cubierta del equipo a las ranuras de recepción de clave. Conectores Ethernet (2) Conecte un cable Ethernet para una red de área local (LAN). Nota: Para usar el sistema dentro de los límites establecidos por Comisión federal de comunicaciones(FCC) para los aparatos de Clase B, utilice un cable Ethernet de Categoría 5.
  • Página 19: Componentes Del Equipo

    Componentes del equipo Notas: • En función del modelo, el aspecto del sistema puede ser levemente diferente de la ilustración. • Para extraer la cubierta del equipo, consulte “Preparación del equipo y extracción de la cubierta del equipo” en la página 63. Figura 3.
  • Página 20: Piezas En La Placa Del Sistema

    Piezas en la placa del sistema Las siguiente ilustración muestra la ubicación de las piezas de la placa del sistema. Nota: Es posible que el aspecto de la placa del sistema sea ligeramente diferente del de la ilustración. Figura 4. Piezas en la placa del sistema Ranura de la tarjeta PCIe 3.0 x16 6 Ranura de la tarjeta PCIe 3.0 x16 7 Microprocesador 2 ranura de memoria 2...
  • Página 21 Microprocesador 1 ranura de memoria 2 Conector de conmutador de presencia de cubierta (conector de conmutador de intrusión) Puente de borrado CMOS/Recuperación Conector de alimentación de 4 patillas Conector SATA 9 Conector BCA 1 Conector del conjunto del ventilador frontal Conector de indicador de actividad de la unidad de almacenamiento Conector SATA 8...
  • Página 22: Unidades De Almacenamiento Internas

    Unidades de almacenamiento internas Las unidades de almacenamiento internas son dispositivos que el equipo utiliza para leer y almacenar datos. Puede agregar unidades al equipo para aumentar la capacidad de almacenamiento y permitir que el equipo lea otros tipos de soportes. Las unidades de almacenamiento internas se instalan en bahías. Al instalar o sustituir una unidad de almacenamiento interna, tenga en cuenta el tipo y tamaño de la unidad que admite cada bahía y conecte correctamente los cables necesarios.
  • Página 23 Si desea instalar unidades de almacenamiento en las bahías de unidad de almacenamiento opcionales, póngase en contacto con el Centro de soporte al cliente de Lenovo para obtener ayuda. Ranuras de la tarjeta PCIe (8) En las ranuras de la tarjeta PCIe puede instalar tarjetas PCIe y unidades de estado sólido PCIe.
  • Página 24: Etiqueta De Tipo Y Modelo De Máquina

    Etiqueta de tipo y modelo de máquina La etiqueta de tipo y modelo de máquina permite identificar el sistema. Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo y modelo de máquina permite a los técnicos de soporte identificar el sistema y proporcionar un servicio más rápido.
  • Página 25 Memoria El equipo admite hasta 16 módulos de memoria dual en línea con doble de velocidad de datos 4 (DDR4) código de corrección de errores (ECC) módulos de memoria dual en línea registrados (RDIMM) o DIMM registrados con pila tridimensional DDR4 ECC (3DS RDIMM). Para obtener más información, consulte “Módulo de memoria”...
  • Página 26 • Conector IEEE 1394 (disponible en algunos modelos) • Conectores mini SAS • Conector de teclado PS/2 • Conector de mouse PS/2 • Conectores SATA • Conectores USB • Conector USB-C (disponible en algunos modelos) Expansión • Bahías de flexión •...
  • Página 27 • Intel Active Management Technology (Intel AMT) Con capacidades específicas de la plataforma Intel y aplicaciones de administración y seguridad de terceros, Intel Active Management Technology permite a los administradores de TI o proveedores de servicios administrados descubrir, reparar y proteger de forma fácil y remota sus activos informáticos en red.
  • Página 28: Especificaciones Del Equipo

    El equipo tiene preinstalado el sistema operativo Windows 10. Otros sistemas operativos pueden contar reconocimiento de Lenovo de su soporte con el sistema. Para determinar si se ha certificado o comprobado la compatibilidad de un sistema operativo, consulte el sitio web del proveedor del sistema operativo.
  • Página 29: Introducción A Los Programas Lenovo

    Introducción a los programas Lenovo Esta sección proporciona información sobre los principales programas de Lenovo disponibles para su sistema operativo. Nota: Según el modelo del sistema, es posible que los siguientes programas de Lenovo no estén preinstalados. • Lenovo Vantage Las mejores características y capacidades del sistema deben ser fáciles de acceder y comprender.
  • Página 30 Guía del usuario de P920...
  • Página 31: Capítulo 2. Uso Del Equipo

    Registro del equipo Al registrar su sistema con Lenovo, escriba la información necesaria en una base de datos de Lenovo. La información permite a Lenovo ponerse en contacto con usted cuando hay recuperación u otro problema grave y proporcionar un servicio más rápido cuando llame a Lenovo para obtener ayuda. Asimismo, determinadas ubicaciones ofrecen más servicios y privilegios a los usuarios registrados.
  • Página 32: Manejo Y Almacenamiento De Un Disco

    Manejo y almacenamiento de un disco Al manejar y guardar un disco, sigas estas directrices: • Sujete el disco por sus bordes externos. No toque la superficie de la parte sin etiqueta. • Para quitar el polvo o las huellas dactilares, limpie el disco con un paño suave y limpio del centro al exterior del mismo.
  • Página 33: Conexión A Una Red

    2. Inserte un disco grabable en una unidad óptica que admita grabación. Se abre la ventana Reproducción automática. 3. Siga las instrucciones que aparezcan en la pantalla. ® • Grabar un disco usando Windows Media Player. 1. Inserte un disco grabable en una unidad óptica que admita grabación. 2.
  • Página 34 Conexión a un dispositivo con capacidad Bluetooth Bluetooth es una tecnología de comunicaciones inalámbricas de corto alcance. Utilice Bluetooth para establecer una conexión inalámbrica entre su sistema y otro dispositivo con capacidad Bluetooth en una distancia de aproximadamente 10 m (32,8 pies). Nota: La característica Bluetooth solo está...
  • Página 35: Capítulo 3. Usted Y Su Equipo

    Aunque no existe ninguna posición a la hora de trabajar que resulte ideal para todo el mundo, a continuación se indican una serie de consideraciones que pueden ayudarle a encontrar la posición que mejor se adapte a su caso concreto. La siguiente ilustración es una referencia de ejemplo. © Copyright Lenovo 2019, 2020...
  • Página 36: Información Sobre Accesibilidad

    Información sobre accesibilidad Lenovo está comprometido con la facilitación de acceso a información y tecnología a sus usuarios con impedimentos auditivos, visuales y de movilidad. En esta sección se proporciona información sobre soluciones para dichos usuarios con las cuales sacar el mayor partido a su experiencia del sistema.
  • Página 37 Centro de accesibilidad El Centro de accesibilidad del sistema operativo Windows le permite configurar su equipo para que se adapte a sus necesidades físicas y cognitivas. Para utilizar el Centro de accesibilidad, haga lo siguiente: 1. Haga clic en el botón Inicio para abrir el menú Inicio. 2.
  • Página 38 • Utilizar PDF con lectores de pantalla: https://www.adobe.com/accessibility.html?promoid=DJGVE • Utilizar el lector de pantalla JAWS: https://www.freedomscientific.com/Products/Blindness/JAWS • Utilizar el lector de pantalla NVDA: https://www.nvaccess.org/ Resolución de pantalla Puede facilitar la lectura del texto y las imágenes de su pantalla al ajustar la resolución de pantalla del equipo.
  • Página 39: Limpieza Del Equipo

    Lenguaje de marcas de hipertexto (HTML). La documentación electrónica de Lenovo se ha desarrollado para asegurarse de que los usuarios con problemas de visión puedan leerla mediante un lector de pantalla. Cada imagen en la documentación también incluye texto alternativo adecuado para que los usuarios con limitaciones visuales puedan comprender la imagen cuando usan un lector de pantalla.
  • Página 40: Procedimientos Adecuados De Mantenimiento

    La causa de un problema podría ser un cambio en el hardware, cambio en el software, o cualquier otra acción que se pueda haber producido. Un diario puede ayudarle a usted o a un técnico de Lenovo a determinar la causa de un problema.
  • Página 41: Traslado Del Equipo

    Para adquirir dichos elementos, póngase en contacto con el Centro de soporte al cliente de Lenovo. Para obtener una lista con los números de teléfono de servicio y soporte técnico de soporte de Lenovo, vaya a https://pcsupport.lenovo.com/supportphonelist...
  • Página 42 Guía del usuario de P920...
  • Página 43: Capítulo 4. Seguridad

    Por seguridad, guarde las llaves en un lugar seguro cuando no las utilice. Lenovo no proporciona teclas de repuesto en caso de que se pierda alguna tecla. Nota: La cerradura y las llaves están disponibles solo en algunos modelos.
  • Página 44: Conexión De Un Candado De Cable Tipo Kensington

    El candado de cable se fija a la ranura de bloqueo de seguridad en la parte posterior del sistema. En función del tipo seleccionado, el candado de cable puede funcionar con una llave o una combinación. Puede solicitar dicho candado de cable directamente a Lenovo buscando Kensington en: http://www.lenovo.com/support Figura 8.
  • Página 45: Uso De Contraseñas Y Cuentas De Windows

    Siga las instrucciones que aparezcan en la pantalla. Para utilizar el lector de huellas dactilares, consulte la documentación que se entrega junto con el teclado de huella dactilar o aquella ubicada en el sitio web de soporte de Lenovo en https://pcsupport.lenovo.com/...
  • Página 46: Uso De Cortafuegos

    El sistema se proporciona con un programa antivirus que permite proteger el sistema frente a la infección por virus, detectar y eliminar virus. Lenovo proporciona una versión completa de software antivirus en el sistema con una subscripción gratuita de 30 días. Después de estos 30 días, deberá renovar la licencia para seguir recibiendo las actualizaciones del software antivirus.
  • Página 47: Software Computrace Agent Incorporado En El Firmware (Para Modelos Seleccionados)

    Software Computrace Agent incorporado en el firmware (para modelos seleccionados) El software Computrace Agent es una solución de gestión del activo de TI y de recuperación por robo del sistema. El software detecta si se hicieron cambios en el sistema, como hardware, software o la ubicación de llamado del sistema.
  • Página 48 Guía del usuario de P920...
  • Página 49: Capítulo 5. Configuración Avanzada

    3. Seleccione Graphic o Text y presione Intro. 4. Para guardar la configuración y salir del programa Setup Utility, presione F10 o Fn+F10 (en función de los valores del teclado), seleccione Yes en la ventana que aparece y presione Intro. © Copyright Lenovo 2019, 2020...
  • Página 50: Cómo Cambiar El Idioma De Pantalla Del Programa Setup Utility

    Después, seleccione Yes en la ventana que se muestra y presione Intro. Habilitación o deshabilitación de modalidad de conformidad LPS ErP Los sistemas de Lenovo satisfacen los requisitos de diseño ecológico de la regulación de lote 3 de ErP. Para obtener más información, vaya a: https://www.lenovo.com/ecodeclaration...
  • Página 51: Habilitación O Deshabilitación De La Detección De Cambios De Configuración

    4. Para guardar los valores y salir del programa Setup Utility, presione F10 o Fn+F10 (en función de los valores del teclado). Después, seleccione Yes en la ventana que se muestra y presione Intro. Cuando la modalidad de cumplimiento LPS ErP está habilitada, puede activar el equipo mediante una de las siguientes opciones: •...
  • Página 52: Uso De Contraseñas De Bios

    • Para instalar un sistema operativo distinto de Windows 10 (64 bits), seleccione Disabled y presione Intro. 4. Seleccione Yes y pulse Intro en la ventana visualizada para confirmar su selección. 5. Para guardar los valores y salir del programa Setup Utility, presione F10 o Fn+F10 (en función de los valores del teclado).
  • Página 53: Establecimiento, Cambio O Eliminación De Una Contraseña

    • Contiene al menos un carácter alfabético y un carácter numérico • No debe ser su nombre o su nombre de usuario • No debe ser una palabra común o un nombre común • Debe ser significativamente diferente de sus contraseñas anteriores Establecimiento, cambio o eliminación de una contraseña Para establecer, cambiar o suprimir una contraseña haga lo siguiente: 1.
  • Página 54: Selección De Un Dispositivo De Arranque

    Selección de un dispositivo de arranque Si el equipo no arranca desde el dispositivo esperado, puede cambiar la secuencia de dispositivos de arranque o seleccionar un dispositivo de arranque temporal. Cómo cambiar la secuencia de dispositivos de arranque de forma permanente Para cambiar de forma permanente la secuencia de dispositivos de arranque, haga lo siguiente: 1.
  • Página 55: Cómo Salir Del Programa Setup Utility

    Para actualizar el BIOS, realice lo siguiente: 1. Vaya a https://support.lenovo.com 2. Para actualizar el BIOS del sistema operativo, descargue el controlador de actualización flash del BIOS de acuerdo con la versión de su sistema operativo. Para actualizar el BIOS desde un disco de actualización flash, descargue la versión de la imagen ISO (utilizada para crear un disco de actualización...
  • Página 56: Configuración De Raid

    8. Encienda el sistema e inserte el disco de actualización de BIOS en la unidad óptica. Espere unos minutos. Se iniciará el proceso de recuperación. Una vez que haya finalizado el proceso de recuperación, el sistema se apagará automáticamente. Nota: Si el sistema no se inicia desde el disco, seleccione el disco como dispositivo de arranque. Consulte “Selección de un dispositivo de arranque temporal”...
  • Página 57 – Mejor rendimiento sin tolerancia a fallas • RAID 1: matriz de discos duplicados – Consta de dos unidades de almacenamiento SATA – Rendimiento de lectura mejorado y redundancia del 100% • RAID 10: matriz de discos duplicados y en bandas (combinación de RAID 0 y RAID 1) –...
  • Página 58: Configurar Raid Con Avago Megaraid Configuration Utility

    7. Seleccione Choose Profile. • Si el controlador RAID es Lenovo 9460-16i, seleccione Profile 13. • Si el controlador RAID es Lenovo 9440-8i y el tipo de unidad de almacenamiento conectada es NVMe, seleccione Profile 11. • Si el controlador RAID es Lenovo 9440-8i y el tipo de unidad de almacenamiento conectada es SATA or SAS, seleccione Profile 10.
  • Página 59 • Las unidades de almacenamiento utilizadas para la configuración RAID se conectan al adaptador AVAGO MegaRAID instalado en lugar de hacerlo a la placa del sistema. Requisitos de unidad de almacenamiento para niveles RAID El sistema admite las siguientes niveles RAID: •...
  • Página 60: Configuración De Raid Con Intel Virtual Raid On Cpu

    • RAID5 • RAID6 • RAID10 Nota: Algunos de los niveles de RAID podrían no aparecer debido al número de unidades de almacenamiento SATA instaladas y a que el modelo del adaptador AVAGO MegaRAID varía. b. Select Drives From: seleccione Unconfigured capacity o Free capacity según sus necesidades y presione Intro.
  • Página 61 • Se conecta un módulo de clave de actualización al conector de Virtual RAID en CPU (VROC) en la placa del sistema. Consulte “Ubicaciones de hardware” en la página 1. • Las unidades de estado sólido M.2 están instaladas en el equipo. Requisitos de unidad de almacenamiento para niveles RAID El sistema admite las siguientes niveles RAID: •...
  • Página 62 b. RAID Level: puede configurar el nivel de RAID en uno de los siguientes: • RAID0 • RAID1 • RAID10 • RAID5 Nota: Algunos de los niveles de RAID podrían no aparecer debido al número de unidades de estado sólido M.2 instaladas y a que el modelo del módulo de clave de actualización varía. c.
  • Página 63: Capítulo 6. Resolución De Problemas, Diagnóstico Y Recuperación

    6. Si ninguna de estas acciones resuelve el problema, póngase en contacto con el Centro de soporte al cliente de Lenovo. Para obtener una lista con los números de teléfono de servicio y soporte técnico de soporte de Lenovo, vaya a https://pcsupport.lenovo.com/supportphonelist...
  • Página 64: Problemas De Audio

    • El cable de alimentación está conectado correctamente a la parte posterior del sistema y a una toma de alimentación eléctrica con corriente. • Si su sistema dispone de un segundo interruptor de alimentación en la parte posterior, asegúrese de que esté...
  • Página 65: Problemas De Cd O Dvd

    • Asegúrese de que el programa que está ejecutando esté pensado para su uso en el sistema operativo Windows. Si el programa se ha diseñado para ejecutarse en DOS, el programa no utiliza la función de sonido de Windows. El programa debe estar configurado para el uso de la emulación Sound Blaster Pro o Sound Blaster.
  • Página 66: Problemas Intermitentes

    Una película en DVD no se reproduce. Soluciones: • Asegúrese de que la superficie del disco está limpia y sin arañazos. • Examine el disco o paquete para comprobar la codificación regional. Puede que tenga que comprar un disco con codificación para la región en que utiliza el sistema. No hay sonido o solo se escucha un audio intermitente cuando se reproduce una película en DVD.
  • Página 67: Problemas De Lan Ethernet

    • Si el equipo tiene instaladas unidades de almacenamiento SAS, asegúrese de que el adaptador AVAGO MegaRAID esté conectado correctamente. El equipo no puede arrancar desde la unidad de almacenamiento correcta, o aparece el mensaje “No Operating System Found”. Soluciones: •...
  • Página 68: Problema De Lan Inalámbrica

    • Inténtelo con otro cable. • Establezca el otro equipo al que se conecta se negocie automáticamente. • Establezca el conmutador al estándar 802.3ab (gigabit sobre cobre). La característica Wake on LAN no funciona. Solución: Habilite la característica Wake on LAN en el programa Setup Utility. Problema de LAN inalámbrica Nota: La característica LAN inalámbrica solo está...
  • Página 69: Problemas De Rendimiento

    3. Encienda el conmutador de Bluetooth para habilitar la característica Bluetooth. • Actualice o vuelva a instalar el controlador de Bluetooth. Consulte “Cómo mantener el equipo al día” en la página 28. No se escucha el sonido de los auriculares Bluetooth. Solución: Establezca los auriculares Bluetooth como dispositivo predeterminado.
  • Página 70: Problema Del Conector En Serie

    A continuación, finalice algunas tareas que no esté utilizando. • Instale módulos de memoria adicionales. Consulte Capítulo 7 “Extracción e instalación de hardware” en la página 63. Para adquirir módulos de memoria, vaya a: https://www.lenovo.com Problema del conector en serie No se puede acceder al conector en serie.
  • Página 71: Problemas De Software Y De Controladores

    Lenovo Vantage está preinstalado en el sistema y está listo para su ejecución. Nota: Si no puede aislar o reparar el problema por su cuenta tras ejecutar Lenovo Vantage, guarde e imprima los archivos de registro creados por el programa. Necesitará tenerlos a mano cuando hable con el representante del soporte técnico de Lenovo.
  • Página 72: Información De Recuperación

    – Compruebe el código de error en: https://thinkworkstationsoftware.com/diags – Si la aplicación Lenovo PC Diagnostics está instalada en su teléfono inteligente, utilícela para transferir el código de error desde el equipo al teléfono inteligente y realizar un análisis más detallado. La aplicación se puede descargar en Google Play y iTunes App Store.
  • Página 73 42. Después, siga las instrucciones que aparecen en la pantalla para seleccionar el proceso de recuperación apropiado. • Utilice el programa de recuperación de llave USB proporcionado por Lenovo para restaurar la unidad de almacenamiento completa a los valores predeterminados de fábrica.
  • Página 74 Guía del usuario de P920...
  • Página 75: Capítulo 7. Extracción E Instalación De Hardware

    2. Desbloquee cualquier dispositivo de cerradura que fije la cubierta del equipo. Consulte “Bloqueo del equipo” en la página 31. © Copyright Lenovo 2019, 2020...
  • Página 76: Extracción E Instalación De Hardware

    • En la mayor parte de las regiones del mundo, Lenovo requiere que se devuelva la CRU defectuosa. Con la CRU se entregará información al respecto, o esta llegará pocos días después de la llegada de la CRU.
  • Página 77: Conmutador De Presencia De Cubierta (Conmutador De Intrusión)

    conector necesario. Luego, siga las instrucciones que vienen con la opción para hacer la conexión e instalar cualquier software o controlador del dispositivo que se requiera. Conmutador de presencia de cubierta (conmutador de intrusión) Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Lea esto primero: Información importante de seguridad”...
  • Página 78 6. Para extraer el conmutador de presencia de cubierta, haga lo siguiente: Gire el clip en el soporte hacia arriba y, a continuación, libere el conmutador de presencia del clip del círculo para extraerlo del soporte. Figura 11. Extracción de la abrazadera de conmutador de presencia de la abrazadera 7.
  • Página 79: Deflector De Aire De Refrigeración Directa

    8. Disponga el cable del nuevo conmutador de presencia de cubierta y alinee la muesca en el conmutador de presencia de cubierta con la pestaña del chasis. A continuación, gire la abrazadera de conmutador de presencia de cubierta como se muestra hasta que encaje en su posición. Figura 13.
  • Página 80 2. Para extraer el deflector de aire de refrigeración directa, sujete el asa y retire el deflector de aire de refrigeración directa del chasis. Figura 14. Extracción del deflector de aire de refrigeración directa 3. Para instalar el deflector de aire de refrigeración directa, haga lo siguiente: Guía del usuario de P920...
  • Página 81: Dispositivo En Una Bahía De Flexión

    a. Alinee las placas de plástico de la parte superior e inferior del deflector de aire de refrigeración directa con los orificios pequeños del chasis. Asegúrese de que el asa del deflector de aire de refrigeración directa esté hacia la parte frontal del chasis. Figura 15.
  • Página 82 • Módulo de flexión • Alojamiento de almacenamiento de acceso frontal • Kit de conversión de multiunidades • Unidad óptica • Adaptador de unidad óptica delgada • Soporte de la unidad de almacenamiento Nota: Las siguientes instrucciones sobre cómo extraer o instalar una unidad óptica también se aplican a los demás dispositivos admitidos en la bahía de flexión.
  • Página 83 a. Si es necesario, presione el clip que se encuentra bajo la pantalla de plástico, hasta que la pantalla de plástico se expulse de la bahía. Retire la pantalla de plástico de la bahía. A continuación, sujete la pantalla de metal que se encuentra dentro de la bahía y retírela del chasis. Figura 17.
  • Página 84: Dispositivo En El Kit De Conversión De Multiunidades

    Dispositivo en el kit de conversión de multiunidades Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Lea esto primero: Información importante de seguridad” en la página iii. El kit de conversión de multiunidades (en lo sucesivo denominado kit) podría estar equipado con uno de los siguientes componentes, o con ambos: •...
  • Página 85 4. Para instalar una nueva unidad óptica delgada en el kit, haga lo siguiente: a. Alinee las tres pestañas del soporte con los orificios correspondientes en la nueva unidad óptica delgada. A continuación, instale el soporte en la nueva unidad óptica delgada. Figura 21.
  • Página 86 3. Presione el clip como se muestra para abrir la cubierta posterior del kit. Figura 23. Apertura de la cubierta posterior del kit 4. Presione ambos clips simultáneamente uno hacia el otro y retire el soporte de conversión de la parte posterior del kit.
  • Página 87 5. Para extraer la unidad de almacenamiento de 3,5 pulgadas, flexione ambos lados del soporte de conversión y, a continuación, extraiga la unidad del soporte. No toque la placa de circuitos de la unidad. Figura 25. Extracción de la unidad de almacenamiento del soporte 6.
  • Página 88 b. Suelte las pestañas de las ranuras correspondientes. Figura 27. Liberación de las pestañas de las ranuras correspondientes c. Despliegue el soporte como se muestra. Figura 28. Despliegue del soporte Guía del usuario de P920...
  • Página 89 d. Inserte las pestañas en las ranuras correspondientes. Asegúrese de que las pestañas estén fijas en su lugar. Figura 29. Inserción de las pestañas en las ranuras correspondientes 7. Para instalar una unidad de almacenamiento de 3,5 pulgadas en la abrazadera, haga lo siguiente: a.
  • Página 90 c. Deslice la nueva unidad de almacenamiento de 3,5 pulgadas con el soporte en el kit desde la parte posterior hasta que la unidad encaje en su posición. Figura 31. Instalación de la nueva unidad de almacenamiento de 3,5 pulgadas con el soporte en el kit 8.
  • Página 91 2. Asegúrese de que todos los cables estén desconectados del kit. Extraiga el kit desde la parte frontal del equipo. Consulte “Dispositivo en una bahía de flexión” en la página 69. 3. Presione el clip como se muestra para abrir la cubierta posterior del kit. Figura 33.
  • Página 92 5. Para extraer la unidad de almacenamiento de 2,5 pulgadas, flexione ambos lados del soporte de conversión y, a continuación, extraiga la unidad del soporte. No toque la placa de circuitos de la unidad. Figura 35. Extracción de la unidad de almacenamiento de 2,5 pulgadas del soporte 6.
  • Página 93 b. Gire el soporte como se muestra para liberar las pestañas de las ranuras. Figura 37. Giro del soporte c. Gire el soporte como se muestra. Figura 38. Plegado del soporte Capítulo 7 Extracción e instalación de hardware...
  • Página 94 d. Inserte las pestañas en las ranuras correspondientes. Asegúrese de que las pestañas estén fijas en su lugar. Figura 39. Inserción de las pestañas en las ranuras correspondientes 7. Para instalar una unidad de almacenamiento de 2,5 pulgadas, siga estos pasos: a.
  • Página 95: Unidad De Almacenamiento De 3,5 Pulgadas

    c. Deslice la nueva unidad de almacenamiento de 2,5 pulgadas con el soporte en el kit desde la parte posterior hasta que la unidad encaje en su posición. Figura 41. Instalación de la nueva unidad de almacenamiento de 2,5 pulgadas con el soporte en el kit 8.
  • Página 96 Para extraer o instalar una unidad de almacenamiento de 3,5 pulgadas en una bahía de unidad de almacenamiento, haga lo siguiente: 1. Prepare su equipo. Consulte “Preparación del equipo y extracción de la cubierta del equipo” en la página 63. 2.
  • Página 97 4. Para extraer una unidad de almacenamiento de 3,5 pulgadas, haga lo siguiente: a. Flexione ambos lados de la abrazadera para liberar las cuatro patillas de la unidad de almacenamiento. b. Extraiga la unidad de almacenamiento del soporte. Figura 44. Extracción de la unidad de almacenamiento de 3,5 pulgadas del soporte 5.
  • Página 98 a. Sujete la unidad de almacenamiento de 3,5 pulgadas para que los conectores que están hacia la parte posterior de la abrazadera y la placa de circuitos estén hacia arriba. A continuación, flexione ambos lados de la abrazadera y alinee las cuatro patillas en la abrazadera con los orificios correspondientes en la unidad de almacenamiento.
  • Página 99: Unidad De Almacenamiento De 2,5 Pulgadas

    b. Deslice la abrazadera con la unidad de almacenamiento instalada hacia dentro de la bahía de unidad de almacenamiento hasta que la abrazadera encaje en su posición. Figura 46. Instalación del soporte de la unidad de almacenamiento Qué debe hacer a continuación: •...
  • Página 100 3. Presione el agujero de la cubierta de la bahía de unidad de almacenamiento para abrir la cubierta. A continuación, tire el borde de la cubierta como se muestra para extraer la abrazadera de la unidad de almacenamiento de la bahía de unidad de almacenamiento. Figura 47.
  • Página 101 a. Flexione ambos lados de la abrazadera y alinee las cuatro patillas al fondo de la abrazadera con los orificios correspondientes de la unidad de almacenamiento. Notas: • Si está instalando una unidad de disco duro de 2,5 pulgadas, asegúrese de que la placa de circuitos se encuentre hacia abajo y los conectores se encuentren en la parte posterior de la abrazadera.
  • Página 102 3. Presione el agujero de la cubierta de la bahía de unidad de almacenamiento para abrir la cubierta. A continuación, tire el borde de la cubierta como se muestra para extraer la abrazadera de la unidad de almacenamiento de la bahía de unidad de almacenamiento. Figura 50.
  • Página 103 b. Gire la pestaña del adaptador de metal hacia arriba. A continuación, empuje el adaptador como se muestra, hasta que las cuatro pestañas del adaptador se hayan deslizado dentro de las muescas Gire el adaptador como se muestra para extraerlo con la unidad de almacenamiento del convertidor. Figura 52.
  • Página 104 c. Tenga en cuenta la orientación del conector en la nueva unidad de almacenamiento. A continuación, flexione ambos lados del adaptador y alinee las cuatro patillas con los orificios correspondientes de la unidad de almacenamiento. Nota: No toque la placa de circuitos (si tiene acceso a ella) de la unidad de almacenamiento de 2,5 pulgadas.
  • Página 105: Conjunto Del Ventilador Frontal

    e. Sujete el convertidor con la unidad de almacenamiento de 2,5 pulgadas instalada para que los conectores que están hacia la parte posterior de la abrazadera y la placa de circuitos estén hacia arriba. A continuación, flexione los lados de la abrazadera y alinee las patillas en la abrazadera con los orificios correspondientes en el convertidor.
  • Página 106: Conjunto Del Ventilador Posterior

    3. Para extraer el conjunto del ventilador frontal, presione la pestaña y deslice el conjunto del ventilador frontal hacia fuera por el asa para extraerlo del chasis. Figura 58. Extracción del conjunto del ventilador frontal 4. Para instalar el conjunto del ventilador frontal, deslícelo en la abrazadera multifunción hasta que encaje en su posición.
  • Página 107 PRECAUCIÓN: Mantenga alejados los dedos y otras partes del cuerpo de piezas móviles peligrosas. Si sufre lesiones, solicite asistencia médica inmediatamente. Para extraer o instalar el conjunto del ventilador, haga lo siguiente: 1. Prepare su equipo. Consulte “Preparación del equipo y extracción de la cubierta del equipo” en la página 63.
  • Página 108: Unidad De Estado Sólido M.2

    5. Para instalar el conjunto del ventilador posterior, deslícelo en la bahía del conjunto posterior hasta que encaje en su posición. Figura 61. Instalación del conjunto del ventilador posterior 6. Vuelva a instalar el deflector de aire de refrigeración directa. Consulte “Deflector de aire de refrigeración directa”...
  • Página 109 a. Desbloquee la portadora de la unidad de estado sólido M. 2 con la clave proporcionada como se muestra. Guarde la llave en un lugar seguro para su uso posterior. Pulse el botón de expulsión para expulsar el portador del soporte de la unidad de almacenamiento. A continuación, sujete la portadora de la unidad de estado sólido M.2 por el borde superior y retírela con cuidado del soporte.
  • Página 110 c. Suelte el tornillo que fija la unidad de estado sólido M.2. A continuación, extraiga la nueva unidad de estado sólido M.2 de la ranura en un ángulo de unos 20 grados. Nota: No toque la placa de circuitos de la unidad de estado sólido M.2. Figura 64.
  • Página 111 b. Vuelva a instalar la cubierta de la portadora como se muestra y vuelva a instalar los tornillos para fijar la cubierta. Figura 66. Instalación de la cubierta de la unidad de estado sólido M.2 c. Vuelva a instalar la portadora en el soporte hacia dentro, como se muestra, hasta que encaje en su posición.
  • Página 112 Unidad de estado sólido M.2 en el soporte de la unidad de estado sólido M.2 Para extraer o instalar una unidad de estado sólido M.2 en soporte de la unidad de estado sólido M.2, haga lo siguiente: 1. Prepare su equipo. Consulte “Preparación del equipo y extracción de la cubierta del equipo” en la página 63.
  • Página 113 5. Gire el perno de montaje 90 grados en dirección contraria de las manecillas del reloj para liberar el disipador de calor. A continuación, levante el disipador de calor y extráigalo de la unidad de estado sólido M.2. Figura 69. Extracción del disipador de calor del soporte de la unidad de estado sólido M.2 6.
  • Página 114 a. Alinee la muesca en el soporte del tornillo con la muesca correspondiente en la unidad de estado sólido M.2. Inserte el soporte del tornillo en la nueva unidad de estado sólido M.2, como se muestra. Figura 71. Inserción del soporte del tornillo en la unidad de estado sólido M.2 b.
  • Página 115 c. Apriete los tornillos para fijar la nueva unidad de estado sólido M.2. Nota: No apriete el tornillo más de la cuenta. Figura 73. Fijación de la unidad de estado sólido M.2 8. Para instalar el disipador de calor de la unidad de estado sólido M.2, haga lo siguiente: a.
  • Página 116 c. Presione el perno de montaje hacia abajo. A continuación, gire el perno de montaje 90 grados en sentido de las manecillas del reloj para fijar el disipador de calor al soporte de la unidad de estado sólido M.2. Figura 75. Fijación del disipador de calor al soporte de la unidad de estado sólido M.2 9.
  • Página 117 b. Gire la pestaña hacia abajo hasta que encaje en su posición. Asegúrese de que el seguro dentro de la abrazadera multifunción esté cerrado. Figura 77. Cierre del seguro de la tarjeta Qué debe hacer a continuación: • Para trabajar con otra pieza de hardware, vaya al apartado pertinente. •...
  • Página 118 2. Deslice los cierres de la cubierta a la posición abierta. A continuación, gire la cubierta como se muestra, hasta que se detenga. Figura 79. Apertura de la cubierta 3. Suelte los tornillos que fijan el disipador de calor de la unidad de estado sólido M.2. A continuación, extraiga el disipador de calor tal como se muestra.
  • Página 119 4. Para extraer la unidad de estado sólido M.2, tire hacia afuera la manilla del mecanismo de cierre de sujeción para soltar la unidad de estado sólido M.2. A continuación, extraiga la unidad de estado sólido M.2 del adaptador PCIe. Figura 81.
  • Página 120 c. Tire el asa del mecanismo de cierre de sujeción hacia fuera, hasta la posición abierta. Figura 83. Apertura del mecanismo de cierre de sujeción d. Sostenga la nueva unidad de estado sólido M.2 por los bordes y asegúrese de que la placa de circuitos esté...
  • Página 121 6. Instale el disipador de calor como se muestra. A continuación, apriete los tornillos para asegurar el disipador de calor. Figura 85. Instalación del disipador de calor en el adaptador PCIe 7. Instale la cubierta inferior como se muestra. A continuación, deslice los cierres de la cubierta a la posición de bloqueo.
  • Página 122: Conjunto De La Fuente De Alimentación

    Conjunto de la fuente de alimentación Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Lea esto primero: Información importante de seguridad” en la página iii. El sistema no tiene ninguna pieza móvil una vez que se ha desconectado el cable de alimentación; no obstante, los avisos siguientes son necesarios para su seguridad y certificación adecuada de Underwriters Laboratories (UL).
  • Página 123: Módulo De Memoria

    4. Con el tirador abierta, deslice el conjunto de la fuente de alimentación hacia dentro de la bahía de conjunto de la fuente de alimentación hasta que encaje en su posición. Gire el tirador hasta la posición de cerrado para asegurarse de que el nuevo conjunto de la fuente de alimentación esté instalado completamente en su posición.
  • Página 124 Figura 89. Orden de instalación del módulo de memoria para equipos con un microprocesador Figura 90. Orden de instalación del módulo de memoria para equipos con dos microprocesadores Nota: Para evitar pérdida de rendimiento, si las ranuras de memoria 1 están ocupadas y las ranuras de memoria 2 están vacías, mueva los módulos de memoria de las ranuras 1 a las ranuras 2 adyacentes respectivamente.
  • Página 125 5. Para extraer un módulo de memoria, abra los clips de sujeción y retire con cuidado el módulo de memoria de la ranura de memoria. Figura 92. Extracción del módulo de memoria 6. Para instalar un módulo de memoria, haga lo siguiente: a.
  • Página 126: Tarjeta Pcie

    b. Coloque el módulo de memoria nuevo encima de la ranura de memoria. Asegúrese de que la muesca en el módulo de memoria se alinee correctamente con la llave de la ranura en la placa del sistema. Empuje el módulo de memoria perpendicularmente hacia dentro de la ranura hasta que se cierren los clips de sujeción.
  • Página 127 Figura 95. Orden de instalación de tarjetas PCIe para equipos con un microprocesador Figura 96. Orden de instalación de tarjetas PCIe para equipos con dos micrprocesadores Para extraer o instalar una tarjeta PCIe, haga lo siguiente: 1. Prepare su equipo. Consulte “Preparación del equipo y extracción de la cubierta del equipo” en la página 63.
  • Página 128 Gire la pestaña hacia arriba para abrir el seguro del soporte multifunción. Figura 97. Apertura del seguro de la tarjeta Sujete el soporte de sujeción de la tarjeta PCIe por los extremos y tire suavemente de ella hacia fuera del seguro. Extraiga el soporte de sujeción completamente del seguro de la tarjeta PCIe. Figura 98.
  • Página 129 b. Levante el asa que se ubica en la parte posterior del chasis hasta que se detenga y, a continuación, gírela como se muestra hasta que se detenga. Se abrirá el seguro de la tarjeta PCIe Figura 99. Apertura del seguro de la tarjeta PCIe c.
  • Página 130 d. Sujete la tarjeta y tire suavemente de ella hacia fuera de la ranura. Figura 101. Extracción de la tarjeta PCIe Notas: • Si la tarjeta está conectada a otro dispositivo, desconecte los cables de la tarjeta. • La tarjeta podría caber ajustadamente en la ranura. Si fuera necesario, mueva de manera alternada cada lado de la tarjeta un poco hasta que salga de la ranura.
  • Página 131 a. Levante el asa que se ubica en la parte posterior del chasis hasta que se detenga y, a continuación, gírela como se muestra hasta que se detenga. Se abrirá el seguro de la tarjeta PCIe Figura 102. Apertura del seguro de la tarjeta PCIe b.
  • Página 132 d. Alinee la muesca en la nueva tarjeta PCIe con la llave de ranura en la ranura de la tarjeta PCIe. A continuación, inserte la nueva tarjeta PCIe hacia abajo en la ranura de la tarjeta hasta que esté bien instalada.
  • Página 133 e. Gire el asa como se muestra hasta que se detenga y, a continuación presiónela hacia abajo hasta que el seguro encaje en su posición. Figura 104. Cierre del seguro de la tarjeta PCIe f. En algunos modelos, instale el soporte de sujeción de la tarjeta PCIe. Capítulo 7 Extracción e instalación de hardware...
  • Página 134 Inserte el extremo correspondiente del soporte de la tarjeta PCIe en los huecos del seguro de la tarjeta PCIe, como se muestra. Gire el soporte de sujeción hacia abajo para insertar la parte en la ranura correspondiente de la abrazadera multifunción. Figura 105.
  • Página 135: Tarjeta Pcie De Longitud Completa

    Qué debe hacer a continuación: • Para trabajar con otra pieza de hardware, vaya al apartado pertinente. • Para completar la instalación o la sustitución, vaya a “Cómo finalizar la sustitución de piezas” en la página 142. Tarjeta PCIe de longitud completa Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Lea esto primero: Información importante de seguridad”...
  • Página 136 1. Prepare su equipo. Consulte “Preparación del equipo y extracción de la cubierta del equipo” en la página 63. 2. Apoye el equipo sobre un lateral para acceder más fácilmente a las ranuras de la tarjeta PCIe. 3. Ubique la ranura de la tarjeta PCIe. Consulte “Piezas en la placa del sistema” en la página 8. 4.
  • Página 137 Si la tarjeta se instala en una ranura de la tarjeta PCIe 3.0 x16 1 ( ), coloque la pestaña en la abrazadera junto al microprocesador 2, ranura de memoria 1 ( ) hacia arriba para liberar el cierre de sujeción de la ranura de la tarjeta PCIe.
  • Página 138 c. Desconecte el cable de alimentación de la tarjeta PCIe de longitud completa y, a continuación, sujete la tarjeta y retírela de la ranura con cuidado. Figura 112. Extracción de la tarjeta PCIe de longitud completa Notas: • Si la tarjeta está conectada a otro dispositivo, desconecte los cables de la tarjeta. •...
  • Página 139 a. Gire hacia afuera la pestaña en la abrazadera multifunción hasta que se detenga. Se abrirá el seguro de la tarjeta PCIe . Levante el asa que se ubica en la parte posterior del chasis hasta que se detenga y, a continuación, gírela como se muestra hasta que se detenga. Se abrirá el seguro de la tarjeta PCIe Figura 113.
  • Página 140 d. Alinee la muesca en la nueva tarjeta PCIe de longitud completa con la llave de ranura en la ranura de la tarjeta PCIe. A continuación, inserte la nueva tarjeta hacia abajo en la ranura de la tarjeta hasta que esté bien instalada. Nota: No toque la placa de circuito de la tarjeta PCIe.
  • Página 141: Módulo De Supercondensador

    e. Gire el asa como se muestra hasta que se detenga y, a continuación presiónela hacia abajo hasta que el seguro encaje en su posición. Gire la pestaña hacia abajo hasta que encaje en su posición. Figura 115. Cierre de los seguros de la tarjeta PCIe f.
  • Página 142 4. Ubique la ranura de la tarjeta PCIe, donde se instala el adaptador RAID con el soporte del módulo de supercondensador. Consulte “Componentes del equipo” en la página 7. 5. Para extraer un módulo de supercondensador, haga lo siguiente: a. Tire y gire la pestaña de la abrazadera multifunción, como se muestra, para abrir el seguro interior. Figura 116.
  • Página 143 b. Desconecte el cable del módulo de supercondensador del adaptador RAID. A continuación, extraiga el soporte con el módulo de supercondensador que presenta problemas. Figura 117. Extracción del módulo de supercondensador 6. Para instalar un módulo de supercondensador, haga lo siguiente: a.
  • Página 144: Soportes Multifunción

    d. Inserte el extremo correspondiente del soporte en los huecos del seguro de la tarjeta PCIe, como se muestra. Gire el soporte hacia abajo para insertar la parte en la ranura correspondiente de la abrazadera multifunción. A continuación, gire la pestaña de la abrazadera multifunción para fijar el soporte.
  • Página 145 2. Ubique la abrazadera multifunción en la posición superior del chasis. Consulte “Componentes del equipo” en la página 7. 3. Para acceder a la abrazadera multifunción, extraiga las siguientes piezas: • “Deflector de aire de refrigeración directa” en la página 67 (si es necesario) •...
  • Página 146 5. Alinee tres pestañas de la abrazadera con los orificios correspondientes en el chasis. A continuación, inserte las tres pestañas en los orificios correspondientes hasta que la abrazadera encaje en su posición. Figura 120. Reinstalación de la abrazadera multifunción 6. Si extrajo las siguientes piezas, vuelva a instalarlas: •...
  • Página 147 • “Deflector de aire de refrigeración directa” en la página 67 (si es necesario) • “Conjunto del ventilador frontal” en la página 93 • “Tarjeta PCIe” en la página 114 (si es necesario) • “Módulo de supercondensador” en la página 129 (si es necesario) •...
  • Página 148: Batería Plana

    5. Alinee las pestañas y las pestañas de la abrazadera con los orificios correspondientes en el chasis. A continuación, inserte las pestañas en los orificios correspondientes hasta que la abrazadera encaje en su posición. Figura 122. Reinstalación de la abrazadera multifunción 6.
  • Página 149 Consulte el “Aviso sobre la batería plana de litio” en la Guía de seguridad, garantía y configuración para obtener información acerca de cómo desechar la batería plana. Para extraer e instalar la batería plana, haga lo siguiente: 1. Prepare su equipo. Consulte “Preparación del equipo y extracción de la cubierta del equipo” en la página 63.
  • Página 150: Unidades Wi-Fi

    7. Vuelva a instalar la cubierta del equipo y vuelva a conectar los cables. Consulte “Cómo finalizar la sustitución de piezas” en la página 142. Nota: Cuando se encienda el equipo por primera vez después de haber sustituido la batería plana, podría aparecer un mensaje de error.
  • Página 151 b. Si el equipo viene con un módulo de tarjeta Wi-Fi que admite la función Bluetooth, desconecte el cable Bluetooth del adaptador Wi-Fi. Figura 126. Desconexión del cable Bluetooth c. En la parte posterior del equipo, levante el asa y gírela como se muestra hasta que se detenga. Se abrirá...
  • Página 152 d. Sujete el adaptador Wi-Fi y sáquelo con cuidado de la ranura. Figura 128. Extracción del adaptador Wi-Fi Nota: La tarjeta podría caber ajustadamente en la ranura. Si fuera necesario, mueva de manera alternada cada lado de la tarjeta un poco hasta que salga de la ranura. e.
  • Página 153 a. Inserte la tarjeta Wi-Fi en la ranura mini PCIe que se encuentra en el adaptador Wi-Fi. Instale dos tornillos para fijar la tarjeta Wi-Fi al adaptador Wi-Fi. Conecte dos cables de la antena Wi-Fi a la tarjeta Wi-Fi. Figura 130. Instalación de la tarjeta de Wi-Fi b.
  • Página 154: Cómo Finalizar La Sustitución De Piezas

    e. Conecte los conectores de cable de la antena Wi-Fi a los conectores de la antena Wi-Fi correspondientes que se encuentran en la parte posterior del equipo, como se muestra. Figura 132. Instalación de la antena Wi-Fi f. Apriete los conectores de cable de la antena Wi-Fi para fijarlos a la parte posterior del equipo. Qué...
  • Página 155 2. Antes de volver a instalar la cubierta del equipo, asegúrese de que los cables estén colocados correctamente. Mantenga los cables alejados de los goznes y laterales del chasis del sistema para que no haya interferencias al volver a instalar la cubierta del equipo. 3.
  • Página 156 Guía del usuario de P920...
  • Página 157: Capítulo 8. Obtención De Información, Ayuda Y Servicio

    Capítulo 8. Obtención de información, ayuda y servicio Este capítulo proporciona información sobre cómo obtener ayuda y soporte de Lenovo. Recursos de información Puede utilizar la información de este apartado para acceder a recursos útiles relacionados con sus necesidades informáticas.
  • Página 158: Sitio Web De Soporte De Lenovo

    Para el periodo de garantía del sistema, vaya a https://www.lenovo.com/warranty-status Para obtener una lista con los números de teléfono de servicio y soporte técnico de soporte de Lenovo, vaya https://pcsupport.lenovo.com/supportphonelist Nota: Los números de teléfono pueden cambiar sin previo aviso. Si no se proporciona el número de su país o zona geográfica, póngase en contacto con su distribuidor de Lenovo o con el representante de ventas de...
  • Página 159: Uso De Otros Servicios

    Microsoft Windows preinstalado, vaya a https://support.microsoft.com . También puede ponerse en contacto con el Centro de soporte al cliente de Lenovo para obtener ayuda. Es posible que tenga que pagar por este servicio. Compra de servicios adicionales Durante y después del periodo de garantía, puede comprar servicios adicionales. Ejemplos de estos servicios adicionales son: •...
  • Página 160 Guía del usuario de P920...
  • Página 161: Apéndice A. Velocidad De Memoria Del Sistema

    • Los modelos de microprocesador que admite el equipo pueden variar. Para ver una lista de los modelos de microprocesador admitidos, póngase en contacto con el Centro de soporte al cliente de Lenovo. Consulte la siguiente información acerca de la velocidad de memoria del sistema: •...
  • Página 162 Guía del usuario de P920...
  • Página 163: Apéndice B. Información Adicional Acerca Del Sistema Operativo Ubuntu

    Apéndice B. Información adicional acerca del sistema operativo Ubuntu En países o regiones limitados, Lenovo ofrece a sus clientes una opción para solicitar equipos con el sistema ® operativo Ubuntu preinstalado. Si el sistema operativo Ubuntu está disponible en su equipo, lea la siguiente información antes de utilizarlo.
  • Página 164 Guía del usuario de P920...
  • Página 165: Apéndice C. Información Certificada Reglamentaria Y De Tco Sobre Países Y Regiones

    • Consult an authorized dealer or service representative for help. Lenovo is not responsible for any radio or television interference caused by using other than specified or recommended cables and connectors or by unauthorized changes or modifications to this equipment.
  • Página 166 UE del sistema, si corresponde, están disponibles en la siguiente dirección de Internet: http://www.lenovo.com/eu-doc-workstations Lenovo no acepta la responsabilidad por el incumplimiento de los requisitos de protección que se derive de una modificación no recomendada del producto, incluida la instalación de tarjetas de opciones de otros fabricantes.
  • Página 167: Marca De Cumplimiento De Eurasia

    Geräten), bzw. der EMV EU Richtlinie 2014/30/EU, für Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart.
  • Página 168: Información De Conformidad De Radio Inalámbrica De México

    En función de la configuración del sistema y del país o región donde se compró el sistema, puede que haya recibido otros avisos normativos impresos. Todos los avisos normativos están disponibles en el sitio web de soporte Lenovo en formato electrónico. Para tener acceso a copias electrónicas de la documentación, vaya a https://support.lenovo.com...
  • Página 169: Apéndice D. Información De Weee Y Reciclaje De Países Y Regiones

    Información WEEE importante La marca WEEE en los productos Lenovo se aplica a países con la normativa de desecho electrónico, WEEE (por ejemplo, la Directiva europea WEEE, las normas de desecho electrónico (administración) de India). Los dispositivos están etiquetados de acuerdo con las regulaciones locales sobre el desecho de equipos eléctricos y electrónicos (WEEE).
  • Página 170: Información Sobre Reciclaje Para Japón

    Collecting and recycling a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources.
  • Página 171: Información De Reciclaje De Baterías Para La Unión Europea

    Eliminación de las baterías de los productos Lenovo Su dispositivo Lenovo podría contener una batería de iones de litio o una batería de hidruro metálico de níquel. Puede encontrar detalles sobre la batería en la documentación del producto. Si se debe eliminar una batería, aíslela con cinta de vinilo, póngase en contacto con ventas o servicio de Lenovo, con el...
  • Página 172 Guía del usuario de P920...
  • Página 173: Apéndice E. Directiva De Restricción De Sustancias Peligrosas (Rohs) De Países Y Regiones

    Para obtener más información acerca de cumplimiento de Lenovo de RoHS a nivel global, vaya a: https://www.lenovo.com/rohs-communication RoHS de Turquía The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE). RoHS de Ucrania RoHS de India RoHS compliant as per E-Waste (Management) Rules.
  • Página 174 RoHS de China continental RoHS de Taiwán Guía del usuario de P920...
  • Página 175: Apéndice F. Información Del Modelo De Energy Star

    ENERGY STAR, vaya a https://www.energystar.gov/ Lenovo le anima a que el hacer un uso más eficaz de la energía pase a formar parte de sus operaciones diarias. Para ayudarle a conseguirlo, establezca la aplicación de las siguientes características de gestión de energía cuando el sistema esté...
  • Página 176 Guía del usuario de P920...
  • Página 177: Apéndice G. Avisos
