Piezas en la placa del sistema

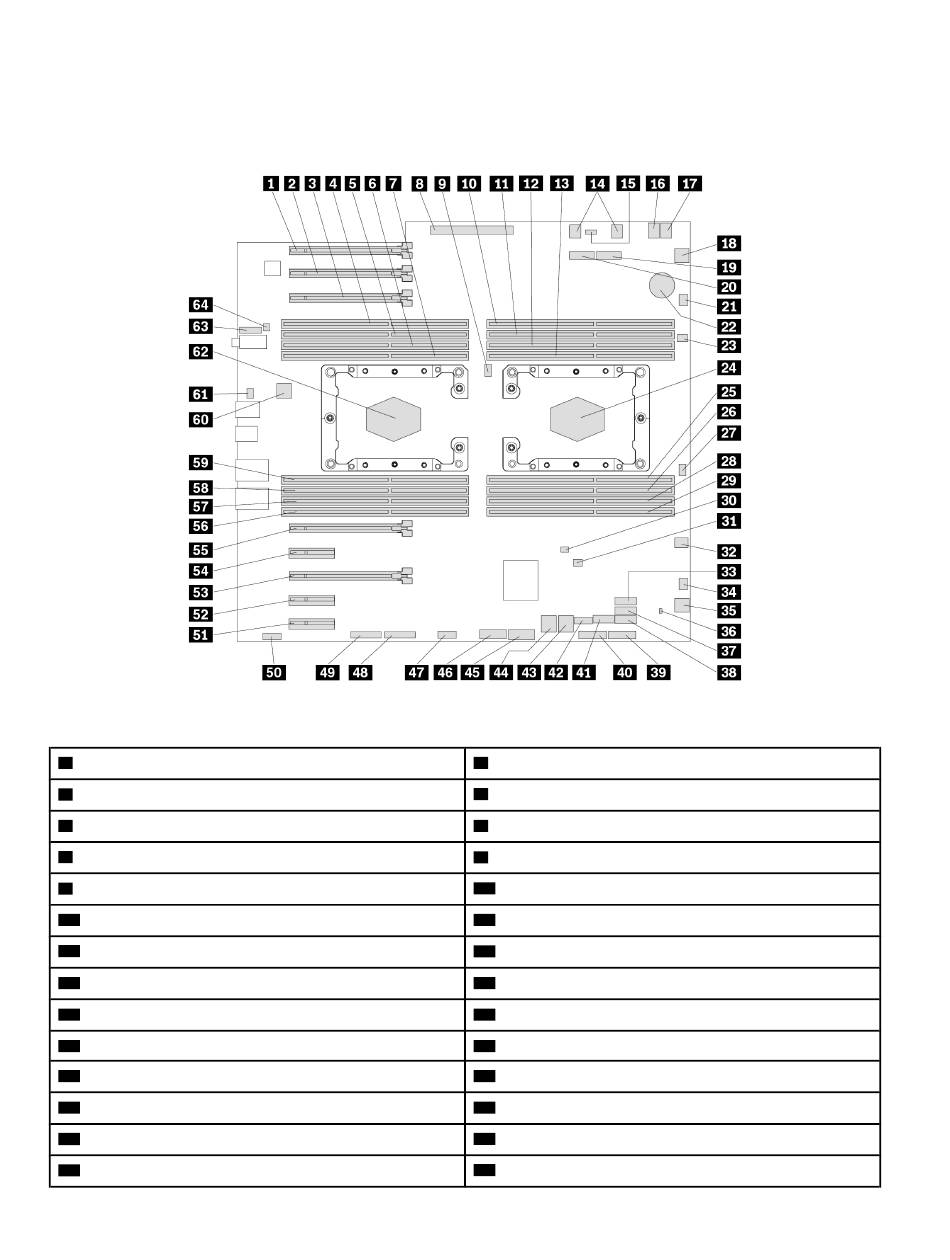

Las siguiente ilustración muestra la ubicación de las piezas de la placa del sistema.
Nota: Es posible que el aspecto de la placa del sistema sea ligeramente diferente del de la ilustración.
Figura 4. Piezas en la placa del sistema
1
Ranura de la tarjeta PCIe 3.0 x16 6
3
Ranura de la tarjeta PCIe 3.0 x16 8
5
Microprocesador 2 ranura de memoria 6
7
Microprocesador 2 ranura de memoria 8
9
Conector del ventilador del microprocesador 2
11
Microprocesador 1 ranura de memoria 5
13
Microprocesador 1 ranura de memoria 7
15
Conector VROC
17
Conector de alimentación de 4 patillas
19
Unidad de estado sólido M.2 ranura 2
21
Conjunto de conexión invisible (BCA) 2 conectores
23
Conector de sensor térmico
25
Microprocesador 1 ranura de memoria 8
27
Conector del ventilador del microprocesador 1
8
Guía del usuario de P920
2
Ranura de la tarjeta PCIe 3.0 x16 7
4
Microprocesador 2 ranura de memoria 2
6
Microprocesador 2 ranura de memoria 4
8
Conector de la fuente de alimentación
10
Microprocesador 1 ranura de memoria 1
12
Microprocesador 1 ranura de memoria 3
14
Conectores de ventilador de la unidad óptica
16
Conector de alimentación de 4 patillas
18
Conector del conjunto del ventilador frontal
20
Unidad de estado sólido M.2 ranura 1
22
Batería plana
24
Socket del microprocesador 1
26
Microprocesador 1 ranura de memoria 4
28
Microprocesador 1 ranura de memoria 6
