ESPAGNOL
ENTRADAS / SALIDAS
CV1: entrada contador volumétrico grupo 1
CV2: entrada contador volumétrico grupo 2
CV3: entrada contador volumétrico grupo 3
ENTRADAS ANALÓGICAS EN BAJA TENSIÓN
STCAF: entrada sonda de temperatura caldera
STLVAP: entrada sonda de temperatura lanza vapor
SLIV: entrada sonda de nivel caldera
SLIVMIN: entrada sonda de nivel mínimo caldera
SALIDAS EN BAJA TENSIÓN (baja tensión)
RISCAF: salida en baja tensión para triac (tríodo de corriente alterna) o relé estático resistencia caldera (PID)
LÍNEA SERIAL RS232 (baja tensión)
TxD/RxD: señales para transmisión serial RS232 (TTL)
LÍNEA DE PROGRAMACIÓN MICROPROCESADOR (baja tensión)
FLASH: señales para programación "on-board" del procesador Flash (con uso Gicar)
SALIDAS EN ALTA TENSIÓN (8 RELÉS)
BOMBA: salida relé bomba
EV1: salida relé electroválvula erogación grupo 1
EV2: salida relé electroválvula erogación grupo 2
EV3: salida relé electroválvula erogación grupo 3
EVLIV: salida relé electroválvula llenado
EVTEA: salida relé electroválvula té
ON/OFF: salida relé contador general (on/off) o para telerruptor calentamiento (no PID)
EVVAP : salida relé electroválvula vapor
ALIMENTACIÓN (alta tensión)
La dosificación se alimenta con la tensión nominal de red mediante el conector correspondiente.

CONEXIONES

Véanse las "Características eléctricas"
Al alimentar la dosificación con el interruptor general externo, ésta retoma el estado de "OFF" o de "IDLE-ON" en el que estaba antes de la
desconexión de la red (véanse "Procedimientos en caso de apagón").

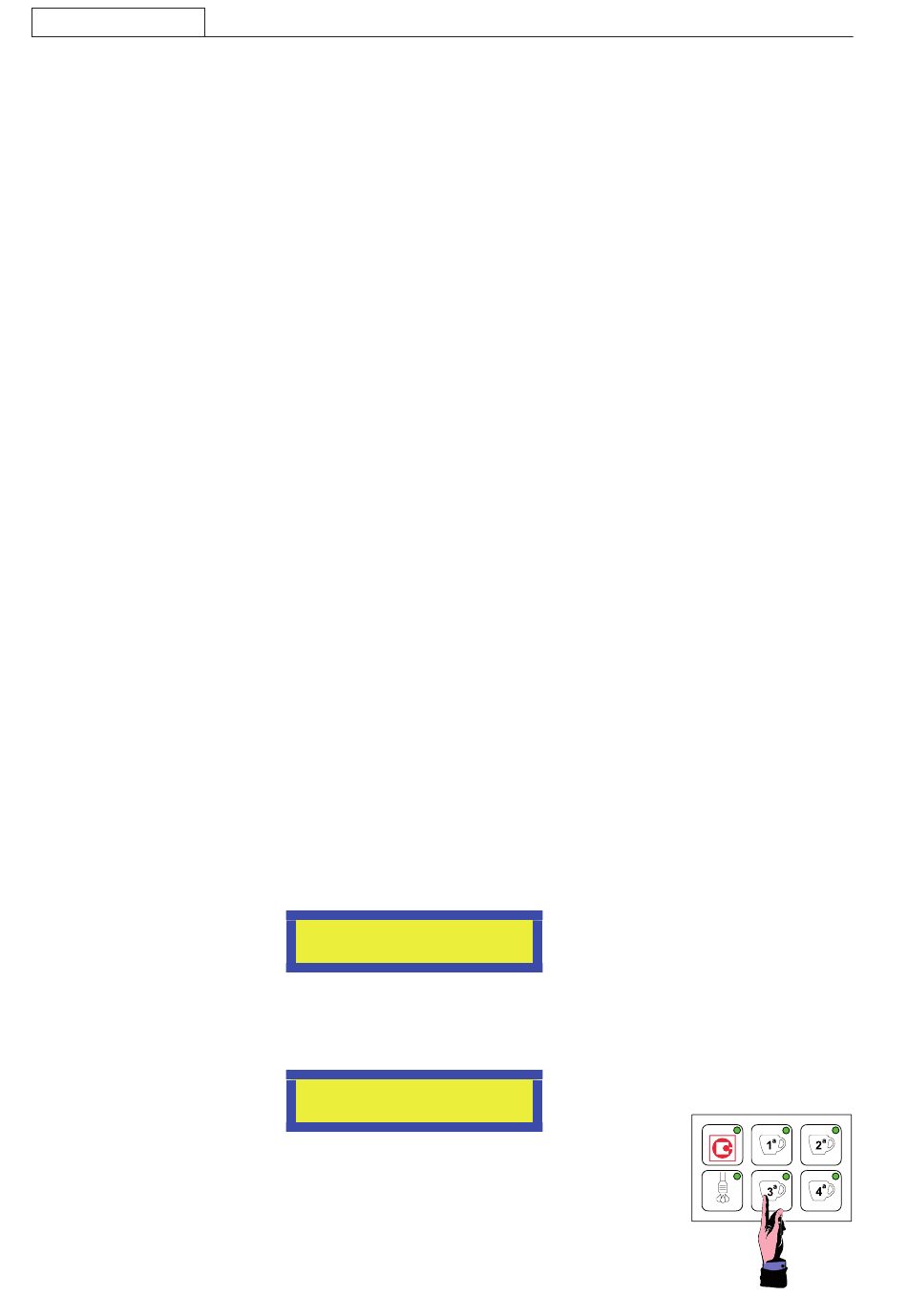

Durante la puesta en tensión de la dosificación, en el display se ve brevemente la versión del programa instalado (x.yy).
en el display se ve:
ESTADO DE OFF (DOSIFICACIÓN APAGADA PERO ALIMENTADA)
Con la dosificación apagada:
- todas las salidas están desactivadas
- todas las funciones están inhabilitadas a excepción de las de Programación NIVEL TÉCNICO.
en el display se ve:
où hh:mm indiquent l'heure et les minutes courantes
ESTADO DE IDLE ON (ENCENDIDA)
ENCENDIDO
Para encender la dosificación, presione el botón K3GR1.
En el estado de idle-on, la dosificación detecta el estado relativo a las sondas de nivel y nivel mínimo (la última
solamente si se utiliza); si la sonda detecta la falta de agua en la caldera, se prepara el llenado de ésta mediante
ENTRADAS / SALIDAS
ENCENDIDO DE LA DOSIFICACIÓN
3D5 DE LUXE
REV.X.YY
OFF hh:mm
