(4) Bandeja de salida (página 24)
Recoge las impresiones expulsadas.
(5) Tope de salida (página 24)
Permite ajustar la posición en función del tamaño de
impresión utilizado. Existen tres posiciones de ajuste.
(6) Adaptador de la bandeja de salida (página 24)
Colóquelo en la bandeja de salida para impedir que las
impresiones se caigan.
(7) Cubierta de la salida
Colóquelo en la bandeja de salida para impedir que las
impresiones se expulsen demasiado lejos de la ranura de
salida durante la impresión.
(8) Ranura de salida
Las impresiones se expulsan desde aquí.
(9) Compuerta de la cinta (página 22)
Ábrala y ciérrela cuando vaya a sustituir la cinta de tinta.
Esta compuerta no se abre con la unidad encendida. Para
obtener más información, consulte "Carga del rollo de
papel y la cinta de tinta" en la página 18.
(10) Compuerta del papel (página 20)
Ábrala y ciérrela cuando vaya a sustituir los rollos de
papel.
Esta compuerta no se abre con la impresión en curso.
(11) Palanca de la compuerta de papel
Utilícela para abrir la compuerta del papel.

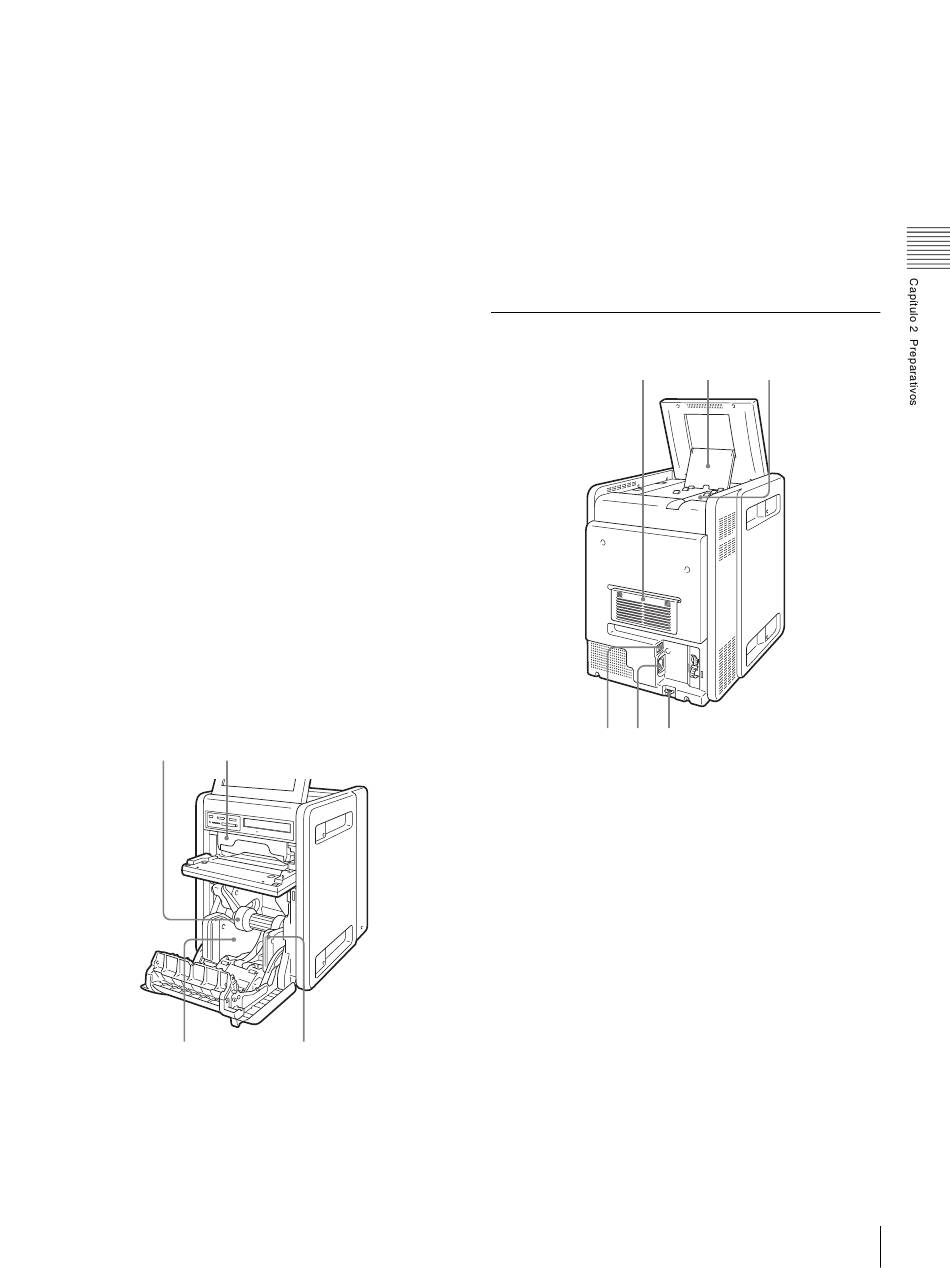

Si las compuertas del papel y la cinta se
encuentran abiertas
(A) (B)
(C)
(A) Núcleo del rollo de papel
Introdúzcalo en el rollo de papel.
(B) Bandeja de la cinta
Coloque la cinta de tinta aquí.
(D)
(C) Adaptador del papel (azul)
(D) Adaptador del papel (rosa)
Coloque los adaptadores del papel en la impresora
cuando utilice el paquete de impresión de la serie
2UPC-R203/R205.
(12) Receptáculo para trozos de papel (página 23)
Entre cada impresión se crean márgenes de espacio vacío.
Estos márgenes se cortan durante la impresión y se dejan
caer en este receptáculo.

Parte posterior

(1)
(4) (5) (6)
(1) Cubierta del filtro
El filtro de ventilación se encuentra ubicado debajo de esta
cubierta.
(2) Soporte de la pantalla
Utilice este soporte para ajustar el ángulo de la pantalla.
(3) Cubierta del conector de extensión
Los conectores necesarios al utilizar las funciones de
extensión se encuentran localizados debajo de esta
cubierta.
(2) (3)
Controles y funciones
15
