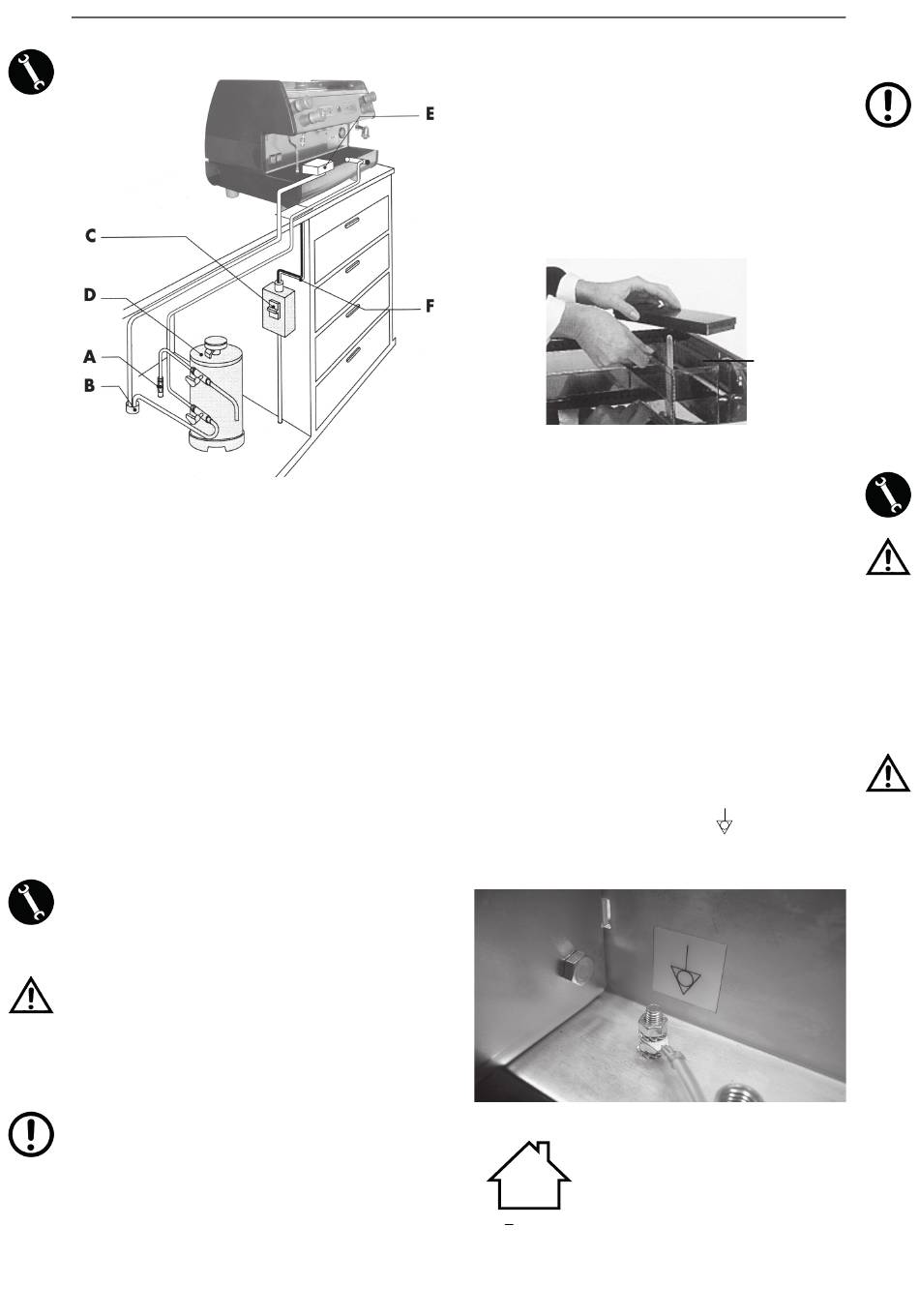

5 – INSTALLATION
A. Réseau de distribution de l'eau
B. Conduite de décharge
C. Interrupteur de protection
D. Adoucisseur
E. Bassin de décharge
F. Câble d'alimentation
Avant d'installer la machine, s'assurer que:
1. la machine ne présente pas de bosses, marques de choc
ou déformations;
2. il n'y a pas de parties mouillées ou marques dérivants d'une
possible exposition de l'emballage aux intempéries;
3. il n'y a pas de marques de manumissions.
Après un soigneux contrôle assurant que le transport a été effectué
correctement, procéder avec l'installation.
Vérifier que l'appareil soit installé dans une superficie de niveau
de minime hautesse de 90 cm, fait pour soutenir le poids en pre-
nant soin de respecter une zone libre de 30 cm environ l'appareil.
Effectuer ensuite l'installation, suivant soigneusement les opérations
suivantes.
5.1 – BRANCHEMENT AU RÉSEAU PRINCIPAL DE L'EAU
Attention! La machine doit être alimentée avec de l'eau
d'une dureté supérieure à 8°F.
Important! Ce n' est pas possible utiliser des tuyaux et
des joints déjà utilisés.
On conseille l'installation d'un adoucisseur pour l'alimentation
hydraulique de la machine.
S'assurer que la machine est branchée à un réseau d'eau potable.
La communication à l'approvisionnement à l'eau de cet appareil
doit être en conformité avec la législation nationale du pays d'uti-
lisation. La pression maximale du système d'approvisionnement de
l'eau à l'unité ne doit pas dépasser 0,65 MPa.
- Brancher l'adoucisseur (D) au réseau de l'eau (A).
REMARQUE: avant de brancher l'adoucisseur à la machine,
effectuer un nettoyage, jusqu'au moment ou l'eau en sort limpide
et procéder ensuite au branchement.
- Brancher le bassin de décharge (E) à la conduite de décharge
- Pour ce qui concerne la pression du réseau, si elle dépasse les
0,5MPa (5bar), on conseille d'installer un réducteur de pression
taré pour les hautes pressions (un dispositif par moyen duquel
une éventuelle augmentation de pression ne va pas influencer la
pression en sortie).
BRANCHEMENT D'EAU MODELE PUB E
Pour le modèle PUB E, doté de réservoir d'eau incorporé (18), rem-
plir le réservoir avec 2,5 litres d'eau. La machine n'est pas dotée
du raccordement de décharge de l'eau de réseau, qui est recueillie
dans le bassin inférieure de décharge (7); après avoir fait 20/25
cafés, retirer le bassin et vider l'eau de réseau qu'elle contient.
Pour le modèle avec raccord au réseau de distribution de l'eau,
préparer le branchement d'eau et s'assurer que l'eau arrive réguliè-
rement à la machine ; raccorder le tuyau en caoutchouc (livré) au
raccord coudé situé sous la machine et faire s'écouler l'eau de réseau
dans une conduite de décharge ou dans un récipient prévu à cet effet.
5.2 – BRANCHEMENT ÉLECTRIQUE
Attention! Avant de procéder au branchement électrique,
il faut s'assurer que la tension est correspondante aux
caractéristiques indiquées sur la plaque CE.
Vérifier que la ligne d'alimentation électrique est à mesure de
tolérer la charge de la machine (voir le chapitre 4 - tableau des
caractéristiques techniques).
Brancher l'appareil à une prise de terre conforme aux lois en vigueur.
Vérifier que le câble d'alimentation est en perfect état et conforme
aux dispositions internationales et européennes de sécurité.
L'utilisateur doit alimenter la machine protégeant la ligne avec
un interrupteur de sécurité (sauve-vie) approprié, selon les lois en
vigueur au pays d'installation.
Brancher le câble d'alimentation (F) au réseau électrique par
moyen d'une fiche où, en cas d'installation fixe, il faut prévoir un
interrupteur à plusieurs pôles (C) pour la séparation du réseau,
avec au moins 3 mm. de distance des contactes.
Il est obligatoire de connecter le câble jaune / vert à la
mise à terre de l'établissement.
La machine est équipée d'un terminal de liaison dans le drain du
bac pris en charge par le symbole suivant
Le terminal est en mesure d'accueillir des câbles de 2,5 mm a 6
mm, avec bornes à anneau pour vis M6.
IMPORTANT
La phase de connexion de la machine à
café n'est autorisée que dans les locaux qui
ont un système électrique qui fournit la réfé-
rence appropriée pour une consommation
d'énergie correcte de l'unité.
> 100A
41
