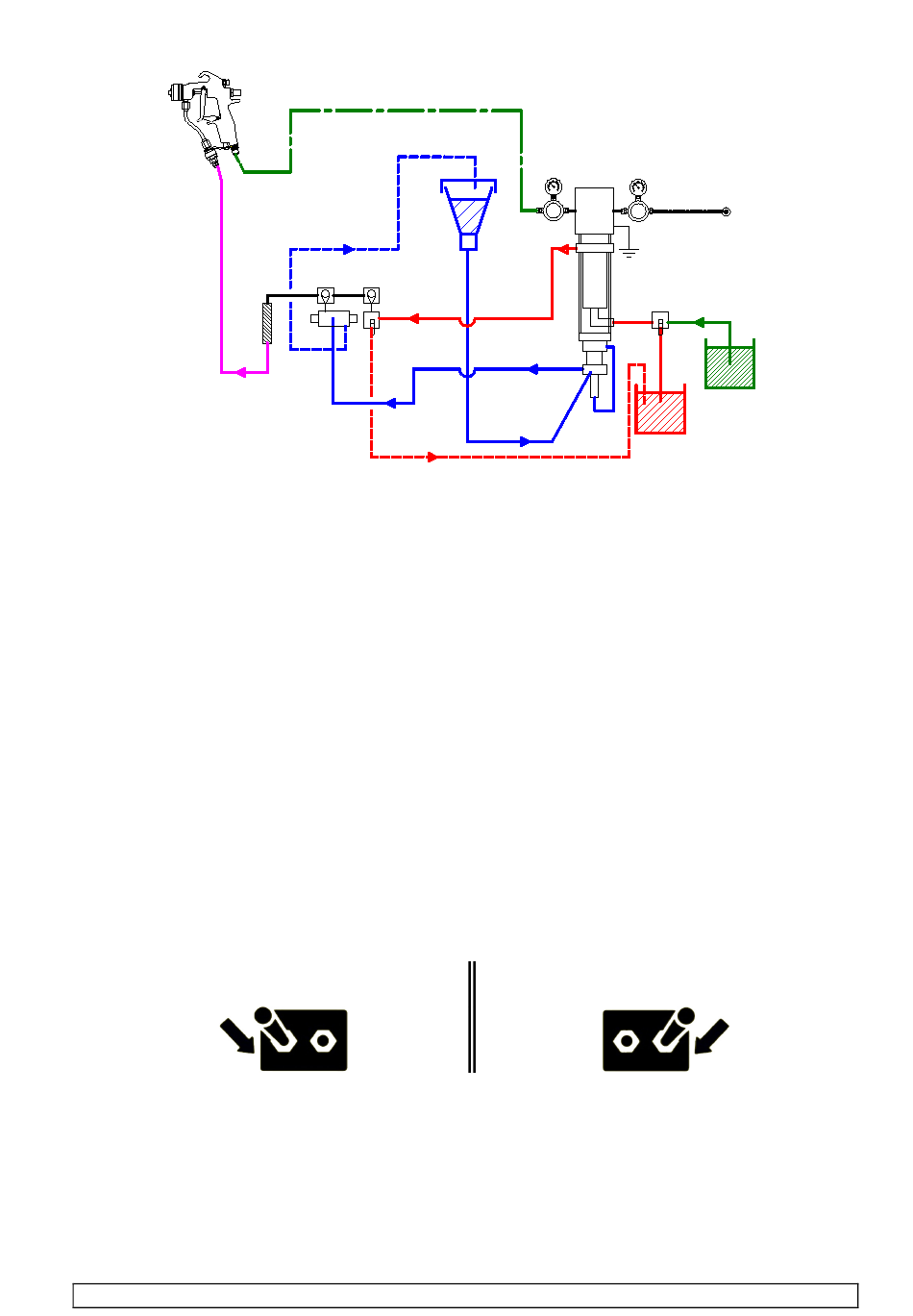

3. PRINCIPIO DE FUNCIONAMIENTO
19
15
17
Esta bomba dosifica y mezcla 2 componentes A y B según una proporción volúmica bien definida
(consultar ficha técnica del producto).
Las hidráulicas HA y HB están acopladas a un motor neumático MP. Sus dimensiones están
calculadas para que cada una entregue los componentes A y B en la proporción deseada.
La hidráulica HA aspira y expulsa la BASE A.
La hidráulica HB aspira y expulsa el CATALIZADOR B.
En cuanto actuamos sobre el gatillo de la pistola (19), la bomba dosificadora se pone en marcha
aspirando la BASE y el CATALIZADOR. Los dos productos están dosificados. Se expulsan de
manera simultánea hacia los grifos (11) y (12), pasan por los bloques válvulas anti retorno (13) y (14)
y mezclados en el mezclador estático (15). El producto mezclado se diriga después hacia la pistola a
través de la tubería (17).
La bomba dosificadora se para en cuanto soltamos el gatillo de la pistola :
El manorreductor (9) regula la presión de aire en la bomba, por lo tanto la presión del producto.
El manorreductor (8) regula la presión de aire de pulverización de la pistola.
Nota :
la válvula (11) es una válvula 3 vías :
- empuñadura al horizontal ⇒ circulación del producto (fase cebadura),
- empuñadura a la vertical ⇒ producto hacia mezclador (fase trabajo, fase limpieza).
La válvula (12) es un cambiador de color equipado con 2 válvulas producto. Estas válvulas se pilotan
neumáticamente alternativamente conectando el tubo de aire en espiral en una u otra válvula :
Conexión a la izquierda ⇒ circulación del
producto (fase cebadura)
Nota : Durante la fase LIMPIEZA,
- la hidráulica BASE aspira el disolvente, pués lo expulsa hacia el manifold, el mezclador y la pistola.
el circuito BASE y el circuito mezclado son limpiados.
- el catalizador se pone en circulación. El circuito CATALIZADOR no se limpia.
SAMES KREMLIN
18
14
13
11
12
Página 4
8
9
MP
B
HA
20
HB
Conexión a la derecha ⇒ producto hacia
mezclador (fase trabajo)
AC
S
A
Libro : 573.182.114
