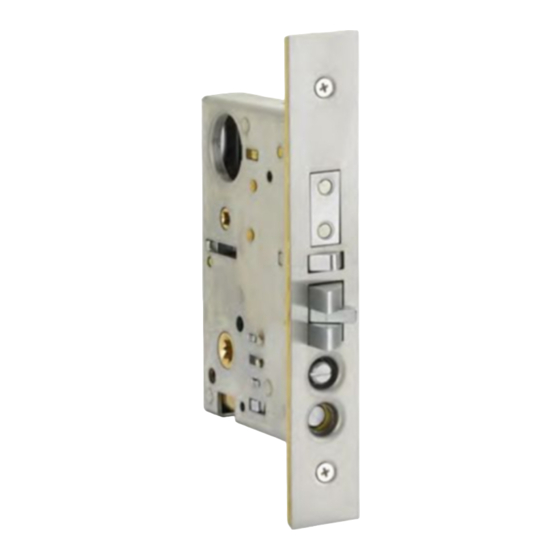

EN: Installation Guide - UL Listed Mortise Lock: Knob by Knob, Lever by Lever - F20
ES: Guía de instalación - Cerradura embutida, clasificada UL, pomo-pomo / manija-manija - F20
FR: Guide d'installation - Serrure à mortaise homologuée UL Bouton par bouton, Béquille par béquille - F20
Note: Notch on cylinder plug must be in the 9 o' clock position
when fully screwed onto lock body.
Nota: La hendidura del tapón del cilindro debe quedar en la posición
de las nueve en punto una vez atornillado completamente en la caja
de la cerradura.
Remarque : L'encoche sur la prise du cylindre doit être en position
9h lorsqu'elle est complètement vissée dans le crampon.
3. Install Key Cylinder
Install key 3/4 of the way into the key cyl-
inder and thread it clockwise onto trim
plate.
3. Instalar Cilindro de la Llave
Introducir la llave 3/4 de su recorrido en el
cilindro de la llave y atornillarlo hacia la
derecha sobre la placa
decorativa.
3. Installer le Barillet de Serrure
Installez la clé à 3/4 du chemin dans le
barillet et visser vers la droite dans la
plaque de garniture.
Outside
Exterior
Extérieur
Plates and lever/knob vary depending on style.
Las placas y manija/pomo varían dependiendo
del tipo de cerradura.
Les plaques et béquille/bouton varient selon le
style.
1. Install Cylinder Plug
Install cylinder plug by
threading it clockwise onto
lock body
1. Instalar Tapón del Cilindro
Instalar el tapón del cilindro
en la caja de la cerradura
girando hacia la derecha
1. Installer la Prise du Cylindre
Installer la prise du cylindre
en la vissant vers la gauche
dans le crampon
5. Mount Inside Trim to Door
5. Montar Unidad Interior en la Puerta
5. Montage en Dedans de la Garniture de Porte
2. Install Mortise Lock
2. Instalar Cerradura Embutida
2. Installer la Serrure à Mort aise
See template for door prep specifications
Ver especificaciones de la preparación de la puerta en plantilla
Voir le modèle pour les spécifications de préparation de la
porte
4. Tighten Key Cylinder
After key cylinder is installed, secure
cylinder by tightening screw
4. Apretar Cilindro de la Llave
Una vez instalado el cilindro de la llave,
fijar el cilindro apretando el tornillo
4. Fixer le Barillet de Serrure
Après avoir installé le barillet, Fixer le
cylindre au moyen d'une vis de serrage
IN4-MORTISEINSTKL F20_TRI
Inside
Interior
Intérieur
REV 18A 2/22/18
