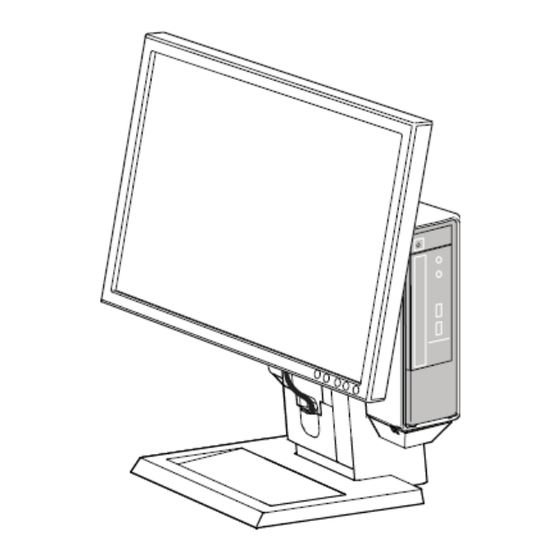

- Página 1 Guía del usuario dell.com/regulatory_compliance Soporte All In One (AIO) Dell OptiPlex 780-USFF El Soporte “todo en uno” Dell OptiPlex 780-USFF es una exclusiva solución de montaje dotada de un sistema de organización de cableado diseñado para adaptarse a su propio entorno. 1/15...
- Página 2 En este documento pueden aparecer otras marcas comerciales y nombres comerciales para referirse a las entidades que detentan las marcas y los nombres o a sus productos. Dell™ Inc. declina cualquier interés sobre la propiedad de las marcas comerciales y nombres comerciales que no sean los suyos propios.
- Página 3 Índice 1 Acerca de su Soporte AIO Dell OptiPlex (No hay sugerencias) 780-USFF ………………… 4 2 Instalación del Soporte AIO Dell OptiPlex 780-USFF ..………………………………………… 6 3 Especificaciones ...………………………………………………………………………….... 15 4 Búsqueda de información ……………………………………………………………………..15 3/15...
-
Página 4: Acerca De Su Soporte Aio Dell Optiplex (No Hay Sugerencias) 780-Usff
Acerca de su Soporte AIO Dell OptiPlex (No hay sugerencias) 780-USFF 1 Monitor DELL: P190S/1909W/P2210 2 Placa de montaje de monitor con sistema de liberación rápida DELL 3 Funda del sistema 4 Chasis del sistema: Dell OptiPlex 780-USFF 5 Bandeja de cable 6 Canaletas de cable 7 Base giratoria - Alcance de 360º... - Página 5 10 Mango 11 Conmutador de bloqueo de la cubierta de cable del sistema 12 Portaetiquetas del sistema 13 Cubierta de cable del sistema 14 Anillo para candado 15 Ranura para cable de red 16 Ranura para cable de alimentación 17 Conmutador de bloqueo del sistema 18 Ranura de seguridad Kensington 5/15...
-
Página 6: Instalación Del Soporte Aio Dell Optiplex 780-Usff
Instalación del Soporte AIO Dell OptiPlex 780-USFF Componentes Soporte AIO, cubierta de cable, Funda del sistema, cable VGA / USB NOTA：Consulte las Guías de instrucciones del Monitor y el Sistema, suministradas por separado. ______________________________________________________________________________________ Coloque el Soporte AIO sobre una superficie equilibrada y estable. - Página 7 Seleccione el cable de monitor que desee usar (VGA o DisplayPort) y siga las instrucciones correspondientes. Localice el cable VGA suministrado. Pase el cable VGA a través de la bandeja de cable. DisplayPort Localice el extremo del cable correspondiente al sistema en la bandeja de cable.
- Página 8 Coloque el monitor en el soporte AIO. Conecte la clavija de alimentación, el cable de monitor (VGA o DisplayPort) y el cable USB al monitor. DisplayPort 8/15...
- Página 9 Pase los cables de los accesorios (teclado, ratón, altavoces, etc.) a través de la bandeja de cable. Asegúrese de que la funda del sistema esté desbloqueada (debe poder verse la pestaña de color naranja). 9/15...
- Página 10 Extienda el portaetiquetas del sistema. Si es preciso, retire la lámina de mylar de las superficies frontales del chasis antes de instalar la funda. Inserte el sistema en la funda del sistema con la orientación que se muestra a continuación. PRECAUCIÓN：...
- Página 11 Asegúrese de que el soporte AIO esté desbloqueado (debe poder verse la pestaña de color naranja). Deslice la funda del sistema sobre la parte posterior del soporte AIO. Asegúrese de que los cables no impidan que la funda se asiente completamente sobre el soporte. 11/15...
- Página 12 Conecte el cable de monitor (VGA o DisplayPort), la clavija de alimentación, el cable de red y los cables de los demás accesorios (teclado, ratón, altavoz, etc.) a la parte posterior del sistema. Deslice el conmutador de bloqueo para desbloquear la cubierta de cable. Con el portaetiquetas del sistema extendido, coloque la cubierta de cable bajo el portaetiquetas y sobre la funda del sistema.
- Página 13 Deslice el conmutador para bloquear el soporte AIO. Instale los accesorios de seguridad que desee. NOTA：La instalación de dichos accesorios es posible únicamente si se ha accionado el bloqueo del Soporte AIO según lo descrito en el Paso 13. 13/15...
-
Página 14: Amplitud De Movimiento
Conecte el cable de red de su instalación a la parte posterior del soporte AIO para acceder a la red de la instalación. Conecte el cable de alimentación suministrado con el sistema a la parte posterior del Soporte AIO y a la toma de suministro eléctrico de la instalación. ______________________________________________________________________________________ Amplitud de movimiento 14/15... -
Página 15: Especificaciones
*no incluye monitor y sistema Capacidades en peso del Monitor y el Sistema ≦ 10.1 lbs (4.6 kg) Monitor DELL: P190S/1909W/P2210 ≦ 7 lbs (3.2 kg) Sistema Dell: OptiPlex 780-USFF Temperatura Funcional F a 95℉ (0 C a 35 Almacenamiento F a 149℉...
