Resumen de contenidos para Kemppi X5 FastMig

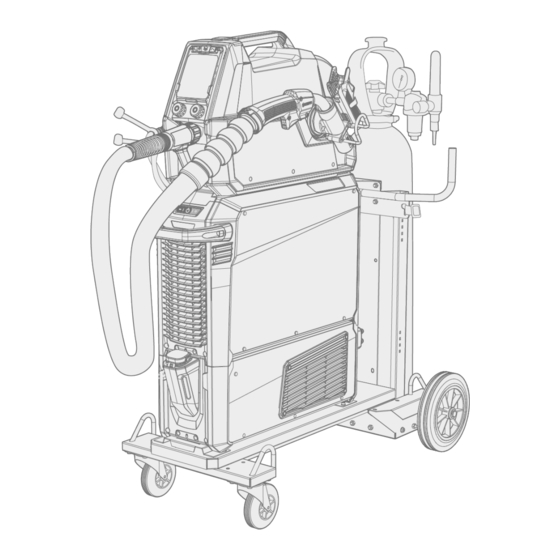

- Página 1 X5 FastMig Manual de instrucciones - ES X5 FastMig © Kemppi 1920960 / 2052...
-
Página 2: Tabla De Contenido
X5 FastMig Manual de instrucciones - ES CONTENIDO 1. General 1.1 Descripción del equipo 1.2 Fuente de potencia X5 1.3 Alimentador de alambre X5 1.3.1 Carretes del alambre y soportes X5 1.3.2 Mecanismo de alimentación del alambre X5 1.4 Panel de control manual X5 (X5 FP 300R) 1.5 Panel de control automático X5 (X5 FP 300) - Página 3 X5 FastMig Manual de instrucciones - ES 3.3.4 Panel de control automático: Parámetros soldadura 3.3.5 Panel de control automático: Vista información 3.3.6 Panel de control automático: Vista Datos de soldadura 3.3.7 Panel de control automático: Config. Sistema 3.3.8 Panel de control automático: Aplicación de programas de soldadura 3.4 Guía adicional para funciones y características...
-
Página 4: General
Manual de instrucciones - ES 1. GENERAL Estas instrucciones describen el uso del equipo X5 FastMig de Kemppi. El equipo consta de fuente de potencia para soldadura multipropósito, alimentadores de alambre y unidad de refrigeración (opcional) diseñados para un uso pro- fesional exigente en soldadura MIG/MAG. - Página 5 Si bien se ha hecho todo lo posible para garantizar que la información contenida en esta guía sea precisa y completa, no se asumirá ninguna responsabilidad por errores u omisiones presentes en la misma. Kemppi se reserva el derecho a modificar las características del producto descrito en cualquier momento y sin previo aviso.
-
Página 6: Descripción Del Equipo
Manual de instrucciones - ES 1.1 Descripción del equipo X5 FastMig tiene varias opciones de fuente de potencia y alimentador de alambre para elegir. El panel de control siempre está fijado al alimentador de alambre. X5 FastMig admite la calibración del cable de soldadura sin un cable de medición adicional. - Página 7 X5 FastMig Manual de instrucciones - ES • Placa giratoria del alimentador de alambre, individual y doble • Colgador de alambre para brazo articulado, individual y doble • Brazo de contrapeso del alimentador de alambre • Calentador del compartimento del alimentador de alambre •...
-
Página 8: Fuente De Potencia X5
X5 FastMig Manual de instrucciones - ES 1.2 Fuente de potencia X5 Esta sección describe la estructura de las fuentes de potencia X5. Parte delantera: Panel indicador * Mango de transporte (no diseñado para elevación mecánica) Interfaz de bloqueo frontal (bloqueo en la parte superior de la unidad de refrigeración o en el carro) * Panel indicador Indicador VRD (dispositivo de reducción de voltaje) -
Página 9: Alerta Sobre La Circulación Del Refrigerante
X5 FastMig Manual de instrucciones - ES Alerta sobre la circulación del refrigerante >> El LED se ilumina de verde cuando la circulación del refrigerante funciona con normalidad. >> El LED se ilumina de rojo cuando existe un problema con la circulación del refrigerante. -
Página 10: Alimentador De Alambre X5
X5 FastMig Manual de instrucciones - ES 1.3 Alimentador de alambre X5 Esta sección describe la estructura del X5 Wire Feeder 300 Manual y 300 Auto. Puede haber variaciones específicas del modelo. Panel de control (y cubierta del panel de control con bisagras) >>... -
Página 11: Alimentador De Alambre Interno (Compartimento Del Alimentador De Alambre)
X5 FastMig Manual de instrucciones - ES Alimentador de alambre interno (compartimento del alimentador de alambre) Carrete de alambre >> Para obtener más información sobre los carretes de alambre, consulte "Carretes del alambre y soportes X5" en la página siguiente. -
Página 12: Carretes Del Alambre Y Soportes X5
• Placa giratoria con brazo de contrapeso para un alimentador de alambre. 1.3.1 Carretes del alambre y soportes X5 X5 FastMig dispone de tres opciones de soporte para carrete de alambre disponibles para los diferentes carretes de alambre: • Carrete estándar (A) •... -
Página 13: Panel De Control Manual X5 (X5 Fp 300R)
X5 FastMig Manual de instrucciones - ES Para reemplazar los rodillos de alimentación del alambre, consulte "Instalación y sustitución de rodillos de ali- mentación" en página 49. Para reemplazar los tubos guía de alambre, consulte "Instalación y sustitución de tubos de guía de alambre" en página 53... -
Página 14: Panel De Control Automático X5 (X5 Fp 300)
X5 FastMig Manual de instrucciones - ES 1.5 Panel de control automático X5 (X5 FP 300) Esta sección describe los controles y las características del panel de control de X5 Wire Feeder 300 Auto (TFT/LCD). Perilla de control izquierda (con función de botón) Perilla de control derecha (con función de botón) -
Página 15: Cable De Interconexión X5
Manual de instrucciones - ES 1.6 Cable de interconexión X5 Los cables de interconexión X5 FastMig vienen en muchas longitudes y configuraciones diferentes para adaptarse a la configuración de su equipo. Para instalar el cable de interconexión, consulte "Instalación de cables" en página 36. -
Página 16: Especificaciones Del Cable De Interconexión
X5 FastMig Manual de instrucciones - ES Especificaciones del cable de interconexión Longitud del Tipo de Cable Refrigeración Tipos de conector cable* cable X57002MW 70 mm Refrigerado por 10 pines (control), presión (líquido/gas), DIX líquido (corriente) X57005MW 70 mm Refrigerado por 10 pines (control), presión (líquido/gas), DIX... -
Página 17: Unidad De Refrigeración X5 (Opcional)
X5 FastMig Manual de instrucciones - ES 1.7 Unidad de refrigeración X5 (opcional) Parte delantera: Tapa del compartimento de la unidad de refrigeración Indicador de nivel del líquido refrigerante Interfaz de bloqueo frontal (para bloquear en el carro) Interfaz de bloqueo frontal (para bloquear a la fuente de potencia) Interfaz de bloqueo trasero (para bloquear a la fuente de potencia) Botón de circulación de líquido refrigerante... -
Página 18: Instalación
Kemppi compatible con X5 FastMig o bien asegure el equipo con otro soporte adecuado. Al instalar el set completo de equipos apilados formando una torre y usar la placa giratoria del alimentador de alam- bre doble o el brazo de contrapeso, use siempre la placa de soporte de cilindro frontal más ancha despachada con el... -
Página 19: Antes De La Instalación
X5 FastMig Manual de instrucciones - ES Antes de la instalación • Asegúrese de informarse y seguir las normativas locales y nacionales con respecto a la instalación y el uso de las unidades de alto voltaje. • Compruebe el contenido de los paquetes y asegúrese de que las piezas no estén dañadas. -
Página 20: Instalación Del Enchufe De La Fuente De Potencia
No conecte la máquina a la red eléctrica antes de que se complete la instalación. Instale el enchufe trifásico de acuerdo con la fuente de potencia X5 FastMig y los requisitos del lugar. Consulte tam- bién "Datos técnicos" en página 103 para obtener información técnica específica sobre la fuente de potencia. -
Página 21: Instalación De La Unidad De Refrigeración (Opcional)
X5 FastMig Manual de instrucciones - ES 2.2 Instalación de la unidad de refrigeración (opcional) La unidad de refrigeración X5 debe ser instalada por personal autorizado. Herramientas necesarias: Retire la tapa pequeña del conector de la parte posterior de la fuente de potencia. - Página 22 X5 FastMig Manual de instrucciones - ES Fije las unidades con dos tornillos (M5x12) en la parte delantera y dos tornillos (M5x12) en la parte trasera. Conecte los cables de la unidad de refrigeración. © Kemppi 1920960 / 2052...
- Página 23 X5 FastMig Manual de instrucciones - ES No haga fuerza, pero asegúrese de que los conectores estén bien conectados. Vuelva a colocar la tapa del conector. © Kemppi 1920960 / 2052...
-
Página 24: Instalación De Equipos En El Carro (Opcional)
El X5 FastMig tiene dos opciones de unidad de transporte: un carro de 4 ruedas con espacio para cilindros de gas y un carro de 2 ruedas sin espacio para cilindros de gas. El equipo X5 FastMig se puede instalar en el carro con o sin la unidad de refrigeración. - Página 25 X5 FastMig Manual de instrucciones - ES Fije la unidad de enfriamiento al carro con dos tornillos (M5x12) en la parte delantera y dos tornillos (M5x12) en la parte trasera. Instale la fuente de potencia en la parte superior de la unidad de enfriamiento. Consulte "Unidad de refri- geración X5 (opcional)"...
- Página 26 X5 FastMig Manual de instrucciones - ES Para obtener más información sobre la fijación de placas y alimentadores de alambre, consulte "Instalación del ali- mentador de alambre con placa fija" en la página siguiente. Para levantar el equipo, consulte "Equipos de elevación X5" en página 90.
-
Página 27: Instalación Del Alimentador De Alambre Con Placa Fija
X5 FastMig Manual de instrucciones - ES 2.4 Instalación del alimentador de alambre con placa fija Esta sección describe la instalación fija del alimentador de alambre (en la parte superior de la fuente de potencia). Para la instalación en torre se requiere un soporte adicional. Lea las siguientes notas de instalación: "Instalación" en página 18. - Página 28 Fíjelos con los dos tornillos (M6x40) suministrados con el mecanismo de bloqueo. Dependiendo de su configuración X5 FastMig, hay disponibles dos opciones diferentes de placa de fijación trasera. Ambos incluyen una interfaz para el mecanismo de alivio de tensión del cable de interconexión, pero el más largo actúa también como soporte de conexión del carro.
- Página 29 X5 FastMig Manual de instrucciones - ES Compruebe que también la parte frontal del alimentador de alambre esté fijo en su posición (al borde delantero de la placa de fijación). El bloqueo trasero se libera tirando de la palanca del mecanismo de bloqueo: ©...
-
Página 30: Instalación Del Alimentador De Alambre Con Placa Giratoria Estándar
Si la placa de fijación trasera aún no se ha instalado en este punto, instálela junto con la placa giratoria. Dependiendo de su configuración X5 FastMig, hay disponibles dos opciones diferentes de placa de fijación trasera. Ambos incluyen una interfaz para el mecanismo de alivio de tensión del cable de interconexión, pero el más largo actúa también como soporte de conexión del carro. - Página 31 X5 FastMig Manual de instrucciones - ES Fije la placa giratoria (junto con la placa de fijación trasera) con los tornillos (M6x30) de la cubierta superior de la fuente de potencia. Consejo: Para tener acceso a los orificios de fijación de la placa inferior, gire la placa superior.
- Página 32 X5 FastMig Manual de instrucciones - ES Compruebe que la parte frontal de la unidad también se haya bloqueado en su posición (en el borde frontal de la placa giratoria). El bloqueo trasero se libera tirando de la palanca del mecanismo de bloqueo: ©...
-
Página 33: Instalación Del Alimentador De Alambre Con Placa Giratoria Bloqueable
Si la placa de fijación trasera aún no se ha instalado en este punto, instálela junto con la placa giratoria. Dependiendo de su configuración X5 FastMig, hay disponibles dos opciones diferentes de placa de fijación trasera. Ambos incluyen una interfaz para el mecanismo de alivio de tensión del cable de interconexión, pero el más largo actúa también como soporte de conexión del carro. - Página 34 X5 FastMig Manual de instrucciones - ES Fije la placa giratoria (junto con la placa de fijación trasera) con los tornillos (M6x30) de la cubierta superior de la fuente de potencia. Consejo: Para tener acceso a los orificios de fijación en la placa inferior y para girar la placa giratoria, tire de la palanca de liberación debajo del borde frontal de la placa giratoria del alimentador de alambre y gire la placa...
- Página 35 X5 FastMig Manual de instrucciones - ES Deslice el alimentador de alambre hacia la parte trasera hasta que la barra situada en la parte posterior de la uni- dad encaje en el mecanismo de bloqueo de la placa giratoria. Compruebe que la parte frontal de la unidad también se haya bloqueado en su posición (en el borde frontal de la placa giratoria).
-
Página 36: Instalación De Cables
X5 FastMig Manual de instrucciones - ES 2.7 Instalación de cables Primero conecte el cable de interconexión en el alimentador de alambre y, a continuación, en la fuente de potencia. Para ver las descripciones de los conectores y sus ubicaciones, consulte "Alimentador de alambre X5" en página 10. - Página 37 X5 FastMig Manual de instrucciones - ES Coloque el aliviador de tensiones del cable en la ranura del alimentador de alambre y asegúrelo en su lugar cerrando y bloqueando el pestillo del aliviador de tensión. Ajústelas si fuera necesario: Consejo: Soporte de alivio de tensión adicional (M6x16 tornillo), opcional: Cierre con seguro la puerta del armario de cables.
-
Página 38: Conexión Del Cable De Interconexión Y El Cable De Retorno A Tierra A La Fuente De Potencia
X5 FastMig Manual de instrucciones - ES Conexión del cable de interconexión y el cable de retorno a tierra a la fuente de potencia Fije el alivio de tensión del cable (1) a la placa de fijación trasera. Conecte el cable de corriente de soldadura al conector positivo (+) (2) en la fuente de potencia. - Página 39 X5 FastMig Manual de instrucciones - ES © Kemppi 1920960 / 2052...
-
Página 40: Conexión De La Pistola De Soldar
Manual de instrucciones - ES 2.8 Conexión de la pistola de soldar X5 FastMig está diseñado para usarse con las pistolas de soldar Flexlite GX de Kemppi. Para obtener las instrucciones de funcionamiento de Flexlite GX, consulte userdoc.kemppi.com. Compruebe siempre que el conductor del alambre, la punta de contacto y la boquilla de gas son los adecuados para el trabajo. - Página 41 X5 FastMig Manual de instrucciones - ES Fije el soporte del mango de pistola con la pieza central dentada y los tornillos al alimentador de alambre. Fije el portaantorchas al soporte del mango de la pistola con tornillos. Puede ajustar el ángulo del portaantorchas antes de apretar los tornillos.
-
Página 42: Instalación Del Control Remoto
X5 FastMig Manual de instrucciones - ES 2.9 Instalación del control remoto Los controles remotos son opcionales. Para habilitar la función remota, configure el modo control remoto en la con- figuración del panel de control ("Panel de control automático: Config. Sistema" en página 80 o "Panel de control manual: Configuración"... -
Página 43: Instalación Y Cambio Del Alambre
X5 FastMig Manual de instrucciones - ES 2.10 Instalación y cambio del alambre Instale la pistola de soldar en el alimentador de alambre antes de montar el carrete del alambre. Al cambiar el carrete de alambre, retire el alambre de relleno restante de la pistola de soldar y del mecanismo de ali- mentación del alambre antes de quitar el carrete de alambre. -
Página 44: Para Instalar Un Nuevo Carrete De Alambre
X5 FastMig Manual de instrucciones - ES Para quitar el soporte del freno del carrete, suelte la perilla de ajuste del freno del carrete en el centro del freno y separe las mitades del freno. Para instalar un nuevo carrete de alambre: Abra la cubierta superior del alimentador de alambre y la cubierta de bloqueo del carrete de alambre. -
Página 45: Para Instalar El Alambre De Relleno
X5 FastMig Manual de instrucciones - ES Asegure el carrete de alambre en su lugar cerrando la cubierta de bloqueo del carrete de alambre. Para instalar el alambre de relleno: Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto. - Página 46 X5 FastMig Manual de instrucciones - ES Pase el alambre de relleno por el tubo de entrada (a) y el tubo guía de alambre intermedio (b) y por el tubo de salida (c), que alimenta el alambre de relleno hacia la pistola de soldar.
- Página 47 X5 FastMig Manual de instrucciones - ES Ajuste la presión de los rodillos de alimentación con las ruedas de regulación de la presión. La presión es la misma en ambos pares de rodillos de alimentación. Las escalas graduadas del asa de presión indican la presión aplicada en los rodillos de alimentación. Ajuste la presión de los rodillos de alimentación conforme a la tabla inferior.
- Página 48 X5 FastMig Manual de instrucciones - ES Antes de soldar, compruebe que la configuración y los parámetros de soldadura en el panel de control se ajus- ten a su configuración de soldadura. >> Consulte "Uso del panel de control manual X5" en página 65 y "Uso del panel de control automático X5" en página 70 para obtener más información.
-
Página 49: Instalación Y Sustitución De Rodillos De Alimentación
X5 FastMig Manual de instrucciones - ES 2.11 Instalación y sustitución de rodillos de alimentación Sustituya los rodillos de alimentación cuando el material y el diámetro del alambre de relleno varíe. Proceda de la siguiente manera: Abra la cubierta superior del alimentador de alambre. -
Página 50: Identificación Del Rodillo De Alimentación
X5 FastMig Manual de instrucciones - ES Los pasadores de montaje de los rodillos de presión tienen ejes centrales unidos a ellos, mientras que los ejes centrales de los rodillos motrices actúan como ejes de accionamiento unido directamente al mecanismo /motor de ali- mentación del alambre. - Página 51 X5 FastMig Manual de instrucciones - ES Fe, Ss, Cu (Al, Mc, Hendidura en V W001045 W001046 0,8-0,9 W001047 W001048 W000675 W000676 W000960 W000961 W001049 W001050 W001051 W001052 W001053 W001054 W001055 W001056 Fc, Mc, (Fe) Hendidura en V, W001057 W001058...
- Página 52 X5 FastMig Manual de instrucciones - ES Siga los pasos anteriores a la inversa para instalar los rodillos de alimentación del alambre. Alinee la incisión de la base del rodillo motriz con el pasador del eje de transmisión. Vuelva a montar los pasadores y tapas de montaje para fijar en su sitio los rodillos motrices y de presión.
-
Página 53: Instalación Y Sustitución De Tubos De Guía De Alambre
X5 FastMig Manual de instrucciones - ES 2.12 Instalación y sustitución de tubos de guía de alambre El mecanismo de alimentación del alambre incluye tres tubos de guía de alambre. Cámbielos cuando el diámetro del alambre de relleno crezca o el material cambie. - Página 54 X5 FastMig Manual de instrucciones - ES Tubos guía de alambre Diámetro del Identificación del Material de alam- alambre de rodillo de ali- Tubo de entrada Tubo intermedio Tubo de salida bre de relleno relleno (mm) mentación Al, Ac. inox. (Fe,...
-
Página 55: Instalación De La Bombona De Gas Y Prueba Del Flujo De Gas
- Use siempre un regulador y un medidor de flujo aprobado y controlado. Póngase en contacto con su distribuidor local de Kemppi para elegir el gas y el equipo. Sin carro para cilindros de gas: Coloque el cilindro de gas en un lugar adecuado y seguro. - Página 56 X5 FastMig Manual de instrucciones - ES Abra la válvula del cilindro de gas. Presione el botón de prueba de gas (gas test) en el compartimento del alimentador de alambre para eliminar el gas de protección anterior y hacer que el nuevo gas acceda al sistema.
-
Página 57: Cómo Obtener Programas De Soldadura
Manual de instrucciones - ES 2.14 Cómo obtener programas de soldadura El uso de programas de soldadura adicionales y de las características Wise es posible con el equipo X5 FastMig Syner- gic. Los programas de soldadura y las funciones Wise (WiseSteel, WiseFusion y WisePenetration+) para cada equipo X5 FastMig se instalan en el momento de la compra, de acuerdo con los requisitos específicos de la soldadura. -
Página 58: Otros Accesorios Opcionales
Manual de instrucciones - ES 2.15 Otros accesorios opcionales Además de los accesorios indicados en los capítulos de instalación, X5 FastMig también tiene otros accesorios que facilitan su uso y mejoran la calidad de la soldadura. Al instalar el set completo de equipos apilados formando una torre y usar la placa giratoria del alimentador de alam- bre doble o el brazo de contrapeso, use siempre la placa de soporte de cilindro frontal más ancha despachada con el... -
Página 59: Brazo De Contrapeso Del Alimentador De Alambre
X5 FastMig Manual de instrucciones - ES Brazo de contrapeso del alimentador de alambre El brazo de contrapeso del alimentador de alambre reduce el peso del haz de cables sobre el área de trabajo. Placa giratoria doble del alimentador de alambre La placa giratoria doble del alimentador de alambre permite el uso de dos alimentadores de alambre en una fuente de potencia. -
Página 60: Adaptador De Cable Doble De Interconexión
X5 FastMig Manual de instrucciones - ES Adaptador de cable doble de interconexión El adaptador del cable doble de interconexión permite conectar dos alimentadores de alambre a una fuente de potencia. Carro alimentador de alambre El carro del alimentador de alambre permite un mejor movimiento del alimentador de alambre en el lugar de trabajo. -
Página 61: Calentador Del Compartimento Del Alimentador De Alambre
X5 FastMig Manual de instrucciones - ES Calentador del compartimento del alimentador de alambre El calentador del compartimento del alimentador de alambre mantiene la temperatura más alta para evitar que la humedad se condense dentro del compartimento. © Kemppi 1920960 / 2052... -
Página 62: Uso
X5 FastMig Manual de instrucciones - ES 3. USO Antes de usar el equipo, asegúrese de que se hayan completado todas las acciones de instalación necesarias de acuerdo con la configuración e instrucciones del equipo. ¡La soldadura está prohibida en lugares donde existe un peligro inmediato de incendio o explosión! El cable de interconexión se calienta durante la soldadura. -
Página 63: Preparación Del Sistema De Soldadura
Preparación de la unidad de refrigeración Llene el depósito de refrigerante de la unidad de refrigeración con líquido refrigerante Kemppi. Para obtener ins- trucciones sobre cómo rellenar la unidad de refrigeración, consulte "Llenado de la unidad de refrigeración y refri- gerante circulante"... -
Página 64: Llenado De La Unidad De Refrigeración Y Refrigerante Circulante
3.1.2 Calibrado del cable de soldadura Con X5 FastMig, la resistencia del cable de soldadura se puede medir utilizando la función de calibración de cable incorporada sin cable de medida adicional. Esta función de calibración solo está disponible en el modo de operación MIG. -
Página 65: Uso Del Panel De Control Manual X5
El panel de control manual de X5 Wire Feeder 300 (panel de membrana) incluye las características y funciones más esenciales para la soldadura MIG, con la opción de usar el X5 FastMig también para soldadura y resanado MMA. Perilla de control izquierda >>... -
Página 66: Panel De Control Manual: Configuración
X5 FastMig Manual de instrucciones - ES Para cambiar la configuración del panel de control y los parámetros de soldadura, consulte "Panel de control manual: Configuración" a continuación. 3.2.1 Panel de control manual: Configuración Para acceder y usar el menú Configuración: Presione el botón de menú... - Página 67 X5 FastMig Manual de instrucciones - ES Relleno de cráteres ON/OFF Al soldar con una potencia elevada, nor- Predeterminado = OFF malmente se forma un cráter al final de la soldadura. La función de Relleno de Crá- - Tiempo de relleno de cráteres Mín./Máx.
-
Página 68: Configuración Mma
X5 FastMig Manual de instrucciones - ES Promedio datos de soldadura Sin inclinaciones/Soldadura completa Esta función permite al usuario cambiar la Predeterminado = Sin inclinaciones forma en que se calculan los promedios de los datos de soldadura: con o sin las fases de inclinaciones al principio y al final de la soldadura. - Página 69 Ayuda >>> El visor del panel muestra el código QR para acceder rápidamente a la información del Usuario Kemppi en un dispositivo móvil. Registro de errores * >>> Muestra el código de error, fecha y tiempo y una breve descripción del error.
-
Página 70: Uso Del Panel De Control Automático X5
El panel de control de X5 Wire Feeder 300 Auto (panel TFT/LCD de 5,7") incluye características y funciones avanzadas para la soldadura MIG, con la opción de usar X5 FastMig también para soldadura MMA y resanado. El proceso auto- mático 1-MIG está disponible junto con los programas de soldadura Kemppi y las características de la función Wise (opcional). -
Página 71: Panel De Control Automático: Vista Inicio
X5 FastMig Manual de instrucciones - ES >> Los parámetros de soldadura modificados se pueden guardar de manera rápida en el canal de memoria activo manteniendo presionado el botón Canales de memoria durante unos 2 segundos. Esto funciona en cualquier vista. -
Página 72: Funciones De La Perilla De Control En La Vista Inicio
X5 FastMig Manual de instrucciones - ES >> Con las características del programa Wise, se muestra el correspondiente ajuste del parámetro Wise. Funciones de la perilla de control en la vista Inicio Perilla de control izquierda: • En modo MIG: ajuste de la velocidad de alimentación del alambre •... -
Página 73: Panel De Control Automático: Historial De Soldadura
X5 FastMig Manual de instrucciones - ES Acceda al menú de acciones presionando la perilla de control derecha. Gire la perilla de control para resaltar la acción deseada. Seleccione la acción presionando la perilla de control derecha. Haga más selecciones según sea necesario. -
Página 74: Cálculo Del Aporte Térmico En La Vista Historial De Soldadura
X5 FastMig Manual de instrucciones - ES Cálculo del aporte térmico en la vista Historial de Soldadura La entrada de calor de una soldadura se puede calcular introduciendo la longitud de la soldadura en la entrada del historial de la soldadura. -
Página 75: Ajuste De Los Parámetros De Soldadura
X5 FastMig Manual de instrucciones - ES Ajuste de los parámetros de soldadura Gire la perilla de control derecha para resaltar el parámetro de soldadura deseado. Presione la perilla de control derecha para seleccionar el parámetro de soldadura que desea ajustar. - Página 76 X5 FastMig Manual de instrucciones - ES Modo detención WF OFF/ON La función del paso final en la alimentación Predeterminado = OFF del alambre evita que el alambre de relleno se adhiera a la pieza de trabajo cuando fina- liza la soldadura. Esto se logra tirando del alambre hacia atrás brevemente.
-
Página 77: Parámetros De Soldadura 1-Mig
X5 FastMig Manual de instrucciones - ES Velocidad de alimentación del alambre 0,50 – 25 m/min, intervalos de 0,05 o 0,1 Ajuste de la velocidad de alimentación del Predeterminado = 5,00 m/min alambre. Cuando la velocidad de ali- mentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y... -
Página 78: Parámetros De Soldadura Tig
X5 FastMig Manual de instrucciones - ES Función Wise Ninguno, WiseFusion, WisePenetration+, Tras la selección, se abre una lista de fun- WiseSteel ciones Wise disponibles. Límite de velocidad de alimentación Mín./Máx. = 0,5 - 25 m/min, intervalos de Límites mínimos y máximos para el ajuste del alambre mín. -
Página 79: Parámetros De Resanado
X5 FastMig Manual de instrucciones - ES Parámetros de resanado Los parámetros enumerados aquí están disponibles para el ajuste con el proceso de resanado. Parámetro Valor del parámetro Descripción Corriente 10 - tamaño de máquina A, intervalos de 1 Ajuste de corriente. -
Página 80: Panel De Control Automático: Config. Sistema
X5 FastMig Manual de instrucciones - ES 3.3.7 Panel de control automático: Config. Sistema Cambio en la configuración Gire la perilla de control derecha para resaltar el parámetro de configuración deseado. Presione la perilla de control derecha para seleccionar el parámetro de configuración que desea ajustar. -
Página 81: Configuración
X5 FastMig Manual de instrucciones - ES les MIG, 10 canales TIG, 10 canales MMA y 10 canales de resanado. El canal de memoria y la configuración del sistema se guardan de manera automática para el usuario conectado. Configuración Parámetro Valor del parámetro... -
Página 82: Panel De Control Automático: Aplicación De Programas De Soldadura
Use el programa de soldadura más adecuado para su configuración de soldadura (por ejemplo, propiedades del alambre de soldadura y el gas). El uso de programas de soldadura adicionales y de las funciones Wise es posible con el equipo X5 FastMig Synergic en modo de operación MIG. - Página 83 X5 FastMig Manual de instrucciones - ES Solo MIG: Use las opciones de filtro (por ejemplo, material, material de alambre o diámetro del alambre) para seleccionar el programa de soldadura más adecuado. El modo de operación establecido en el panel Configuración...
- Página 84 X5 FastMig Manual de instrucciones - ES Consejo: También es posible crear canales nuevos basados en todos los programas de soldadura no uti- lizados disponibles para el modo de operación seleccionado seleccionando Crear todo en el menú de accio- nes de la vista Canal. Esta opción utiliza los canales de memoria disponibles.
-
Página 85: Guía Adicional Para Funciones Y Características
3.4 Guía adicional para funciones y características Esta sección resume algunas de las funciones y características de X5 FastMig y cómo usarlas. El uso de programas de soldadura adicionales y de las características Wise es posible con el equipo X5 FastMig Syner- gic. -
Página 86: Vista Inicio
Vista Inicio del panel de control, gire la peri- lla de control derecha. Para más información sobre los productos Wise, visite www.kemppi.com. 3.4.3 WisePenetration+ Disponible solo con equipos habilitados para 1-MIG. En la soldadura MIG/MAG estándar, los cambios en la longitud saliente del alambre (stick out) provocan fluctuación de la corriente de soldadura. -
Página 87: Weldeye Con Dcm (Opcional)
3.4.5 WeldEye con DCM (opcional) El software de gestión de la soldadura WeldEye de Kemppi también está disponible para el uso con X5 FastMig. Para esto, se requiere un dispositivo adicional del Módulo de conectividad digital (DCM). Se conecta directamente a la conexión de control del X5 FastMig con los cables y adaptadores suministrados con el dispositivo DCM. -
Página 88: Descubra Weldeye: El Software Universal Para La Gestión De Las Soldaduras
X5 FastMig Manual de instrucciones - ES Para obtener más información sobre la instalación y el uso del dispositivo DCM, consulte userdoc.kemppi.com (DCM/WeldEye). Descubra WeldEye: el software universal para la gestión de las soldaduras WeldEye es su herramienta y espacio de almacenamiento principal para mantener en orden los documentos rela- cionados con las soldaduras. -
Página 89: Uso Del Control Remoto
X5 FastMig Manual de instrucciones - ES 3.5 Uso del control remoto Control remoto HR43 Para ajustar la velocidad de alimentación del alambre, gire la perilla del control remoto. Panel de control Auto: Para cambiar el canal de memoria en lugar de la velocidad de alimentación del alambre con el control remoto, cambie la configuración en los... -
Página 90: Equipos De Elevación X5
3.6 Equipos de elevación X5 Si necesita levantar un equipo X5 FastMig, preste mucha atención a las medidas de seguridad. Siga las normativas locales. El equipo X5 FastMig se puede levantar con un montacargas o elevador mecánico solo cuando el equipo está... - Página 91 X5 FastMig Manual de instrucciones - ES Carro de 2 ruedas: Compruebe que el equipo de soldadura esté bien sujeto al carro. Conecte el gancho del montacargas al mango de elevación del carro. © Kemppi 1920960 / 2052...
-
Página 92: Mantenimiento
X5 FastMig Manual de instrucciones - ES 4. MANTENIMIENTO Al considerar y planificar el mantenimiento de rutina, tenga en cuenta la frecuencia del uso del sistema de soldadura y el entorno de trabajo. El uso correcto de la soldadora y su mantenimiento regular le ayudarán a evitar tiempos muertos innecesarios y fallas en el equipo. -
Página 93: Mantenimiento Diario
Para la reparación, póngase en contacto con Kemppi en www.kemppi.com o con su distribuidor. Mantenimiento de la pistola de soldadura Para ver las instrucciones de la pistola Flexlite GX MIG, consulte userdoc.kemppi.com. © Kemppi 1920960 / 2052... -
Página 94: Mantenimiento Periódico
X5 FastMig Manual de instrucciones - ES 4.2 Mantenimiento periódico El mantenimiento periódico lo ha de llevar a cabo exclusivamente el personal de servicio cualificado. Solo a los electricistas autorizados se les permite llevar a cabo las tareas eléctricas. Antes de retirar la cubierta protectora, desconecte la fuente de potencia de la corriente y espere unos 2 minutos antes de descargar el condensador. -
Página 95: Talleres De Mantenimiento
Manual de instrucciones - ES 4.3 Talleres de mantenimiento Los talleres de Servicio Kemppi realizan el mantenimiento del sistema de soldadura conforme al acuerdo de man- tenimiento con Kemppi. Los aspectos principales del procedimiento de mantenimiento de los talleres son: •... -
Página 96: Resolución De Problemas
X5 FastMig Manual de instrucciones - ES 4.4 Resolución de problemas Los problemas enumerados y sus posibles causas no son categóricos, pero sirven para plantear algunas situaciones comunes que pueden presentarse durante el uso normal del sistema de soldadura. Sistema de soldadura:... - Página 97 X5 FastMig Manual de instrucciones - ES Soldadura sucia o de mala calidad Compruebe que el gas de protección no se haya acabado. Asegúrese de que el flujo de gas de protección no esté obstruido. Controle que el tipo de gas sea el adecuado para la aplicación.
-
Página 98: Códigos De Error
Reinicie la fuente de potencia. Si el problema persiste, no calibrada potencia. comuníquese con el soporte técnico de Kemppi. Voltaje de la red El voltaje de la red es demasiado bajo. Reinicie la fuente de potencia. Si el problema persiste, demasiado bajo comuníquese con el soporte técnico de Kemppi. - Página 99 Kemppi. Error del programa El programa de soldadura necesario no está Contacte con el servicio Kemppi para la instalación de de soldadura instalado. programas de soldadura. Fuente de potencia No hay ninguna fuente de potencia conec- Compruebe el cable de control y sus conexiones.
-
Página 100: Instalación Y Limpieza Del Filtro De Aire De La Fuente De Potencia (Opcional)
X5 FastMig Manual de instrucciones - ES 4.6 Instalación y limpieza del filtro de aire de la fuente de potencia (opcional) Se puede comprar un filtro de aire de fuente de potencia opcional por separado. El filtro de aire viene con una car- casa fija diseñada para montar directamente en la toma de aire de la fuente de potencia. -
Página 101: Limpieza
X5 FastMig Manual de instrucciones - ES Limpieza Retire el filtro de aire de la fuente de potencia liberando los clips del borde de la carcasa del filtro de aire. Sople el filtro de aire limpio con aire comprimido. © Kemppi... -
Página 102: Cómo Desechar El Equipo
El propietario del equipo debe entregar la unidad fuera de servicio en un punto de recogida regio- nal, según las instrucciones de las autoridades locales, o a un representante de Kemppi. Al aplicar estas directivas europeas, mejora el medio ambiente y la salud humana. -
Página 103: Datos Técnicos
X5 FastMig Manual de instrucciones - ES 5. DATOS TÉCNICOS Datos técnicos: • Para los datos técnicos de la fuente de potencia X5, consulte "Fuentes de potencia X5" en la página siguiente. • Para los datos técnicos del alimentador de alambre X5, consulte "Alimentadores de alambre X5" en página 108. -
Página 104: Fuentes De Potencia X5
X5 FastMig Manual de instrucciones - ES 5.1 Fuentes de potencia X5 X5 Power Source 400 X5 Power Source 400 Característica Valor Voltaje de conexión de 380 - 460 V ±10 % corriente 3~50/60 Hz Cable de conexión de H07RN-F 4 mm² corriente... - Página 105 X5 FastMig Manual de instrucciones - ES Medidas externas del 785 x 285 x 505 mm paquete Peso 39 kg Voltaje de conexión para dis- 12 V, 48 V positivos auxiliares Suministro de voltaje para la 380 - 460 V, 24 V unidad de refrigeración Potencia mínima reco- 25 kVA mendada del generador Tipo de conexión por cable...
- Página 106 X5 FastMig Manual de instrucciones - ES X5 Power Source 500 X5 Power Source 500 Característica Valor Voltaje de conexión de 380 - 460 V ±10 % corriente 3~50/60 Hz Cable de conexión de H07RN-F 6 mm² corriente Potencia de entrada en 27 kVA corriente máxima nominal...
- Página 107 X5 FastMig Manual de instrucciones - ES Peso 39,5 kg Voltaje de conexión para dis- 12 V, 48 V positivos auxiliares Suministro de voltaje para la 380 - 460 V, 24 V unidad de refrigeración Potencia mínima reco- 35 kVA mendada del generador Tipo de conexión por cable...
-
Página 108: Alimentadores De Alambre X5
X5 FastMig Manual de instrucciones - ES 5.2 Alimentadores de alambre X5 X5 Wire Feeder 300 Manual/Auto X5 Wire Feeder 300 Manual/Auto Característica Valor Voltaje de alimentación 48 V Suministro de corriente en 6,3 A carga máxima Potencia sin carga 6 W... - Página 109 X5 FastMig Manual de instrucciones - ES - Versión de Bluetooth 4,0, BT40DM Solo alimentador de alam- bre automático - Frecuencia y potencia del 2402 - 2480 MHz, +7,7 dBm Solo alimentador de alam- transmisor EIRP (BT/BLE) bre automático Tipo de conexión por cable...
-
Página 110: Unidad De Refrigeración X5
X5 FastMig Manual de instrucciones - ES 5.3 Unidad de refrigeración X5 X5 Cooler X5 Cooler Característica Valor Voltaje de alimentación 380 - 460 V +/- 10 % Suministro de corriente @ 380 - 460 V 0,5 – 0,7 A 1máx máximo Potencia de refrigeración @ 1 l/min... -
Página 111: Información De Pedido X5
X5 FastMig Manual de instrucciones - ES 5.4 Información de pedido X5 Para obtener información de pedido de X5 FastMig y de los accesorios opcionales, consulte Kemppi.com. © Kemppi 1920960 / 2052...
