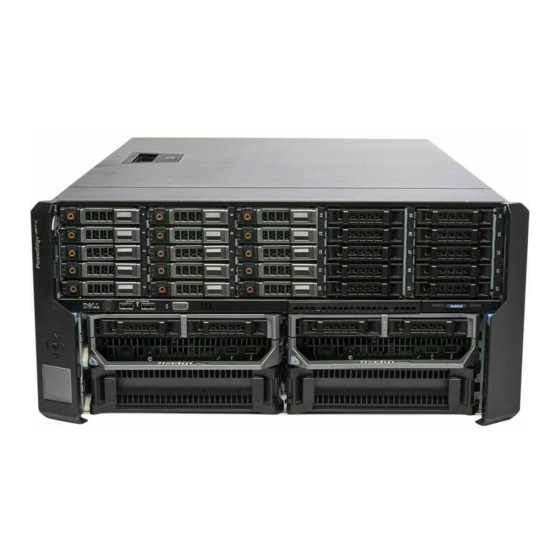

Página 1 Chassis Management Controller versión 2.0 para Dell PowerEdge VRTX Guía del usuario...
Página 2 ™ y el logotipo de Dell son marcas comerciales de Dell Inc. en los Estados Unidos y en otras jurisdicciones. El resto de marcas y nombres que se mencionan en este documento, puede ser marcas comerciales de las compañías respectivas.
Página 3: Tabla De Contenido
Cómo usar esta guía del usuario ................28 Otros documentos que podrían ser de utilidad ...............29 Acceso a documentos desde el sitio de asistencia de Dell 2 Instalación y configuración del CMC............. 30 ..........................30 Antes de empezar ...................... 30 Instalación de hardware del CMC...
Página 4 ................... 34 Configuración del acceso inicial al CMC ..................35 Configuración inicial de red del CMC ...............39 Interfaces y protocolos para obtener acceso al CMC ........41 Inicio del CMC mediante otras herramientas de Systems Management ................41 Descarga y actualización de firmware del CMC ...........42 Configuración de la ubicación física del chasis y el nombre del chasis Configuración de la ubicación física del chasis y el nombre del chasis mediante la...
Página 5 ..55 Cambio de la contraseña de inicio de sesión predeterminada mediante la interfaz web ....55 Cambio de la contraseña de inicio de sesión predeterminada mediante RACADM ....55 Activación o desactivación del mensaje de advertencia de contraseña predeterminada Activación o desactivación del mensaje de advertencia de contraseña predeterminada .......................56 mediante la interfaz web...
Página 6 Actualización de firmware de los componentes del servidor desde un archivo mediante ........................74 la interfaz web del CMC Actualización de un solo clic de los componentes del servidor mediante un recurso .........................75 compartido de red ..75 Requisitos previos para utilizar el modo de actualización de recursos compartidos de red Actualización de firmware de los componentes del servidor desde un recurso ...............
Página 7 .....................93 Configuración de DNS (IPv4 e IPv6) Configuración de la negociación automática, el modo dúplex y la velocidad de la red ........................... 93 (IPv4 e IPv6) ........94 Configuración de la unidad de transmisión máxima (MTU) (IPv4 e IPv6) .......94 Configuración de las opciones de red y de seguridad de inicio de sesión del CMC ......94 Configuración de los atributos de rango de IP con la interfaz web del CMC ............
Página 8 ......114 Modificación de la configuración de red del iDRAC en un servidor individual ......... 115 Modificación de la configuración de red del iDRAC mediante RACADM ..........115 Configuración de los valores de la etiqueta LAN virtual del iDRAC ..116 Configuración de los valores de la etiqueta LAN virtual del iDRAC mediante RACADM Configuración de los valores de la etiqueta LAN virtual del iDRAC mediante la interfaz ...............................116 ................
Página 9 ....................139 Configuración de usuarios locales ......139 Configuración de los usuarios locales mediante la interfaz web del CMC ............139 Configuración de los usuarios locales mediante RACADM ................141 Configuración de usuarios de Active Directory ..........142 Mecanismos de autentificación compatibles de Active Directory ..........
Página 10 ......184 Visualización de información sobre la dirección WWN/MAC mediante RACADM ........................185 Mensajes de comandos ...........187 CONTRATO DE LICENCIA DE SOFTWARE DE DELL FlexAddress 13 Administración de redes Fabric..............190 ..................190 Situación de encendido por primera vez ................190 Supervisión de la condición del módulo de E/S .............190...
Página 11 ................195 Conexión dinámica de suministros de energía ................196 Configuración predeterminada de redundancia ......................197 Redundancia de cuadrícula ..................197 Redundancia del suministro de energía ..............197 Presupuesto de alimentación para módulos de hardware .......... 199 Configuración de la prioridad de alimentación de ranura del servidor ................
Página 12 Ejecución de operaciones de control de alimentación en el módulo de E/S mediante ............................211 RACADM 15 Administración del almacenamiento del chasis........212 ..........212 Visualización del estado de los componentes de almacenamiento ................213 Visualización de la topología de almacenamiento Visualización de la información de solución de problemas con tolerancia a errores de SPERC ....................
Página 13 ..227 Configuración del estado de las propiedades de protección de PCIe mediante RACADM 17 Solución de problemas y recuperación............. 228 Recopilación de información de configuración, estado del chasis y registros mediante ............................228 RACDUMP ........................228 Interfaces admitidas ......229 Descarga del archivo MIB (Base de información de administración) SNMP ..........
Página 14 ......................255 FlexAddress y FlexAddressPlus ..........................257 Módulos de E/S...
Página 15: Descripción General
Dell Chassis Management Controller (CMC) para Dell PowerEdge VRTX es un hardware de administración de sistemas y una solución de software para administrar el chasis PowerEdge VRTX. El CMC cuenta con su propio microprocesador y memoria y recibe energía del chasis modular al que está conectado.
Página 16: Novedades De Esta Versión
Módulos de servidor de 13.ª generación. NOTA: Para obtener más información sobre los servidores correspondientes, consulte la publicación Dell Chassis Management Controller (CMC) Version 2.00 for Dell PowerEdge VRTX Release Notes (Notas de versión de Dell Chassis Management Controller (CMC) versión 2.00 para Dell PowerEdge VRTX) disponible en dell.com/support/home.
Página 17: Funciones De Administración
• Modo con tolerancia a errores para la SPERC 8 de almacenamiento compartido. • Integración con el software Dell OpenManage: permite iniciar la interfaz web del CMC desde Dell OpenManage Server Administrator u OpenManage Essentials (OME) 1.2. • Alerta del CMC: alerta sobre problemas potenciales del nodo administrado mediante un mensaje por correo electrónico de syslog remoto o una captura SNMP.
Página 18: Funciones De Seguridad
• Asignación de ranuras PCIe a los servidores y su identificación. Funciones de seguridad El CMC proporciona las siguientes funciones de seguridad: • Administración de seguridad a nivel de contraseña: evita el acceso no autorizado a un sistema remoto. • Autentificación centralizada de usuarios mediante: –...
Página 19 Elemento Indicador, botón o conector Indicador de estado/identificación (CMC 1) Indicador de alimentación (CMC 1) Puertos del conector del CMC (2) Indicador de alimentación (CMC 2) Indicador de estado/identificación (CMC 2) Aquí se proporciona una vista del panel posterior del chasis y una tabla que enumera las partes y los dispositivos disponibles en el CMC.
Página 20 Elemento Indicador, botón o conector Puerto GB Ethernet del CMC (CMC-1) Conector serie Módulos de ventilación (4) Puertos del módulo de E/S PSU 4 PSU 3 PSU 1 PSU 2 Aquí se proporciona una vista del panel frontal del chasis y una tabla que enumera las partes y los dispositivos disponibles en el CMC.
Página 21: Versión Mínima De Cmc
Indicador, botón o conector Descripción Conectores USB (2) Permite conectar un teclado y un mouse al sistema. Panel LCD Proporciona información sobre el sistema y su estado, así como mensajes de error para indicar que el sistema funciona correctamente o que se requiere atención. Botones de desplazamiento Desplaza el cursor en incrementos de un paso.
Página 22: Conexiones De Acceso Remoto Admitidas
CMC, consulte la documentación de su dispositivo. Para obtener información sobre las plataformas más recientes, consulte Dell Chassis Management Controller (CMC) Version 2.00 for Dell PowerEdge VRTX Release Notes (Notas de versión de Dell Chassis...
Página 23: Exploradores Web Compatibles
Management Controller (CMC) versión 2.00 para Dell PowerEdge VRTX) disponible en dell.com/support/ manuals. Exploradores web compatibles Dell PowerEdge VRTX admite los siguientes exploradores web: • Microsoft Internet Explorer 9 • Microsoft Internet Explorer 10 • Microsoft Internet Explorer 11 •...
Página 24: Operaciones De Licencia
Puede realizar las siguientes operaciones de licencia mediante CMC, RACADM y WS-MAN para una administración de licencias de uno a uno, y Dell License Manager para la administración de licencias de uno a varios: •...
Página 25: Administración De Licencias Mediante La Interfaz Web Del Cmc
<license command type> Para obtener más información acerca de los comandos RACADM, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 26 SNMP Sí Sí Telnet Sí Sí Sí Sí Interfaz basada en web Sí Sí Alertas de correo Sí Sí electrónico Implementación de Sí Sí Administración Sí Sí extendida de iDRAC Syslog remoto Sí Servicios de directorio Sí *Para la configuración no predeterminada del servicio de directorio, solo se admite la función Restablecer servicios de directorio con la licencia Express.
Página 27: Visualización De Versiones Traducidas De La Interfaz Web Del Cmc
La interfaz web: aquí solo se proporciona información relacionada con las tareas. Para obtener información sobre los campos y las opciones, consulte CMC for Dell PowerEdge VRTX Online Help (Ayuda en línea del CMC para Dell PowerEdge VRTX) que se puede abrir desde la interfaz web.
Página 28: Otros Documentos Que Podrían Ser De Utilidad
RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals. Otros documentos que podrían ser de utilidad Para acceder a los documentos desde el sitio de asistencia de Dell: junto con esta guía de referencia, se puede acceder a las siguientes guías disponibles en dell.com/support/manuals. •...
Página 29: Acceso A Documentos Desde El Sitio De Asistencia De Dell
Lea siempre las actualizaciones primero, ya que suelen suplantar la información de otros documentos. Acceso a documentos desde el sitio de asistencia de Dell Puede acceder a los documentos necesarios en una de las siguientes formas: •...
Página 30: Instalación Y Configuración Del Cmc
PowerEdge VRTX en dell.com/support/. Además, asegúrese de tener el DVD Dell Systems Management Tools and Documentation (Documentación y herramientas de Dell Systems Management) que venía incluido con su sistema. Instalación de hardware del CMC El CMC se encuentra preinstalado en el chasis; por lo tanto, no es necesario realizar ninguna instalación.
Página 31: Conexión Básica Del Cmc A La Red
Para utilizar el RACADM remoto desde la estación de administración, instale el RACADM remoto por medio del DVD Dell Systems Management Tools and Documentation (Documentación y herramientas de Dell Systems Management) que está disponible con el sistema. Este DVD incluye los siguientes componentes de Dell OpenManage: •...
Página 32: Instalación De Racadm En Una Estación De Administración Con Linux
Para obtener ayuda sobre el comando RACADM, escriba racadm help después de ejecutar los comandos anteriores. Para obtener más información acerca de RACADM, consulte Chassis Management Controller for Dell PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de de Chassis Management Controller para PowerEdge VRTX).
Página 33: Servidor Proxy
ejecuta un sistema operativo Windows, algunas configuraciones de Internet Explorer pueden interferir con la conectividad, incluso cuando se utiliza una interfaz de línea de comandos para obtener acceso a la red de administración. NOTA: Para solucionar problemas de seguridad, Microsoft Internet Explorer supervisa rigurosamente la hora en su administración de cookies.
Página 34: Obtención De La Lista De Revocación De Certificados
Obtención de la lista de revocación de certificados Si el CMC no dispone de acceso a Internet, desactive la función de obtención de la lista de revocación de certificados (CRL) en Internet Explorer. Esta función prueba si un servidor como Web Server del CMC utiliza un certificado incluido en la lista de certificados revocados que se recupera de Internet.
Página 35: Configuración Inicial De Red Del Cmc
E/S. Esto permite aislar la red de aplicaciones de la red de administración. Se recomienda aislar la administración del chasis de la red de datos. Dell no puede admitir ni garantizar el tiempo activo de un chasis que no se ha integrado correctamente al entorno. Debido a la posibilidad de que exista tráfico en la red de datos, las interfaces de administración en la red de administración interna...
Página 36: Configuración Del Cmc Mediante La Herramienta De Configuración Rápida (Dhcp)
NOTA: Es posible personalizar la orientación de una pantalla LCD (para los modos de bastidor o torre). Para hacerlo, mantenga presionados los botones de encendido/apagado durante 2 segundos. De forma alternativa, también puede usar los botones de la derecha o izquierda. Para obtener más información acerca de los botones disponibles en el panel LCD del CMC, consulte LCD Navigation (Navegación de la pantalla LCD).
Página 37 adecuada. Si la configuración de la red no coincide con ninguno de estos valores, se recomienda seleccionar la opción Negociación automática (1 Gb) o consulte la documentación para el usuario del fabricante del equipo de red. Realice una de las siguientes tareas: •...
Página 38 También puede configurar iDRAC desde la interfaz web del CMC. 12. En el panel Protocolo, seleccione el tipo de IP que desea usar para los servidores: • IPv4: se muestran las opciones DHCP o Estática. • Ambas : se muestran las opciones de DHCP o Estática. •...
Página 39: Interfaces Y Protocolos Para Obtener Acceso Al Cmc
NIC desde un explorador web compatible en la estación de administración. Para obtener una lista de los exploradores web compatibles, consulte la sección correspondiente en Dell System Software Support Matrix (Matriz...
Página 40 Interfaz Descripción de compatibilidad de software de los sistemas Dell) en dell.com/ support/manuals. Interfaz de línea de Use esta utilidad de línea de comandos para administrar el CMC y sus comandos de RACADM componentes. Puede usar el RACADM de firmware o el RACADM...
Página 41: Inicio Del Cmc Mediante Otras Herramientas De Systems Management
También es posible iniciar el CMC desde Dell Server Administrator o Dell OpenManage Essentials. Para obtener acceso a la interfaz del CMC mediante Dell Server Administrator, inicie Server Administrator en la estación de administración. En el panel izquierdo de la página de inicio de Server Administrator, haga clic en Sistema →...
Página 42: Configuración De La Ubicación Física Del Chasis Y El Nombre Del Chasis
Se puede establecer el nombre del chasis y su ubicación en un centro de datos para poder identificarlo en la red (el nombre predeterminado es Dell Rack System). Por ejemplo, una consulta SNMP sobre el nombre del chasis devuelve el nombre que haya configurado.
Página 43: Configuración De Los Led Para Identificar Componentes En El Chasis
Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals. Configuración de los LED para identificar componentes en el chasis Es posible activar los LED de los componentes (chasis, servidores, unidades de discos físicos, discos virtuales y módulos de E/S) para que parpadeen a fin de poder identificar el componente en el chasis.
Página 44: Configuración De Las Propiedades Del Cmc
Para actualizar el firmware del CMC mediante RACADM, utilice el subcomando cfgRacTuneIdracDNSLaunchEnable. Para obtener más información, consulte la Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 45: Configuración De Los Atributos De La Política De Bloqueo De Inicio De Sesión Con Racadm
Para obtener más información acerca de estos objetos, consulte la Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/ manuals.
Página 46: Acerca Del Cmc En Espera
Modo a prueba de fallos de CMC El gabinete PowerEdge VRTX activa el modo de prueba de fallas para proteger los módulos de E/S y los servidores de posibles fallas. Este modo se activa cuando no hay ningún CMC controlando el chasis.
Página 47: Proceso De Elección Del Cmc Activo
• Emisión del comando de protección contra fallas del CMC: la administración del chasis se reanuda después de que el chasis cede el control al CMC en espera después de una falla. • Actualización de firmware del CMC: la administración del chasis se reanuda después de que se reinicia el CMC o el chasis cede el control al CMC en espera después de una falla.
Página 48: Configuración Del Lcd
Configuración del LCD En el panel izquierdo, haga clic en Descripción general del chasis → Panel anterior → Configuración. En la página Configuración, vaya a la sección Configuración de LCD y realice lo siguiente: • Seleccione la opción Bloquear LCD de panel de control para desactivar cualquier configuración que se pueda realizar con la interfaz del LCD.
Página 49 En el menú desplegable DVD asignado, seleccione uno de los servidores. Seleccione los servidores para los cuales se requiere acceso a la unidad de DVD del chasis. Haga clic en Aplicar. DVD permite la asignación a todas las ranuras de servidor. Si inserta un servidor de altura completa o reemplaza un servidor de mitad de altura por otro de altura completa, ello no afecta el comportamiento de la asignación.
Página 50: Inicio De Sesión En El Cmc
Abra un explorador web compatible en el sistema. Para obtener información actualizada sobre los exploradores web admitidos, consulte Dell Systems Software Support Matrix (Matriz de compatibilidad de software de los sistemas Dell) que se encuentra en dell.com/support/manuals. En el campo Dirección, escriba la siguiente dirección URL y presione <Intro>: •...
Página 51: Inicio De Sesión En El Cmc Mediante Una Tarjeta Inteligente
NOTA: • Para mayor seguridad, se recomienda cambiar la contraseña predeterminada de la cuenta raíz durante la configuración inicial. • Cuando la validación de certificados está activada, debe proporcionar el nombre de dominio completo (FQDN) del sistema. Si está activada la validación de certificados y se proporciona la dirección IP para la controladora de dominio, el inicio de sesión falla.
Página 52: Inicio De Sesión En El Cmc Mediante El Inicio De Sesión Único
• Cargar un certificado de CA de confianza (certificado de Active Directory firmado por una autoridad de certificados) en el CMC. • Configurar el servidor DNS. • Activar el inicio de sesión de Active Directory. • Activar el inicio de sesión mediante tarjeta inteligente. Para iniciar sesión en el CMC como usuario de Active Directory mediante una tarjeta inteligente: Inicie sesión en el CMC mediante el vínculo https://<cmcname.domain-name>.
Página 53: Antes De Iniciar Sesión En El Cmc Mediante Una Consola Serie, Telnet O Ssh
Es posible obtener acceso a RACADM por medio de una conexión Telnet/SSH o serie, a través de Dell CMC Console en el iKVM o de manera remota mediante la interfaz de línea de comandos RACADM instalada en una estación de administración.
Página 54: Varias Sesiones En El Cmc
opciones de línea de comandos presentan un comportamiento similar a las de RACADM remoto, ya que la sesión termina una vez completado el comando. Antes de iniciar sesión en CMC a través de SSH, asegúrese de que estén cargadas las claves públicas. Para usar esta función, debe contar con una licencia Enterprise.
Página 55: Cambio De La Contraseña De Inicio De Sesión Predeterminada Mediante La Interfaz Web
(<nueva_contraseña>) es la contraseña nueva definida por el usuario. Para obtener más información, consulte la Guía de referencia sobre la línea de comando RACADM de Chassis Management Controller para PowerEdge VRTX que está disponible en dell.com/support/ manuals. Activación o desactivación del mensaje de advertencia de contraseña predeterminada...
Página 56: Activación O Desactivación Del Mensaje De Advertencia De Contraseña Predeterminada Mediante La Interfaz Web
RACADM, use el objeto racadm config -g cfgRacTuning -o cfgRacTuneDefCredentialWarningEnable<0> o <1>. Para obtener más información, consulte la Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM para Chassis Management Controller para PowerEdge...
Página 57: Actualización De Firmware
Antes de iniciar la actualización de firmware, descargue la última versión del firmware de la página web support.dell.com y guárdela en el sistema local. Si está actualizando el firmware del chasis VRTX, se recomienda que actualice las versiones de firmware...
Página 58: Visualización De Versiones De Firmware Actualmente Instaladas
Para ver la información de IP para iDRAC y CMC y el servicio de CMC o la etiqueta de propiedad mediante RACADM, ejecute el subcomando racadm getsysinfo. Para obtener más información acerca de otros comandos RACADM, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX).
Página 59: Imagen Firmada Del Firmware Del Cmc
Line Reference Guide (Guía de referencia Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX). La ejecución de este comando ayuda a verificar que la actualización se haya realizado satisfactoriamente y que el firmware nuevo esté funcionando adecuadamente, antes de actualizar el firmware en el segundo CMC.
Página 60: Actualización De Firmware Del Cmc Mediante La Interfaz Web
exitoso sólo si la imagen del firmware se autentica mediante el CMC para asegurarse de que sea una imagen válida del proveedor de servicios y de que no se ha alterado la misma. El proceso de actualización del firmware se detiene si el CMC no puede verificar la firma de la imagen del firmware cargado.
Página 61: Actualización De Firmware Del Cmc Mediante Racadm
Para actualizar el firmware de la infraestructura del chasis mediante RACADM, utilice el subcomando fwupdate. Para obtener más información acerca de los comandos RACADM, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 62: Actualización De Firmware Del Idrac Del Servidor
Actualización de firmware del iDRAC del servidor Puede actualizar el firmware para iDRAC mediante la interfaz web del CMC o RACADM. Para usar esta función, debe tener una licencia Enterprise. La versión de firmware de iDRAC debe ser 1.40.40 o posterior para servidores con iDRAC. iDRAC (en un servidor) se restablece y queda temporalmente no disponible después de una actualización del firmware.
Página 63: Actualización De Firmware De Los Componentes Del Servidor
Es posible actualizar los componentes del servidor mediante los paquetes de actualización Dell Update Packages disponibles en el sistema local o en un recurso compartido de red. Esta operación se activa mediante el aprovechamiento de la funcionalidad de Lifecycle Controller en el servidor.
Página 64 últimas actualizaciones de firmware disponibles. Dell Repository Manager (DRM) garantiza que los sistemas Dell están al corriente con la última versión del BIOS, controlador, firmware y software. Puede buscar las actualizaciones más recientes disponibles en el sitio de asistencia (support.dell.com) para las plataformas compatibles basadas en la marca y el modelo, o en una etiqueta de servicio.
Página 65 Center Version 1.8 User’s Guide (Guía del usuario de Dell Repository Manager Data Center versión 1.8) y Dell Repository Manager Business Client Version 1.8 User’s Guide (Guía del usuario de Dell Repository Manager Business Client versión 1.8) disponible en dell.com/support/ manuals.
Página 66: Secuencia De Actualización De Componentes Del Servidor
Si el servicio Lifecycle Controller está desactivado en el servidor, aparece la sección Inventario de firmware de componentes y dispositivos. Lifecycle Controller may not be enabled. Secuencia de actualización de componentes del servidor En el caso de las actualizaciones de componentes individuales, es necesario actualizar las versiones de firmware de los componentes del servidor en la siguiente secuencia: •...
Página 67: Elección De Tipo De Actualización De Firmware Para Los Componentes Del Servidor
NOTA: La función de filtro automático es importante al utilizar Dell Update Packages (DUP). La actualización de un paquete DUP se puede basar en el tipo o el modelo de un componente o dispositivo.
Página 68 -l [-m <module>] [-f <filter>] Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 69: Visualización Del Inventario De Firmware
Visualización del inventario de firmware Es posible ver el resumen de las versiones de firmware para todos los componentes y los dispositivos de todos los servidores actualmente presentes en el chasis junto con su estado. NOTA: Para usar esta función, debe tener una licencia Enterprise. Visualización del inventario de firmware mediante la interfaz web del CMC Para ver el inventario de firmware: En el panel izquierdo, haga clic en Descripción general del servidor y, a continuación, haga clic en...
Página 70: Visualización Del Inventario De Firmware Mediante Racadm
Para visualizar el inventario de firmware mediante RACADM, use el comando getversion: racadm getversion -l [-m <módulo>] [-f <filtro>] Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 71: Configuración De Un Recurso Compartido De Red Mediante La Interfaz Web Del Cmc
El archivo Inventory.xml se guarda en un sistema externo. NOTA: La aplicación Dell Repository Manager utiliza el archivo Inventory.xml como entrada para crear un repositorio de actualizaciones para todos los blades en el chasis. Este repositorio se puede exportar posteriormente a un recurso compartido de red. El modo Actualizar desde recurso compartido de red de la actualización de firmware usa este recurso compartido de red...
Página 72: Reinstalación Del Firmware De Los Componentes Del Servidor
• Rollback • Actualizar • Eliminar trabajos Solamente se puede realizar un tipo de operación a la vez. Los componentes y los dispositivos no admitidos pueden formar parte del inventario, pero no permiten las operaciones de Lifecycle Controller. Para realizar operaciones de Lifecycle Controller, debe contar con lo siguiente: •...
Página 73: Reversión Del Firmware De Los Componentes Del Servidor
NIC en el servidor. Este comportamiento es propio de la funcionalidad de Lifecycle Controller y, particularmente, de la programación en Dell Update Packages (DUP). Actualmente, se admiten Dell Update Packages (DUP) de un tamaño inferior a 48 MB.
Página 74: Actualización De Firmware De Los Componentes Del Servidor Desde Un Archivo Mediante La Interfaz Web Del Cmc
(Configuración de la tarjeta de almacenamiento extendido del CMC). Especifique el archivo de imagen de firmware para los componentes o los dispositivos seleccionados. Este es un archivo de Dell Update Packages (DUP) para Microsoft Windows. Seleccione una de las opciones siguientes:...
Página 75: Actualización De Un Solo Clic De Los Componentes Del Servidor Mediante Un Recurso Compartido De Red
La actualización del servidor o de los componentes del servidor a partir de un recurso compartido de red mediante Dell Repository Manager y la integración del chasis Dell PowerEdge VRTX simplifica la actualización mediante el paquete de firmware personalizado, para que pueda implementar de manera más fácil y rápida.
Página 76: Actualización De Firmware De Los Componentes Del Servidor Desde Un Recurso Compartido De Red Mediante La Interfaz Web Del Cmc
En la sección Inventario de firmware de componentes y dispositivos, se muestran las versiones de firmware actuales de los componentes y los dispositivos de todos los servidores presentes en el chasis y las versiones de firmware de los paquetes de actualización Dell disponibles en el recurso compartido de red.
Página 77: Eliminación De Trabajos Programados Sobre El Firmware De Los Componentes Del Servidor
Navegue hasta la ubicación en la que se descargó y guardó el archivo de DUP necesario desde el sitio de asistencia de Dell y seleccione el archivo de DUP y haga clic en Abrir. El nombre y la ruta de acceso del archivo de DUP aparecen en el campo Examinar.
Página 78: Recuperación De Firmware Del Idrac Mediante El Cmc
El firmware del iDRAC se actualiza normalmente a través de las interfaces del iDRAC, como la interfaz web del iDRAC, la interfaz de línea de comandos SM-CLP o los paquetes de actualización específicos del sistema operativo descargados de support.dell.com. Para obtener más información, consulte iDRAC User’s Guide (Guía del usuario del iDRAC).
Página 79: Visualización De Información Del Chasis Y Supervisión De La Condición De Los Componentes Y Del Chasis
Visualización de información del chasis y supervisión de la condición de los componentes y del chasis Es posible ver información y supervisar la condición de los siguientes elementos: • CMC activos y en espera • Todos los servidores y los servidores individuales •...
Página 80: Gráficos Del Chasis
Para ver la condición del chasis, haga clic en Descripción general del chasis. El sistema muestra el estado general del chasis, los CMC activos y en estado de espera, los módulos de los servidores, el módulo de E/S (IOM), los ventiladores y sopladores, las unidades de suministro de energía (PSU), el conjunto del LCD, la controladora de almacenamiento y los dispositivos PCIe.
Página 81: Información Del Componente Seleccionado
Icono Descripción Un servidor no está presente. Información del componente seleccionado La información del componente seleccionado se muestra en tres secciones independientes: • Condición, rendimiento y propiedades: muestra los sucesos activos, críticos y no críticos como aparecen en los registros de hardware y los datos de rendimiento que varían con el tiempo. •...
Página 82 NOTA: Los • Memoria total del vínculos rápidos sistema Apagar el servidor y Apagado ordenado se muestran solamente si el estado de energía del servidor es Encendido. Si el estado de energía del servidor es Apagado, se muestra el vínculo rápido Encender servidor.
Página 83: Visualización Del Nombre De Modelo Del Servidor Y De La Etiqueta De Servicio
• Slot Type • Alimentación asignada • Red Fabric • Estado de la alimentación Ventiladores • Speed • Umbral de aviso • Estado de los ventiladores • PWM (% del máximo) • Umbral crítico • Configuración del • Desplazamiento del ventilador ventilador Ventilación...
Página 84: Visualización De Información Y Estado De La Controladora Del Chasis
NOTA: Para utilizar la interfaz web del iDRAC, es necesario disponer de un nombre de usuario y una contraseña del iDRAC. Para obtener más información acerca del iDRAC y el uso de la interfaz web del iDRAC, consulte la Integrated Dell Remote Access Controller User’s Guide (Guía del usuario de Integrated Dell Remote Access Controller).
Página 85: Visualización De La Información Y El Estado Del Módulo De E/S
Para obtener más información acerca de los comandos RACADM, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 86: Configuración De Ventiladores
Para ver el estado de condición de los ventiladores, en la interfaz web del CMC, realice alguno de los siguientes pasos: Vaya a Descripción general del chasis. Aparece la página Condición del chasis. La sección inferior de los gráficos del chasis ofrece la vista izquierda del chasis y contiene el estado de condición de los ventiladores.
Página 87: Visualización De Las Propiedades Del Panel Frontal
Modo de enfriamiento mejorado (ECM): es una función del CMC que permite una capacidad de enfriamiento mayor para los servidores instalados en el chasis PowerEdge VRTX. Algunos ejemplos de uso de ECM son la operación en entornos con temperaturas ambiente elevadas o el uso de servidores con CPU de alta potencia (≥120W) instalados.
Página 88: Visualización De Información Y Condición De La Pantalla Lcd
Aparece la página Condición del chasis. El panel izquierdo muestra la vista frontal del chasis y contiene el estado de condición de un KVM. El estado de condición de un KVM se indica con la superposición del subgráfico del KVM. Mueva el puntero por el subgráfico de un KVM para que aparezca la sugerencia de texto o el consejo de pantalla correspondiente.
Página 89 Aparecerá la página Condición del chasis. Los detalles de la capacidad de almacenamiento y la información del modo con tolerancia a errores (activo/pasivo) y del estado con tolerancia a errores (activado) aparecen en el panel de la derecha. Esta información sobre la tolerancia a errores aparece solo si la función de la tolerancia a errores está...
Página 90: Configuración Del Cmc
Configuración del CMC Chassis Management Controller permite configurar propiedades, usuario y alertas para realizar tareas de administración remota. Antes de comenzar a configurar el CMC, es necesario definir los valores de configuración de red del CMC para que el CMC pueda administrarse de manera remota. La configuración inicial asigna los parámetros de red TCP/IP que permiten el acceso al CMC.
Página 91: Visualización Y Modificación De La Configuración De Red Lan Del Cmc Mediante La Interfaz Web Del Cmc
Para obtener más información acerca de los objetos y subcomandos, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX). Activación de la interfaz de red del CMC...
Página 92: Activación O Desactivación De Dhcp Para La Dirección De Interfaz De Red Del Cmc
NOTA: El direccionamiento IPv4 del CMC está activado de forma predeterminada. Para activar o desactivar el direccionamiento IPv6 del CMC, escriba: racadm config -g cfgIpv6LanNetworking -o cfgIPv6Enable 1 racadm config -g cfgIpv6LanNetworking -o cfgIPv6Enable 0 NOTA: Tenga en cuenta lo siguiente: •...
Página 93: Establecimiento De Direcciones Ip Estáticas De Dns
Para activar la función DHCP para la dirección de DNS para IPv6 y especificar direcciones estáticas de los servidores DNS preferido y alternativo, escriba: racadm config -g cfgIPv6LanNetworking -o cfgIPv6DNSServersFromDHCP6 0 Establecimiento de direcciones IP estáticas de DNS NOTA: La configuración de direcciones IP estáticas de DNS solo es válida cuando la función de DHCP para la dirección de DNS está...
Página 94: Configuración De La Unidad De Transmisión Máxima (Mtu) (Ipv4 E Ipv6)
Es posible desactivar la negociación automática y especificar el modo dúplex y la velocidad de la red si se escribe: racadm config -g cfgNetTuning -o cfgNetTuningNicAutoneg 0 racadm config -g cfgNetTuning -o cfgNetTuningNicFullDuplex <duplex mode> donde: <duplex mode> es 0 (dúplex medio) o 1 (dúplex completo, valor predeterminado) racadm config -g cfgNetTuning -o cfgNetTuningNicSpeed <speed>...
Página 95: Configuración De Los Atributos De Rango De Ip Con Racadm
Aparecerá la página Seguridad de inicio de sesión. De manera alternativa, para acceder a la página Seguridad de inicio de sesión, en el panel izquierdo, vaya a Descripción general del chasis y haga clic enSeguridad → Inicio de sesión. Para activar la función de verificación de rango de IP, en la sección Rango de IP, seleccione la opción Rango de IP activado.
Página 96: Configuración De Las Propiedades De La Etiqueta Lan Virtual Para Cmc Mediante Racadm
Configuración de las propiedades de la etiqueta LAN virtual para CMC mediante RACADM Active las capacidades de LAN virtual (VLAN) de la red de administración del chasis externo: racadm config -g cfgLanNetworking -o cfgNicVLanEnable 1 Especifique la identificación de VLAN para la red de administración del chasis externo: racadm config -g cfgLanNetworking -o cfgNicVlanID <VLAN id>...
Página 97: Configuración De Servicios
SSL estándar en el sector para aceptar y transferir datos cifrados desde y hacia los clientes por Internet. Web Server incluye un certificado digital SSL autofirmado de Dell™ (identificación de servidor) y es responsable de aceptar y responder las solicitudes de HTTP seguro de los clientes. La interfaz web y la herramienta CLI remota de RACADM requieren este servicio para comunicarse con el CMC.
Página 98: Configuración De Servicios Mediante Racadm
Para obtener más información acerca de estos objetos, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX) disponible en dell.com/support/ manuals.
Página 99: Configuración De Un Grupo De Chasis
Para obtener más información sobre estas opciones, consulte Online Help (Ayuda en línea). Haga clic en Aplicar para aplicar la opción seleccionada. Si dos CMC están presentes en el chasis, los dos CMC (activo y en estado de espera) deben contener medios flash.
Página 100: Eliminación De Un Miembro Del Chasis Principal
En el campo Nombre de usuario introduzca un nombre de usuario con privilegios de administrador para el chasis miembro. Introduzca la contraseña correspondiente en el campo Contraseña. De manera opcional, seleccione Sincronizar el miembro nuevo con las propiedades del principal para enviar las propiedades del chasis principal al nuevo.
Página 101: Desactivación De Un Miembro Del Chasis Miembro
Desactivación de un miembro del chasis miembro En ocasiones, no se puede quitar un miembro de un grupo mediante el chasis principal. Esto se produce si se pierde la conectividad de red con el miembro. Para eliminar un miembro de un grupo en el chasis miembro: Inicie sesión en el chasis miembro con privilegios de administrador.
Página 102: Inventario Del Servidor Para El Grupo De Mcm
principal se propagan a los miembros del grupo solo cuando el administrador del chasis principal hace clic en Propagar. En la sección Propiedades de propagación, seleccione las categorías de las propiedades de configuración del chasis principal a propagar a los chasis miembro. Seleccione solo las categorías de configuración que configuró...
Página 103: Formato De Datos
• En estado de alimentación del chasis apagado • Apagado NOTA: Si se inserta un servidor mientras el chasis está apagado, el número de modelo no se muestra en ningún lado en la interfaz web hasta que el chasis se vuelve a encender. En la siguiente tabla se enumeran los campos de datos y los requisitos específicos para los campos que se deben incluir en el informe sobre cada servidor: Tabla 8.
Página 104: Inventario Del Grupo De Chasis Y Versión De Firmware
inventario se haya importado en MS Excel y aparezca un mensaje para solicitar información adicional, seleccione Delimitado por comas para importar el archivo en MS Excel. Inventario del grupo de chasis y versión de firmware La página Versión de firmware de grupo de chasis muestra el inventario de grupos y las versiones de firmware de los servidores, además de los componentes del servidor en el chasis.
Página 105: Configuración De Varios Cmc Mediante Racadm
En la lista Componentes, seleccione el componente requerido (BIOS, iDRAC, CPLD, USC, Diagnóstico, unidad de SO, dispositivos RAID [hasta 2] y dispositivos NIC [hasta 6]) para los que desea ver la versión de firmware. Aparecerán las versiones de firmware del componente seleccionado de todos los servidores en el chasis miembro seleccionado.
Página 106: Creación De Un Archivo De Configuración Del Cmc
NOTA: Para obtener más información acerca del subcomando getconfig, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de de Chassis Management Controller para PowerEdge VRTX).
Página 107: Reglas De Análisis
Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX). El siguiente ejemplo muestra un nombre de grupo, un objeto y el valor de propiedad de ese objeto: [cfgLanNetworking] -{group name} cfgNicIpAddress=143.154.133.121 {object...
Página 108: Modificación De La Dirección Ip Del Cmc
• La línea de un grupo indexado no se puede eliminar de un archivo .cfg. Si se elimina la línea con un editor de texto, RACADM se detendrá al analizar el archivo de configuración y generará una alerta sobre el error. El usuario debe eliminar un objeto indexado manualmente con el siguiente comando: racadm config -g <groupname>...
Página 109: Visualización Y Terminación De Sesiones En El Cmc
Para terminar una sesión de usuario, utilice el comando closessn. Para obtener más información acerca de estos comandos, consulte la Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/...
Página 110: Configuración De Servidores
Configuración de servidores Es posible configurar los siguientes valores de un servidor: • Nombres de las ranuras • Configuración de red del iDRAC • Configuración de etiqueta LAN virtual del DRAC • Primer dispositivo de inicio • Servidor FlexAddress • Recurso compartido de archivos remotos •...
Página 111: Establecimiento De La Configuración De Red Del Idrac
(o el nombre del sistema), si se encuentra disponible. Se requiere que el agente OMSA esté instalado en el servidor. Para obtener más información sobre el agente OMSA, consulte Dell OpenManage Server Administrator User's Guide (Guía del usuario de Dell OpenManage Server Administrator).
Página 112 Configuración Descripción red del iDRAC cuando se inserta un servidor nuevo en el chasis. Los valores de configuración especificados para la implementación automática se usan para configurar el iDRAC nuevo, que incluye la contraseña de usuario raíz si Cambiar contraseña raíz está seleccionado. •...
Página 113 Configuración Descripción asignar automáticamente estos valores a cada iDRAC. Para seleccionar esta opción, debe marcar la opción Activar IPv4 del iDRAC. La dirección IP de QuickDeploy se proporciona con dos opciones: 2 y 4. Dirección IPv4 inicial del iDRAC (ranura 1) Especifica la dirección IP estática del iDRAC del servidor en la ranura 1 del gabinete.
Página 114: Asignación De Dirección Ip De Quickdeploy Para Servidores
Configuración Descripción Longitud del prefijo IPv6 del iDRAC Especifica la longitud del prefijo para asignar a las direcciones IPv6 del iDRAC. El valor predeterminado es 64. Haga clic en Guardar configuración de QuickDeploy para guardar la configuración. Si ha realizado cambios en la configuración de red del iDRAC, haga clic en Aplicar configuración de red del iDRAC para implementar la configuración en el iDRAC.
Página 115: Modificación De La Configuración De Red Del Idrac Mediante Racadm
Para obtener más información sobre los valores y los intervalos predeterminados de las propiedades, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 116: Configuración De Los Valores De La Etiqueta Lan Virtual Del Idrac Mediante Racadm
Configuración de los valores de la etiqueta LAN virtual del iDRAC mediante RACADM • Especifique la identificación y la prioridad de LAN virtual de un servidor específico con el siguiente comando: racadm setniccfg -m server-<n> -v <VLAN id> <VLAN priorityN> Los valores válidos para <n>...
Página 117: Configuración Del Primer Dispositivo De Inicio Para Varios Servidores Mediante La Interfaz Web Del Cmc
sistema se iniciará desde el dispositivo seleccionado la próxima vez que se reinicie y todas las veces subsiguientes. Ese dispositivo seguirá siendo el primer dispositivo de inicio en el orden de inicio del BIOS hasta que se vuelva a cambiar en la interfaz web del CMC (Descripción general del chasis → Descripción general del servidor →...
Página 118: Configuración Del Primer Dispositivo De Inicio Para Un Servidor Individual Mediante La Interfaz Web Del Cmc
Para activar el inicio único de un dispositivo, utilice el objeto cfgServerBootOnce. Para obtener más información acerca de estos objetos, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX) disponible en dell.com/support/ manuals.
Página 119: Configuración De Las Opciones De Perfil Con La Replicación De Configuración De Servidores
• BIOS e inicio: este grupo incluye el BIOS y la configuración de inicio de un servidor. Estos perfiles se generan desde el CMC para PowerEdge VRTX versión 1.00 y posteriores. • Todas las opciones: esta versión incluye todas las opciones de configuración del servidor y los componentes en ese servidor.
Página 120: Acceso A La Página Perfiles De Servidores
Para usar la función de replicación de configuración de servidores: • Debe tener la versión mínima requerida del iDRAC. • El servidor debe estar encendido. Puede: • Ver la configuración del perfil de un servidor o de un perfil guardado. •...
Página 121: Aplicación De Un Perfil
Para iniciar una operación de replicación de configuración de servidores, puede aplicar un perfil almacenado a uno o más servidores. NOTA: Si el servidor no admite Dell Lifecycle Controller o si el chasis está apagado, no se puede aplicar un perfil al servidor.
Página 122: Importar Archivo
NOTA: Para realizar operaciones de clonación en servidores, la opción CSIOR debe estar activada para los servidores. Si esta opción está desactivada, aparecerá un mensaje de advertencia para notificar que CSIOR no está activado para los servidores. Para completar la operación de clonación de blade, asegúrese de activar la opción CSIOR para los servidores.
Página 123: Editar Perfil
• Si selecciona Local, aparecerá un cuadro de diálogo que le permite guardar el perfil en un directorio local. • Si selecciona Almacenamiento ampliado o Recurso compartido de red, se muestra el cuadro de diálogo Guardar perfil . Haga clic en Guardar perfil) para guardar el perfil en la ubicación seleccionada. Editar perfil Puede editar el nombre y la descripción de un perfil de servidor que está...
Página 124: Visualización De La Configuración De Los Perfiles Almacenados
Servidores de 13.ª generación: después de reiniciar el servidor, cuando se le solicite, presione F10 para acceder a Dell Lifecycle Controller. Para ir a la página de Inventario de hardware, seleccione Configuración de hardware → Inventario de hardware. En la página Inventario de hardware, haga clic en Recopilar inventario del sistema al reinicio.
Página 125: Asignación De Perfiles Del Servidor A Ranuras
Asignación de perfiles del servidor a ranuras La página Perfiles del servidor le permite asignar perfiles a ranuras. Para asignar un perfil a las ranuras del chasis: En la página Perfiles del servidor, haga clic en Perfiles para implementación rápida. Aparecerán las asignaciones de perfiles actuales para las ranuras en los cuadros seleccionados en la columna Asignar perfilr.
Página 126 un punto de inicio para la interfaz basada en Web de la controladora de administración del servidor (iDRAC). Un usuario puede iniciar la interfaz web del iDRAC sin tener que iniciar sesión por segunda vez, ya que esta función utiliza el inicio de sesión único. Las políticas de inicio de sesión único son: •...
Página 127: Inicio De La Consola Remota
La consola remota también puede iniciarse desde la interfaz web del iDRAC. Para obtener información más detallada, consulte iDRAC User’s Guide (Guía del usuario de iDRAC) disponible en dell.com/support/ manuals. Inicio de la consola remota desde la página Condición del chasis Para iniciar una consola remota desde la interfaz web del CMC: En el panel izquierdo, haga clic en Descripción general del chasis y, a continuación, haga clic en...
Página 128: Configuración Del Cmc Para Enviar Alertas
Configuración del CMC para enviar alertas Puede configurar alertas y acciones para ciertos sucesos que ocurren en el chasis. Se genera un suceso cuando el estado de un dispositivo o servicio ha cambiado o cuando se detecta una condición de error. Si un suceso coincide con un filtro de sucesos y usted ha configurado este filtro para que genere un mensaje de alerta (alerta por correo electrónico o de captura de SNMP), entonces se envía una alerta a uno o más destinos configurados como la dirección de correo electrónico, la dirección IP o un servidor...
Página 129: Configuración De Destinos De Alerta
Configuración de alertas de suceso mediante RACADM Para establecer una alerta de sucesos, ejecute el comando eventfilters. Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support//manuals.
Página 130 IPv6 o el nombre de dominio completo (FQDN). Por ejemplo: 123.123.123.123 o 2001:db8:85a3::8a2e:370:7334 o dell.com. Elija un formato que sea consistente con la infraestructura o la tecnología de red. La función Probar captura no puede detectar las elecciones incorrectas en función de la configuración de...
Página 131: Configuración De Los Valores De Alertas Por Correo Electrónico
direcciones numéricas con el formato apropiado (IPv6 o IPv4) o como nombres de dominio completos (FQDN). Especifique una dirección IP de destino para recibir la alerta de capturas: racadm config -g cfgTraps -o cfgTrapsAlertDestIPAddr <IP address> -i <index> donde <IP address> es un destino válido e <índice> es el valor de índice que se especificó en el paso 4.
Página 132 Configuración de los valores de alerta por correo electrónico mediante la interfaz web del Para configurar los valores de alerta por correo electrónico mediante la interfaz web: En el panel izquierdo, haga clic en Descripción general del chasis → Alertas → Valores de alerta de correo electrónico.
Página 133 <index>. Si el índice está configurado, aparecerán los valores para los objetos cfgEmailAlertAddress y cfgEmailAlertEmailName. Para obtener más información, consulte la Guía de referencia sobre la línea de comando RACADM de Chassis Management Controller para PowerEdge VRTX que está disponible en dell.com/support/ manuals.
Página 134: Configuración De Cuentas De Usuario Y Privilegios
Configuración de cuentas de usuario y privilegios Es posible configurar las cuentas de usuario con privilegios específicos (autoridad basada en funciones) para administrar el sistema mediante el CMC y mantener la seguridad del sistema. De manera predeterminada, el CMC está configurado con una cuenta de administrador local. El nombre de usuario predeterminado es root y la contraseña es calvin.
Página 135 Privilegio Descripción Es posible que un usuario tenga otros privilegios sin el privilegio de Usuario con acceso al CMC. Esta función es útil cuando no se le permite iniciar sesión temporalmente a un usuario. Cuando el privilegio de Usuario con acceso al CMC de ese usuario se restablece, el usuario conserva todos los demás privilegios otorgados anteriormente.
Página 136 Privilegio Descripción Server Administrator Se trata de un privilegio general que otorga al usuario del CMC todos los derechos para realizar cualquier operación en los servidores que estén presentes en el chasis. Cuando un usuario con el privilegio de administrador Server Administrator genera una acción que se debe realizar en un servidor, el firmware del CMC envía el comando al servidor de destino sin verificar los privilegios del usuario en el servidor.
Página 137 Privilegio Descripción • Reinicio del servidor Usuario de alertas de prueba El usuario puede enviar mensajes de alerta de prueba. Administrador de comandos de El usuario puede ejecutar comandos de diagnóstico del sistema. depuración Administrador de red Fabric A El usuario puede definir y configurar el módulo de E/S de la red Fabric A.
Página 138: Modificación De La Configuración De Cuentas Raíz De Administración Para Usuarios
Grupo de usuarios Privilegios otorgados • Administrador de configuración del chasis • Administrador de configuración de usuarios • Administrador de borrado de registros • Administrador de control del chasis (comandos de alimentación) • Server Administrator • Usuario de alertas de prueba •...
Página 139: Configuración De Usuarios Locales
Para cambiar la contraseña predeterminada para la cuenta raíz: En el panel izquierdo, haga clic en Descripción general del chasis y, a continuación, en Autentificación de usuario. En la página Usuarios, en la columna ID de usuario, haga clic en 1. NOTA: ID de usuario 1 es la cuenta de usuario raíz que se envía con el CMC.
Página 140 Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX). El valor de privilegio predeterminado es 0, lo cual indica que los privilegios de un usuario no están activados.
Página 141: Configuración De Usuarios De Active Directory
Para obtener más información acerca de los comandos RACADM, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 142: Mecanismos De Autentificación Compatibles De Active Directory
La solución de esquema extendido, que tiene objetos de Active Directory personalizados provistos por Dell. Todos los objetos de control de acceso se mantienen en Active Directory. Proporciona una flexibilidad máxima a la hora de configurar el acceso de usuario en distintos CMC con niveles de privilegios variados.
Página 143: Configuración Del Esquema Estándar De Active Directory
Grupo de funciones Nivel predeterminado Permisos otorgados Máscara de bits de privilegios • Administrador de control del chasis (comandos de alimentación) • Server Administrator • Usuario de alertas de prueba • Administrador de red Fabric A Ninguno Usuario con acceso al 0x00000001 Ninguno Sin permisos asignados...
Página 144 – Especificar un dominio: introduzca el nombre del dominio para utilizar en la búsqueda en el DNS. • Para activar el CMC y utilizar las direcciones del servidor de la controladora de dominio de Active Directory especificadas, seleccione Especificar direcciones de la controladora de dominio. Estas direcciones del servidor son las direcciones de las controladoras de dominio donde se ubican las cuentas de usuario y los grupos de funciones.
Página 145 IP address of the domain controller> NOTA: Introduzca el FQDN de la controladora de dominio, no el FQDN del dominio. Por ejemplo, introduzca servername.dell.com en lugar de dell.com. NOTA: Al menos una de las tres direcciones se debe configurar. CMC intenta conectar cada una de las direcciones configuradas una a la vez hasta que establezca una conexión correcta.
Página 146: Descripción General Del Esquema Extendido De Active Directory
Para extender la base de datos de Active Directory, es posible agregar atributos y clases únicos propios para requisitos específicos. Dell ha extendido el esquema para incluir los cambios necesarios y admitir la autorización y la autentificación de la administración remota mediante Active Directory.
Página 147 Al agregar grupos universales desde dominios independientes, cree un objeto de asociación con ámbito universal. Los objetos de asociación predeterminados que crea la utilidad Dell Schema Extender son grupos locales de dominios y no funciona con grupos universales de otros dominios.
Página 148: Configuración Del Esquema Extendido De Active Directory
• Archivo de secuencia de comandos LDIF Si utiliza el archivo de secuencia de comandos LDIF, la unidad organizacional de Dell no se agregará al esquema. Los archivos LDIF y la utilidad Dell Schema Extender se encuentran en el DVD Dell Systems Management Tools and Documentation (Herramientas y documentación de Dell Systems Management), en los...
Página 149 1.2.840.113556.1.8000.1280.1.1.1.5 Tabla 16. Clase dellRacDevice 1.2.840.113556.1.8000.1280.1.7.1.1 Descripción Representa el dispositivo de RAC de Dell. RAC debe configurarse como delliDRACDevice en Active Directory. Esta configuración permite que CMC envíe solicitudes de protocolo ligero de acceso a directorios (LDAP) a Active Directory.
Página 150 Tabla 19. Clase dellPrivileges 1.2.840.113556.1.8000.1280.1.1.1.4 Descripción Esta clase se usa como una clase de contenedor para los privilegios de Dell (derechos de autorización). Tipo de clase Clase estructural SuperClasses User (Usuario) Atributos dellRAC4Privileges Tabla 20. Clase dellProduct 1.2.840.113556.1.8000.1280.1.1.1.5...
Página 151 OID asignado/Identificador de objeto de sintaxis Con un solo valor Descripción: lista de objetos dellPrivilege que pertenecen a este atributo. OID: 1.2.840.113556.1.8000.1280.1.1.2.1 Nombre distintivo: (LDAPTYPE_DN 1.3.6.1.4.1.1466.115.121.1.12) Atributo: dellProductMembers FALSO Descripción: lista de objetos dellRacDevices que pertenecen a esta función. Este atributo es el vínculo de avance para el vínculo de retroceso dellAssociationMembers.
Página 152 OID asignado/Identificador de objeto de sintaxis Con un solo valor Descripción: el valor es VERDADERO si el usuario tiene derechos de administrador de borrado de registros en el dispositivo. OID: 1.2.840.113556.1.8000.1280.1.1.2.6 Booleano (LDAPTYPE_BOOLEAN 1.3.6.1.4.1.1466.115.121.1.7) Atributo: dellIsServerResetUser VERDADERO Descripción: el valor es VERDADERO si el usuario tiene derechos para restablecer el servidor en el dispositivo.
Página 153 Agregar usuarios y privilegios del CMC a Active Directory Mediante el complemento Usuarios y equipos de Active Directory extendido de Dell, es posible agregar usuarios y privilegios del CMC al crear objetos de dispositivo de RAC, de asociación y de privilegio. Para...
Página 154: Creación De Un Objeto De Dispositivo De Rac
En la ventana Raíz de consola de MMC, haga clic con el botón derecho del mouse en un contenedor. Seleccione Nuevo → Opciones avanzadas del objeto Dell Remote Management. En la página Nuevo objeto, escriba un nombre para el objeto nuevo. El nombre debe ser idéntico al nombre del CMC que se introduce en la configuración de Active Directory con el esquema estándar...
Página 155: Adición De Usuarios O Grupos De Usuarios
el modo de Windows 2000 o superior, use grupos universales para expandir dominios con el usuario o los objetos de RAC. Es posible agregar grupos de usuarios y dispositivos de RAC. Adición de usuarios o grupos de usuarios Para agregar usuarios o grupos de usuarios: Haga clic con el botón derecho del mouse en Objeto de asociación y seleccione Propiedades.
Página 156 – Dominio de usuario desde inicio de sesión: para realizar una búsqueda en el DNS con el nombre de dominio del usuario de inicio de sesión. – Especificar un dominio: introduzca el nombre del dominio para utilizar en la búsqueda en el DNS.
Página 157: Configuración De Los Usuarios Ldap Genéricos
cfgADRacName <RAC common name> racadm config -g cfgActiveDirectory -o cfgADRacDomain < fully qualified rac domain name > racadm config -g cfgActiveDirectory -o cfgADDomainController1 < fully qualified domain name or IP Address of the domain controller > racadm config -g cfgActiveDirectory -o cfgADDomainController2 <...
Página 158: Configuración Del Directorio Ldap Genérico Para Acceder A Cmc
Configuración del directorio LDAP genérico para acceder a CMC La implementación de LDAP genérico del CMC utiliza dos fases para otorgar acceso a la autentificación usuario-usuario y a la autorización de usuarios. Autentificación de usuarios LDAP Algunos servidores de directorio requieren un enlace antes de que pueda buscarse un servidor LDAP específico.
Página 159: Configuración Del Servicio De Directorio Ldap Genérico Mediante Racadm
En esta consulta, ldap es la propiedad cfgLDAPSRVLookupServiceName. cfgLDAPSRVLookupDomainName se configura para ser domainname.com. Para obtener más información acerca de los comandos RACADM, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea...
Página 160 RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/manuals.
Página 161: Configuración Del Cmc Para Inicio De Sesión Único O Inicio De Sesión Mediante Tarjeta Inteligente
Configuración del CMC para inicio de sesión único o inicio de sesión mediante tarjeta inteligente En esta sección se proporciona información para configurar el CMC para el inicio de sesión único (SSO) y el inicio de sesión mediante tarjeta inteligente en los usuarios de Active Directory. El inicio de sesión único utiliza Kerberos como método de autentificación, lo que permite que los usuarios que han iniciado sesión en el dominio realicen un inicio de sesión único o automático a las aplicaciones subsiguientes como Exchange.
Página 162: Sistemas Cliente
NOTA: Si usa Active Directory en Windows 2003, asegúrese de tener las revisiones y los Service Pack más recientes instalados en el sistema cliente. Si usa Active Directory en Windows 2008, asegúrese de tener instalado SP1 junto con las siguientes correcciones urgentes: Windows6.0-KB951191-x86.msu para la utilidad KTPASS.
Página 163: Configuración Del Cmc Para El Esquema De Active Directory
Antes de generar un archivo keytab, debe crear una cuenta de usuario de Active Directory para utilizar con la opción -mapuser del comando ktpass. Debe usar el mismo nombre que el nombre DNS del CMC al que desea cargar el archivo keytab generado. Para generar un archivo keytab mediante la herramienta ktpass: Ejecute la utilidad ktpass en la controladora de dominio (servidor de Active Directory) donde desee asignar el CMC a una cuenta de usuario en Active Directory.
Página 164: Mozilla Firefox
En el campo Agregar este sitio a la zona, escriba el nombre del CMC y el dominio al cual pertenece y haga clic en Agregar. NOTA: Se puede utilizar un comodín (*) para especificar todos los dispositivos o usuarios de ese dominio.
Página 165: Carga De Un Archivo Keytab
Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX) en dell.com/support/manuals.
Página 166: Configuración Del Cmc Para El Uso De Consolas De Línea De Comandos
RACADM en el CMC a través de la consola de línea de comandos, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX).
Página 167: Uso De Una Consola Telnet Con El Cmc
Se admiten cuatro sesiones SSH simultáneas por vez. El tiempo de espera de la sesión es controlado por la propiedad cfgSsnMgtSshIdleTimeout. Para obtener más información sobre los comandos RACADM, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/Manuals.
Página 168: Esquemas De Criptografía Ssh Compatibles
La opción SSH está activada de manera predeterminada. Cuando la opción SSH está desactivada, es posible activarla por medio de cualquier otra interfaz admitida. Para configurar SSH, consulte Configuring Services (Configuración de servicios). Esquemas de criptografía SSH compatibles Para comunicarse con el CMC mediante el protocolo SSH, se admiten varios esquemas de criptografía que se enumeran en la tabla siguiente.
Página 169: Generación De Claves Públicas Para Sistemas Que Ejecutan Windows
06/16/2009 09:00:00 SSH PC2 x.x.x.x 06/16/2009 09:00:00 Para obtener más información sobre sshpkauth, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 170: Configuración Del Software De Emulación De Terminal
NOTA: Solo puede usar la opción de carga de archivos con RACADM remoto. Para obtener información, consulte la Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia sobre la línea de comando RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 171: Configuración De Minicom De Linux
• Minicom de Linux. • HyperTerminal Private Edition (versión 6.3) de Hilgraeve. Ejecute las tareas en las subsecciones siguientes para configurar el tipo de software de terminal necesario. Configuración de Minicom de Linux Minicom is una utilidad de acceso de puerto serie para Linux. Los siguientes pasos son válidos para configurar Minicom versión 2.0.
Página 172: Conexión A Servidores O Módulos De E/S Con El Comando Connect
CMC (CLI) o el comando RACADM connect. Para obtener más información sobre cómo ejecutar los comandos RACADM, consulte la Guía de referencia sobre línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX. •...
Página 173: Configuración Del Bios Del Servidor Administrado Para La Redirección De Consola Serie
Puede usar una sesión de consola remota para conectarse al sistema administrado mediante la interfaz web del iDRAC (consulte la iDRAC User's Guide (Guía del usuario de iDRAC) en dell.com/support/ manuals). La comunicación serie del BIOS está desactivada de forma predeterminada. Para redirigir los datos de la consola de texto del host a la comunicación en serie en la LAN, se debe activar la redirección de consola...
Página 174: Configuración De Windows Para La Redirección De Consola En Serie
Configuración de Windows para la redirección de consola en serie No es necesario configurar los servidores que ejecutan versiones de Microsoft Windows Server, a partir de Windows Server 2003. Windows recibirá información del BIOS y activará la consola de administración especial (SAC) COM1.
Página 175 Agregue una nueva línea para configurar agetty en el puerto serie COM2: co:2345:respawn:/sbin/agetty -h -L 57600 ttyS1 ansi El siguiente ejemplo muestra el archivo con la nueva línea. # # inittab This file describes how the INIT process # should set up the system in a certain # run-level.
Página 176: Uso De Las Tarjetas Flexaddress Y Flexaddress Plus
Uso de las tarjetas FlexAddress y FlexAddress Plus Esta sección proporciona información acerca de las tarjetas FlexAddress, FlexAddress Plus y sobre cómo configurar y usar estas tarjetas. NOTA: Se debe instalar una licencia Enterprise en el CMC para poder utilizar la función FlexAddress. Acerca de FlexAddress Si se reemplaza un servidor, la función FlexAddress de la ranura sigue siendo igual para la ranura del servidor dado.
Página 177: Acerca De Flexaddress Plus
La tarjeta de función FlexAddress contiene un rango de direcciones MAC. Antes de instalar FlexAddress, puede determinar el rango de direcciones MAC contenido en una tarjeta de función FlexAddress insertando la tarjeta SD en un lector de tarjetas de memoria USB y visualizando el archivo pwwn_mac.xml.
Página 178 -s No features active on the chassis Es posible que Dell Feature Cards pueda contener más de una función. Una vez activada cualquiera de las funciones que incluye Dell Feature Card en un chasis, todas las demás funciones que se puedan incluir en Dell Feature Card no se podrán activar en un chasis diferente.
Página 179: Desactivación De Flexaddress
Para obtener más información acerca del comando, consulte la sección del comando featurae de Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX). Configuración de FlexAddress FlexAddress es una actualización opcional que permite a los módulos de los servidores reemplazar la...
Página 180: Configuración De Flexaddress Para Ranuras Y Redes Fabric En El Nivel Del Chasis
NOTA: FlexAdress no tiene efecto en un módulo de servidor hasta el siguiente reinicio. Cuando se implementa la función FlexAddress por primera vez en un módulo del servidor, se requiere de una secuencia de apagado y encendido para que FlexAddress se active. FlexAddress en dispositivos Ethernet se programa por el BIOS del módulo del servidor.
Página 181: Visualización De Las Direcciones World Wide Name/Media Access Control (Wwn/Mac)
Para obtener más información acerca del comando setflexaddr, consulte la Guía de referencia sobre línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX. NOTA: Si adquiere la función FlexAddress o FlexAddressPlus con Dell PowerEdge VRTX, este viene preinstalado y activado para todas las ranuras y redes Fabric. Para adquirir esta función, comuníquese con Dell en dell.com.
Página 182 NOTA: – Fabric A muestra el tipo de red Fabric de entrada/salida instalada. Si la red Fabric A está activada, las ranuras desocupadas mostrarán direcciones MAC asignadas por el chasis para la red Fabric A. – La controladora de administración de iDRAC no es una red Fabric, pero su FlexAddress es considerado como tal.
Página 183: Visualización De Información Básica Sobre La Dirección Wwn_Mac Mediante La Interfaz Web
Visualización de información básica sobre la dirección WWN_MAC mediante la interfaz web Para ver la información de direcciones WWN/MAC de cada ranura del servidor o de todos los servidores en el chasis, en el modo básico: Haga clic en Descripción general del servidor → Propiedades → WWN/MAC La página Resumen de WWN/MAC muestra la información sobre las direcciones WWN/MAC.
Página 184: Visualización De Información Sobre La Dirección Wwn/Mac Mediante Racadm
tipo de dirección activada, ya sea asignada por el servidor, asignada por el chasis o asignada de forma remota. MAC. En la tabla Direcciones WWN/MAC, haga clic en Exportar para guardar las direcciones WWN/MAC localmente. Haga clic en el en una ranura o haga clic en Expandir/contraer todo para expandir o contraer la lista de atributos de una ranura específica o todas las ranuras en la tabla Direcciones WWN/MAC.
Página 185: Mensajes De Comandos
Para obtener más información acerca de los subcomandos getflexaddr y getmacaddress, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX). Mensajes de comandos En la siguiente tabla se muestran los comandos RACADM y los mensajes de situaciones comunes de FlexAddress.
Página 186 Situación Comando Mensaje de salida válido de la dirección flexible> La tarjeta de función La tarjeta SD en el módulo CMC $racadm featurecard -s insertada es válida y activo está vinculada a la misma contiene las siguientes etiqueta de servicio. funciones FlexAddress: vinculada La tarjeta SD en el módulo CMC...
Página 187: Contrato De Licencia De Software De Dell Flexaddress
Software. Si usted es un cliente comercial de Dell o un socio de Dell, por el presente concede a Dell o a un representante seleccionado por Dell, el derecho a realizar una auditoría sobre el uso que usted hace del Software durante el horario laboral normal, acepta cooperar con Dell en dicha auditoría y proporcionarle todos los informes relacionados razonablemente con el uso que hace del...
Página 188 La responsabilidad total de Dell y de sus proveedores, así como su remedio exclusivo, se limitará (a) a la devolución del importe pagado por el Software o (b) a la sustitución de los discos que no cumpla esta garantía y que usted envíe a Dell con un número de autorización de devolución, por su cuenta y riesgo.
Página 189 Este contrato es vinculante para los sucesores y cesionarios. Tanto Dell como usted aceptan renunciar, según lo máximo permitido por la ley, a cualquier derecho a juicio con jurado con respecto al Software o a este contrato.
Página 190: Administración De Redes Fabric
Administración de redes Fabric El chasis admite el tipo de red Fabric A. Esta red es utilizada por el único módulo de E/S y está siempre conectada a los adaptadores Ethernet integrados de los servidores. El chasis cuenta con un solo módulo de E/S, que funciona como módulo de pasada o conmutación. El módulo de E/S se clasifica en el grupo A.
Página 191: Configuración De Los Valores De Red Para Los Módulos De E/S Mediante La Interfaz Web Del Cmc
Para configurar los valores de la red para un módulo de E/S mediante RACADM, establezca la fecha y la hora. Consulte la sección del comando deploy en Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de de...
Página 192: Administración De La Operación De Control De Alimentación Para Los Módulos De E/S
Es posible establecer el nombre de usuario, la contraseña y la cadena SNMP para un módulo de E/S mediante el comando deploy de RACADM: racadm deploy -m switch -u <username> -p <password> racadm deploy -m switch -u -p <password> -v SNMPv2 <snmpCommunityString> ro racadm deploy -a [server|switch] -u <username>...
Página 193: Administración Y Supervisión De La Alimentación
Administración y supervisión de la alimentación El chasis PowerEdge VRTX es el gabinete de servidor modular más eficiente en términos de energía. Su diseño permite incluir ventiladores y suministros de energía de alta eficacia y está optimizado para que el aire circule con mayor facilidad por el sistema;...
Página 194: Políticas De Redundancia
• Configurar el presupuesto de alimentación y la política de redundancia del chasis. • Ejecutar operaciones de control de alimentación (encendido, apagado, restablecimiento del sistema, ciclo de encendido) en el chasis. Políticas de redundancia La política de redundancia es un conjunto configurable de propiedades que determina la forma en que el CMC administra la alimentación al chasis.
Página 195: Política De Redundancia De Suministro De Energía
línea. En ese estado, las unidades de suministro de energía de la cuadrícula redundante si no están en estado de falla, ayudan con el funcionamiento del sistema sin interrupción. Si una unidad de suministro de energía deja de funcionar, la condición del chasis aparece como no crítica. Si la cuadrícula más pequeña no puede admitir todas las asignaciones de energía del chasis, entonces se informa el estado de redundancia de la cuadrícula como No y la condición del chasis aparece como Crítica.
Página 196: Configuración Predeterminada De Redundancia
• La desactivación de DPSE proporciona la más baja eficiencia ya que las cuatro fuentes están activas y comparten la carga, lo cual produce una utilización más baja de cada suministro de energía. La DPSE puede activarse para las dos configuraciones de redundancia de suministro de energía explicadas anteriormente: Redundancia de suministro de energía y Redundancia de cuadrícula.
Página 197: Redundancia De Cuadrícula
éste a través del iDRAC. Para obtener más información, consulte iDRAC User’s Guide (Guía del usuario de iDRAC) en dell.com/support/manuals. El iDRAC proporciona al CMC el requisito de envolvente de potencia antes de encender el servidor. La envolvente de potencia consiste en los requisitos de alimentación máxima y mínima para mantener el...
Página 198 Para ayudar a los centros de datos a asignar alimentación a sus gabinetes, PowerEdge VRTX permite al usuario especificar un límite de energía de entrada del sistema para garantizar que la alimentación de CA general del chasis permanezca dentro del punto umbral otorgado.
Página 199: Configuración De La Prioridad De Alimentación De Ranura Del Servidor
cualquier momento hasta un valor máximo de 5000 vatios para permitir el encendido de servidores adicionales. Los cambios en el gabinete modular que reducen la asignación de alimentación son: • El servidor se apagó • El módulo de E/S se apagó •...
Página 200: Asignación De Niveles De Prioridad A Los Servidores Mediante La Interfaz Web Del Cmc
NOTA: La prioridad que se asigna a un servidor está vinculada a la ranura y no al servidor en sí. Si traslada el servidor a una nueva ranura, debe reconfigurar la prioridad para la ubicación de la nueva ranura. NOTA: Para realizar acciones de administración de alimentación, debe contar con privilegios de Administrador de configuración del chasis.
Página 201: Visualización Del Estado Del Consumo De Alimentación Con El Comando Racadm
Para obtener más información sobre getpbinfo, incluidos los detalles de salida, consulte la sección del comando getpbinfo en la Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia sobre la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 202: Administración De La Alimentación Tras La Desconexión De Una Unidad De Suministro De Energía
los servidores de menor prioridad. No obstante, esto se hace en función de la política de redundancia de alimentación que haya establecido en el CMC. Un servidor redundante puede tolerar la pérdida de alimentación sin que se afecte el rendimiento de los servidores. La alimentación a los servidores de mayor prioridad se restablece gradualmente, en tanto que las necesidades de alimentación se ajustan al presupuesto de alimentación.
Página 203 Se cuenta con Respuesta del CMC Encendido del servidor alimentación para el peor de los casos • La alimentación requerida para el nuevo servidor está disponible Permitido • La alimentación requerida para el nuevo No permitido servidor no está disponible Si una unidad de suministro de energía deja de funcionar, se produce un estado no crítico y se genera un suceso de falla de unidad de suministro de energía.
Página 204: Cambios De Suministro De Energía Y Política De Redundancia En El Registro De Sucesos Del Sistema
Cambios de suministro de energía y política de redundancia en el registro de sucesos del sistema Los cambios en el estado de suministro de energía y en la política de redundancia de la alimentación se registran como sucesos. Los sucesos relacionados con el suministro de energía que registran anotaciones en el registro de sucesos del sistema (SEL) son inserción y extracción de suministros de energía, inserción y extracción de entrada de suministros de energía, y declaración y retiro de declaración de salida de suministros de energía.
Página 205: Conservación De La Energía Y Presupuesto De Alimentación
• Activar conexión dinámica del suministro de energía • Desactivar botón de encendido del chasis • Modo de conservación máx. de alimentación • Registro remoto de la alimentación • Intervalo del registro remoto de la alimentación • Administración de la alimentación basada en servidor Conservación de la energía y presupuesto de alimentación El CMC puede llevar a cabo la conservación de la energía cuando se llega al límite de alimentación máxima configurado por el usuario.
Página 206: Operación De Unidades De Suministro De Energía De 110 V
servidor nuevo. Si después de reducir la asignación de alimentación a los servidores de menor prioridad la cantidad de energía aún no es suficiente, el CMC disminuirá el rendimiento de los servidores hasta liberar suficiente energía para alimentar el servidor nuevo. El CMC reduce la asignación de alimentación a los servidores en dos casos: •...
Página 207: Configuración De La Redundancia Y El Presupuesto De Alimentación Mediante La Interfaz Web Del Cmc
controla las asignaciones de alimentación de servidores compatibles, por lo que el CMC ya no controla el modo de conservación máxima de energía y se desactiva esta selección. Si se activa el Modo de conservación máxima de energía, el CMC establece la capacidad de alimentación de entrada del sistema en el máximo que admite el chasis.
Página 208 donde <value> es 1 (redundancia de cuadrícula) y 2 (redundancia de suministro de energía). El valor predeterminado es 2. Por ejemplo, el siguiente comando establece la política de redundancia en 1: racadm config -g cfgChassisPower -o cfgChassisRedundancyPolicy 1 • Para establecer el valor del presupuesto de alimentación, escriba: racadm config -g cfgChassisPower -o cfgChassisPowerCap <valor>...
Página 209: Ejecución De Las Operaciones De Control De Alimentación
Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de Chassis Management Controller para la línea de comandos RACADM de PowerEdge VRTX). Ejecución de las operaciones de control de alimentación Puede ejecutar la siguiente operación de control de alimentación para chasis, servidores y módulos de E/S.
Página 210: Ejecución De Operaciones De Control De Alimentación En Un Servidor
Ejecución de operaciones de control de alimentación en un servidor Es posible realizar acciones de administración de alimentación de forma remota para varios servidores a la vez o un servidor individual en el chasis. NOTA: Para realizar acciones de administración de alimentación, debe contar con privilegios de Administrador de configuración del chasis.
Página 211: Ejecución De Operaciones De Control De Alimentación En El Módulo De E/S Mediante Racadm
Haga clic en Apply (Aplicar). Ejecución de operaciones de control de alimentación en el módulo de E/S mediante RACADM Para ejecutar operaciones de control de alimentación en el módulo de E/S mediante RACADM, abra una consola de texto de serie/Telnet/SSH en el CMC, inicie sesión y escriba: racadm chassisaction -m switch <action>...
Página 212: Administración Del Almacenamiento Del Chasis
Administración del almacenamiento del chasis En Dell PowerEdge VRTX, es posible realizar las siguientes operaciones: • Ver el estado de las unidades de discos físicos y controladoras de almacenamiento. • Ver las propiedades de las controladoras, las unidades de discos físicos, los discos virtuales y los gabinetes.
Página 213: Visualización De La Topología De Almacenamiento
Visualización de la topología de almacenamiento Para ver la topología de almacenamiento: En el panel izquierdo, haga clic en Descripción general del chasis → Almacenamiento → Propiedades → Topología. En la página Topología, haga clic en el <nombre de la controladora> para ver las páginas correspondientes.
Página 214: Asignación De Adaptadores Virtuales Para Ranuras Mediante La Interfaz Web Del Cmc
Para cumplir con el criterio de un atributo, haga clic en Actualizar ahora. Aparece la página Actualización del componente de almacenamiento, que le permite actualizar el componente de almacenamiento requerido para cumplir con el criterio del atributo. Asignación de adaptadores virtuales para ranuras mediante la interfaz web del CMC Si usa la función Adaptador virtual, puede compartir el almacenamiento instalado con los cuatro servidores.
Página 215: Tolerancia A Errores En Las Controladoras De Almacenamiento
• <N° ranura>: seleccione la ranura a la que se le debe asignar el adaptador virtual. • Desasignar: seleccione esta opción para eliminar la asignación del adaptador virtual a una ranura. El adaptador virtual se asigna o desasigna de la ranura de servidor seleccionada según la acción seleccionada.
Página 216: Visualización De Las Propiedades De La Controladora Mediante La Interfaz Web Del Cmc
Para ver las propiedades de las controladoras mediante RACADM, ejecute el comando racadm raid get controllers -o Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 217: Configuración De Los Valores De La Controladora De Almacenamiento Mediante La Interfaz Web Del Cmc
{abortonerror | normal}] [-copybackmode {off | on | onwithsmart}] [-lb {auto | disabled}] [-prunconfigured {yes | no}] Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 218: Activación O Desactivación De Alertas Mediante La Interfaz Web Del Cmc
Desde la interfaz de línea de comandos de RACADM, ejecute el comandoracadm raid get controllers para generar una lista con el número de controladoras PERC compartidas en el sistema. Si el comando enumera solamente RAID.ChassisIntegrated.1-1, el sistema tiene una única controladora PERC compartida.
Página 219: Activación O Desactivación De La Controladora Raid Mediante Racadm
• La PERC 1 integrada es actualmente la controladora activa. NOTA: Si la PERC 1 integrada actualmente no es la controladora activa, realice un ciclo de encendido del chasis para hacer que sea la controladora activa. • Ambos CMC tienen la misma versión de firmware que admite esta función. NOTA: Después de desactivar el PERC integrado 2, en caso de tener que sustituir una tarjeta del CMC, se recomienda actualizar la tarjeta del CMC con el firmware de versión 1.35 o posterior, antes de asignar la tarjeta para que sea la controladora CMC activa en el sistema.
Página 220: Visualización De Propiedades De Unidades De Discos Físicos Mediante Racadm
Para ver las propiedades de las unidades de discos físicos mediante RACADM, ejecute el comando racadm raid get pdisks —o Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 221: Recuperación De Discos Físicos
-assign yes -type ghs. Para obtener más información sobre cómo usar comandos RACADM, consulte la Guía de referencia sobre líneas de comando RACADM de Chassis Management Controller para PowerEdge VRTX. Recuperación de discos físicos Para recuperar un disco físico: En la interfaz web del CMC, vaya a Descripción general del chasis →...
Página 222: Aplicación De La Política De Acceso Para Adaptadores Virtuales A Discos Virtuales
NOTA: Al eliminar un disco virtual, se quita el disco virtual de la configuración de la controladora. Para crear un disco virtual: En el panel izquierdo, haga clic en Descripción general del chasis → Almacenamiento → Discos virtuales → Crear. En la página Crear un disco virtual, en la sección Configuración, escriba los datos adecuados, y en la sección Seleccionar discos físicos, seleccione la cantidad de unidades de discos físicos en función del nivel RAID seleccionado anteriormente y, a continuación, haga clic en Crear un disco virtual.
Página 223: Visualización De Las Propiedades Del Gabinete Mediante La Interfaz Web Del Cmc
Visualización de las propiedades del gabinete mediante la interfaz web del CMC Para ver las propiedades del gabinete: En el panel izquierdo, haga clic en Descripción general del chasis → Almacenamiento → Gabinetes → Propiedades. En la página Propiedades, en la sección Gabinete, haga clic en el para obtener una visualización gráfica de las unidades de discos físicos y sus estados, un resumen de las ranuras de unidades de discos físicos y las propiedades avanzadas.
Página 224: Administración De Ranuras Pcie
Administración de ranuras PCIe Todas las ranuras están desasignadas de manera predeterminada. Puede hacer lo siguiente: • Ver el estado de todas las ranuras PCIe del chasis. • Asignar o quitar una ranura PCIe asignada de los servidores. Tenga en cuenta lo siguiente antes de asignar una ranura PCIe a un servidor: •...
Página 225: Administración De Ranuras Pcie Mediante Racadm
Para obtener más información sobre los comandos RACADM, consulte la Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia sobre líneas de comandos RACADM de Chassis Management Controller para PowerEdge VRTX) disponible en dell.com/support/Manuals.
Página 226: Protección De La Alimentación De Pcie
Protección de la alimentación de PCIe Las tarjetas PCIe recién asignadas al CMC VRTX deben descubrirse e inicializarse antes de que se encienda el nodo de un servidor. El proceso de descubrimiento e inicialización incluye lo siguiente: • Realizar inventario y descubrimiento de las tarjetas instaladas •...
Página 227: Configuración De Las Propiedades De Protección De Pcie Mediante La Interfaz Web Del Cmc
Para ver la información acerca de las propiedades de protección de la alimentación de PCIe, introduzca el siguiente comando: racadm getpciecfg -r Para obtener más información, consulte Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos RACADM de Chassis Management Controller para PowerEdge VRTX).
Página 228: Solución De Problemas Y Recuperación
Solución de problemas y recuperación En esta sección se explica cómo realizar tareas relacionadas con la recuperación y la solución de problemas en el sistema remoto a través de la interfaz web del CMC. • Visualización de la información del chasis. •...
Página 229: Primeros Pasos Para Solucionar Problemas De Un Sistema Remoto
PowerEdge VRTX (Guía de referencia de la línea de comandos de RACADM para CMC en PowerEdge VRTX). Subsistema Comando de RACADM Información general del sistema/RAC getsysinfo Información de la sesión getssninfo Información del sensor getsensorinfo Información de los conmutadores (módulo...
Página 230: Solución De Problemas De Alimentación
– Solución A: revise y reemplace el cable de CA. Revise y confirme que la unidad de distribución de energía que proporciona la alimentación al suministro de energía funciona como se espera. Si no se soluciona el error, comuníquese con el departamento de atención cliente de Dell para reemplazar el suministro de energía.
Página 231: Solución De Problemas De Alertas
– Solución: el CMC cuenta con administración dinámica de alimentación de ventiladores que reduce brevemente la asignación de alimentación a los servidores si el gabinete está funcionando cerca del límite máximo de alimentación configurado por el usuario; esto hace que se asigne alimentación a los ventiladores mediante la reducción del rendimiento del servidor para mantener el consumo de alimentación de entrada por debajo del Límite de alimentación de entrada del sistema.
Página 232: Visualización Del Registro De Hardware
Visualización del registro de hardware El CMC genera un registro de sucesos de hardware que ocurren en el chasis. Para ver el registro de hardware, utilice la interfaz web y RACADM remoto. NOTA: Para borrar el registro de hardware, debe tener privilegios de Administrador de borrado de registros.
Página 233: Restablecimiento De Componentes
Visualización del registro del chasis El CMC genera un registro de los sucesos relacionados con el chasis. NOTA: Para borrar el registro del chasis, debe tener privilegios de Administrador de borrado de registros. Visualización de los registros del chasis mediante RACADM Para ver la información del registro del chasis mediante RACADM, abra una consola de texto serie/ Telnet/SSH en el CMC, inicie sesión y escriba lo siguiente: racadm chassislog view...
Página 234: Guardar O Restaurar La Configuración Del Chasis
restablecimiento del CMC activo produce una protección contra fallas y el CMC en espera se vuelve activo. NOTA: Para restablecer componentes, debe tener privilegios de Administrador de comandos de depuración. Para restablecer los componentes mediante la interfaz web del CMC: En el panel izquierdo, haga clic en Descripción general del chasis →...
Página 235 • Es posible que se haya introducido accidentalmente un nombre de host o una dirección IP no válidos. • Es posible que haya un problema de conectividad de red que impida que el CMC se comunique con alguno de los servidores NTP configurados. •...
Página 236: Interpretación De Los Colores Y Los Patrones De Parpadeo De Los Led
Para obtener información acerca de cómo se introduce el comando gettracelog a fin de revisar el registro de rastreo mediante la interfaz web del CMC, consulte Using Diagnostic Console (Uso de la consola de diagnósticos). Interpretación de los colores y los patrones de parpadeo de los LED Los LED en el chasis proporcionan el siguiente estado de un componente: •...
Página 237 Componente Color de LED, patrón de parpadeo Estado Azul, encendido permanentemente Normal/maestro de apilamiento Azul, parpadeante Identificador de módulo activado por el usuario Ámbar, encendido permanentemente No se utiliza Ámbar, parpadeante Falla Azul, apagado Sin fallas/esclavo de apilamiento M. E/S (de paso) Verde, encendido permanentemente Encendido Verde, parpadeante...
Página 238: Solución De Problemas De Un Cmc Que No Responde
Solución de problemas de un CMC que no responde Si no puede iniciar sesión en el CMC por medio de ninguna de las interfaces (interfaz web, Telnet, SSH, RACADM remoto o serie), puede verificar la funcionalidad del CMC mediante la observación de sus indicadores LED en CMC, la obtención de información de recuperación con el puerto serie DB-9 o la recuperación de la imagen del firmware del CMC.
Página 239: Recuperación De La Imagen Del Firmware
CMC o de RACADM. Consulte la sección del comando gettracelog en Chassis Management Controller for PowerEdge VRTX RACADM Command Line Reference Guide (Guía de referencia de la línea de comandos de Chassis Management Controller para PowerEdge VRTX RACADMC).
Página 240: Solución De Problemas De La Controladora
Solución de problemas de la controladora Para solucionar los problemas de una controladora: En el panel izquierdo, haga clic en Descripción general del chasis → Almacenamiento → Controladoras → Solución de problemas. En la página Solución de problemas de la controladora, vaya a la lista desplegable Acciones de la controladora correspondiente, seleccione cualquiera de las siguientes opciones y haga clic en Aplicar.
Página 241: Uso De La Interfaz Del Panel Lcd
Uso de la interfaz del panel LCD El panel LCD del chasis puede utilizarse para realizar tareas de configuración y diagnóstico, y para obtener información de estado acerca del chasis y su contenido. En la siguiente figura se ilustra el panel LCD. La pantalla LCD muestra los menús, los iconos, los mensajes y las imágenes.
Página 242: Menú Principal
Los iconos que se describen en la tabla siguiente se usan para navegar por las pantallas LCD. Tabla 33. Iconos de navegación del panel LCD Icono normal Icono resaltado Nombre y descripción del icono Atrás: seleccione y presione el botón central para regresar a la pantalla anterior.
Página 243: Menú De Asignación De Kvm
• Configuración: contiene opciones como Idioma del LCD, Orientación del chasis, Pantalla LCD predeterminada y Configuración de la red. Menú de asignación de KVM En esta pantalla, puede ver el KVM de la información de asignación de servidores, asignar otro servidor al KVM o desasignar la conexión existente.
Página 244: Configuración
Estado lateral (vista gráfica izquierda del chasis) • Personalizado (logotipo de Dell con nombre del chasis) La pantalla actualmente activa aparece resaltada en celeste. Utilice los botones de flecha hacia arriba y abajo para resaltar la pantalla que desea definir como predeterminada.
Página 245: Mensajes De La Pantalla Lcd Del Panel Frontal
indicador de estado del panel LCD parpadea en color ámbar. En el Menú principal, un icono con fondo ámbar aparece junto al elemento del menú (Gabinete) que conduce al estado de la parte posterior, frontal, lateral o de gabinete. Al seguir los iconos color ámbar a través del sistema de menús de la pantalla LCD, es posible visualizar la pantalla de estado y los mensajes de error del elemento que presenta el problema.
Página 246 Elemento Descripción Nombre definido por el usuario Ejemplo: "Sistema de bastidor Dell". Esto puede configurarse con la CLI del CMC o la interfaz web. Mensajes de error Si no hay errores, se mostrará el mensaje Sin errores. De lo contrario, aparecen los mensajes de error, donde las más importantes son los...
Página 247 Elemento Descripción importantes son los primeros de la lista y, a continuación, los mensajes relacionados con avisos. Status Desconectado, conectado o en espera: indica el estado de la alimentación de una unidad de suministro de energía. Potencia máxima Potencia máxima que la unidad de suministro de energía puede proporcionar al sistema.
Página 248 Tabla 40. Estado de asignación de DVD Elemento Descripción Servidor <número> Muestra una lista de los servidores a los que se les puede asignar el DVD. Mensajes de error Si no hay errores, se mostrará el mensaje Sin errores. De lo contrario, aparecen los mensajes de error, donde las más importantes son los primeros de la lista y, a continuación, los mensajes relacionados con avisos.
Página 249 Elemento Descripción Status Desconectado, conectado o en espera: indica el estado de alimentación de un SPERC. Tabla 43. Estado de la tarjeta PCIe Elemento Descripción Tarjeta PCIe <número> Muestra el nombre de la tarjeta PCIe en el formato Tarjeta PCIe <n>, donde "n"...
Página 250 NOTA: Puede configurar esta tabla a través de la CLI o la interfaz web del CMC. Name Nombre del servidor, que el usuario puede establecer mediante Dell OpenManage. El nombre se muestra únicamente si el iDRAC completó el inicio y si el servidor admite esta función; en caso contrario, se muestran los mensajes de inicio de iDRAC.
Página 251 La información se muestra únicamente si el iDRAC completó el inicio. Para obtener más información sobre esta función, consulte RACADM Command Line Reference Guide for CMC in PowerEdge VRTX (Guía de referencia de la línea de comandos RACADM para CMC en PowerEdge VRTX).
Página 252: Preguntas Frecuentes
Preguntas frecuentes En esta sección se enumeran las preguntas frecuentes para los elementos siguientes: • RACADM • Administración y recuperación de un sistema remoto • Active Directory • FlexAddress y FlexAddressPlus • M. E/S RACADM Después de restablecer el CMC (con el subcomando RACADM racreset), al introducir un comando, se muestra el siguiente mensaje: racadm <subcommand>...
Página 253: Administración Y Recuperación De Un Sistema Remoto
Administración y recuperación de un sistema remoto ¿Por qué no están disponibles RACADM remoto y los servicios web después de un cambio de propiedad? Es posible que los servicios de RACADM remoto y de la interfaz web tarden un minuto para estar disponibles después de que el componente Web Server del CMC se restablece.
Página 254: Active Directory
RAC y el objeto de asociación) tienen que estar en el mismo dominio. El complemento Usuarios y equipos de Active Directory extendido por Dell verifica el modo y limita a los usuarios a fin de crear objetos en varios dominios si se encuentra en modo mixto.
Página 255: Flexaddress Y Flexaddressplus
¿Estos objetos extendidos por Dell (objeto de asociación Dell, dispositivo de RAC de Dell y objeto de privilegio Dell) pueden estar en dominios diferentes? El objeto de asociación y el objeto de privilegio deben estar en el mismo dominio. El complemento Usuarios y equipos de Active Directory extendido por Dell permite crear estos dos objetos solamente en el mismo dominio.
Página 256 Feature Card Chassis Service Tag = YYYYYYYY The original feature card is no longer eligible for deactivation on that or any other chassis, unless Dell Service reprograms the original chassis service tag back into a chassis, and CMC that has the original feature card is made active on that chassis.
Página 257 ¿Cómo se puede recuperar una tarjeta SD si no se encontraba en el chasis al ejecutar el comando de desactivación en FlexAddress? El problema es que la tarjeta SD no puede utilizarse para instalar FlexAddress en otro chasis si no se encontraba en el CMC al momento de desactivar FlexAddress.
