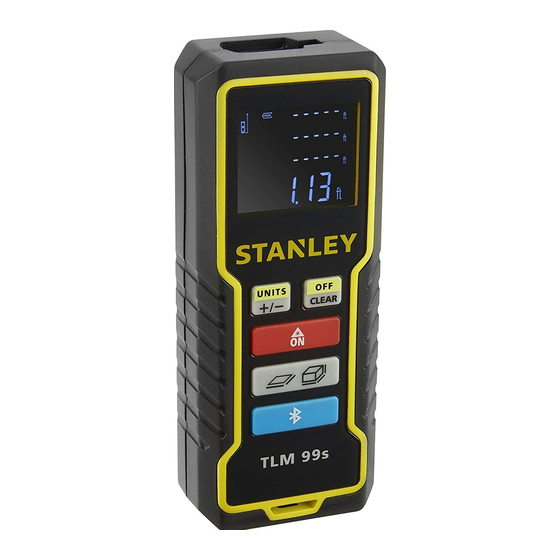

TLM99, TLM99s, TLM99si
User Manual
www.StanleyTools.com
Please read these instructions before operating the product.
E
ES
F
PT
E
PT
NL
DK
SE
FIN
NO
PL
GR
CZ
RU
HU
SK
SI
BG
RO
EE
LV
DOC100270398
