3.4.2 Montaje de la rueda en horquillas de ø32 con eje
pasante de ø20 mm
DIRT JUMPER
Para un funcionamiento correcto de la horquilla, la rueda debe
instalarse como se indica a continuación:
• Coloque la rueda entre las dos barras de horquilla.
• Alinee el centro de la rueda con los dos ejes rueda (véase
en Figura 3).
• Introduzca el eje a través del soporte rueda derecho, de la rueda
y del soporte rueda izquierda (véase 3A en Figura 3).
• Apriete el eje al par de torsión previsto (
en el tapón del perno (véase 3B en Figura 3) con una llave
Allen de 6 mm.
• Compruebe el alineamiento correcto horquilla-rueda realizando
algunas compresiones completas de la horquilla. La rueda no
debe ponerse en contacto o acercarse a ninguna parte de la
horquilla. Después alce la parte anterior de la bicicleta y haga
girar la rueda para comprobar el alineamiento con el freno de
disco. La rueda no debe oscilar lateral o verticalmente. Para las
especifi caciones correctas, consulte el manual del constructor
del sistema de frenado.
• Ayudándose con una llave Allen de 4 mm, apriete los tornillos
colocados sobre los dos dispositivos de retención al par de
torsión previsto (6±1 Nm) (véase 3C en Figura 3).
15±1 Nm
6 mm
6±1 Nm
4 mm
3C

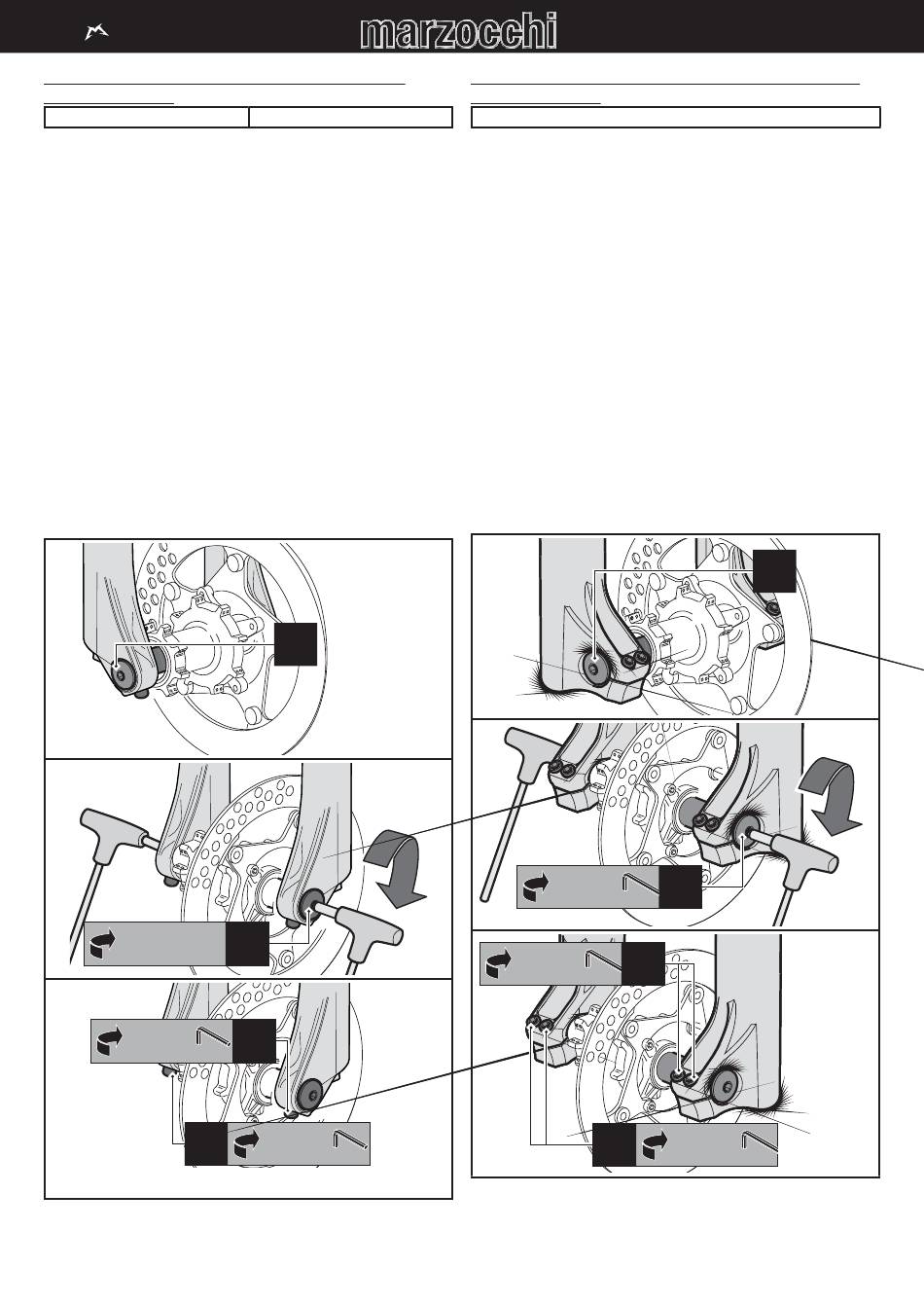

Figura 3 - Instalación rueda en horquillas de ø32 mm con eje pasante de ø20 mm
DJ COMP
15±1 Nm) actuando
3A
3B
3C
6±1 Nm
4 mm
3.4.3 Montaje de la rueda en horquillas de ø35/ø38 con eje
pasante de ø20 mm
Para un funcionamiento correcto de la horquilla, la rueda debe
instalarse como se indica a continuación:
• Coloque la rueda entre las dos barras de horquilla.
• Alinee el centro de la rueda con los dos ejes rueda (véase
3A
en Figura 4).
• Introduzca el eje a través del soporte rueda derecho, de la rueda
y del soporte rueda izquierda (véase 4A en Figura 4).
• Apriete el eje al par de torsión previsto (
en el tapón del perno (véase 4B en Figura 4) con una llave
Allen de 6 mm.
• Compruebe el alineamiento correcto horquilla-rueda realizando
algunas compresiones completas de la horquilla. La rueda no
debe ponerse en contacto o acercarse a ninguna parte de la
horquilla. Después alce la parte anterior de la bicicleta y haga
girar la rueda para comprobar el alineamiento con el freno de
disco. La rueda no debe oscilar lateral o verticalmente. Para las
especifi caciones correctas, consulte el manual del constructor
del sistema de frenado.
• Ayudándose con una llave Allen de 4 mm, apriete los tornillos
colocados en los dos soportes rueda al par de torsión previsto
(6±1 Nm) con secuencia "1-2-1" (véase 4C en Figura 4).
15±1 Nm
6 mm
6±1 Nm
4 mm
4C
Figura 4 - Instalación rueda en horquillas de ø35/ø38 mm con eje pasante de ø20 mm
888
15±1 Nm) actuando
4A
4B
4C
6±1 Nm
4 mm
4A
