Conexión de salida de vídeo en bucle
Puede utilizar estos conectores de salida de vídeo en bucle para conectar las fuentes de vídeo con
otros dispositivos.
NOTA: Los conectores BNC del sistema son autoterminados. NO conecte ningún cable al conector
enlace si no está conectado a un dispositivo de vídeo pues ello deterioraría la terminación y podría
causar una pérdida de calidad de la imagen.
Conexión del puerto RS-485
El equipo puede controlarse remotamente con un dispositivo externo o sistema de control como
por ejemplo un teclado, a través del puerto RS-485. El conector RS-485 también puede utilizarse
para controlar cámaras PTZ (pan, tilt, zoom). Conecte las salidas RX-/TX- y RX+/TX+ del
dispositivo de control a los conectores – y + (respectivamente) del DVR.
Para más información sobre cómo conectar los dispositivos al puerto RS-485 consulte el Capítulo
3 – Configuración de este manual y los manuales de usuario de las cámaras PTZ o teclados
controladores utilizados.
Conexión de alarmas
Entradas de alarma
Figura 6 — Terminal de entradas y salidas de alarma
NOTA: Para realizar las conexiones en el terminal de alarmas, presione y mantenga pulsado el
botón, a continuación introduzca el cable en el agujero debajo del botón. Libere el botón y tire
levemente del cable para comprobar que está conectado correctamente. Para desconectar un cable,
presione el botón y tire suavemente del cable.

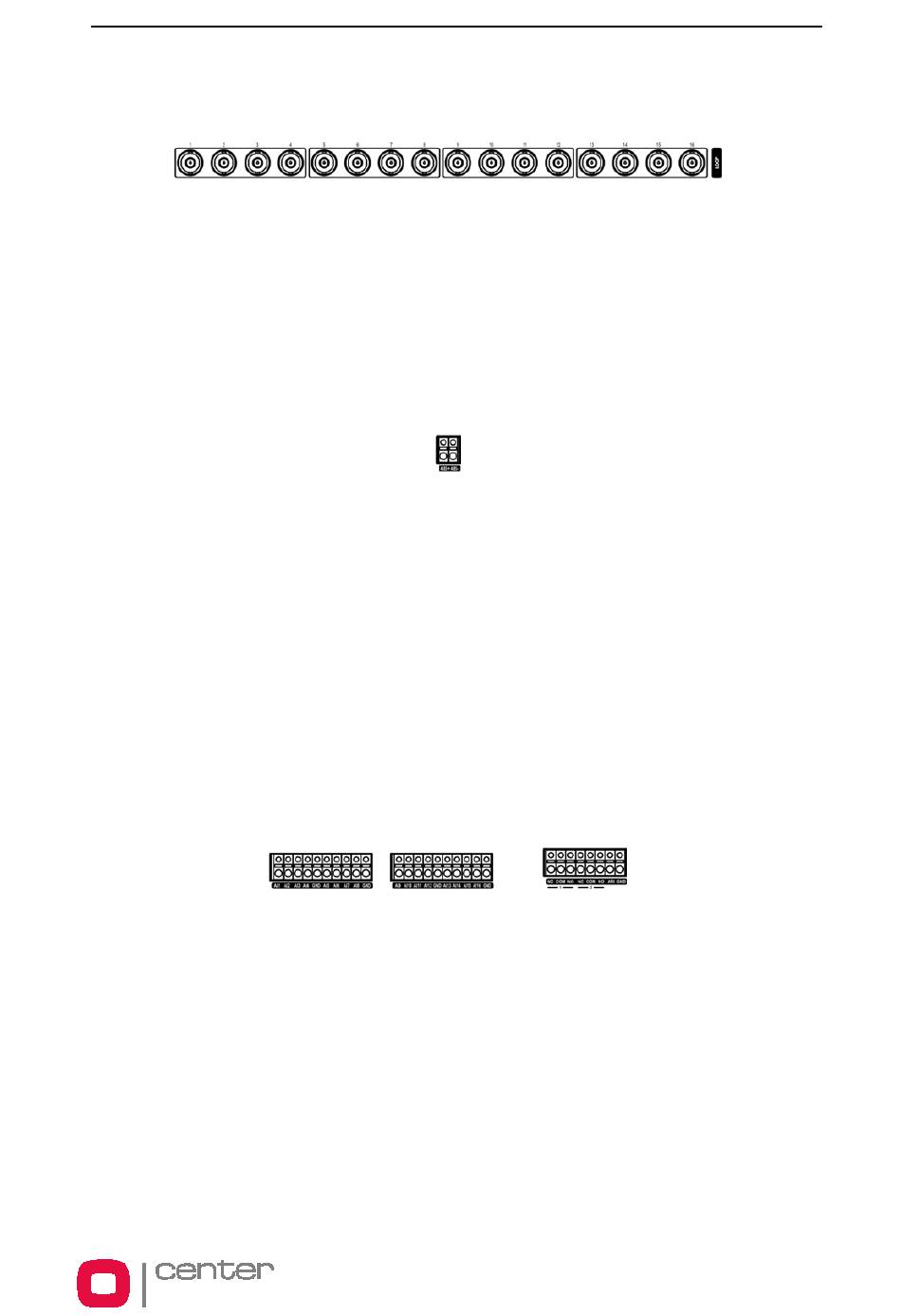

Figura 4 — Conectores de salida de vídeo en bucle
Figura 5 — Conector RS-485
Videograbadores digitales – SHD
10
