IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 1

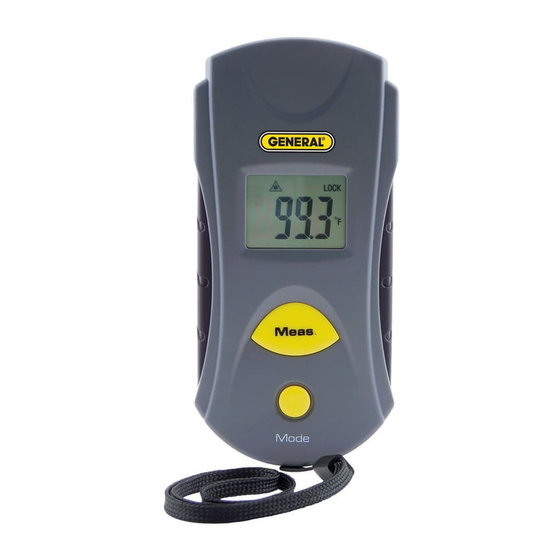

6:1 POCKET INFRARED
THERMOMETER
USER'S MANUAL
IRT105
Please read this manual carefully and thoroughly before using this product.

Publicidad

Tabla de contenido
loading

Manuales relacionados para General IRT105

Resumen de contenidos para General IRT105

  • Página 1 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 1 6:1 POCKET INFRARED THERMOMETER USER’S MANUAL IRT105 Please read this manual carefully and thoroughly before using this product.

  • Página 2: Tabla De Contenido

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 2 TABLE OF CONTENTS Introduction ......3 Key Features .

  • Página 3: Introduction

    The IRT105 comes in a blister pack with two non- rechargeable CR2032 Lithium-ion batteries to power its thermometer and laser pointer.

  • Página 4: Key Features

    • Small and light and easy to use SAFETY INSTRUCTIONS CAUTION! The IRT105’s targeting laser is a Class II type that emits less than 1mW of power between 630nm and 660nm. Avoid direct eye contact with laser light radiation. U.S. law prohibits pointing a laser beam at aircraft;...

  • Página 5: What's In The Blister Pack

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 5 WHAT’S IN THE BLISTER PACK The IRT105 comes in a plastic blister pack with two CR2032 batteries, a wrist strap and this user’s manual. PRODUCT OVERVIEW Figure 1 shows the locations of the controls, indicators and physical features of the IRT105.

  • Página 6: Setup Instructions

    INSTALL TWO BATTERIES Two CR2032 batteries (included) must be installed in separate compartments in the back of the IRT105 (callouts G and H of Fig. 1) to activate its thermometer and laser pointer. To open either compartment, place the tips of your thumb and index finger against the bumps on the round compartment cover and turn clockwise.

  • Página 7: Operating Instructions

    (at the four o’clock) position for that purpose. OPERATING INSTRUCTIONS MAKING BASIC MEASUREMENTS To make a quick measurement with the IRT105, point the front of the unit at a surface, press the Meas. (measure) button, hold it for at least one second, and then release the button.

  • Página 8: Advanced Measurement Modes And Functions

    To power off the IRT105, either press and hold the Mode button or let the auto power off function turn the IRT off after 15 seconds of inactivity.
  • Página 9 2. MIN Measurement mode—The flip side of MAX mode, MIN mode is entered by powering on the IRT105 and pressing the Meas. (measure) button twice . This causes the text MIN to appear blinking on the top line of the display.
  • Página 10 If you forget to exit Lock mode and then leave the IRT105 powered on for a long time, you run the risk of discharging the thermometer battery. So remember to exit Lock mode after using it by pressing the Mode button.

  • Página 11: Accounting For Emissivity

    Meas. (measure) button will increase the value by 0.01 units. • When you have reached the desired emissivity value, press the Mode button to store the setting. The IRT105 will use this value in its temperature calculations until you change it.
  • Página 12 Compensating for emissivity will particularly improve the accuracy of measurements of surfaces with emissivities nearer to zero than to the default IRT105 setting of 0.95. Table 1. Emissivities of common materials Material Temperature (°F/°C)
  • Página 13 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 13 Nickel wire 368/187 0.10 Lead (99.95% pure, unoxidized) 260/127 0.06 Copper 390/199 0.18 1110/599 0.19 Steel 390/199 0.52 1110/599 0.57 Zinc (galvanized sheet iron, bright) 82/28 0.23 Brass (highly polished) 476/247 0.03...

  • Página 14: Making Accurate Measurements

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 14 MAKING ACCURATE MEASUREMENTS The IRT105 has a distance-to-spot (D:S) ratio of 6:1. This means that the target area (spot) whose infrared radiation (temperature) is being measured increases in diameter by 1 inch for every 6 inches you move away from the target.
  • Página 15 Tavg = (Tmotor + Tbackground) ÷ 2 Solving for Tavg, we get (200 + 75) ÷ 2 or 137.5°F., which is what the IRT105 would display. In other words, trying to measure the temperature of the motor from 12 ft. away introduced an error of (200-137.5) ÷...
  • Página 16 (see Fig. 5, bottom). For a motor with an area of 1 ft and using the IRT105, with a D:S ratio of 6:1, the optimum measurement distance would be 6 ft. Fig. 5. Measuring a motor’s temperature from the wrong...

  • Página 17: Specifications

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 17 SPECIFICATIONS Measurement Range -22° to 482°F (-30° to 250°C) Measurement Accuracy ±3°F (2°C) or 2% of reading (whichever is greater) above 32°F (0°C); ±5°F (3°C) or 2% of reading (whichever is greater) below 32°F Measurement Repeatability 1% of reading or 1°C...

  • Página 18: Warranty Information

    Acceptance of the exclusive repair and replacement remedies described herein is a condition of the contract for purchase of this product. In no event shall General be liable for any incidental, special, consequential or punitive damages, or for any cost, attorneys’ fees, expenses, or losses alleged to be a...

  • Página 19: Return For Repair Policy

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 19 RETURN FOR REPAIR POLICY Every effort has been made to provide you with a reliable product of superior quality. However, in the event your instrument requires repair, please contact our Customer...

  • Página 20: 6:1 Termómetro Infrarrojo De Bolsillo

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 20 6:1 TERMÓMETRO INFRARROJO DE BOLSILLO MANUAL DEL USUARIO IRT105 Lea cuidadosamente el manual antes de utilizar este producto.
  • Página 21 Contenido del paquete ......23 Información general del producto ... 24 – 25 Instrucciones de Instalación .

  • Página 22: Introducción

    Éstas dos características, al igual que su emisividad ajustable y alta precisión básica de medición (±3°F por arriba de 32°F) convierte al IRT105 en la herramienta ideal y en la más apropiada para aplicaciones en el proceso de alimentos, resolución de problemas eléctricos, automóviles y equipo de mantenimiento para calefacción, ventilación y aire...

  • Página 23: Características Principales

    INSTRUCCIONES DE SEGURIDAD ¡PRECAUCION! El objetivo del láser del IRT105 es Clase II, el cual emite menos de 1mW de energía entre 630nm y 660nm. Evite el contacto directo de la luz láser con los ojos. La ley de los Estados Unidos prohíbe apuntar hacia una aeronave con un...

  • Página 24: Información General Del Producto

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 24 INFORMACION GENERAL DEL PRODUCTO Figura 1: Muestra la ubicación de los controles, indicadores y características físicas del IRT105. Figura 1: Controles, indicadores y características físicas del IRT105. A. Botón de Medida (Meas.) B.
  • Página 25 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 25 Figura 2: Muestra los íconos y el texto que puede aparecer en la pantalla. Familiarícese con la ubicación de los controles y significados de los íconos antes de iniciar la instalación y las instrucciones de operación.

  • Página 26: Instrucciones De Instalación

    INSTRUCCIONES DE OPERACIÓN TOMA DE MEDIDAS BÁSICAS Para hacer una medición rápida con el IRT105, coloque el frente de la unidad sobre una superficie, presione el botón Meas. (medición), deténgalo por lo menos por un segundo y luego suéltelo. La temperatura de la superficie se desplegará...
  • Página 27 Para apagar el IRT105, presione y sostenga el botón Mode o simplemente deje que la función de apagado automático apague el IRT después de 15 segundos de inactividad.

  • Página 28: Modos Y Funciones Para Medidas Avanzadas

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 28 MODOS Y FUNCIONES PARA MEDIDAS AVANZADAS El botón Mode ubicado debajo del botón Meas. da acceso a la selección de modos y a las 5 medidas avanzadas del IRT105 (Ver la figura 3).
  • Página 29 IRT comenzará el conteo para el apagado automático. 2. Modo de Medida MINIMA (MIN): (lo contrario al modo MAX). Para ingresar al modo MIN encienda el IRT105 y presione dos veces el botón Meas. (medición), el texto MIN aparecerá intermitentemente en la parte superior de la pantalla.
  • Página 30 Si olvida salir del Modo Lock y deja encendido el IRT105 por un largo período, corre el peligro que la batería del termómetro se descargue. Así que recuerde salir del Modo Lock presionando el botón Mode después de utilizarlo.

  • Página 31: Tomando En Cuenta La Emisividad

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 31 intermitente indica que un nuevo Modo ha sido seleccionado, en este caso, el Modo de emisividad. El valor predeterminado de emisividad del IRT105 es 0.95. Para ingresar el valor de emisividad del material de su superficie objetivo, realice los siguientes pasos: •...
  • Página 32 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 32 Una superficie perfectamente absorbente (llamada cuerpo negro) tiene una emisividad de 1(representada por la letra griega ; eso absorbe el 100% de la energía térmica que la golpea. Un objeto con la emisividad de 0.8 absorbe 80% de la energía del IR y refleja el 20% del mismo.
  • Página 33 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 33 Tabla 1. Emisividades de Materiales Comunes Material Temperatura (°F/C°) Emisividad Oro (puro, altamente pulido) 440/227 0.02 Papel aluminio 81/27 0.04 Aluminio disco 81/27 0.18 Aluminio (casa, apartamento) 73/27 0.01 Aluminio (chapa pulida) 400/227 0.04...

  • Página 34: Toma Para Medidas Exactas

    39/4 0.97 TOMA DE MEDIDAS EXACTAS El IRT105 tiene un índice de localización a distancia de 6:1. Esto significa que el área objetivo (lugar) al cual se medirá la radiación infrarroja (temperatura) aumenta 1 pulgada en diámetro por cada 6 pulgadas que usted se aleje del área objetivo.
  • Página 35 Figura 4. El campo visual del IRT105 Para explicar la relación entre la proporción D:S y la exactitud de la medición, Vea cómo el IRT105 se utilizaría para medir la temperatura de un motor pequeño AC que se considere se está...
  • Página 36 único objeto en el área objetivo (Ver la parte de abajo de la Figura 5). Para un motor con un área de 1 pié cuadrado y al utilizar el IRT105 con una proporción D:S de 6:1, la medida óptima de distancia sería 6 pies.

  • Página 37: Especificaciones

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 37 ESPECIFICACIONES Rango: -22° a 482°F (-30° a 250°C) Precisión: ±3°F (2°C) ó 2% de la lectura (la que sea mayor) por arriba de 32°F (0°C); ±5°F (3°C) ó 2% de la lec- tura (la que sea mayor) por debajo de 32°F...

  • Página 38: Información De Garantía

    La unidad dañada deberá ser retornada a General Tools & Instruments o a un Centro de Servicio autorizado, con flete pre-pagado y cobertura de seguro. La aceptación de la reparación exclusiva y recurso de reemplazo aquí...

  • Página 39: Politica De Retorno Por Reparación

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 39 POLITICA DE RETORNO POR REPARACIÓN Hemos hecho nuestro mejor esfuerzo para proporcionarle un producto confiable de superior calidad. Sin embargo, en caso que su instrumento necesite ser reparado, por favor contacte al Departamento de Servicio para obtener un número de...

  • Página 40: French Translation

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 40 THERMOMÈTRE INFRAROUGE DE POCHE DE 6:1 MANUEL DE L’UTILISATEUR IRT 105 Veuillez lire attentivement tout le manuel avant d’utiliser ce produit.
  • Página 41 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 41 TABLE DES MATIÈRES Introduction ....... . . 42 Principales caractéristiques .

  • Página 42: Introduction

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 42 INTRODUCTION Merci d’avoir acheté un thermomètre infrarouge de poche de 6:1 IRT105 de General Tools & Instruments. Veuillez lire attentivement tout le manuel avant d’utiliser ce produit. L’IRT105 est petit thermomètre léger et sans contact qui mesure à...

  • Página 43: Principales Caractéristiques

    CONSIGNES DE SÉCURITÉ MISE EN GARDE Le thermomètre IRT105 est un produit laser de classe II qui émet moins de 1 mW de puissance entre 630 nm et 660 nm. Éviter le contact direct des yeux avec la radiation laser. La loi américaine interdit de pointer un faisceau laser en direction...

  • Página 44: Aperçu Du Produit

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 44 APERÇU DU PRODUIT La figure 1 montre l’emplacement des contrôles, des indicateurs et les caractéristiques physiques du thermomètre IRT105. Fig. 1 Contrôles, indicateurs et caractéristiques physique de l’IRT105 A. Bouton Meas. (mesure) B.

  • Página 45: Instructions D'assemblage

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 45 La figure 2 montre les icônes et les mots pouvant s’afficher à l’écran. Prendre le temps de se familiariser avec l’emplacement de ces contrôles, ainsi qu’avec la signification des icônes avant de poursuivre avec les réglages et les instructions de fonctionnement.

  • Página 46: Instructions De Fonctionnement

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 46 Pour remplacer une pile, glisser le bout d’une tige sous la pile afin de la retirer. Chaque compartiment est muni d’une fente (à la position 4 heures) pour faciliter cette étape.

  • Página 47: Modes De Mesure Et Fonctions Avancées

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 47 Pour relever la température des surfaces d’une pièce ou de tout autre milieu, appuyer sur le bouton Meas. (mesure) et le garder enfoncé pendant que le thermomètre pointe dans diverses directions. Remarque : L’affichage indique les températures des différentes surfaces en temps réel.
  • Página 48 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 48 1. Mode de mesure MAX – Pour déceler la surface la plus chaude dans un milieu donné, appuyer sur le bouton Meas. (mesure) pour allumer le thermomètre. Puis dans les 15 secondes suivantes, appuyer sur le bouton Mode une seule fois.
  • Página 49 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 49 En mode MIN, l’écran affiche la température la plus basse mesurée pendant une séance de lecture. Tout comme pour les valeurs MAX, les valeurs MIN sont conservées pendant seulement 15 secondes. Pour quitter le mode MAX et revenir à...
  • Página 50 été activé; dans ce cas, il s’agit du mode de sélection de l’émissivité. Pour l’IRT105, la valeur d’émissivité par défaut qui a été réglée en usine est de 0,95. Pour entrer la valeur d’émissivité du matériau de la surface cible, suivre les étapes suivantes : •...

  • Página 51: Explications Sur L'émissivité

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 51 • Lorsque la valeur d’émissivité voulue est atteinte, appuyer sur le bouton Mode pour conserver ce réglage. L’IRT105 se servira de cette valeur dans ses calculs de température jusqu’à ce qu’elle soit modifiée.
  • Página 52 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 52 Dans le cas des doubles entrées de l’aluminium, du cuivre, de l’acier et du papier d’amiante dans le tableau, l’émissivité varie seulement légèrement en fonction de la température. Par conséquent, les données sur l’émissivité...
  • Página 53 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 53 Acier 390/199 0,52 110/599 0,57 Zinc (feuille de fer galvanisé, brillant) 82/28 0,23 Laiton (très poli) 476/247 0,03 Laiton (pressé par cylindrage, poli, avec lignes) 70/21 0,04 Fer galvanisé (brillant) ——...

  • Página 54: Comment Prendre Des Mesures Ir Précises

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 54 COMMENT PRENDRE DES MESURES IR PRÉCISES Le thermomètre IRT105 a un ratio distance-surface (D:S) de 6:1. Autrement dit, la zone ciblée (surface) où la radiation infrarouge (température) est mesurée augmente de 1 po de diamètre pour toute distance de 6 po d’éloignement de la...
  • Página 55 CA soupçonné de surchauffer. Le moteur mesure environ 1 pi x 1 pi, donc il a une surface de 1 pi2. Si le thermomètre IRT105 sert à prendre une mesure à une distance de 12 pi, la lecture comportera une plus grande marge d’erreur.
  • Página 56 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 56 Pour éliminer les erreurs de mesure, l’instrument doit se rapprocher suffisamment près du moteur pour que ce dernier soit le seul objet présent dans la zone ciblée (voir la fig. 5, partie inférieure).

  • Página 57: Caractéristiques Techniques

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 57 CARACTÉRISTIQUES TECHNIQUES Plage de mesure De -30 à 250 °C (de -22 à 482 °F) Précision de mesure ±2 °C (±3 °F) ou 2 % des lectures supérieures à 0 °C (32 °F), selon la valeur la plus grande ±3 °C (±5 °F) ou 2 % des lectures...

  • Página 58: Information Sur La Garantie

    L’acceptation des solutions de réparation et de remplacement exclusives décrites dans les présentes est une condition du contrat d’achat de ce produit. En aucun cas General ne sera responsable des dommages indirects, spéciaux, consécutifs ou punitifs, ni de tout coût, honoraires d’avocat ou pertes présumées être une conséquence de tout dommage...

  • Página 59: Politique De Retour Pour Réparation

    IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 59 POLITIQUE DE RETOUR POUR RÉPARATION Tous les efforts sont faits pour vous offrir un produit fiable de qualité supérieure. Toutefois, si votre instrument nécessite des réparations, veuillez vous adresser à notre service à la clientèle afin d’obtenir un numéro d’autorisation de retour...
  • Página 60 IRT105 Manual FINAL-070111_Layout 1 7/1/11 2:53 PM Page 60 GENERAL TOOLS & INSTRUMENTS 80 White Street New York, NY 10013-3567 PHONE (212) 431-6100 FAX (212) 431-6499 TOLL FREE (800) 697-8665 e-mail: sales@generaltools.com www.generaltools.com IRT105 User’s Manual Specifications subject to change without notice ©2011 GENERAL TOOLS &...
