Resumen de contenidos para Bosch PAVIRO PVA-2P500

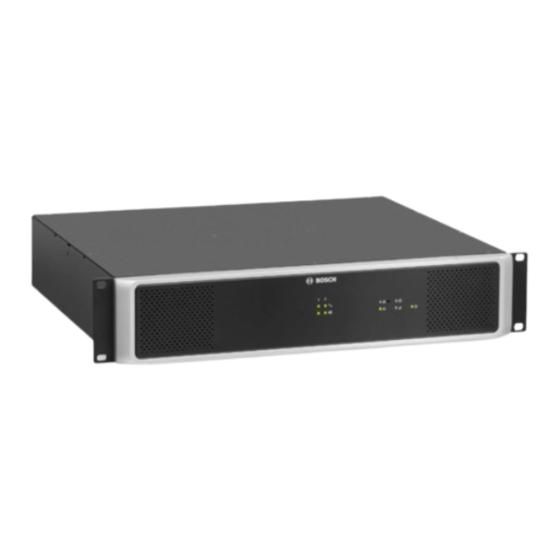

- Página 1 PAVIRO Amplifier PVA‑2P500 Manual de instalación...
-
Página 3: Tabla De Contenido
Actualización de firmware Restablecimiento de los ajustes a los valores predeterminados de fábrica Datos técnicos 10.1 Consumo de energía 10.2 Dimensiones 10.3 Diagrama de circuitos Certificados y homologaciones Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 4: Seguridad
La hoja más ancha y la tercera patilla se incluyen con fines de seguridad. Si la clavija suministrada no encaja en la toma de corriente, solicite a un electricista que cambie la toma de corriente obsoleta. 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. - Página 5 óptimas de funcionamiento. Peligro! Sobrecarga: no sobrecargue las tomas de corriente ni los alargadores, ya que pueden provocarse incendios o descargas eléctricas. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901...
- Página 6 La etiqueta con esta información aparece en la parte inferior del aparato debido a los límites de espacio. Precaución! Para reducir el riesgo de descarga eléctrica, NO ABRA las cubiertas. El mantenimiento solo debe realizarlo personal cualificado. 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V.
- Página 7 Solo se utiliza a Solo se utiliza en una altitud inferior regiones climáticas a 2000 m. no tropicales. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901...
-
Página 8: Información Resumida
La supervisión de líneas para el bus CAN y para la transmisión de audio permite detectar interrupciones en la línea y cortocircuitos y enviar la notificación correspondiente al usuario. 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. -
Página 9: Descripción Del Sistema
LED. Todos los indicadores del panel frontal permanecen encendidos mientras se mantiene pulsado este botón. Este botón tiene las siguientes funciones si la dirección CAN del dispositivo se ha establecido en 00 (modo independiente): Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... - Página 10 Indicador de Este indicador muestra una luz verde continua encendido cuando la fuente de alimentación funciona correctamente. 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V.
-
Página 11: Panel Posterior
Tomas de salida de corriente Salida de corriente para las zonas de altavoces. del amplificador (70 V o 100 Consulte la sección Salida de audio, Página 17 . Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 12: Piezas Incluidas
Cantidad Componente Amplificador potencia PVA-2P500 Cable de alimentación de 230 VCA Cable de alimentación de 120 VCA Juego de conectores Juego de patas Manual de instalación Instrucciones de seguridad importantes 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. -
Página 13: Instalación
Figura 5.2: Apilamiento de dispositivos utilizando los soportes de pie suministrados (ejemplo con 3 dispositivos, solo se utilizan raíles de montaje en el bastidor en el dispositivo de la parte inferior) Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... - Página 14 La columna P incluye la disipación de potencia en varias condiciones de funcionamiento. loss 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V.
-
Página 15: Conexión
No utilice cables cruzados Ethernet para conectar las entradas de audio. Utilice únicamente cables Ethernet rectos blindados de alta calidad. Aviso! No conecte una resistencia de terminación CAN en la toma LINE IN 1-4. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... - Página 16 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V.
-
Página 17: Salida De Audio
EOL (opcionales). Aviso! No utilice a la vez salidas de 70 V y de 100 V. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 18: Tensión De Alimentación
(0). El dispositivo arranca cuando el interruptor está en posición de encendido (|). Un circuito de arranque suave limita 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. -
Página 19: Can Bus
(hasta una velocidad mínima de 10 kbit/s); consulte la sección Configuración de la velocidad de transmisión CAN. Aviso! La velocidad de los datos está preestablecida de fábrica a 10 kbit/s. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 20: Denominación
La longitud máxima del bus depende de la velocidad de transmisión de los datos, del tipo de cable de transmisión de datos y del número de participantes del bus. Cable de conexión recomendado: par trenzado blindado, CAT5, 100/120 Ω. 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. - Página 21 RJ-45 estándar con una impedancia de 100 ohmios (AWG 24/AWG 26). – Al cablear los bastidores entre sí y al efectuar la instalación en edificios, deben tenerse en cuenta las directrices anteriores sobre el cableado de red. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901...
- Página 22 | Conexión PAVIRO Amplifier Consulte – Configuración de la velocidad de transmisión CAN, Página 24 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V.
-
Página 23: Configuración
De 208 a 223 De 0 a F De 224 a 239 De 0 a A De 240 a 250 De B a F Reservada Tab. 7.5: Direcciones CAN Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 24: Visualización De La Velocidad De Transmisión Can
62,5 > 125 > 250 > 500 > 10 > 20). La nueva velocidad de transmisión CAN se aplica dos segundos después de la última vez que se pulse el Botón empotrado. 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. -
Página 25: Funcionamiento
Botón empotrado. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... - Página 26 La pantalla y el mensaje de error de funcionamiento deben seguir mostrándose después de que se haya quitado la resistencia. Para restablecer la función de supervisión de fallos de conexión a tierra, pulse el Botón empotrado. 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V.
-
Página 27: Mantenimiento
Se han restablecido los ajustes predeterminados de fábrica del dispositivo. Precaución! Antes de volver a conectar el dispositivo al CAN BUS, tenga en cuenta la velocidad de transmisión CAN, que puede cambiar en determinadas circunstancias. Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 28: Datos Técnicos
* Alarma, ** Sin audio (tono piloto) Corriente de entrada 2 A Corriente de entrada, después de encender y 1,3 A apagar cinco segundos Fusible de alimentación T6.3A (internamente) 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. -
Página 29: Protección
Hasta 2000 m Especificaciones mecánicas Dimensiones (Al. x An. x Pr.) 88 mm x 483 mm x 375 mm (2RU) Peso (neto) 16,5 kg Montaje Bastidor independiente de 19" Color Negro con plata Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 30: Consumo De Energía
= suministro de energía reactiva de la red eléctrica (o alimentación de CC) supply – = potencia de salida NF proporcionada a las líneas de altavoces – o BTU/h = pérdida térmica loss 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. -
Página 31: Dimensiones
PAVIRO Amplifier Datos técnicos | es 10.2 Dimensiones Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... -
Página 32: Diagrama De Circuitos
Power Standby Remote General Fault GND Fault AC Power supply unit AC Input Signal CH1 Clip CH1 Signal CH2 Clip CH2 Test-Button DC Power supply unit DC Input 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V. -
Página 33: Certificados Y Homologaciones
EN 61000-6-3 ICES-003 FCC-47, apartado 15B, clase A Entorno EN 50581 Navegación marítima EN 60945 Conformidad Europa CE/CPR EE. UU. Canadá ICES Australia Corea Federación Rusa Entorno RoHS Bosch Security Systems, B.V. Manual de instalación 2020-05 | 05 | F01U306901... - Página 34 | Certificados y homologaciones PAVIRO Amplifier 2020-05 | 05 | F01U306901 Manual de instalación Bosch Security Systems, B.V.
- Página 36 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2020 202008181157...
