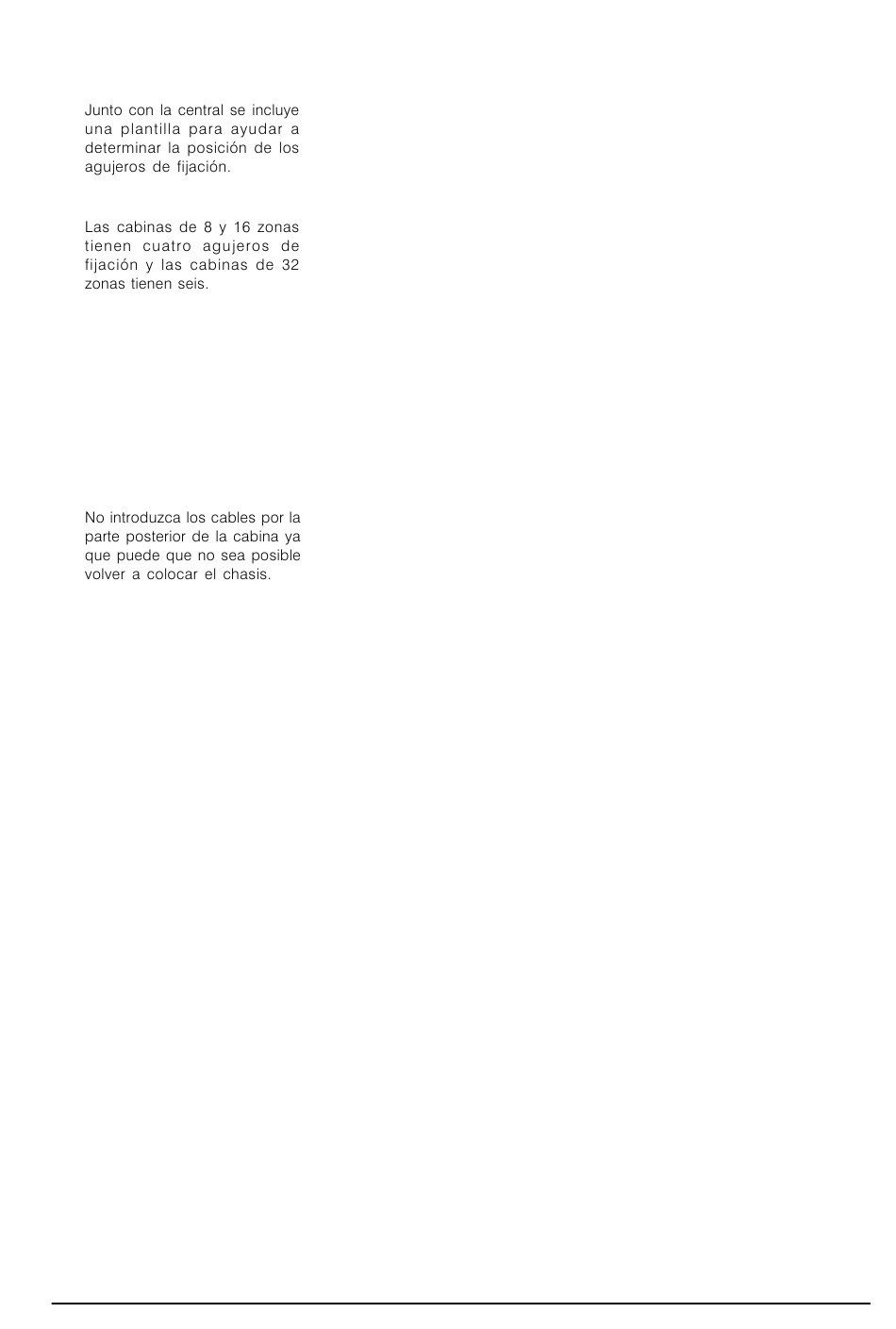

Montaje de la Cabina
Asegúrese que la cabina se va a instalar en el lugar y al nivel correctos,
coloque la cabina cobre el lugar y marque la posición de los agujeros de
fijación. Asegúrese que no existe ningún obstáculo que evite que se pueda
abrir la puerta.
Taladre la pared y coloque temporalmente un tornillo para sujetar la
cabina, utilizando el agujero de fijación en el centro de la parte superior
de la cabina. Marque la posición de los agujeros de fijación asegurándose
que la cabina está nivelada. Extraiga el panel y taladre el resto de agujeros.
Fije con firmeza la cabina utilizando todos los agujeros de fijación.
Puede extraer el tornillo de fijación temporal, y si lo deja, no se debe
apretar demasiado ya que puede causar deformaciones en la cabina y
puede evitar que se abra la puerta correctamente.
Cableado
La cabina consta de troqueles de 20mm para el acceso del cableado
situados en la parte superior e inferior. Intente instalar la entrada del
cable de manera que coincida con los terminales adecuados para evitar
la presencia de demasiado cable en el interior del panel, y asegúrese que
las terminaciones son lo suficientemente largas como para alcanzar los
terminales (consulte el esquema del cableado si es necesario).
Equipos de Campo
Los equipos de campo, es decir, detectores, pulsadores manuales, etc.,
están instalados y cableados de acuerdo con las instrucciones
suministradas con ellos. Una vez se han instalado los componentes no
debe utilizar testers de alto voltaje en los circuitos y todas las pruebas se
deben realizar con un multímetro (consulte la sección de Puesta en
Marcha).
Instalación de los Componentes
Una vez se ha instalado la cabina y se ha eliminado todo tipo de suciedad
y polvo, puede volver a instalar los componentes electrónicos y los
módulos opcionales.
Primero, instale el chasis y la puerta. Vuelva a conectar el cable de cinta
y sujételo con los clips. Vuelva a conectar la conexión a tierra y el conector
AC.
Si no dispone de módulos de expansión para instalar, consulte la sección
de Puesta en Marcha si desea información detallada sobre la alimentación
de la central y conexión de los circuitos externos.
MI-DT-020
NOTIFIER ESPAÑA, S.A.
12
