Dell PowerConnect 6200 Serie Guia Del Usuario página 175

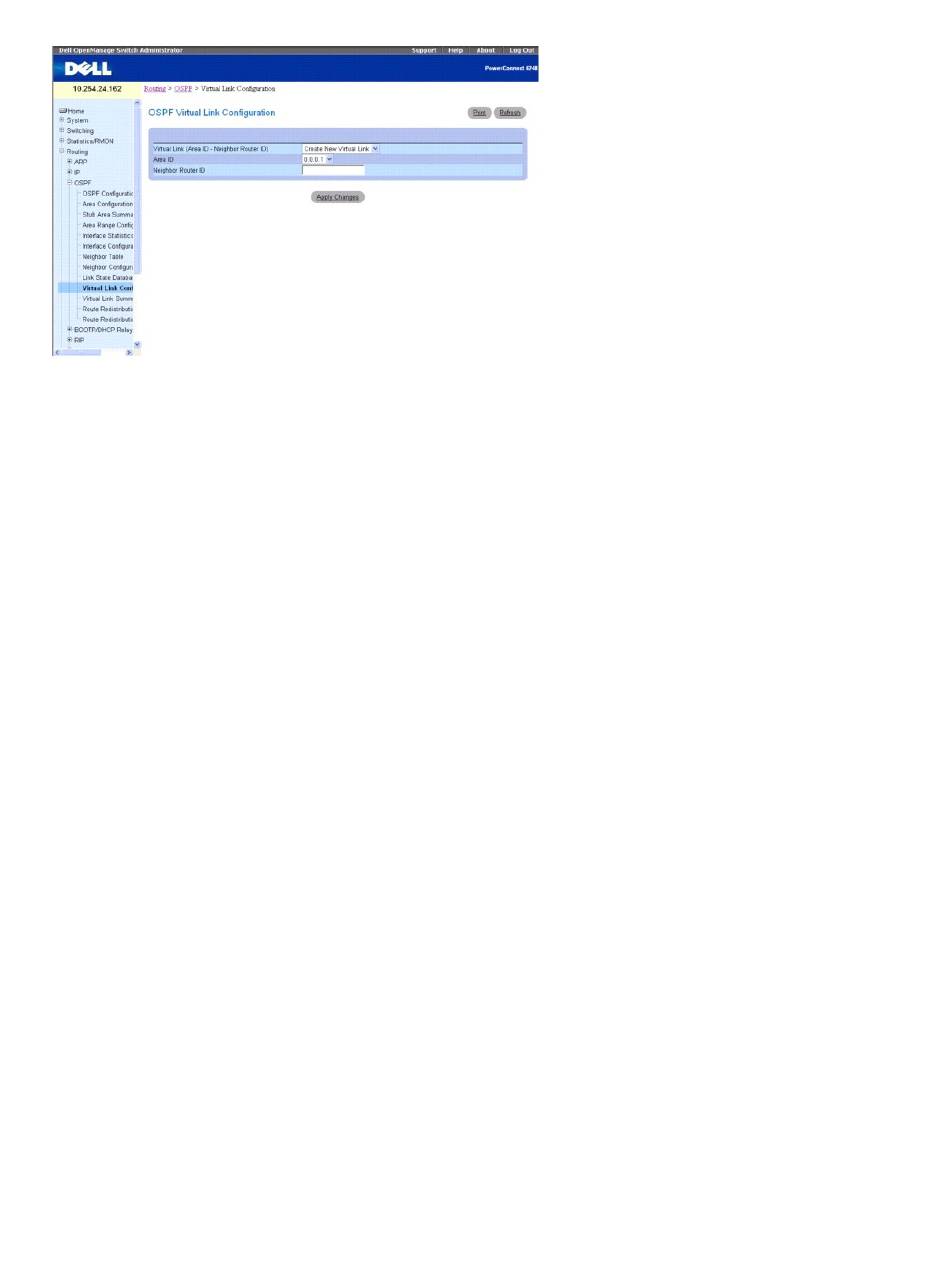

La página OSPF Virtual Link Configuration (Configuración de enlace virtual OSPF) contiene los campos siguientes:
Virtual Link (Area ID – Neighbor Router ID) (Enlace virtual [ID de área – ID de enrutador de vecino]): seleccione el enlace virtual cuyos datos desea
visualizar o configurar. Este parámetro consta de la ID de área y la ID de enrutador de vecino. Para crear un enlace virtual nuevo, seleccione Create New
Virtual Link (Crear nuevo enlace virtual) en el menú desplegable para definir un nuevo enlace virtual. Cuando se selecciona Create New Virtual Link (Crear
nuevo enlace virtual), se muestran los campos siguientes:
Area ID (ID de área): número entero de 32 bits en formato con punto decimal que identifica de forma exclusiva el área a la que se conecta una interfaz
de enrutador.
Neighbor Router ID (ID de enrutador de vecino): número entero de 32 bits en formato con punto decimal que identifica de forma exclusiva el enrutador
de vecino que forma parte del enlace virtual.
Hello Interval (Intervalo de saludo): introduzca el intervalo de saludo de OSPF en segundos para la interfaz especificada. Este parámetro debe ser el mismo
para todos los enrutadores conectados a una red. Los valores válidos están comprendidos entre 1 y 65535. El valor predeterminado es 10 segundos.
Dead Interval (Intervalo de finalización): introduzca el intervalo de finalización de OSPF en segundos para la interfaz especificada. Este intervalo corresponde
al tiempo que el enrutador debe esperar a ver los paquetes de saludo de un enrutador de vecino antes de declarar que el enrutador está fuera de servicio.
Este parámetro debe ser el mismo para todos los enrutadores conectados a una red. Este valor debe ser un múltiplo del intervalo de saludo (por ejemplo, 4).
Los valores válidos están comprendidos entre 1 y 65535. El valor predeterminado es 40 segundos.
Interface Delay Interval (secs.) (Intervalo de demora de la interfaz [seg.]): demora de transmisión de OSPF del enlace virtual en unidades de segundos. Este
intervalo corresponde al número estimado de segundos que se tarda en transmitir un paquete de actualización de estado de enlace en esta interfaz.
State (Estado): estado actual del enlace virtual seleccionado. Puede ser uno de los siguientes:
Down (Desconectada): estado inicial de la interfaz. En este estado, los protocolos de nivel bajo han indicado que la interfaz no puede utilizarse. En
l
este estado, los parámetros de la interfaz están configurados con sus valores iniciales. Todos los temporizadores de la interfaz están desactivados, y
no hay ninguna adyacencia asociada a la interfaz.
Waiting (En espera): el enrutador está intentando determinar la identidad del enrutador designado (de reserva) mediante la supervisión de los
l
paquetes de saludo recibidos. El enrutador no tiene permitido elegir un enrutador designado de reserva ni un enrutador designado hasta que no salga
del estado Waiting (En espera). Esto evita cambios innecesarios del enrutador designado (de reserva).
Point-to-Point (Punto a punto): la interfaz se encuentra operativa y está conectada al enlace virtual. Al entrar en este estado, el enrutador intenta
l
formar una adyacencia con el enrutador de vecino. Se envían paquetes de saludo al vecino a cada intervalo de segundos definido en Hello Interval
(Intervalo de saludo).
Designated Router (Enrutador designado): se trata del enrutador designado en la red asociada. Se establecen adyacencias con todos los demás
l
enrutadores asociados a la red. El enrutador debe asimismo originar un network-LSA (LSA de red) para el nodo de red. El network-LSA (LSA de red)
contiene enlaces a todos los enrutadores (incluido el enrutador designado) conectados a la red.
Backup Designated Router (Enrutador designado de reserva): se trata del enrutador designado de reserva en la red asociada. Pasa a ser el
l
enrutador designado si el enrutador designado actual falla. El enrutador establece adyacencias con todos los demás enrutadores asociados a la red. El
enrutador designado de reserva lleva a cabo funciones ligeramente diferentes durante el procedimiento de distribución en comparación con el enrutador
designado.
Other Designated Router (Otro enrutador designado): la interfaz se conecta a una red NBMA o de difusión en la que se han seleccionado otros
l
enrutadores para ser el enrutador designado y el enrutador designado de reserva. El enrutador intenta formar adyacencias tanto con el enrutador
designado como con el enrutador designado de reserva.
Neighbor State (Estado de vecino): estado de la relación de vecino virtual.
Retransmit Interval (Intervalo de retransmisión): introduzca el intervalo de retransmisión de OSPF para la interfaz especificada. Se trata del número de
segundos transcurridos entre los anuncios de estado de enlace correspondientes a las adyacencias de esta interfaz de enrutador. Este valor también se
utiliza al retransmitir descripciones de bases de datos y paquetes de petición de estado de enlace. Los valores válidos están comprendidos entre 0 y 3600
segundos (1 hora). El valor predeterminado es 5 segundos.
Authentication Type (Tipo de autenticación): puede seleccionar un tipo de autenticación distinto de None (Ninguno) haciendo clic en el botón Configure
Authentication (Configurar autenticación). Aparece una nueva pantalla, donde puede seleccionar el tipo de autenticación en el menú desplegable. Las
opciones posibles son:
None (Ninguno): estado inicial de la interfaz. Si selecciona esta opción en el menú desplegable de la segunda pantalla y hace clic en Apply Changes
l
(Aplicar cambios), volverá a la primera pantalla.
Simple: si selecciona este valor, se le solicitará que introduzca una clave de autenticación. Esta clave se muestra explícitamente en la cabecera de
l
OSPF de todos los paquetes enviados en la red. Todos los enrutadores de la red deben configurarse con la misma clave.
