Ajuste
13
Ayuda para el control y el ajuste
.04
● Gire el volante hasta que la barra de aguja quede aproximadamente en la posición
● Introduzca el pasador cilíndrico en la perforación correspondiente y cárguelo a presión.
● Gire el volante un poco hacia adelante y hacia atrás hasta que el pasador encaje en la
Perforación 1 = 0,6 mm después del punto muerto superior de la barra de aguja (0,6 después del pms)
Perforación 3 = 0,6 mm después del punto muerto inferior de la barra de aguja (0,6 después del pmi)
Perforación 4 = 1,8 mm después del punto muerto inferior de la barra de aguja (1,8 mm después del pmi)
Perforación 5 = punto muerto superior de la barra de aguja (pms)
Perforación 6 = 4,0 mm después del punto muerto inferior de la barra de aguja (4,0 mm después del pmi)
13 - 2
Introduciendo el pasador cilíndrico (5 mm ) en las perforaciones 1 y 3 – 6, se
puede bloquear la máquina exactamente en la posición requerida de la barra de
aguja.

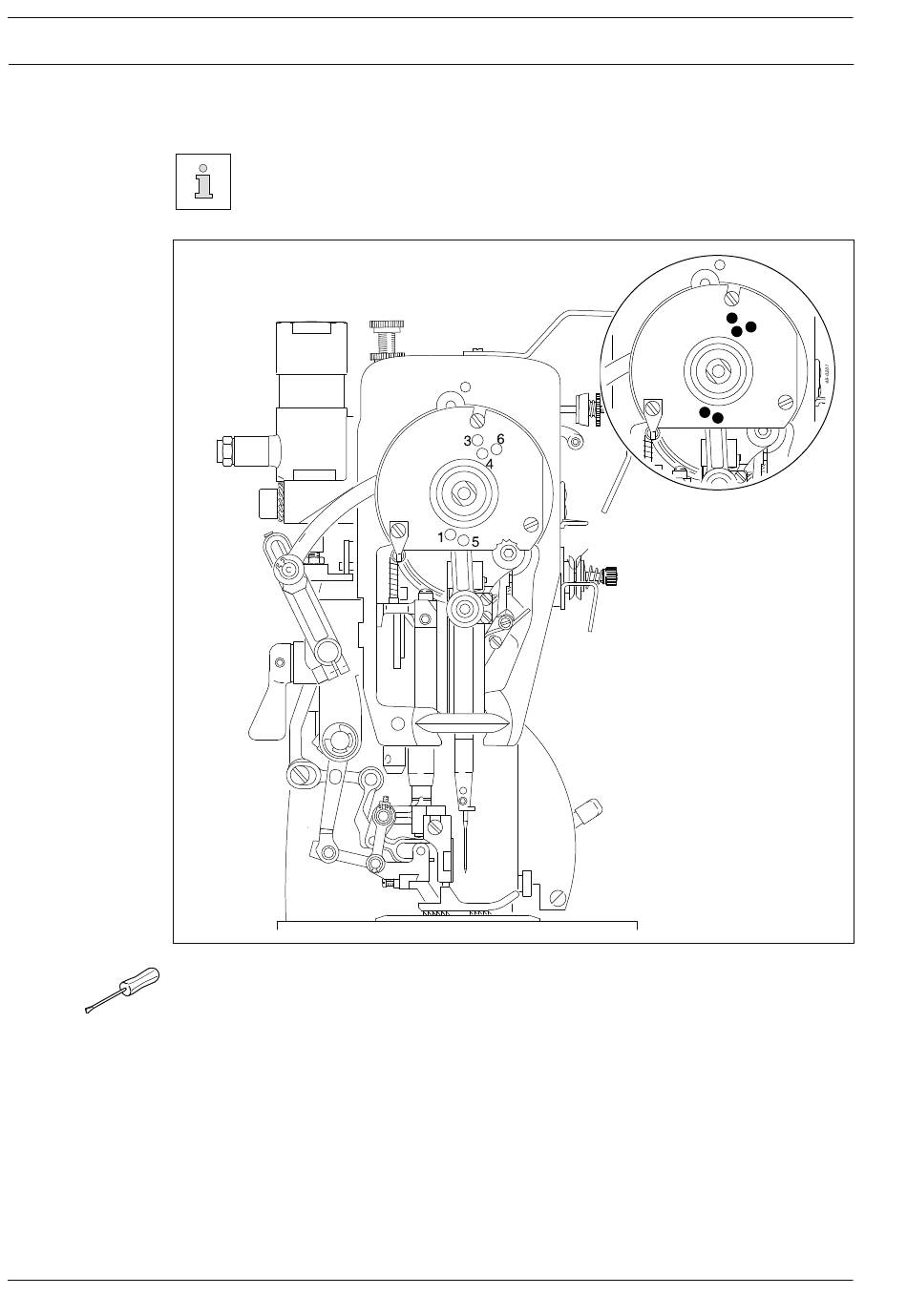

Fig. 13 - 01
deseada.
muesca posterior de la biela, quedando así la máquina bloqueada.
6
3
4
1
5
