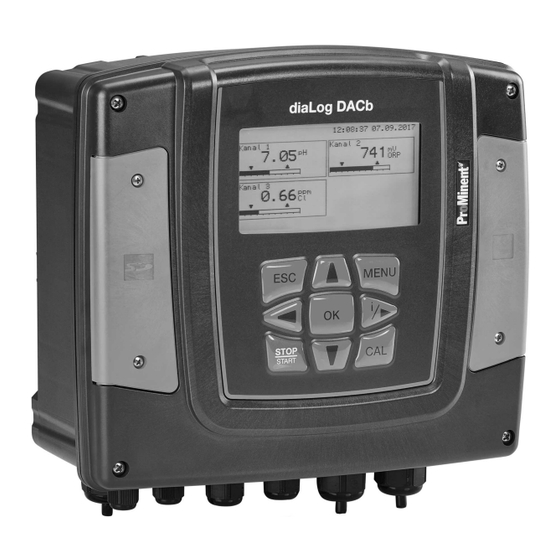

Regulador multiparámetro diaLog DACb
ES
A2666
Lea primero las instrucciones de servicio completas. · No las tire.
En caso de daños debidos a errores de instalación o manejo, será responsable el propio usuario.
Puede descargar la versión más actualizada de las instrucciones de servicio de nuestra página web.
982193
Destinatarios: electrónicos cualificados
BA DM 125 08/18 ES
Publicidad
Tabla de contenido
Manuales relacionados para ProMinent DULCOMETER diaLog DACb
Resumen de contenidos para ProMinent DULCOMETER diaLog DACb
- Página 1 Manual complementario: PROFINET ® DULCOMETER ® Regulador multiparámetro diaLog DACb A2666 Lea primero las instrucciones de servicio completas. · No las tire. En caso de daños debidos a errores de instalación o manejo, será responsable el propio usuario. Puede descargar la versión más actualizada de las instrucciones de servicio de nuestra página web. 982193 Destinatarios: electrónicos cualificados BA DM 125 08/18 ES...
- Página 2 Instrucciones complementarias Igualdad general de trato Este documento emplea la forma gramatical masculina en sentido neutro para facilitar la lectura del texto. Esta forma engloba siempre por igual a mujeres y hombres. Pedimos a las lectoras que comprendan esta simplificación del texto. Instrucciones adicionales Lea las siguientes instrucciones adicionales.
-
Página 3: Tabla De Contenido
Índice de contenido Índice de contenido Manual complementario PROFINET ........4 ® 1.1 Requisitos..............4 1.2 Esquema de bornes del módulo de comunicación de DAC................4 1.3 Ajustar el regulador............4 1.3.1 General..............4 1.3.2 Configurar PROFINET ® ..........4 1.4 Particularidades del modo PROFINET ®... -
Página 4: Manual Complementario Profinet
Manual complementario PROFINET ® Manual complementario PROFINET ® 1.1 Requisitos El personal debe conocer el contenido de las "Instrucciones de montaje y servicio" del Regulador multiparámetro DULCOMETER ® diaLog DACb. El regulador debe disponer de un módulo PROFINET ® Validez del manual complementario Este manual complementario solo es válido junto con las instruc‐... - Página 5 Manual complementario PROFINET ® Mientras PROFINET ® está activa funcionan también todas las entradas externas. Las entradas externas provocan todas las reac‐ ciones previstas como en un regulador sin funcionalidad PRO‐ FINET ® (consulte las instrucciones de servicio del regulador). El regulador envía la información correspondiente a través de PRO‐...
-
Página 6: Particularidades Del Modo Profinet ® Activo
Manual complementario PROFINET ® 1.4 Particularidades del modo PROFINET ® activo 1.4.1 General Ajuste o programación En el modo PROFINET ® el regulador no se puede ajustar ni programar manualmente. Para ajustar o programar el regulador, desactive la configuración remota. Al cambiar al modo PROFINET ®... -
Página 7: Instalación
Manual complementario PROFINET ® Señal Causa Rojo, intervalos de 2 parpadeos Error de dirección IP Rojo, intervalos de 3 parpadeos Error de nombre de estación Rojo, intervalos de 4 parpadeos Error interno 1.5 Instalación Instalación del bus ¡ATENCIÓN! Tipo de protección IP 67 –... -
Página 8: Archivo Gsdml
GSDML describe todas las características del regulador en modo PROFINET (claves, diagnóstico, módulos, submódulos). El ® archivo GSDML se puede bajar tanto de la página web de PRO‐ FINET como de la página web de ProMinent. El nombre de ® archivo siempre es: GSDML-V2.32-Prominent-DACa- PRT2P-20150721.xml . -
Página 9: Descripción De Los Objetos De Datos Dacb
Manual complementario PROFINET ® 1.6.3 Descripción de los objetos de datos DACb Tab. 2: Datos de salida Ranur Índice Nombre Nombre de Data Type Byte total: módulo Count Datos de salida «Channel 1» Canal 1 Valor medido FLOAT Variable de INT16 ajuste del regulador... - Página 10 Manual complementario PROFINET ® Ranur Índice Nombre Nombre de Data Type Byte total: módulo Count Temperatura INT16 0,1 °C Valor FLOAT nominal Estado de UINT16 Ä Capítulo 1.7.1 «Estado del canal canal» en la página 16 Ä Capítulo 1.7.3 Advertencias UINT16 «Advertencia del canal»...
- Página 11 Manual complementario PROFINET ® Ranur Índice Nombre Nombre de Data Type Byte total: módulo Count Error canal 1 UINT32 Ä Capítulo 1.7.2 «Fallo del canal» en la página 17 Ä Capítulo 1.7.2 Error canal 2 UINT32 «Fallo del canal» en la página 17 Error canal 3 UINT32 Ä...
- Página 12 Manual complementario PROFINET ® Tab. 3: Datos de entrada Ranur Índice Nombre Nombre de Data Type Byte total: módulo Count Datos de entrada Paro / Pausa (per‐ tenece al módulo «Channel1/ Channel2» ) «Channel 1» Paro / Pausa UINT8 Bit 7 = Paro canal 1 Bit 1 = Pausa/ HOLD...
- Página 13 Manual complementario PROFINET ® Ranur Índice Nombre Nombre de Data Type Byte total: módulo Count Configura‐ UINT16 Ä Capítulo ción 1.7.5 «Ajustes de la configu‐ ración de canales» en la página 20 (parámetros por bus, modo, sentido de valores límite, tiempo de control) Valor límite 1 FLOAT...
- Página 14 Manual complementario PROFINET ® Ranur Índice Nombre Nombre de Data Type Byte total: módulo Count Error canal 1 UINT32 0xFFFFFFFF => todos los errores exis‐ tentes se borrarán Ä Capítulo 1.7.2 «Fallo del canal» en la página 17 Error canal 2 UINT32 0xFFFFFFFF =>...
- Página 15 Manual complementario PROFINET ® Ranur Índice Nombre Nombre de Data Type Byte total: módulo Count Retardo des‐ UINT16 pués de paro Retardo des‐ UINT16 pués de rei‐ nicio Valor FLOAT Solo con nominal pre‐ regulación de determinado zonas neutras «controller Parámetros parameter ch2»...
-
Página 16: Definiciones De Campos De Bits
Manual complementario PROFINET ® 1.7 Definiciones de campos de bits 1.7.1 Estado del canal Descripción 1 = el canal utiliza parámetros de control de bus; 0 = el canal utiliza parámetros internos 1 = Existe error; 0 = No existe error 1 = Existe advertencia;... -
Página 17: Fallo Del Canal
Manual complementario PROFINET ® 1.7.2 Fallo del canal Descripción [A system error exists] Error 99: Existe un fallo del sistema; Error 88: Existe un fallo de comunicación con el módulo de ampliación; [The connection to the expansion module is faulty ] Fallo 34: Magnitud de corrección incorrecta;... -
Página 18: Advertencia Del Canal
Manual complementario PROFINET ® 1.7.3 Advertencia del canal Descripción [The fan has an error] Advertencia 73: Existe un fallo del ventilador; [The time must be checked] Advertencia 72: Se debe comprobar la hora; [The battery must be replace] Advertencia 71: Se debe sustituir la batería; Advertencia 4: El canal de medición aún no se ha calibrado;... -
Página 19: Relé Sin Potencial
Manual complementario PROFINET ® 1.7.4 Relé sin potencial Si una salida de relé está activa se pone el bit correspondiente. Descripción Relé de alarma (XR3) Relé 2 (XR2) Relé 1 (XR1) -
Página 20: Ajustes De La Configuración De Canales
Manual complementario PROFINET ® 1.7.5 Ajustes de la configuración de canales Descripción 1 = Canal utiliza parámetros de control remoto; 0 = Canal utiliza parámetros internos; [1 = Channel uses remote control parameters; 0 = Channel uses internal parameters] 1 = Canal utiliza juego interno 2; 0 = canal utiliza juego interno 1; [1 = Use internal parameter set 2;... -
Página 21: Mensajes De Diagnóstico
Manual complementario PROFINET ® 1.8 Mensajes de diagnóstico Los mensajes de error se muestran en el PLC en texto legible. Tipo de error Mensajes de diagnóstico 12755 Error de límite al escribir 12773 Error de límite al leer 13011 Valor protegido 13029 Valor protegido 13267... - Página 24 ProMinent GmbH Im Schuhmachergewann 5 - 11 D-69123 Heidelberg Germany Teléfono: +49 6221 842-0 Fax: +49 6221 842-419 Correo electrónico: info@prominent.com Internet: www.prominent.com 982193, 1, es_ES © 2018...
