SECTION 2
MISE EN GARDE
2.4

Branchements de l'alimentation principale

Les consoles MTS 3500i sont équipées d'un câble d'alimentation à 4 conducteurs de 3 m (10 pi) pour les
branchements triphasés. Pour les branchements monophasés, encapsulez les conducteurs non utilisés selon le
tableau ci-après.
ALIMENTATION PRINCIPALE
CÂBLE D'ALIMENTATION
LES CHOCS ÉLECTRIQUES TUENT ! PRENEZ DES MESURES DE SÉCURITÉ
MAXIMALES CONTRE LES CHOCS ÉLECTRIQUES. ASSUREZ-VOUS QUE
TOUS LES SYSTÈMES ÉNERGÉTIQUES SONT DÉSEXCITÉS EN OUVRANT
LE SECTIONNEUR MURAL DE LIGNE ET EN DÉBRANCHANT LES
CORDONS D'ALIMENTATION RACCORDÉS AU POSTE DE SOUDAGE.
UNITÉS STANDARD
(NON-CE)
PHASE 3
L1 Blanc Blanc
L2 Noir Noir
L3 Rouge
MASSE Vert Vert

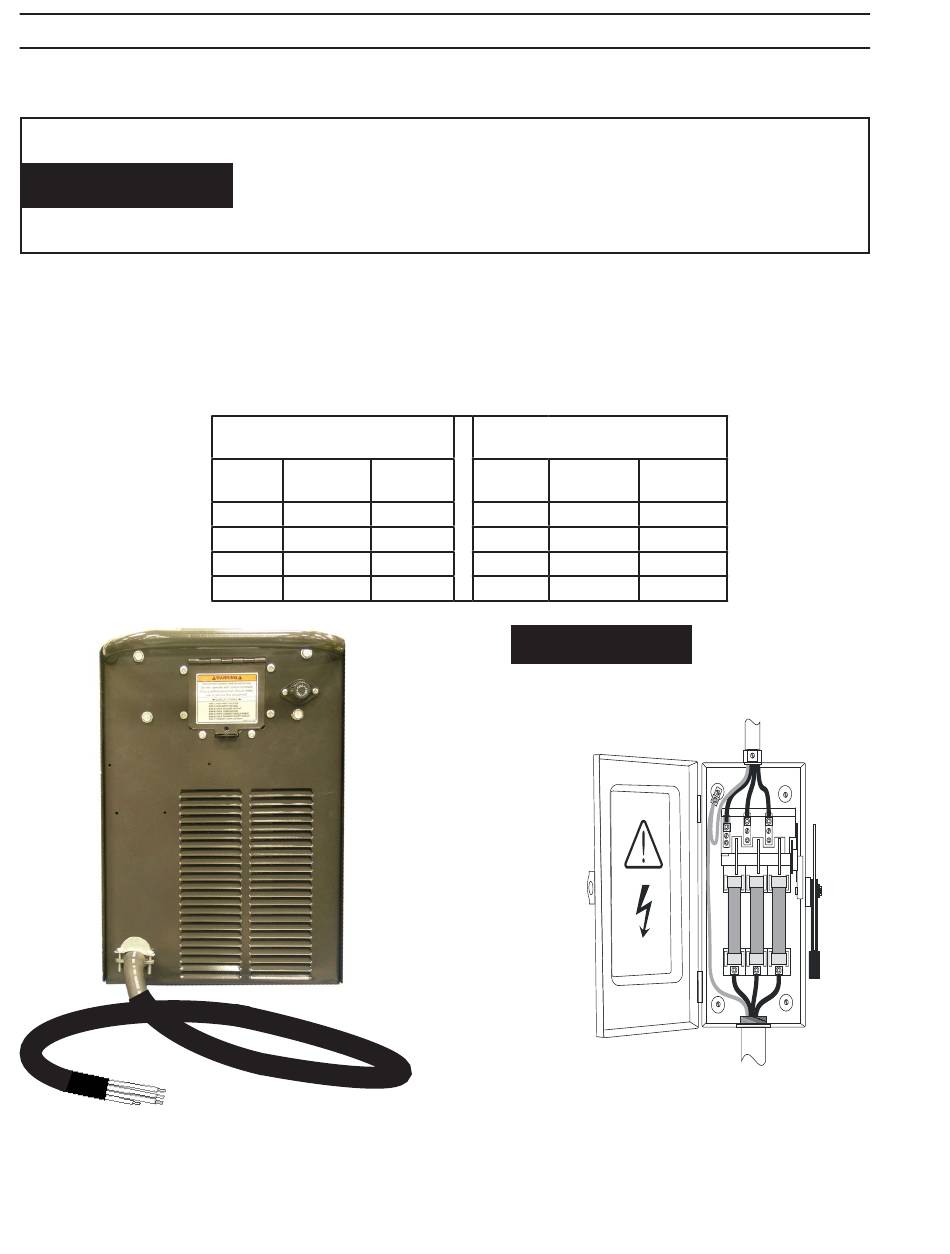

Figure 2-2 Raccordements d'entrée
UNITÉS CE
(EUROPE)
1 MONO-
PHASÉES
L1 Brun
L2 Noir
- L3 Gris
MASSE Vert/jaune
MISE EN GARDE
ENCAPSULER LES CONDUCTEURS
NON UTILISÉS POUR SERVICE
MONOPHASÉ.
40
INSTALLATION
3 1
Brun
-
Gris
Vert/jaune
SECTIONNEUR DU CLIENTPROTÉGÉ
PAR FUSIBLE
(Voir le tableau 2-1)
